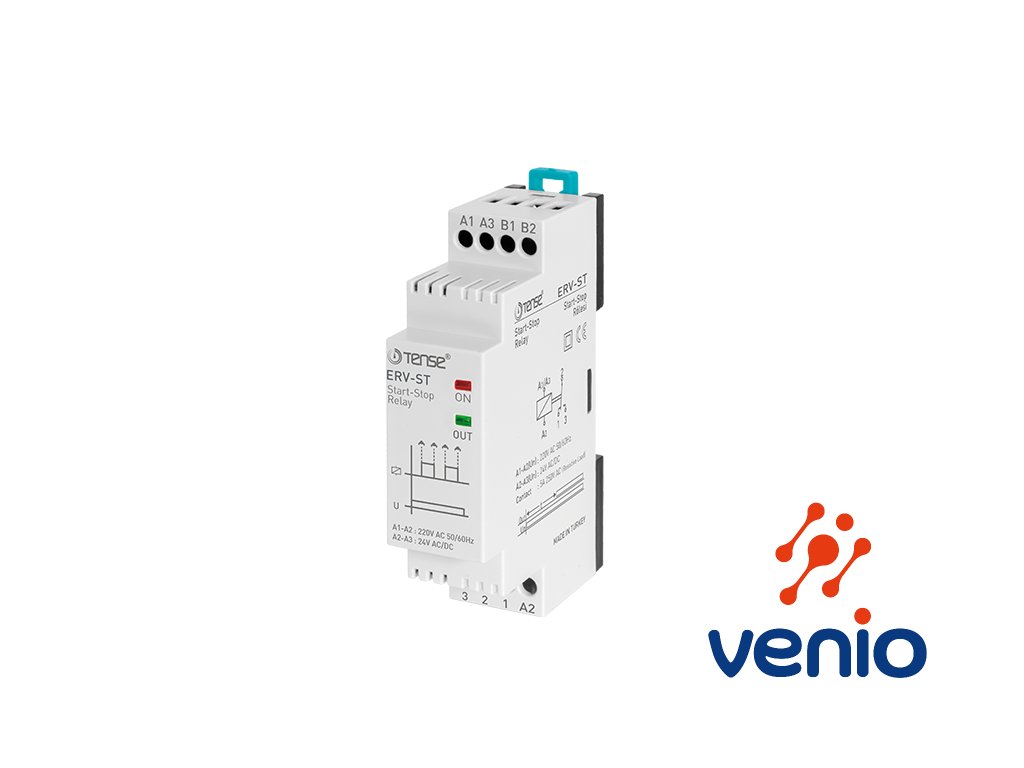

Impulzné relé ERV-ST, montáž na DIN lištu

Kód: ERVST
€14,30 –9 %
impulzne rele ERV ST ovladane 230VAC alebo 24VDC 24VAC
€14,30 –9 % €12,90 / ks €15,48 vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
27.2.2024

Impulzné relé ERV-ST

ERV-ST je impulzné relé (štart-stop) riadené beznapäťovým vstupom pomocou jedného tlačidla. Výstupné relé je prepínacie SPDT a prepne svoj stav pri každom impulze medzi svorkami B1 a B2.
- 1x prepínací kontakt SPDT 5A/250VAC, svorky: COM=2, NC=1, NO=3
- 2x LED indikátor (napájanie ON, relé OUT)

- veľkosť MCB šírky (23,15 mm)
- univerzálne napájanie 230VAC / 24VAC/DC / 4VA
- montáž na DIN lištu
- krytie IP20

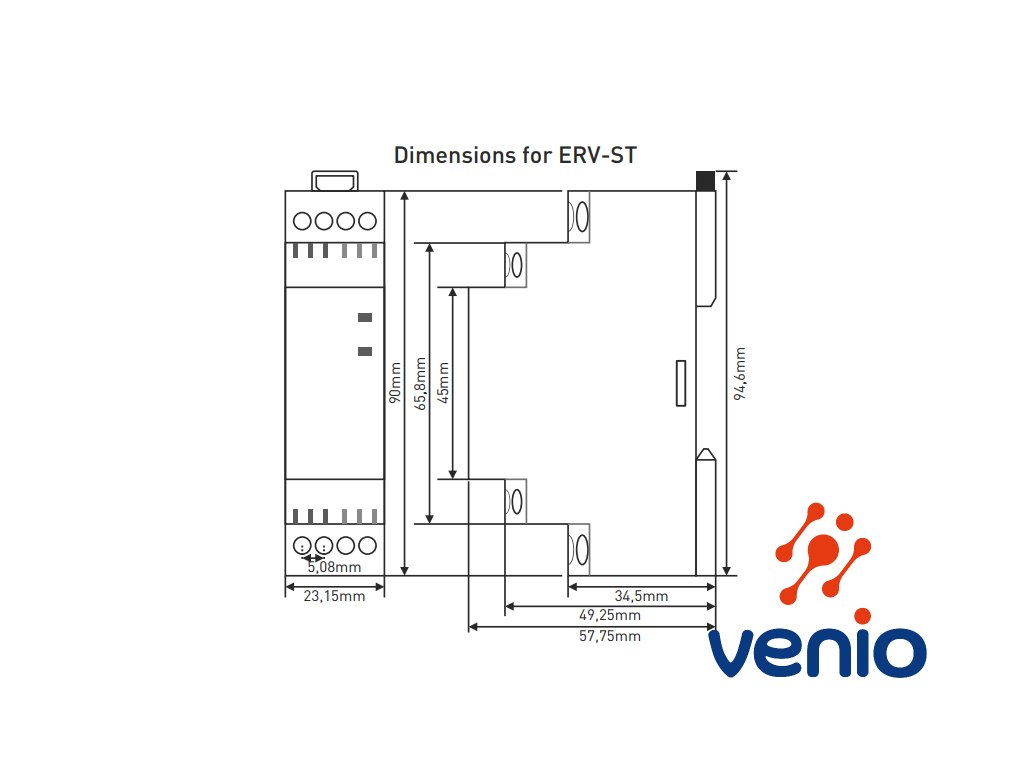

- rozmery 90 x 23,15 x 58 mm

Detailné informácie

Podrobný popis

Impulzné relé ERV-ST

ERV-ST je impulzné relé (štart-stop) riadené beznapäťovým vstupom pomocou jedného tlačidla.
Výstupné relé je prepínacie SPDT a prepne svoj stav pri každom impulze medzi svorkami B1 a B2.
- 1x prepínací kontakt SPDT 5A/250VAC, svorky: COM=2, NC=1, NO=3
- 2x LED indikátor (napájanie ON, relé OUT)

- veľkosť MCB šírky (23,15 mm)
- univerzálne napájanie 230VAC / 24VAC/DC / 4VA
- montáž na DIN lištu
- krytie IP20
- rozmery 90 x 23,15 x 58 mm

Popis činnosti:

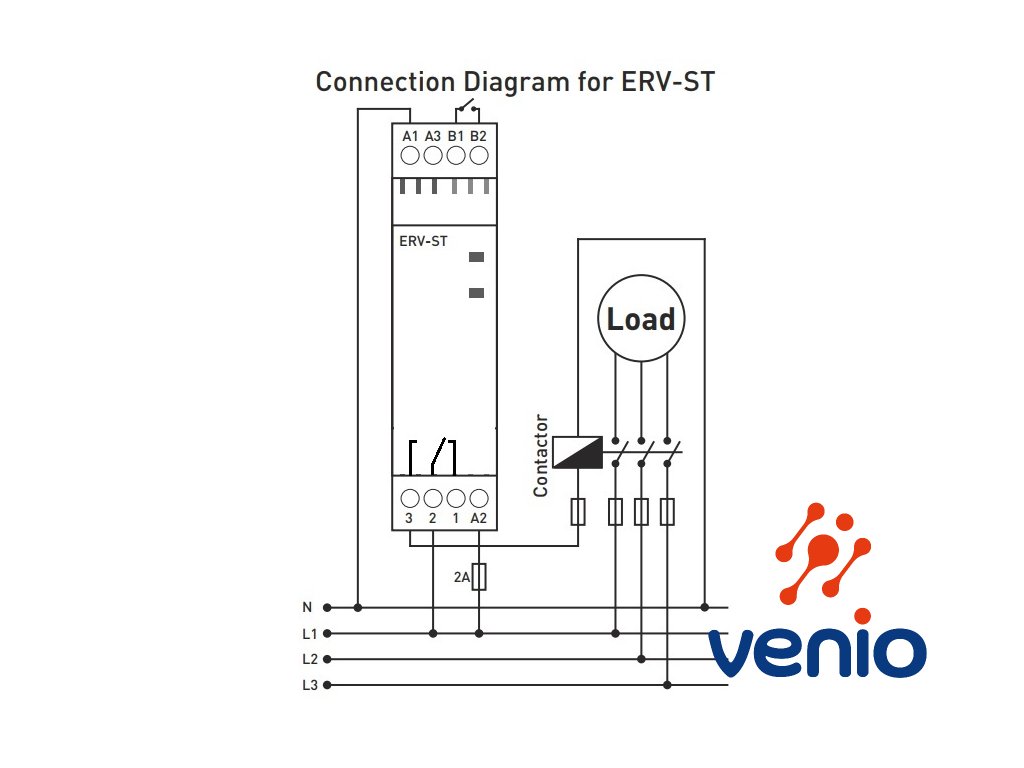

Vykonajte pripojenie zariadenia podľa schémy zapojenia.
Keď je zariadenie pod napätím, červená LED dióda "ON" sa rozsvieti a svorky výstupného relé 2-1 (NC) sú zopnuté.
Po stlačení tlačidla pripojeného na svorky B1-B2 sa rozsvieti zelená LED dióda "OUT" a zopnú sa svorky výstupného relé 2-3 (NO).
Po opätovnom stlačení tlačidla LED dióda "OUT" zhasne a zopnú sa svorky výstupného relé (NC) 2-1.

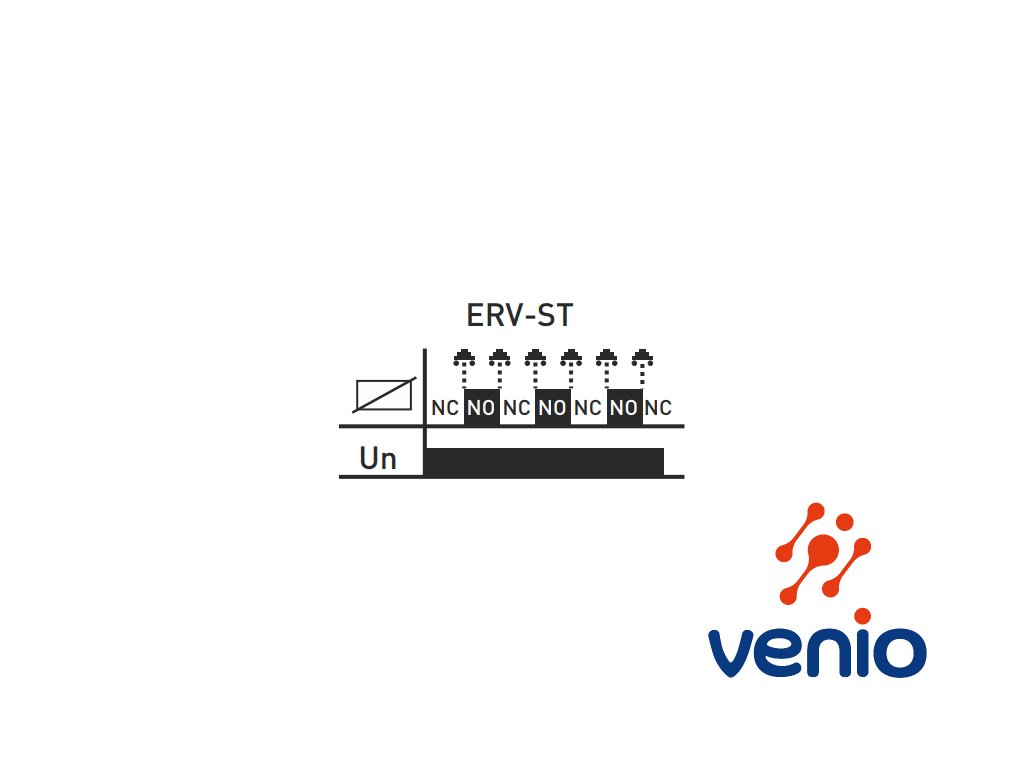

Po každom stlačení tlačidla sa výstupy kontaktov relé zmenia.
Po odpojení napájania sa relé vráti do základnej polohy NC, zopnuté sú svorky 2-1.

Dodatočné parametre

Kategória: Elektromagnetické relé
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: univerzálne 24VDC/AC / 230VAC
Vstupný signál: beznapäťový kontakt
Indikačná LED: 2x (1x napájanie, 1x výstup)
Montáž / rozmer: na DIN lištu, 90x23,15x58 mm
Výstupné relé: 1x relé 5A 250 VAC, SPDT
