ITP15, bargraf zobrazovač signálov 4-20mA, 0-10V, červený/zelený

Kód: 91854
Novinka Tip
Neohodnotené
Značka: Akytec
€98 €117,60 vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
29.6.2022

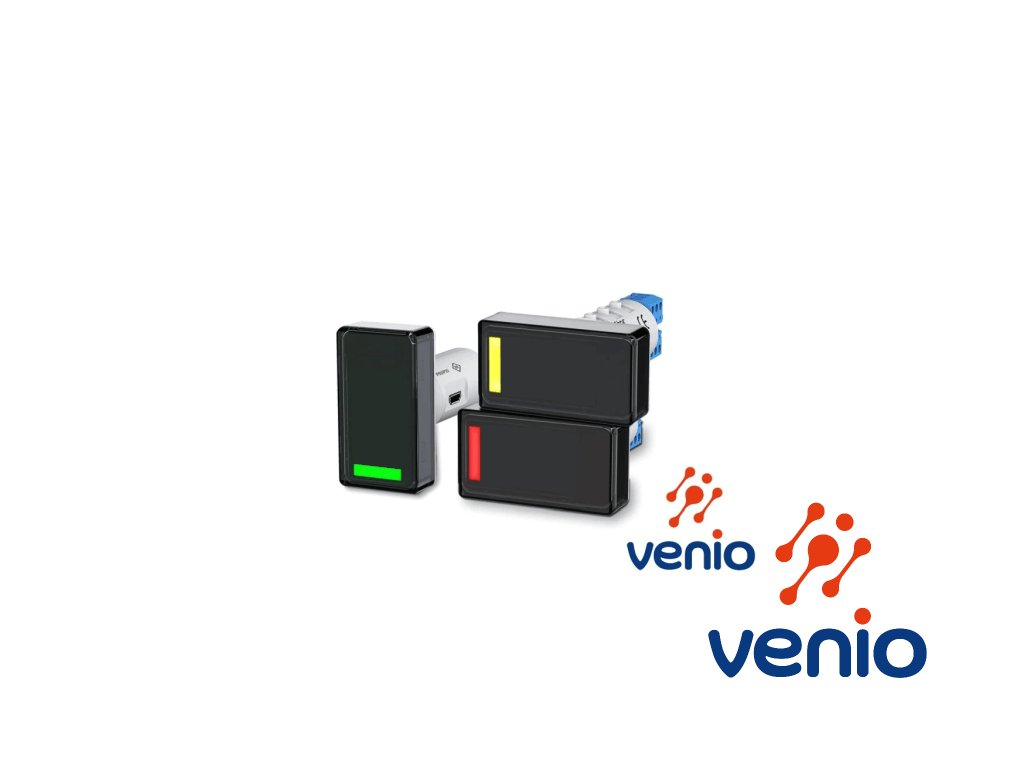

ITP15 je 10-segmentový BARGRAF zobrazovač signálov 4-20 mA / 0-10V
10-segmentný červeno/zelený LED displej pre zobrazovanie úrovne signálu v 10-tich krokoch.
v krokoch po 10%. Displej má aj digitálny výstup - NPN tranzistor 200mA/42VDC
Displej vyžaduje napájanie 24VDC (10...30).
Rýchla inštalácia, pre montáž stačí štandardný kruhový otvor 22,5 mm pre bežné prvky rozvádzačov.
Zobrazovanie úrovne tak pokrýva všetky bežné priemyselné aplikácie,
kde je výhodné pre obsluhu vidieť aktuálny stav odstupňovaný od 0 do 100% v 10-itich krokoch.


Detailné informácie

Podrobný popis

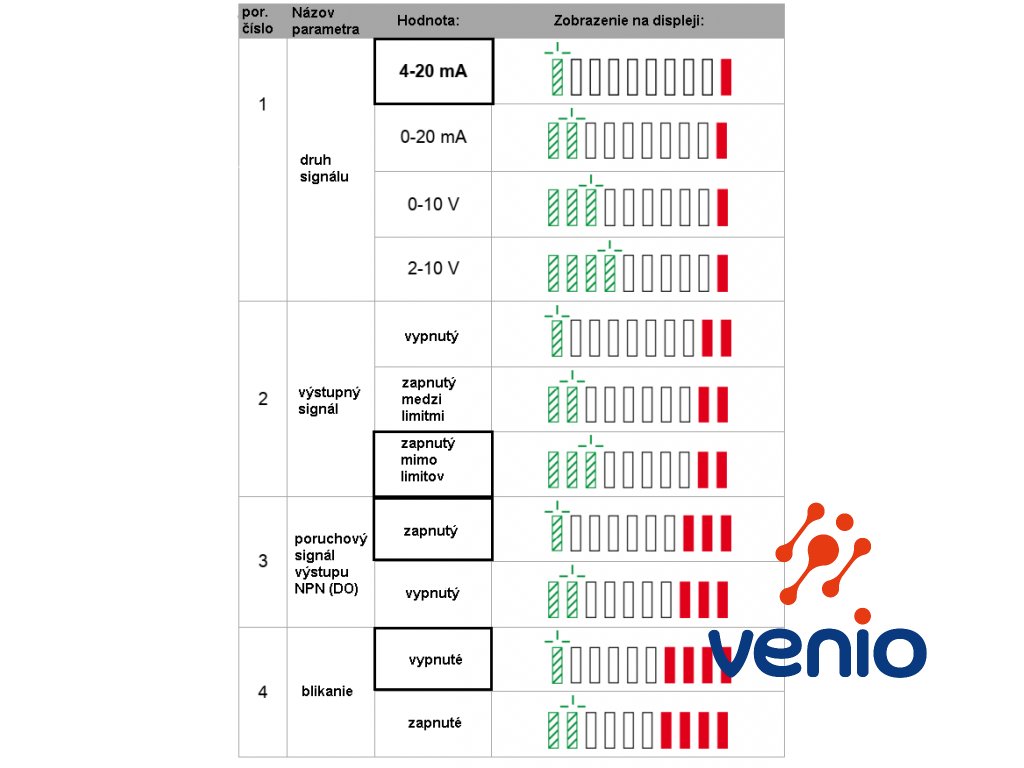

Funkcie a výhody zobrazovača ITP15 - dvojfarebný displej

- univerzálny, vyžaduje napájanie 24VDC
- 10-segmentový dvojfarebný LED displej (červený/zelený)
- prepínanie farieb nastaviteľné podľa úrovne signálu
- montáž do otvoru 22,5 mm
- meranie a zobrazovanie štandardných signálov 4-20 mA, 0-20mA, 0-10V, 2-10V, 0-5mA
- digitálny výstup cez NPN tranzistor, zaťažiťeľný do 200mA/42VDC

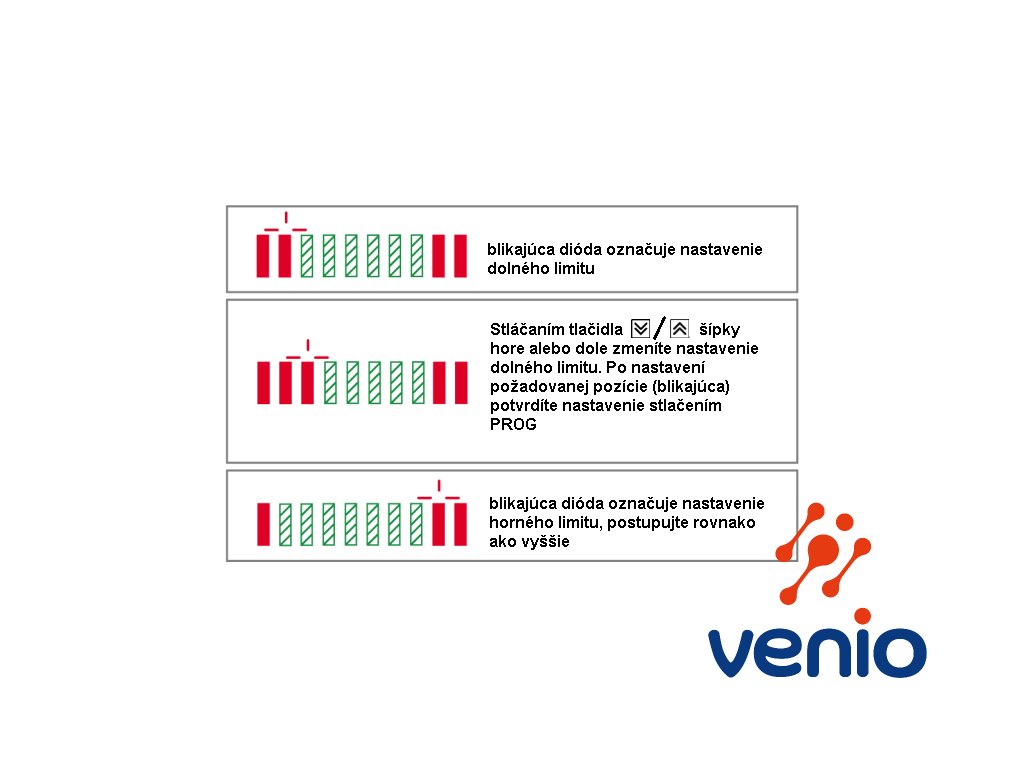

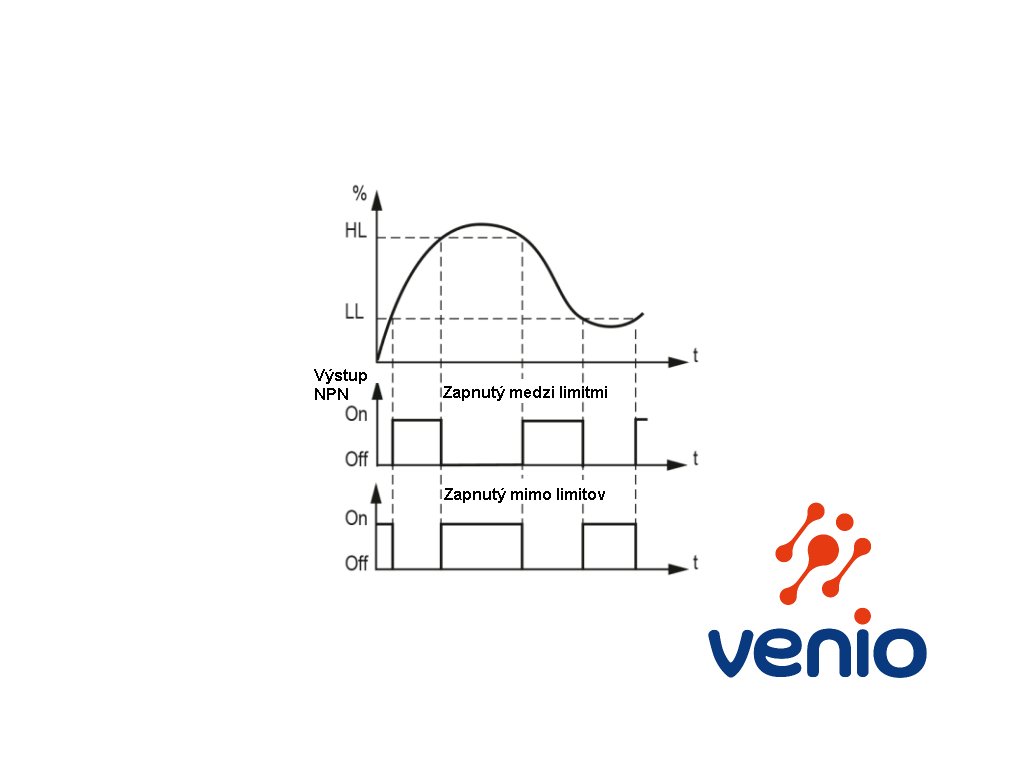

- výstup je spínaný podľa možnej logiky: alarm mimo limitov, alarm vnútri limitov
- škálovanie zobrazenej hodnoty v desiatich krokoch po 10%

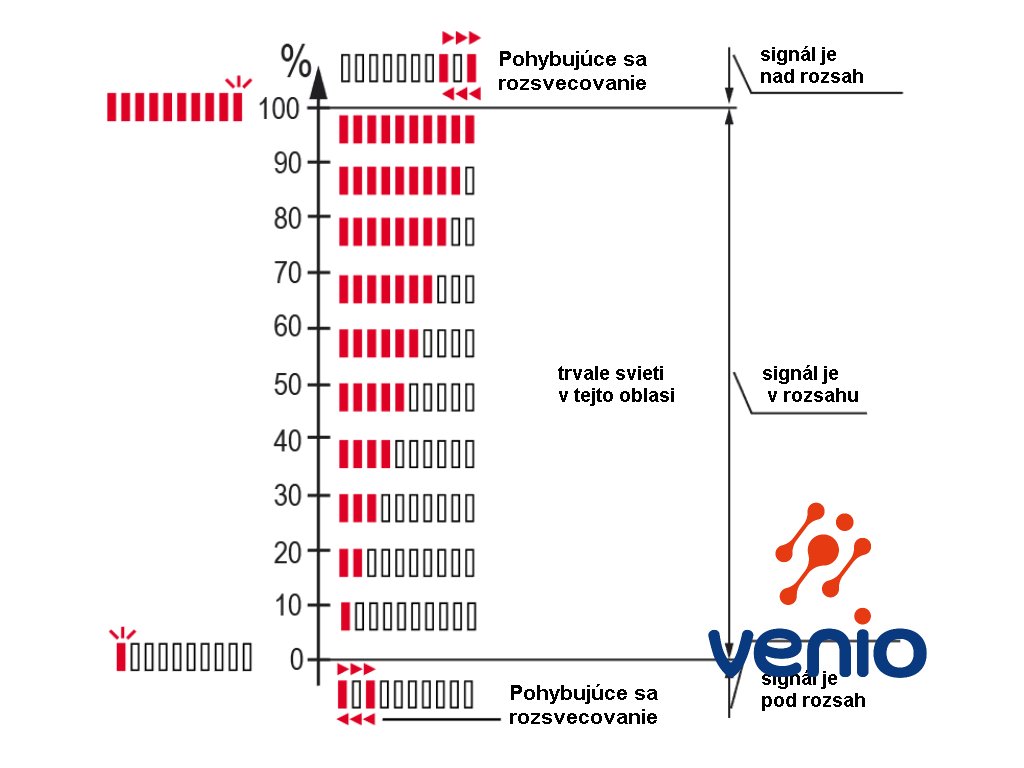

- blikanie (alarm) pre hodnoty signálu prekračujúce nastavený štandardný rozsah
- blikanie je spúšťané podľa možnej logiky: alarm mimo limitov, alarm vnútri limitov

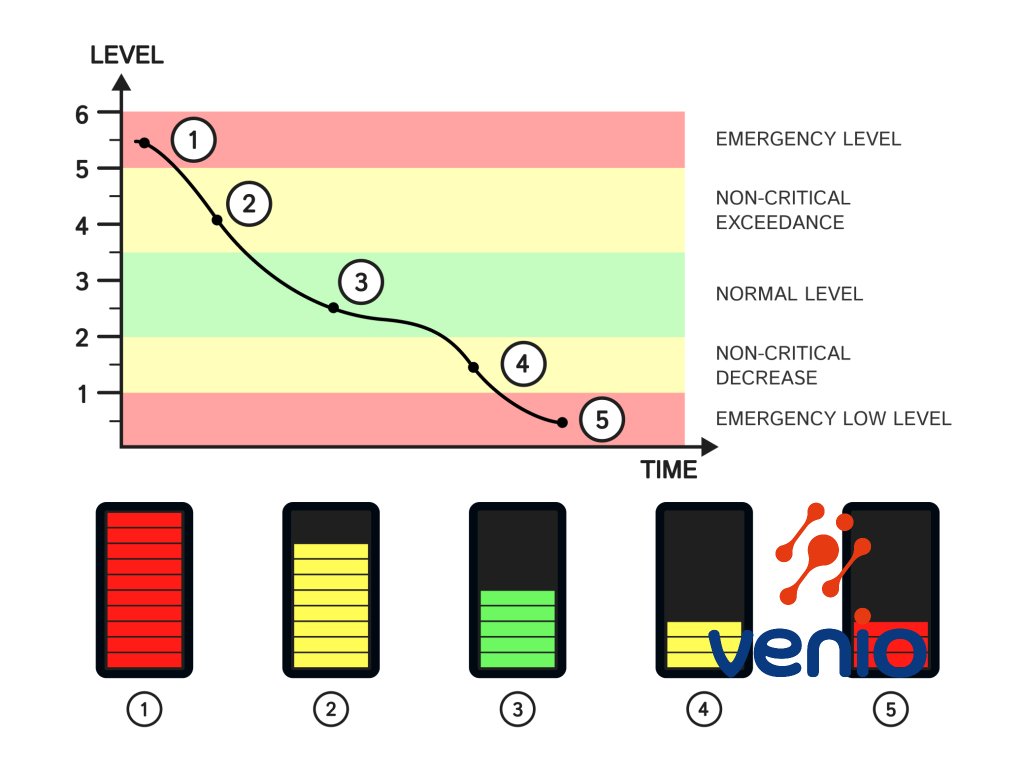

- zmena farby pri dosiahnutí nastavenej úrovne signálu


Základné parametre:

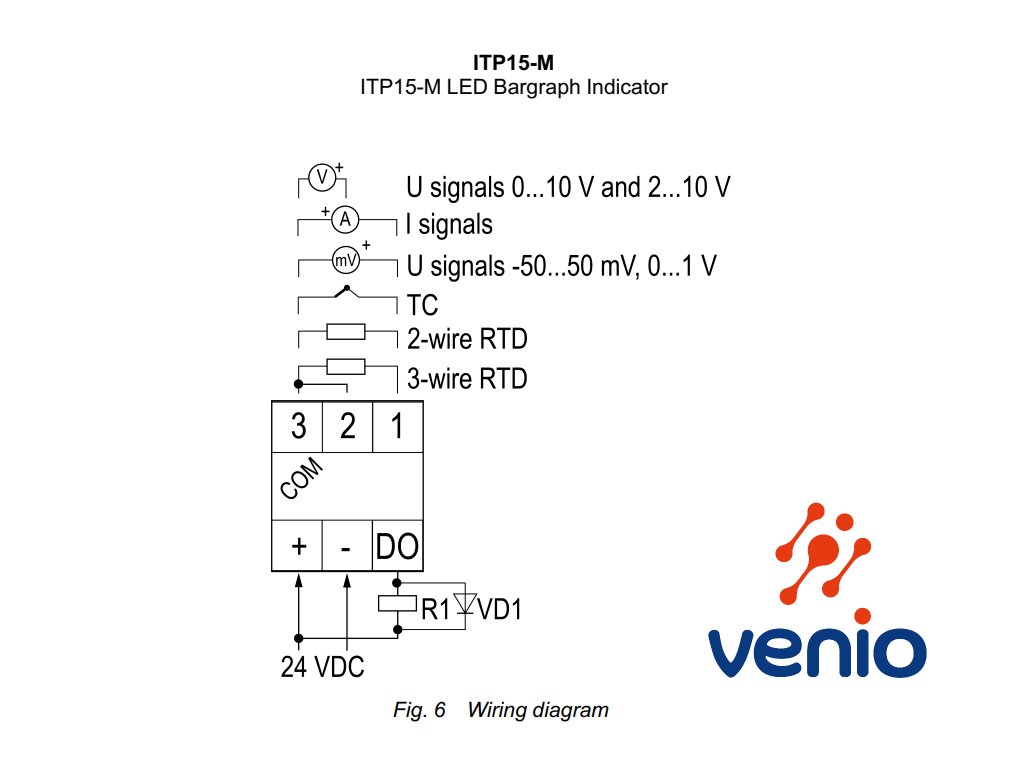

Napájanie 24 VDC (10...30V)
Príkon 1W
Počet vstupov 1x
Vstupný signál 0-5 mA, 0(4)-20 mA, 0(2)-10 V
Vzorkovací čas 0,3 sec.
Vstupný odpor 0-5 mA, 0(4)-20 mA ≤ 120 ohm
0(2)-10 V ≥ 250 kohm
Počet výstupov 1x
Druh výstupu NPN tranzistor
Záťaž výstupu, max. 200mA, 42VDC
Displej LED, 10 dvojfarebných segmentov
Farba segmentov nastaviteľná: červená / zelená
Rozlíšenie na segment 10%
Krytie - zobrazovacia časť IP65
Krytie - konektorová časť IP20
Rozmery 48x26x65 mm
Montážny otvor Ø 22,5 mm
Hmotnosť 30 g
Trieda ochrany III
Pracovná teplota  -40 až +60 °C
Vlhkosť vzduchu do 80% pri 35°C, nekondenzujúca

Dodatočné parametre

Kategória: Zobrazovače do panelu
Hmotnosť: 0.03 kg
Napájanie: 24 VDC (10…30)
Vstupy/Výstupy: 1AI, 1DO-NPN 200mA
Vstupný signál: 4-20 mA, 0-20mA, 0-10V, 2-10V, 0-5mA
Montáž: do otvoru priemeru 22,5mm
Farba segmentov (LED): červená/zelená
Počet segmentov: 10
