Jednofázový ampérmeter na panel DJ-A72S nadprúdové a podprúdové relé

Kód: DJA72S
49 € / ks 58,80 € vrátane DPH
Skladom (5 ks)
Môžeme doručiť do:
16.10.2024

DJ-A72S jednofázový ampérmeter na panel / nadprúdové a podprúdové relé

Nastaviteľný jednofázový ampérmeter (s funkciou prúdové prioritné relé) sa inštaluje s cieľom zabrániť poškodeniu systému meraním prúdu a riadeným odpínaním záťaže v 1f systéme. Zariadenie môže ovládať pripojený stýkač/relé podľa režimu pripojenia alebo môže len varovať signálom pri dosiahnutí nastavenej nízkej alebo vysokej hodnoty prúdu. Balenie neobsahuje prúdový transformátor, môžete si vybrať tu.

Napájacie napätie: 230VAC (150-240VAC) 50/60Hz
Vlastná spotreba:  6 VA
Rozsah merania prúdu na vstupe: 150mA-5,5A
Rozsah merania cez merací transformátor: 5/5...995A/5A, prúdový transformátor nutné objednať samostatne
Výstupné relé: 1x SPDT 5A/230VAC, odporová záťaž

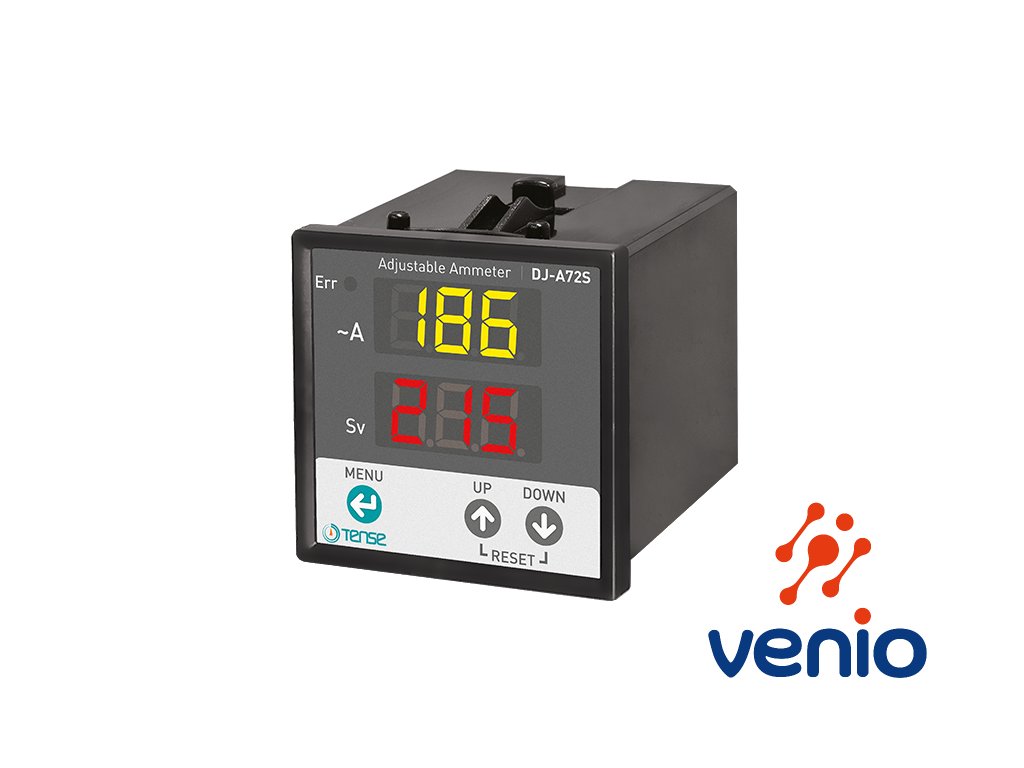

Dobre viditeľný 2-riadkový displej po 3 číslice, výška: 14 a 14 mm.
Rozmer 74x74mm, hĺbka 70 mm, montážny otvor 67x67mm

Obvyklé použitie je napríklad aj odpojenie menej prioritnej záťaže pri prekročení prúdu nad nastavenú hodnotu. Zariadenie kontroluje prúd pretekajúci do prioritných spotrebičov a pokiaľ tieto dosiahnu hodnotu blízko celkovému zaťaženiu systému (napr.: fotovoltického 1f meniča), relé DJ-A72S odpojí spotrebič s nižšou prioritou (cez ovládaný stýkač).

Detailné informácie

Podrobný popis

DJ-A72S jednofázový ampérmeter na panel / nadprúdové a podprúdové relé

Nastaviteľný jednofázový ampérmeter (s funkciou nadprúdového / podprúdového relé) sa inštaluje s cieľom zabrániť poškodeniu systému meraním prúdu a riadeným odpínaním záťaže v 1f systéme. Zariadenie môže ovládať pripojený stýkač/relé podľa režimu pripojenia alebo môže len varovať signálom pri dosiahnutí nastavenej nízkej alebo vysokej hodnoty prúdu.

Napájacie napätie: 230VAC (150-240VAC) 50/60Hz
Vlastná spotreba:  6 VA
Rozsah merania prúdu na vstupe: 150mA-5,5A
Rozsah merania cez merací transformátor: 5/5...995A/5A
Výstupné relé: 1x SPDT 5A/230VAC, odporová záťaž
Dobre viditeľný 2-riadkový displej po 3 číslice, výška: 14 a 14 mm.

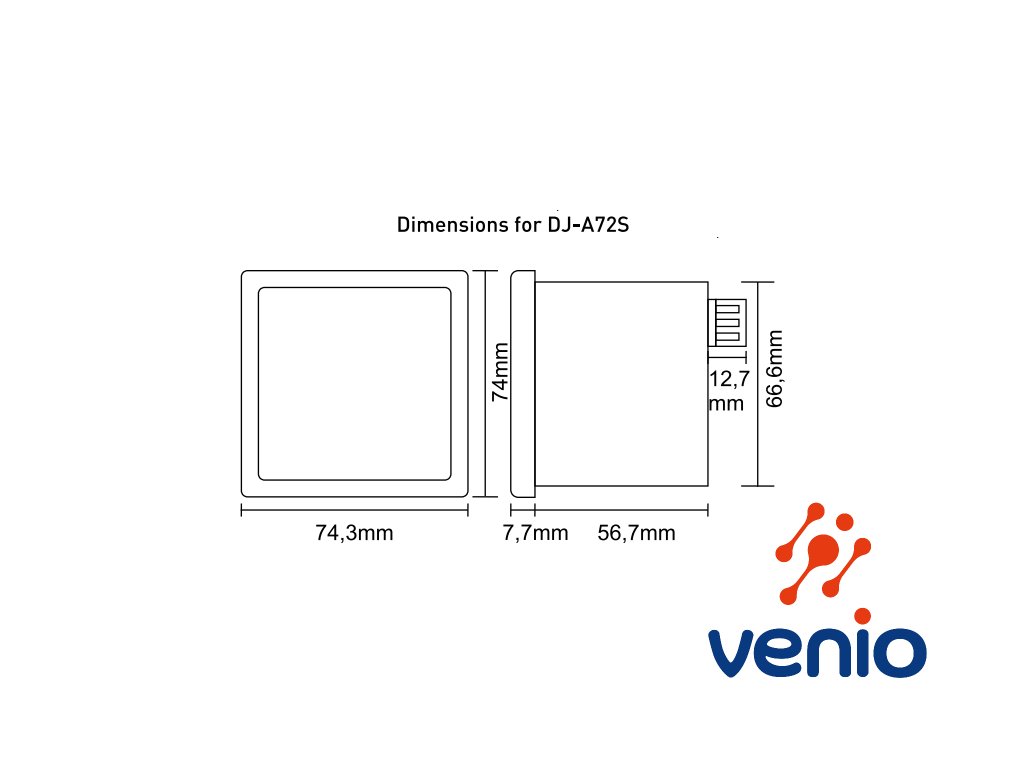

Rozmer 74x74mm, hĺbka 70 mm, montážny otvor 67x67mm

Balenie neobsahuje prúdový transformátor, môžete si vybrať tu.

Popis činnosti:

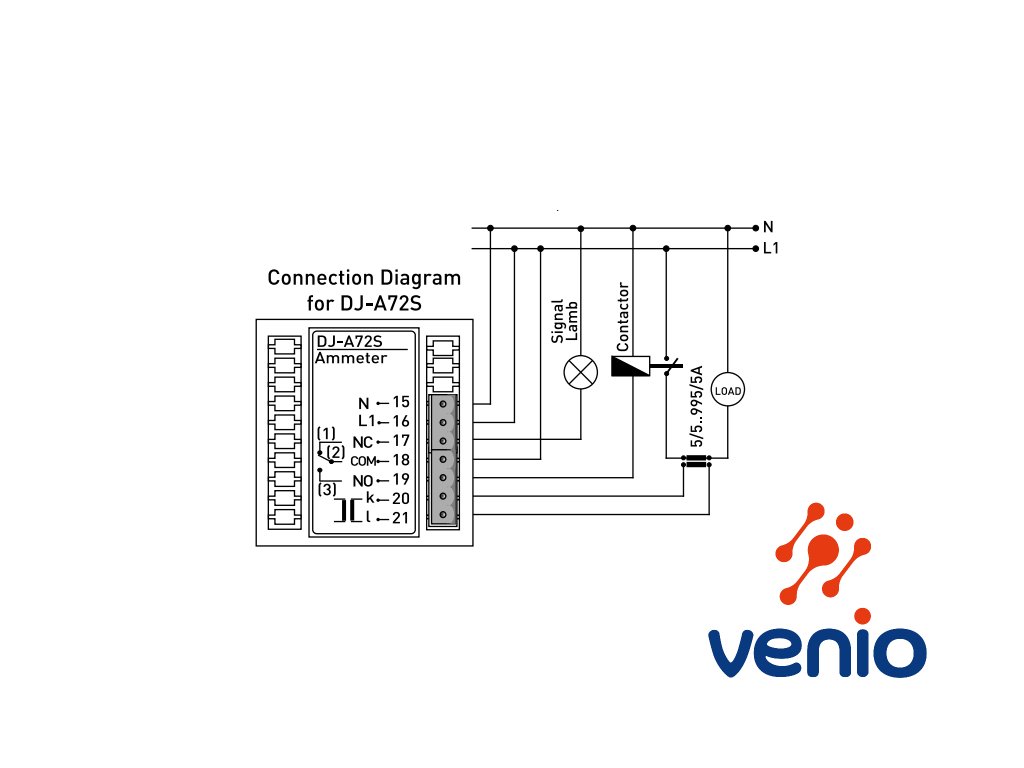

Vykonajte pripojenia podľa schémy zapojenia a zapnite ampérmeter. V menu vykonajte potrebné zmeny v príslušných parametroch podľa potrieb vášho systému a dovolenej záťaže.
Keď je zariadenie pod napätím a v systéme nie je žiadna záťaž, alebo ak je prúd na normálnych úrovniach, výstupné relé je aktivované (zapne sa kontakt COM-NO, svorky 6-5).
Ak prúd nie je na normálnych úrovniach, zariadenie dostane do nadprúdu/podprúdu alebo mimo nastaveného nábehového prúdu, výstupné relé sa vypne, (zapne sa kontakt COM-NC, svorky 6-7) a rozsvieti sa LED chyba (Err).
Keď sa zariadenie zresetuje, relé sa zopäť zapne a LED dióda chyby zhasne. Prístroj zobrazí kód parametra na 2. displeji podľa zistenej chyby.

Obvyklé použitie je napríklad aj odpojenie menej prioritnej záťaže pri prekročení prúdu nad nastavenú hodnotu. Zariadenie kontroluje prúd pretekajúci do prioritných spotrebičov a pokiaľ tieto dosiahnu hodnotu blízko celkovému zaťaženiu systému (napr.: fotovoltického 1f meniča), relé DJ-A72S odpojí spotrebič s nižšou prioritou (cez ovládaný stýkač).

UPOZORNENIE: Pokiaľ chcete zariadenie používať ako prioritné relé, je potrebné merať celkovú záťaž na všetkých spotrebičoch alebo iba na prioritných spotrebičoch a odpájať záťaž iba menej dôležitého spotrebiča. Vtedy použite vlastnú schému zapojenia podľa vašich priorít spotrebičov.

Parametre menu:
je moťžné nastaviť 14 programovateľných hodnôt:
P1 - Prevod meracieho transformátora
P2 - Násobok nadprúdu pre výpočet nábehového prúdu (číslo)
P3 - Čas nábehového prúdu (sek.)
P4 - Hodnota nadprúdu (A)
P5 - Čas oneskorenia pri zistení nadprúdu (sek.)
P6 - Čas Automatického resetu po zistení nadprúdu (sek.)
P7 - Hysterézia pre nadprúd (A)
P8 - Povolený počet Autoresetov nadprúdu (číslo)
P9 - Hodnota podprúdu (A)
P10 - Čas oneskorenia pri zistení podprúdu (sek.)
P11 - Čas Automatického resetu po zistení podprúdu (sek.)
P12 - Hysterézia pre podprúd (A)
P13 - Povolený počet Autoresetov podprúdu (číslo)
P14 - Zmazanie štvrťhodinového maxima

Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: 230VAC
Displej: 2x 3 znaky
Montáž / rozmer: do panelu, 74x74 mm, hĺbka 70 mm
Rozsah meraného prúdu: priamo 150mA - 5.5A, cez prúdový transformátor x/5 do 995A
