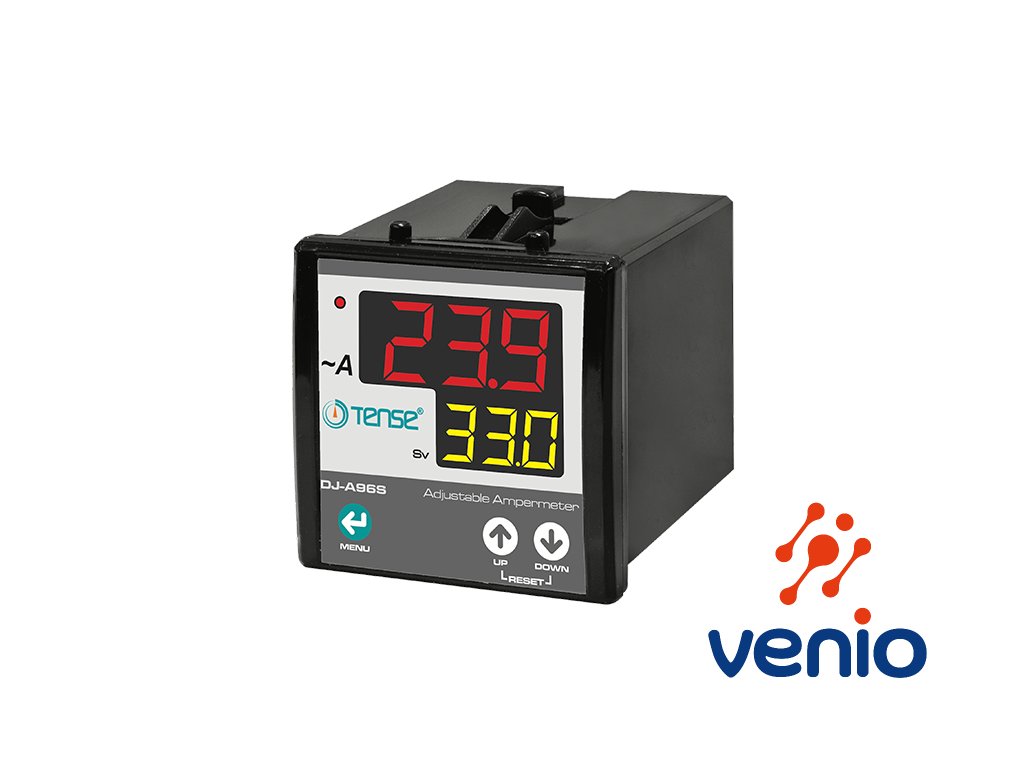

Jednofázový ampérmeter na panel DJ-A96S nadprúdové a podprúdové relé

Kód: DJA96S
54 € / ks 64,80 € vrátane DPH
Skladom (5 ks)
Môžeme doručiť do:
17.12.2024

DJ-A96S jednofázový ampérmeter na panel / nadprúdové a podprúdové relé

Nastaviteľný jednofázový ampérmeter (s funkciou prúdové prioritné relé) sa inštaluje s cieľom zabrániť poškodeniu systému meraním prúdu a riadeným odpínaním záťaže v 1f systéme. Zariadenie môže ovládať pripojený stýkač/relé podľa režimu pripojenia alebo môže len varovať signálom pri dosiahnutí nastavenej nízkej alebo vysokej hodnoty prúdu. Balenie neobsahuje prúdový transformátor, môžete si vybrať tu.

Napájacie napätie: 230VAC (150-240VAC) 50/60Hz
Vlastná spotreba:  6 VA
Rozsah merania prúdu na vstupe: 150mA-5,5A
Rozsah merania cez merací transformátor: 5/5...995A/5A, prúdový transformátor nutné objednať samostatne
Výstupné relé: 1x SPDT 5A/230VAC, odporová záťaž
Dobre viditeľný 2-riadkový displej 3 číslice výšky 20 a 14 mm.

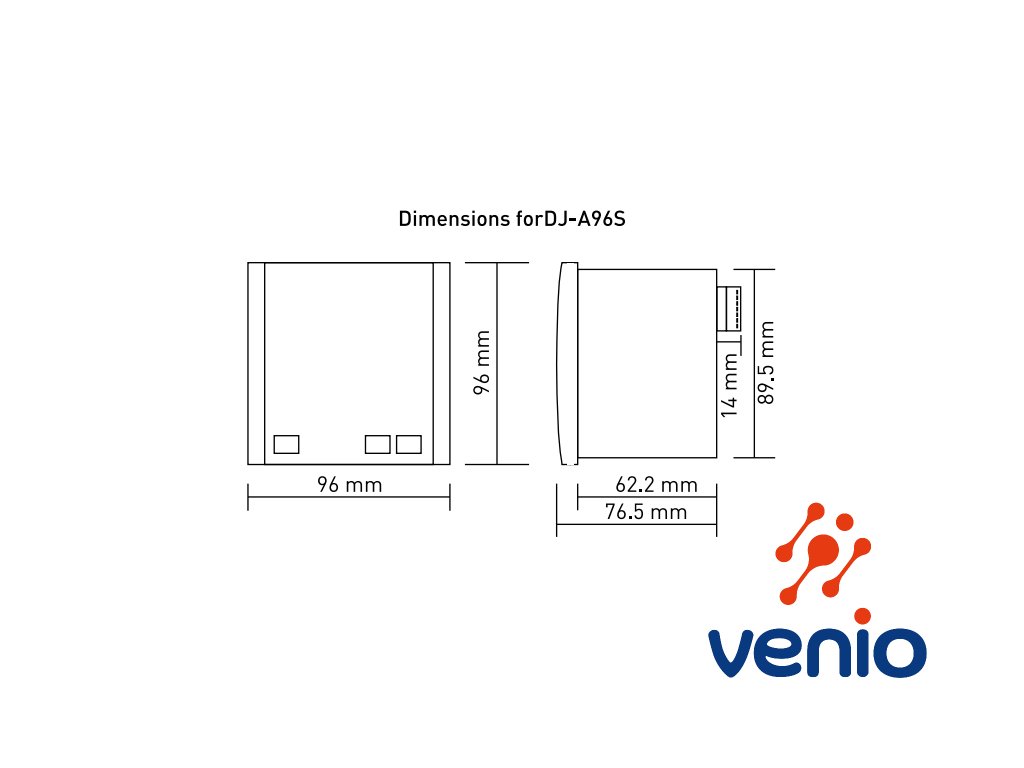

Rozmer 96x96mm, hĺbka 76 mm, montážny otvor 91x91mm.

Obvyklé použitie je napríklad aj odpojenie menej prioritnej záťaže pri prekročení spotreby nad nastavenú hodnotu. Zariadenie kontroluje prúd pretekajúci do prioritných spotrebičov a pokiaľ tieto dosiahnu hodnotu blízko celkovému zaťaženiu systému (napr.: fotovoltického 1f meniča) relé odpojí spotrebič (cez riadený stýkač) s nižšou prioritou.

Detailné informácie

Podrobný popis

DJ-A96S jednofázový ampérmeter na panel / nadprúdové a podprúdové relé

Nastaviteľný jednofázový ampérmeter (s funkciou nadprúdového/podprúdového relé) sa inštaluje s cieľom zabrániť poškodeniu systému meraním prúdu a riadeným odpínaním záťaže v 1f systéme. Zariadenie môže ovládať pripojený stýkač/relé podľa režimu pripojenia alebo môže len varovať signálom pri dosiahnutí nastavenej nízkej alebo vysokej hodnoty prúdu.

Techické parametre:
Napájacie napätie: 230VAC (150-240VAC) 50/60Hz
Vlastná spotreba:  6 VA
Rozsah merania prúdu na vstupe: 150mA-5,5A
Rozsah merania cez merací transformátor: 5/5...995A/5A
Výstupné relé: 1x SPDT 5A/230VAC, odporová záťaž
Dobre viditeľný 2-riadkový displej 3 číslice výšky 20 a 14 mm.
Rozmer 96x96mm, hĺbka 76 mm, montážny otvor 91x91mm.
Balenie neobsahuje prúdový transformátor, môžete si vybrať tu.

Popis činnosti:

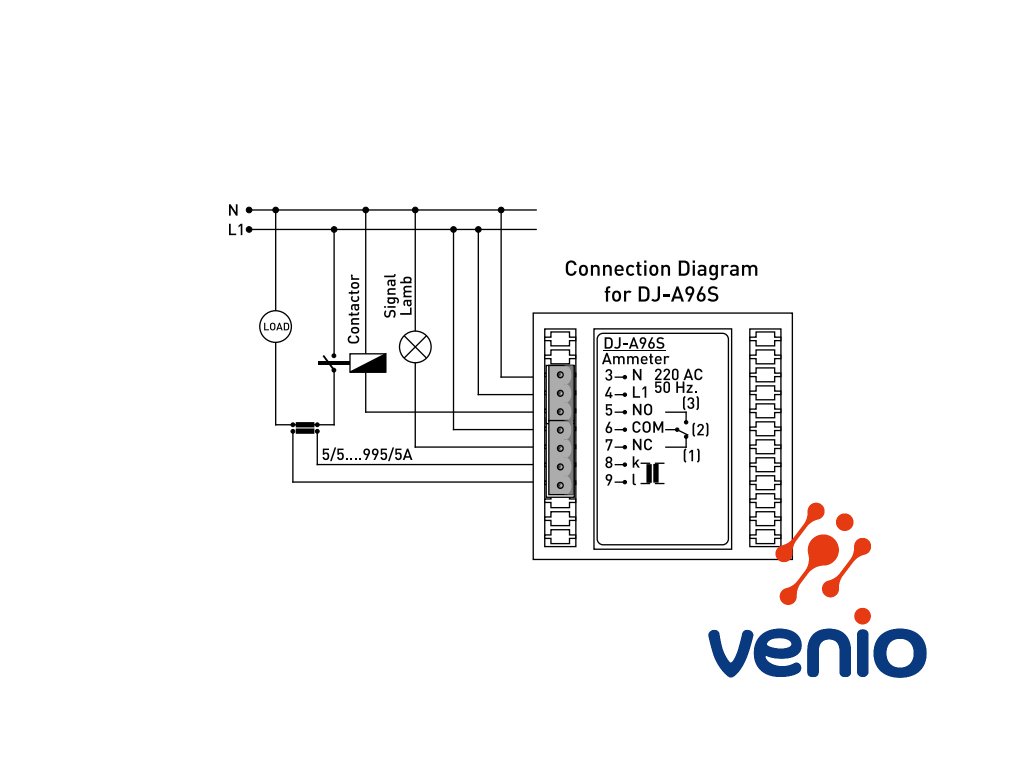

Vykonajte pripojenia podľa schémy zapojenia a zapnite ampérmeter.  V menu vykonajte potrebné zmeny v príslušných parametroch podľa potrieb vášho systému a dovolenej záťaže. Keď je zariadenie pod napätím a v systéme nie je žiadna záťaž, alebo ak je prúd na normálnych úrovniach, výstupné relé je aktivované (zapne sa kontakt COM-NO, svorky 6-5).
Ak prúd nie je na normálnych úrovniach, zariadenie dostane do nadprúdu/podprúdu alebo mimo nastaveného nábehového prúdu, výstupné relé sa vypne, (zapne sa kontakt COM-NC, svorky 6-7) a rozsvieti sa LED chyba (Err).
Keď sa zariadenie zresetuje, relé sa zopäť zapne a LED dióda chyby zhasne. Prístroj zobrazí kód parametra na 2. displeji podľa zistenej chyby.

Príklad použitia ako tzv. "prioritné relé": odpojenie menej prioritnej záťaže pri prekročení spotreby nad nastavenú hodnotu. Zariadenie kontroluje prúd pretekajúci do prioritných spotrebičov a pokiaľ tieto dosiahnu hodnotu blízko celkovému zaťaženiu systému (napr.: fotovoltického 1f meniča) odpojí spotrebič (cez riadený stýkač) s nižšou prioritou.

UPOZORNENIE: Pokiaľ chcete zariadenie používať ako prioritné relé, je potrebné merať celkovú záťaž na všetkých spotrebičoch alebo iba na prioritných spotrebičoch a odpájať záťaž iba menej dôležitého spotrebiča. Vtedy použite vlastnú schému zapojenia podľa vašich priorít spotrebičov.

Parametre menu:
je možné nastaviť 14 programovateľných hodnôt:
P1 - Prevod meracieho transformátora
P2 - Násobok nadprúdu pre výpočet nábehového prúdu (číslo)
P3 - Čas nábehového prúdu (sek.)
P4 - Hodnota nadprúdu (A)
P5 - Čas oneskorenia pri zistení nadprúdu (sek.)
P6 - Čas Automatického resetu po zistení nadprúdu (sek.)
P7 - Hysterézia pre nadprúd (A)
P8 - Povolený počet Autoresetov nadprúdu (číslo)
P9 - Hodnota podprúdu (A)
P10 - Čas oneskorenia pri zistení podprúdu (sek.)
P11 - Čas Automatického resetu po zistení podprúdu (sek.)
P12 - Hysterézia pre podprúd (A)
P13 - Povolený počet Autoresetov podprúdu (číslo)
P14 - Zmazanie štvrťhodinového maxima

Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: 230VAC
Displej: 2x 3 znaky
Rozsah meraného prúdu: priamo 150mA - 5.5A, cez prúdový transformátor x/5 do 995A
