Monitorovacie relé nadpätia, podpätia, 3f, výpadku fázy GKV-12

Kód: GKV12
32 € / ks 38,40 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
16.10.2024

Monitorovacie relé fázového prepätia, podpätia a výpadku fáz, GKV-12
na meranie fázového napätia každej fázy v trojfázovej sústave.

Napäťové riadiace relé pre meranie fázového nadpätia a podpätia, určené na ochranu zariadení citlivých na prevádzkové napätie. Relé sa pripája na všetky fázy a vodič N v trojfázovej sústave, pričom meria fázové napätie na každej fáze L1-N, L2-N, L3-N. Chráni zariadenia pred poškodením spôsobeným zvýšeným alebo zníženým fázovým napätím. Pripojenie všetkých troch fáz a N vodiča v 3-f sieti

Nastaviteľné rozsahy:
Prepätie: 230 - 300 VAC
Podpätie: 140 - 210 VAC
Čas čakania na chybu DT: 0,1 sekundy. – 20 sek.
Čas resetovania RT: 0,1 sekundy. – 20 sek.
Využíva pripojenie N vodiča.
Výstupné relé: 250VAC / 5A



Detailné informácie

Podrobný popis

Monitorovacie relé fázového prepätia, podpätia a výpadku fázy, GKV-12
na meranie fázového napätia každej fázy v trojfázovej sústave.

Napäťové riadiace relé pre meranie fázového nadpätia a podpätia, určené na ochranu zariadení citlivých na prevádzkové napätie. Relé sa pripája na všetky fázy a vodič N v trojfázovej sústave, pričom meria fázové napätie na každej fáze L1-N, L2-N, L3-N. Chráni zariadenia pred poškodením spôsobeným zvýšeným alebo zníženým fázovým napätím. Pripojenie všetkých troch fáz a N vodiča v 3-f sieti

Nastaviteľné rozsahy:
Prepätie: 230 - 300 VAC
Podpätie: 140 - 210 VAC
Čas čakania na chybu DT: 0,1 sekundy. – 20 sek.
Čas resetovania RT: 0,1 sekundy. – 20 sek.
Využíva pripojenie L1, L2, L3, N vodiča.

Výstupné relé: 250VAC / 5A

Popis činnosti a použitie:

Pripojte zariadenie podľa schémy zapojenia. Nastavte požadované nastavenia zariadenia podľa hodnôt prevádzkového napätia.
Keď je zariadenie pod napätím, a hodnoty napätia sú normálne podľa nastavených hodnôt, relé sa aktivuje a rozsvieti sa LED dióda cievky relé.
(V prípade modelu GKV12-F s kontrolou sledu fáz musí byť správny aj sled fáz.)

Keď hodnoty napätia opustia rozsah nastavených hodnôt, rozsvieti sa príslušná poruchová LED (nadpätie, podpätie, výpadok fázy),
počká sa dobu oneskorenia (DT), a po uplynutí sa relé deaktivuje a LED dióda cievky relé zhasne.
Keď sa napätia vrátia na svoje normálne hodnoty, zariadenie čaká čas resetovania (RT).
Po uplynutí času resetovania sa aktivuje relé a rozsvieti sa LED dióda cievky relé.

Relé je aktivované: svorky 2 (COM) a 3 (NC) sú zapnuté, 1 (NC) a 2 (COM) rozopnuté.
Relé je deaktivované: svorky 2 (COM) a 1 (NC) sú zapnuté, 3 (NC) a 2 (COM) rozopnuté.

Požadované nastavenia a upozornenia na chyby:
HV: Hodnota nadpätia, keď napätie stúpne nad túto hodnotu, HV LED svieti.
LV: Hodnota podpätia, keď napätie klesne pod túto hodnotu, LV LED svieti.
DT: Oneskorenie, je čas čakania pred vypnutím relé do poruchy.
RT: Reset Time, je čas čakania počas ktorého musí byť napätie normálne, pre návrat do normálu (zapnutie relé).
OFF:
Funkcia ochrany pred nadpätím sa deaktivuje, keď je ovládací gombík HV v polohe Off.
Funkcia ochrany pred podpätím sa deaktivuje, keď je ovládací gombík LV v polohe Off

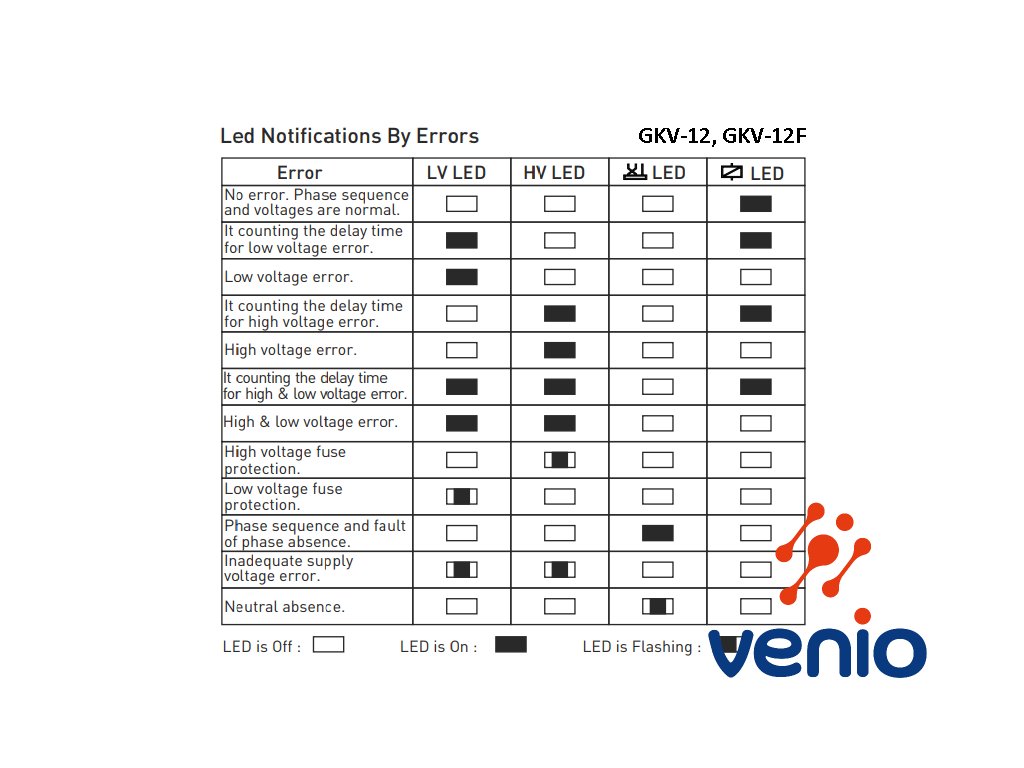

Popis poruchových stavov:

Ochrany pred zvýšeným napätím:
Ochrana pred zvýšeným napätím (nadpätím) - vstup do chybového stavu: Ak jedna alebo viac fáz prekročí nastavenú hodnotu nadnapätia, LED HV zasvieti a zariadenie čaká, kým neuplynie nastavený čas oneskorenia (DT). Po uplynutí času sa výstupné relé deaktivuje a LED dióda cievky relé zhasne.

Ochrana pred zvýšeným napätím (nadpätím) - opustenie chybového stavu: Keď všetky fázy klesnú pod 3% nastavenej hodnoty nadpätia, zariadenie čaká kým neuplynie čas resetovania (RT). Po uplynutí času, LED HV zhasne, relé sa deaktivuje a LED cievky relé zasvieti.

Funkcia ochrany pred zvýšeným napätím (nadpätím) sa deaktivuje, keď je ovládací gombík HV v polohe Off.

Ochrana pred prepätím (>1,5x Unom) - vstup do chybového stavu: Ak jedna alebo viac fáz prekročí 1,5-násobok menovitého prevádzkového napätia, LED HV zabliká, po 100 milisekúndách zariadenie deaktivuje výstupné relé a LED dióda relé zhasne.

Ochrana pred prepätím (>1,5 U nom) - opustenie chybového stavu: Keď všetky fázy klesnú pod 3% nastavenej hodnoty prepätia, zariadenie čaká kým neuplynie čas resetovania (RT). Po uplynutí času, LED HV zhasne, relé sa deaktivuje a LED cievky relé zasvieti.

Ochrany pre zníženým napätím:
Ochrana pri nízkom napätí (podpätie) - vstup do chybového stavu: Ak jedna alebo viac fáz klesne pod nastavenú hodnotu nízkeho napätia, LED LV zasvieti, zariadenie čaká nastavený čas oneskorenia (DT), a po uplynutí času sa relé deaktivuje a LED dióda cievky relé zhasne.

Ochrana pri nízkom napätí (podpätie) – opustenie chybového stavu: Keď všetky fázy prekročia hodnotu o 3 % nastavenej hodnoty nízkeho napätia, zariadenie čaká kým uplynie čas resetovania (RT). Po uplynutí času LED LV zhasne, relé sa aktivuje a LED cievky relé zasvieti.

Funkcia ochrany pred nízkym napätím sa deaktivuje, keď je ovládací gombík LV v polohe Off.

Nízkonapäťová poistková ochrana (<0,5x Unom)- vstup do chybového stavu: Ak je napätie jednej alebo viacero fáz menšie ako 0,5x Unom, LED LV bliká,
po 100 milisekúndách deaktivuje výstupné relé a LED dióda cievky relé zhasne.

Nízkonapäťová poistková ochrana (<0,5x Unom) – opustenie chybového stavu: Keď všetky fázy prekročia hodnotu o 3 % nastavenej hodnoty nízkeho napätia,
zariadenie čaká kým uplynie čas resetovania (RT). Po uplynutí času LED LV zhasne, relé sa aktivuje a LED cievky relé zasvieti.

Ochrana pre nízkym napájacím napätím potrebným pre činnosť zariadenia GKV-12:

Ochrana pre nedostatočným napájacím napätím - vstup do chybového stavu: LED diódy NN a VN blikajú, keď je napätie N-L1 nižšie ako 0,4x menovitého prevádzkového napätia, po 100 milisekúndách zariadenie deaktivuje výstupné relé a LED dióda cievky relé zhasne. - opustenie chybového stavu: keď hodnota napätia N-L1 prekročí 3 % nastavenej hodnoty nízkeho napätia, zariadenie čaká čas resetovania (RT). Po uplynutí času sa LED NN aj VN zhasne, relé sa aktivuje a LED cievky relé zasvieti.

Ochrana proti výpadku fázy (iba v GKV-12):
Ak jedna z fáz nie je pripojená k zariadeniu, LED dióda chyby pri výpadku fázy "L" bliká .

Ochrana sledu fáz a výpadku fázy (iba v GKV-12F):
Ak je sled fáz zariadenia obrátený, LED dióda chyby sledu fáz "XI" sa rozsvieti a relé sa neaktivuje.

Ochrana proti neprítomnosti N vodiča:
Ak neexistuje pripojenie neutrálneho vodiča, LED symbol pre výpadok fázy/poradie fáz bliká a relé sa neaktivuje.



Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: 3x230 VAC
Indikačná LED: 4x (1x podpätie, 1x prepätie, 1x výstup, 1x výpadok fázy)
Montáž / rozmer: na DIN lištu, 91x18x66 mm
Nastaviteľný čas: 0,1-20 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
