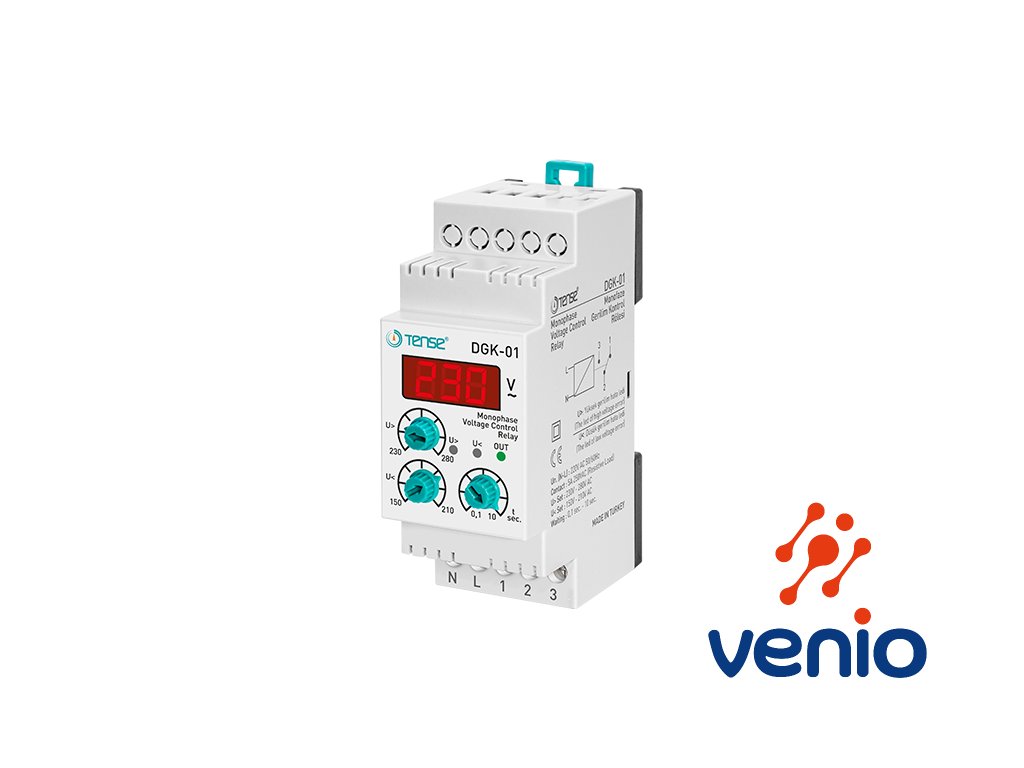

Monitorovacie relé nadpätia a podpätia 1f s displejom DGK-01

Kód: DGK01
€38 / ks €45,60 vrátane DPH
Skladom (4 ks)
Môžeme doručiť do:
27.2.2024

Monitorovacie relé nadpätia a podpätia s displejom DGK-01, jednofázové

Nastaviteľné napäťové ochranné relé DGK-01 (prepäťové a podpäťové) je určené na meranie napätia a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v jednofázových rozvodoch, rozvádzačoch a zariadeniach. Monitoruje veľkosť napätia v 1-fázovej sústave medzi L-N a zobrazuje aktuálne namerané napätie na displeji. Relé je možné využiť aj ako jednofázový voltmeter v rozsahu meraného napätia 140 ... 290 VAC, bez využitia funkcie výstupného relé.
Displej tiež slúži na zobrazenie nastavovaných hodnôt. Je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne. Nastaviteľné časové oneskorenie "t" eliminuje krátkodobé špičky alebo krátkodobý pokles v sieti. Napájanie je pripojené interne z kontrolovaného napätia. Normálny stav je indikovaný zelenou LED. Chybový stav je indikovaný 2x červenou LED a rozopnutím výstupného kontaktu relé.



Detailné informácie

Podrobný popis

Monitorovacie relé nadpätia a podpätia s displejom DGK-01, jednofázové

Nastaviteľné napäťové ochranné relé DGK-01 (prepäťové a podpäťové) je určené na meranie napätia a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v jednofázových rozvodoch, rozvádzačoch a zariadeniach.
Monitoruje veľkosť napätia v 1-fázovej sústave napätia L-N.
Relé má displej na ktorom zobrazuje aktuálne namerané napätie.
Relé je možné využiť aj ako jednofázový voltmeter v rozsahu meraného napätia 140 ... 290 VAC
Displej tiež slúži na zobrazenie nastavovaných hodnôd.
Je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne.
Nastaviteľné časové oneskorenie "t" eliminuje krátkodobé špičky alebo krátkodobý pokles v sieti.
Napájanie je pripojené interne z kontrolovaného napätia.
Chybový stav je indikovaný 2x červenou LED a rozopnutím výstupného kontaktu relé.
Normálny stav je indikovaný zelenou LED.

Popis funkcie prepäťového/podpäťového relé:

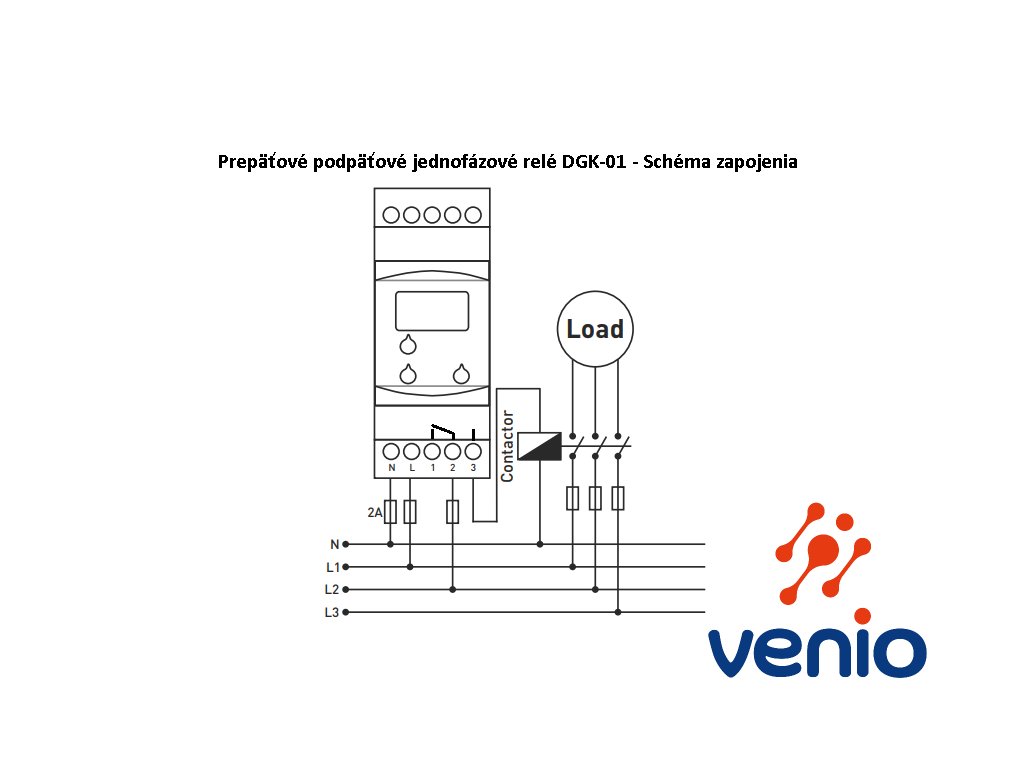

Normálny stav: Pokiaľ sa merané napätie nachádza v norme medzi nastavenými hodnotami vysokého napätia „U>“ a nízkeho napätia „U<“ výstupné prepínacie relé SPDT zapne svorky COM(2)-NO(3)a rozsvieti sa LED „Out“. Pokiaľ dôjde k prekročeniu mimo nastavených hodnôt ľubovoľným smerom, relé sa vypne, svorky COM(2)-NO(3) budú prerušené. Svorky NC(1) a COM (2) budú zapnuté.
Pri návrate do normálneho stavu je nutná zmena napätia o 5V (hysterézia), aby došlo k opätovnému zapnutiu.

Prevádzkové napätie: z kontrolovaného napätia 140 ... 290 VAC(L-N), 50/60Hz
Nastaviteľné prepätie: 230V – 280V AC
Nastaviteľné podpätie: 150V – 210V AC
Nastaviteľný čas oneskorenia: 0,1 sekundy – 10 sekúnd.

Detailný popis činnosti:
Ochrana pred prepätím - Zapnutie do chybového stavu:
Ak napätie prekročí nastavenú hodnotu vysokého napätia, červená LED „U>“ svieti,
zariadenie čaká nastavený čas oneskorenia „t“, po uplynutí času sa relé deaktivuje a LED „Out“ zhasne.

Ochrana pred prepätím - Opustenie chybového stavu:
Keď napätie klesne o 5V nastavenej hodnoty vysokého napätia, zariadenie čaká dobu oneskorenia „t“.
Po uplynutí času červená LED „U>“ zhasne, relé sa aktivuje a zelená LED „Out“ svieti.

Ochrana pred podpätím - Zapnutie chybového stavu:
Ak napätie klesne pod nastavenú hodnotu nízkeho napätia, červená LED „U<“ svieti,
zariadenie čaká nastavený čas oneskorenia „t“, po uplynutí času sa relé deaktivuje a LED „Out“ zhasne.

Ochrana pred podpätím - Opustenie chybového stavu:
Keď napätie stúpne o 5V nastavenej hodnoty nízkeho napätia, zariadenie čaká dobu oneskorenia „t“.
Po uplynutí času červená LED „U<“ zhasne, relé sa aktivuje a zelená LED „Out“ svieti.

Technické parametre DGK-01:

Prevádzkové napätie: 220VAC, 140 ... 290 VAC(L-N), 50/60Hz
Prevádzkový výkon: <6VA
Prevádzková teplota : -20°C.....+55°C
Rozsah merania prepätia: 230V - 280V
Rozsah merania podpätia: 150V - 210V
Doba čakania: 0,1 - 10 sekúnd.

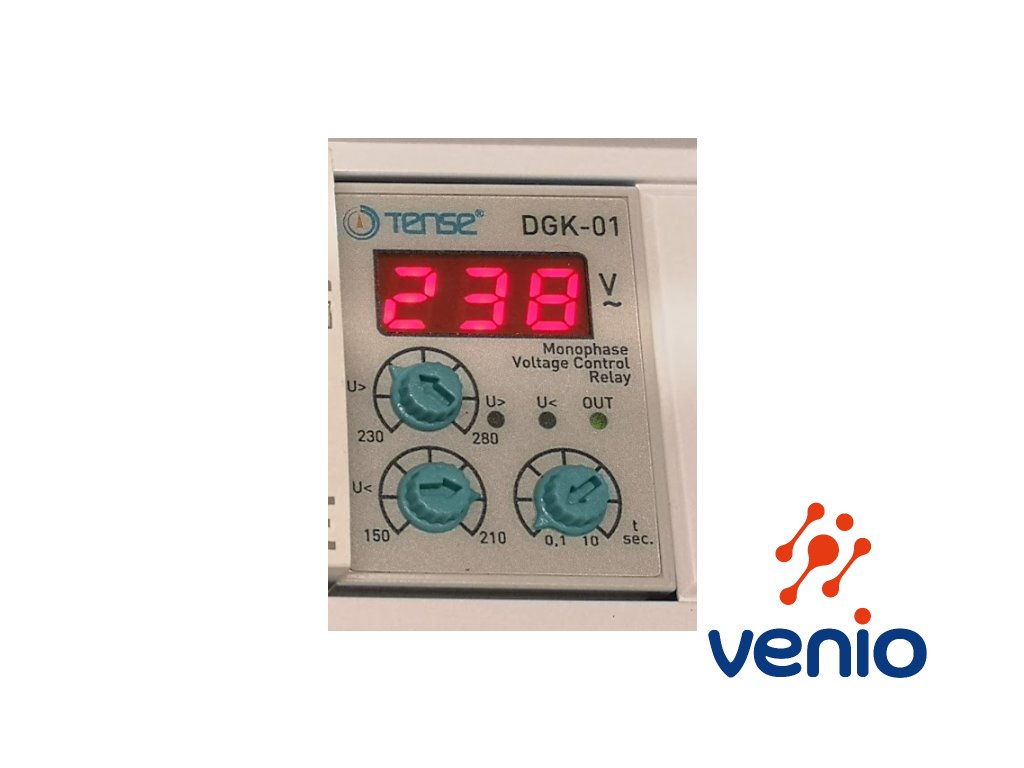

Displej: 3x LED, 1x3 miestny displej (zobrazuje U, U, t)
Typ montáže: DIN lišta

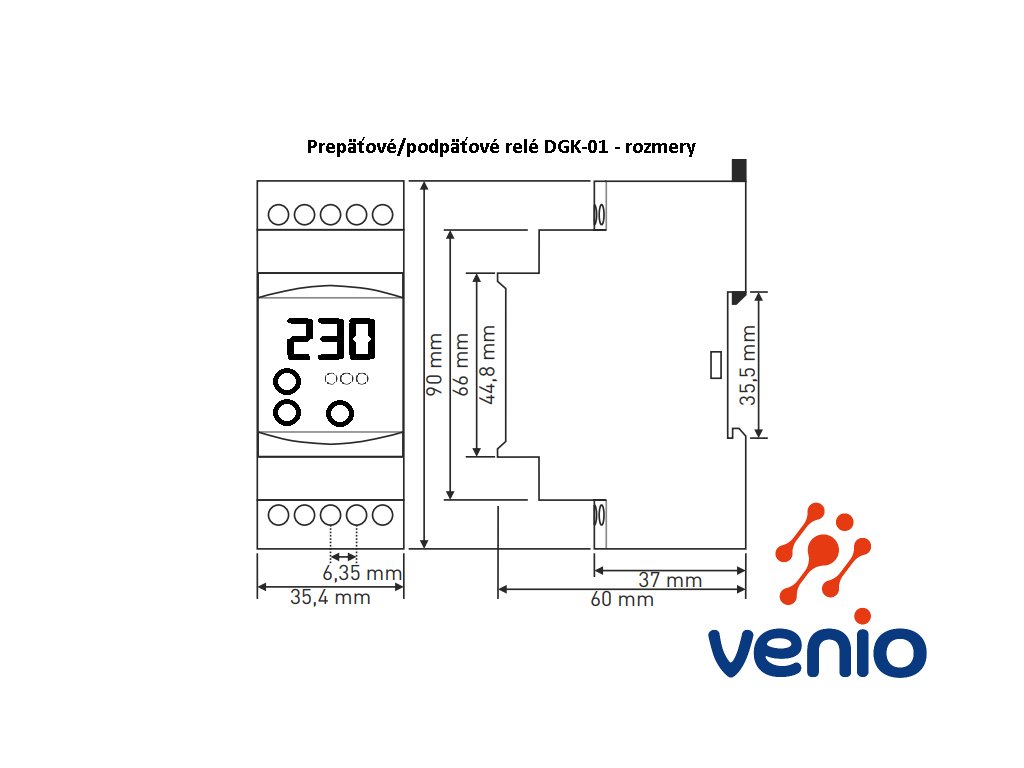

Rozmery: 35,4 x 60 x 90 mm
Hmotnosť: 0,1 kg
Výstupné relé SPDT: 5A 250V AC Odporová záťaž
Prevádzková nadmorská výška: <2000m
Priemer vodiča: max. 2,5 mm²



Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 230VAC
Displej: 3 číslice, výška 9 mm
Indikačná LED: 3x (1x podpätie, 1x prepätie, 1x výstup)
Montáž / rozmer: na DIN lištu, 90x35x60 mm
Nastaviteľný čas: 0,1-10 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
