Monitoring záťaže Emotron M20 s displejom, 3f do 999A

Podrobný popis

Monitoring záťaže Emotron M20, preťažovacie zariadenie

je špeciálne vyvinutý prístroj, ktorý je určený na ochranu proti preťaženiu alebo odľahčeniu (chodu na prázdno/na sucho) s možnosťou zapnutia výstrahy.
Prístroj chráni nielen motor, ale aj mechanické zariadenie, ktoré je motorom poháňané.  Monitorovacie relé pracuje na princípe presného merania viacerých elektrických veličín na prívode k motoru. Hlavné prínosy zariadenia sú: okamžitá kontrola záťaže točivého stroja v kW alebo v % výkonu, jednoduchá inštalácia, veľká variabilita a možnosti použitia, užívateľsky prehľadné a rýchle programovanie.

Emotron M20 poskytuje plne flexibilnú ochranu pre vaše točivé stroje (čerpadlá, ventilátory a pod...). Je možné zvoliť si ochranu proti
preťaženiu alebo odľahčeniu (chodu naprázdno/nasucho) s možnosťou výstrahy. Oneskorenie odozvy je možné nastaviť nezávisle pre preťaženie aj odľahčenie. Väčšiu využiteľnosť prináša aj možnosť programovateľných reléových výstupov (počet pokusov o rozbeh alebo počet pokusov o reverzáciu atď.).

Kde je vhodné nainštalovať monitor záťaže?

Na všetky aplikácie poháňané elektromotorom od 380V do 500V, (iné rozsahy napätia na dopyt) kde je potrebné získať kontrolu nad aktuálnym stavom zariadenia. Toto monitorovacie relé využíva motor ako senzor, preto nie je potrebné inštalovať ďalšie snímače iných veličín (tlaku, teploty apod.). Prístroj sa inštaluje do rozvodnej skrine, preto nie je potrebná dodatočná kabeláž k motoru či k stroju.

Príklady aplikácií:

• čerpadlá (ochrana čerpadlo proti chodu na sucho, odľahčenia alebo preťaženia)
• miešadlá (sledovanie čiastočného vynorenia, resp. zmeny viskozity)
• ventilátory (monitoring prietoku vzduchu, resp. záťaže vrtule)
• žeriavy (preťažovacie zariadenie žeriavov)
• kompresory
• dúchadlá
• drviče, podávače (vyhodnotenie zaseknutia veľkým kusom)
• dopravníkové pásy a šneky (vyhodnotenie zaseknutia šneku nečistotou)
• zhrabovadlá,  atď…..

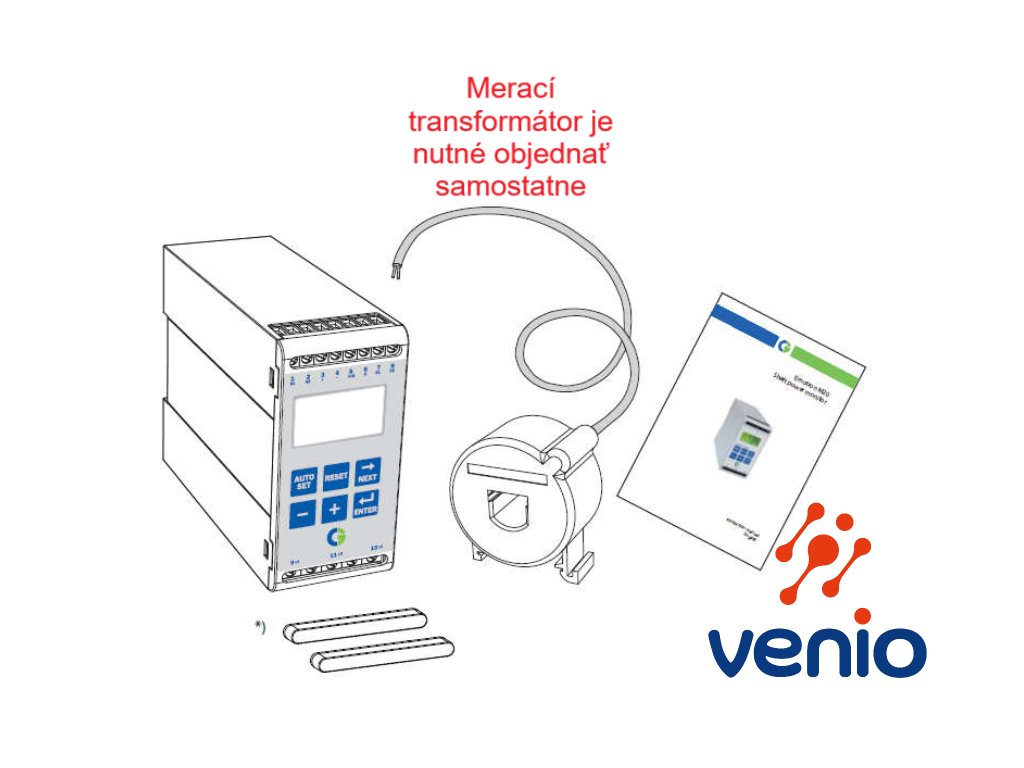

Monitorovacie relé Emotron M20 využíva externý prúdový transformátor CTMxxx, ktorý je nutné objednať samostatne podľa prúdu motora. Vybrať si môžete tu.

Technická špecifikácia Emotron M20: (staré označenie EL-FI M20)

Napájacie napätie: 3x400V AC (povolený rozsah 380V...500VAC) 50/60 Hz, Vlastný príkon: <6VA
Vstup z meranej fázy (podľa prúdu motora) cez prúdový transformátor:
do 10 A = CTM010
do 25 A = CTM025
do 50 A = CTM050
do 100 A = CTM100
nad 100 A = CTM010(2 závity) + prevodový transformátor xxx/5 podľa prúdu motora (viď tabuľka v prílohe)

LED displej: 1x4 miestny displej nameranej hodnoty, 1x2 miestny displej parametrov, indikátory
Prevádzková teplota: -20°C...+50°C
Omeškanie merania po štarte nastaviteľné od 1 do 999 sekúnd
Hysterézia výkonu od 0 do 50%, nastaviteľná po 1%
Omeškanie odozvy pre max.: 0,1 až 500 sekúnd
Omeškanie odozvy pre min.: 0,1 až 500 sekúnd
Reléové výstupy 2x SPST: 5A@240VAC záťaž AC1 / 1,5A@240VAC pre záťaž AC12
Analógový výstup 4-20mA (záťaž max. 500Ohm)
Digitálny vstup max. 240VAC (high > 24VAC/DC / low <1VAC/DC)
Istenie: rýchla poistka max. 10A
Montáž na DIN lištu, rozmery 45x90x115mm
Krytie IP20

M20 nie je vhodné na meranie záťaže motora, ktorý je poháňaný cez frekvenčný menič.
Staršie verzie prístroja boli známe pod označením EL-FI M20, EL-FI PM, EL-FI FM.
