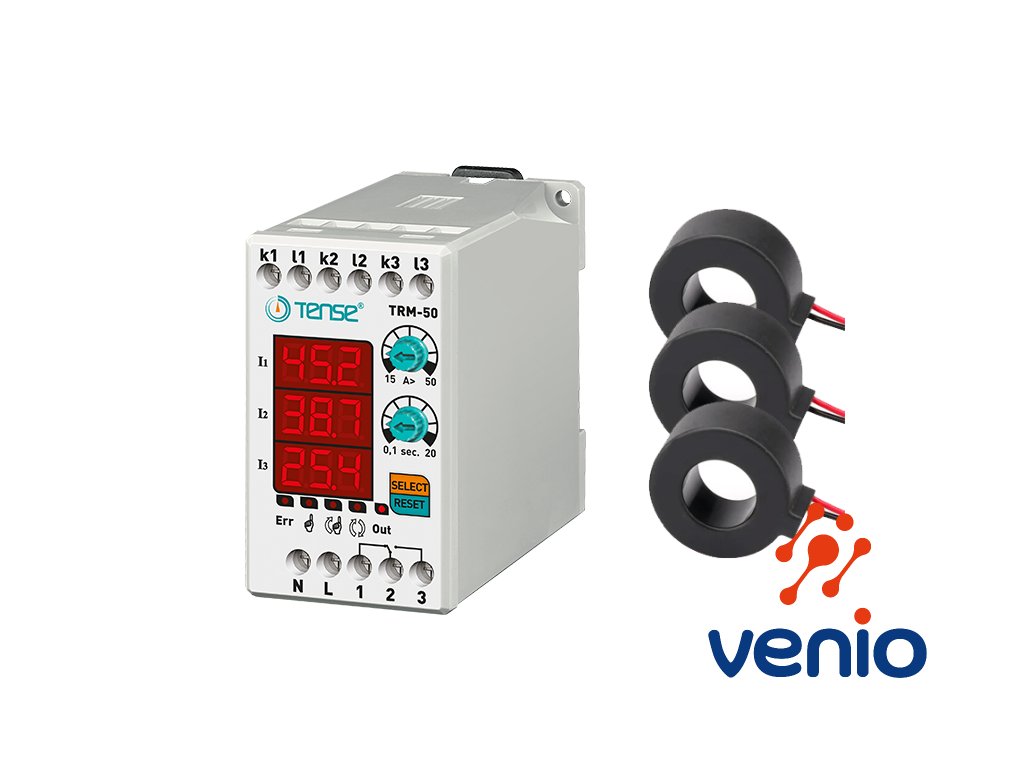

Monitorovacie prúdové relé TRM-50 s displejom, 3f do 50A

Kód: TRM050
79 € / ks 94,80 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
17.12.2024

Monitorovacie prúdové relé TRM-50 s displejom,
3-fázové do 50A, prúdové transformátory v balení

Digitálne nadprúdové relé preťaženia TRM-50 s displejom pre zobrazenie aktuálneho prúdu na každej fáze a ochranu motora proti nadprúdu a preťaženiu. Toto digitálne preťažovacie relé je navrhnuté tak, aby zabránili poškodeniu motora/záťaže vysokými prúdmi a súčasne umožnili kontrolu aktuálneho prúdu pretekajúceho v každej fáze na displeji.  Tieto hodnoty prúdu zobrazuje 3x 3-miestny displej. Vďaka výstupnému prepínaciemu relé SPDT "Out" umožňujú tiež ovládanie resp. odpojenie/vypnutie záťaže pri dosiahnutí nastavenej hodnoty nadprúdu.

Digitálne relé TRM-50 využíva externé prúdové transformátory dodávané v balení so zariadením, výrobcom je povolené používať iba kombináciu s prúdovými transformátormi dodávanými v balení so zariadením.

Technická špecifikácia TRM-50:
Napájacie napätie: 230VAC (150V...260VAC) 50/60 Hz, Vlastný príkon: <6VA
Prevádzková teplota: -20°C...+55°C
LED displej: 3x3 miestny displej, 5x indikačná LED
Asymetria prúdu: 50% (pevne nastavená)
Nastaviteľný nadprúd (Preťaženie) v rozsahu:
TRM-50 = 15A - 50A
Nastaviteľný čas čakania na poruchu (t):
TRM-50 = 0,1 s. - 20 sek.
Pripojenie: skrutkové svorky
Výstupné relé: 5A / 250VAC (odporové zaťaženie)
Priemer kábla max.: 2,5 mm²
Hmotnosť: Max. 250 gr.
Montáž: na DIN lištu alebo na dve skrutky
Prevádzková nadmorská výška: <2000m.

Detailné informácie

Podrobný popis

Monitorovacie prúdové relé TRM-50 s displejom,
3-fázové do 50A, prúdové transformátory v balení

Digitálne nadprúdové relé preťaženia TRM-50 s displejom pre zobrazenie aktuálneho prúdu na každej fáze a ochranu motora proti nadprúdu a preťaženiu. Toto digitálne preťažovacie relé je navrhnuté tak, aby zabránili poškodeniu motora/záťaže vysokými prúdmi a súčasne umožnili kontrolu aktuálneho prúdu pretekajúceho v každej fáze na displeji.  Tieto hodnoty prúdu zobrazuje 3x 3-miestny displej. Vďaka výstupnému prepínaciemu relé SPDT "Out" umožňujú tiež ovládanie resp. odpojenie/vypnutie záťaže pri dosiahnutí nastavenej hodnoty nadprúdu.

Digitálne relé TRM-50, TRM-100, TRM-200, TRM-300, TRM-400 využívajú externé prúdové transformátory dodávané v balení so zariadením.
Relé TRM-50, TRM-100, TRM-200, TRM-300, TRM-400 je dovolené používať iba s prúdovými transformátormi dodávanými v balení so zariadením.

Technická špecifikácia TRM-xxx:
Napájacie napätie: 230VAC (150V...260VAC) 50/60 Hz, Vlastný príkon: <6VA
Prevádzková teplota: -20°C...+55°C
LED displej: 3x3 miestny displej, 5x indikačná LED
Asymetria prúdu: 50% (pevne nastavená)
Nastaviteľný nadprúd (Preťaženie) v rozsahu:
TRM-50 = 15A - 50A
TRM-100 = 40A - 100A
TRM-200 = 90A - 200A
TRM-300 = 190A - 300A
TRM-400 = 290A - 400A
Nastaviteľný čas čakania na poruchu (t):
TRM-50, TRM-100 = 0,1 s. - 20 sek.
TRM-200,TRM-300, TRM-400 = 1 s. - 200 sek.

Pripojenie: skrutkové svorky
Výstupné relé: 5A / 250VAC (odporové zaťaženie)
Priemer kábla max.: 2,5 mm²
Hmotnosť: Max. 250 gr.
Montáž: na DIN lištu alebo na dve skrutky
Prevádzková nadmorská výška: <2000m.

Použitie TRM-50 a princíp činnosti:

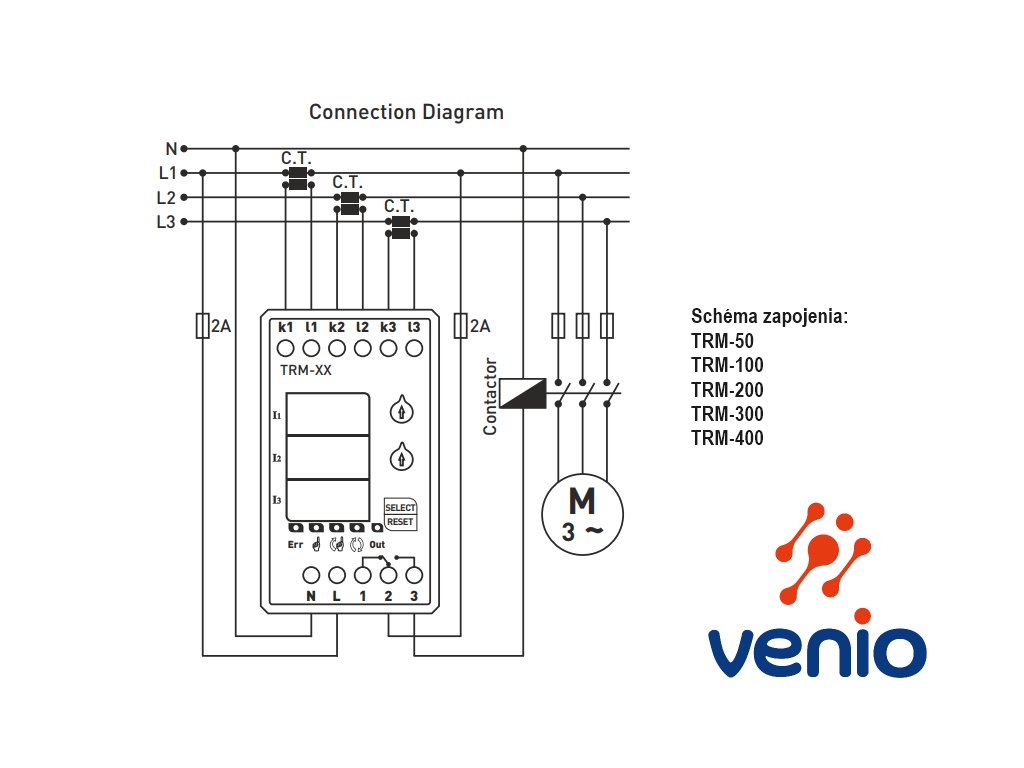

Vykonajte zapojenie zariadenia a priložených prúdových transformátorov podľa schémy zapojenia v návode. Po vykonaní pripojenia zapnite zariadenie. Počas prvých 5 sekúnd po pripojení zariadenia pod napätie displej zobrazuje užívateľom nastavené hodnoty. Zároveň počas prvých 5 sekúnd preťažovacie relé nemonitoruje nábehové prúdy, aby bol umožnený štart záťaže.

Preťaženie:
Keď je preťažovacie relé TRM-xxx pod napätím, môžete vykonať nastavenie prúdu preťaženia pomocou otočného ovládača "A>". Počas nastavovania sa nastavená hodnota zobrazuje na displeji. Čas oneskorenia môžete nastaviť pomocou otočného ovládača „t“(sec.). Počas nastavovania sa nastavená hodnota zobrazuje na displeji. Povolený rozsah nastavenie nájdete v technickej špecifikácii.
Keď je zariadenie pod napätím a namerané hodnoty sú pod nastavenou úrovňou, výstupné relé "Out" je aktivované, kontaktný výstup spojí svorky 2 a 3, indikačná LED "Out" svieti. Ak prúd dosiahne vyššie hodnoty ako nastavený vysoký prúd (A>), zariadenie počíta čas oneskorenia "t" a rozsvieti sa LED kontrolka "ERR". Pokiaľ trvá nadprúd viac ako nastavený čas "t"  relé "Out" sa vypne, kontaktný výstup spojí svorky 2 a 1, indikačná LED "Out" zhasne.

Demurrage (štartovací prúd):
Po zopnutí alebo resete zariadenie nekontroluje nábehový prúd po dobu 5 sekúnd. Toto umožňuje rozbeh motora bez úvodného merania prúdu.

Asymetria záťaže:
Ak existuje viac ako 50% rozdiel medzi najvyšším a najnižším prúdom prechádzajúcim fázami, zariadenie (TRM-50, TRM-100, TRM-200, TRM-300) prejde do poruchy asymetrie do 2 sekúnd. (Toto zabraňuje poškodeniu motora, ak v systéme vypadne jedna fáza a motor beží iba na dve fázy z troch fáz.)  Keď zariadenie vstúpi do chyby asymetrie, skupina displejov dvoch fáz (s rozdielom >50%) spôsobujúcich poruchu bliká a LED dióda chyby "Err" svieti.
Zariadenie sa musí manuálne resetovať, aby sa odstránila chyba asymetrie "Err".

Režimy resetovania chyby:
Manuálny režim: Ak je aktivovaný, pri chybe vysokého prúdu je potrebné stlačiť tlačidlo reset, aby sa zariadenie resetovalo. Keď je zariadenie v tomto režime, indikačná LED "prst" sa rozsvieti.
Poloautomatický režim: Ak je aktivovaný, zariadenie automaticky resetuje systém 3-krát pri chybe vysokého prúdu. Zariadenie čaká na ďalšiu chybu (4-tú v poradí), aby bol potrebný manuálny reset. Keď je zariadenie v tomto režime, indikačná LED "prst-šípka" sa rozsvieti.
Automatický režim: Ak je aktivovaný, zariadenie automaticky resetuje systém pri každej chybe vysokého prúdu. Keď je zariadenie v tomto režime, indikačná LED "šípka-šípka" sa rozsvieti.

Poznámka: Stlačením tlačidla "SELECT" na 10 sekúnd zmeníte režim. Indikačné LED režimu resetovania sa zmení.

Varovania:
- Prístroj používajte iba podľa návodu.
- Zariadenie nepoužívajte vo vlhku.
- Zahrňte do zostavy vypínač a istič.
- Umiestnite vypínač a istič do blízkosti zariadenia, aby ich obsluha mohla ľahko dosiahnuť.
- Označte vypínač a istič ako súvisiace odpojenie pre zariadenie.
Maximálne prúdy, ktoré sa môžu aplikovať na zariadenia: TRM-50 max. 50A, TRM-100 max. 100A, TRM-200 max. 200A, TRM-300 max. 300A.
Ak sa použije prúd nad tieto hodnoty, zariadenie môže vykonať nesprávne meranie alebo sa môže poškodiť.

Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.25 kg
Napájanie: 230VAC
Displej: 3x 3 číslice, výška 9 mm
Indikačná LED: 5x (1x chyba, 1x ručne, 1x poloautomat, 1x automat. reset, 1x výst.relé)

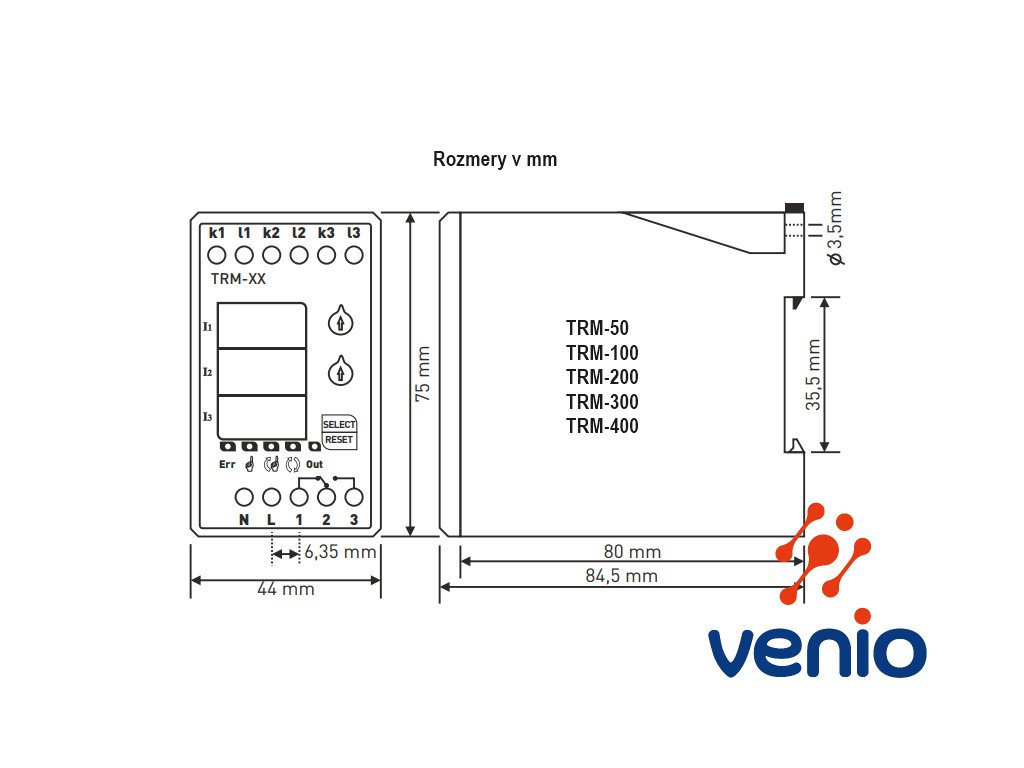

Montáž / rozmer: na DIN lištu, 85x44x75 mm
Nastaviteľný čas: 0,1-20 sekúnd
Výstupné relé: 1x relé 5A 250V AC, SPDT
Rozsah meraného prúdu: od 15A do 50A
