Program pre PR200 - meranie teploty transformátora 4xPt100
sw.10220010

Umožňuje sledovanie teploty na 4 miestach v transformátore
(3x vinutie = T1, T2, T3, 1x jadro = T4) a zobrazenie aktuálnej teploty v °C na displeji.
Následne riadi zapínanie a vypínanie výstupných relé podľa nastavených parametrov pre

• ventilátor
• alarm
• ovládanie hl. stýkača
• porucha snímača

Funkcie programu 10220010 -TRAFO4Pt100:

• Sledovanie teploty na 4 miestach v transformátore (možná úprava na ľubovoľné zariadenie)
  (3x vinutie = T1, T2, T3, 1x jadro = T4) a zobrazenie aktuálnej teploty v °C na displeji.
• Zopnutie výstupného relé DO1 a vypnutie DO2 na ovládanie ventilátora pri prekročení teploty T1, T2 ,T3, T4 nad 70°C
  (hodnota s označením („T:VenSet“ je užívateľsky nastaviteľná)

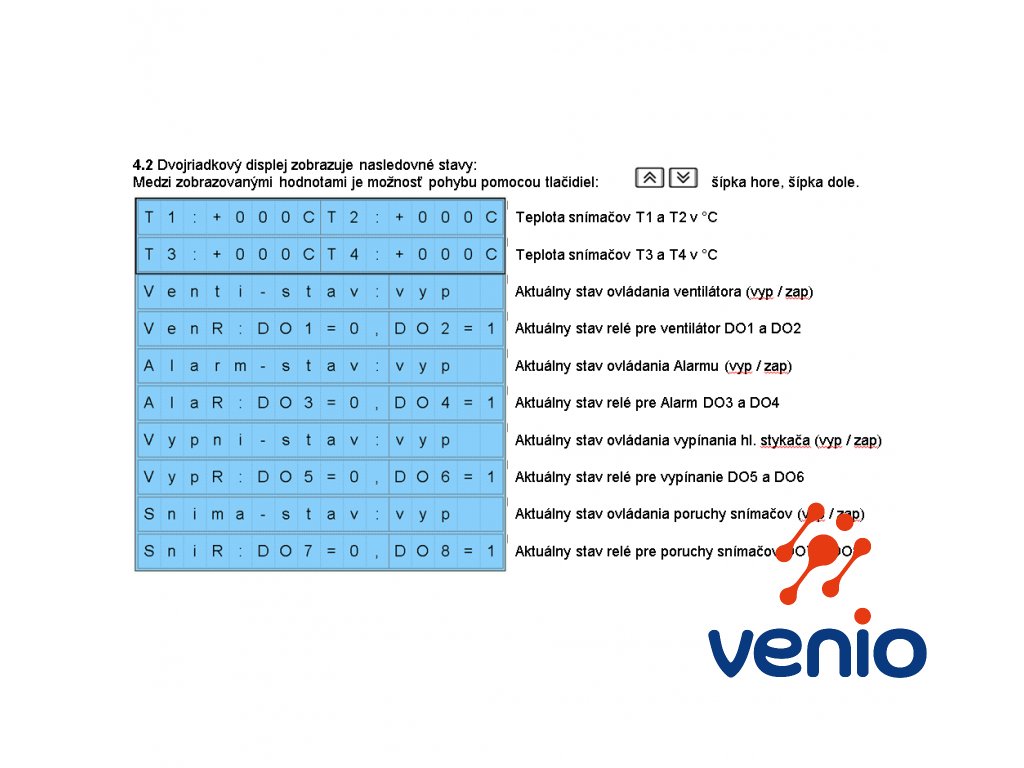

  Táto udalosť je tiež indikovaná svietiacou zelenou diódou F1.
  Po zaznamenaní teploty vyššej než „VenSet“ zostane relé zopnuté min. 5 min.
• Zopnutie výstupného relé DO3 a vypnutie DO4 na ovládanie indikácie Alarmu pri prekročení teploty T1, T2, T3. T4 nad 120°C
  (hodnota s označením („T:AlmSet“ je užívateľsky nastaviteľná).
  Po zaznamenaní teploty vyššej než „AlmSet“ zostane relé zopnuté min. 1 min.
• Zopnutie výstupného relé DO5 a vypnutie DO6 na ovládanie indikácie Alarmu pri prekročení teplotyT1, T2, T3, T4  nad 140°C
  (hodnota s označením („T:VypSet“ je užívateľsky nastaviteľná).
  Po zaznamenaní teploty vyššej než „VypSet“ zostane relé zopnuté min. 1 min.
• Zopnutie výstupného relé DO7 a vypnutie DO8 na signalizáciu rozpojeného alebo nefunkčného snímača Pt100.
  Táto chyba je tiež indikovaná blikajúcou červenou diódou F2.

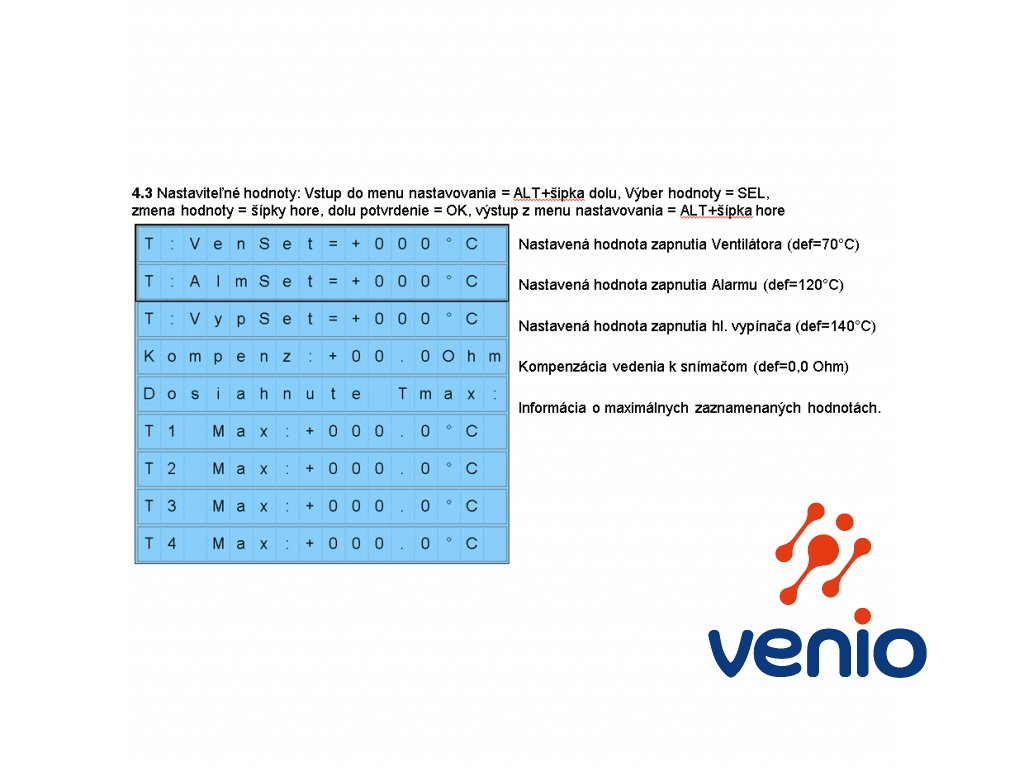

• Zaznamenanie najvyššej dosiahnutej hodnoty T1, T2 ,T3, T4 a jej zobrazenie v menu na displeji.
• Nastavenie kompenzácie odporu pri dlhom vedení k Pt100.
  Hodnota „Kompenz“ je užívateľsky nastaviteľná, výrobné nastavenie je 0,0 Ohm.
• Iné užívateľské funkcie je možné pridať alebo upraviť na požiadanie zákazníka za príplatok.
