Program pre PR200 - prevodník pre 4 analógové vstupy s výstupom 2x relé pre každý vstup
Kód: 10240515Súvisiaci tovar
Podrobný popis
Program pre PR200 - prevodník pre 4 analógové vstupy s výstupom na 2x relé pre každý vstup
sw.10240515

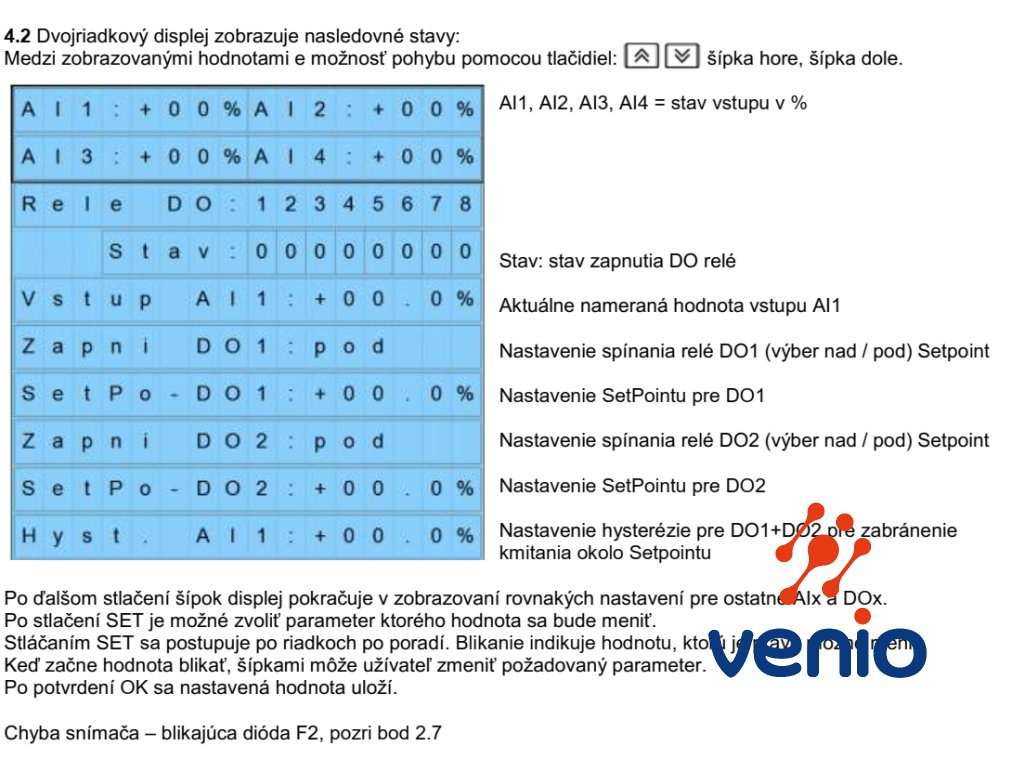

Program riadi zapínanie 2x výstupných relé DOx pre každý analógový vstup AI (4-20mA / 0-10V / RTD snímače / odporový vstup). Stav výstupných relé je riadený podľa úrovne každého zo 4-och analógových vstupov. Na displeji programovateľného relé PR200 sa zobrazuje aktuálna úroveň vstupu v rozsahu 0,0 – 99,9%.
Pre každý analógový vstup je individuálne nastaviteľná hodnota dvoch výstupných relé. Zapnutie každého relé je možné nastaviť pri poklese hodnoty pod SetPoint alebo pri stúpnutí nad SetPoint. Pre každý analógový vstup AI je možné nastaviť hysterézu spínania zhodnú pre dvojicu relé.
PR200 zobrazuje na displeji aktuálny stav všetkých výstupných relé DOx. Indikácia počtu zapnutých relé je tiež pomocou blikajúcej zelenej LED diódy F1: počet bliknutí = počet práve zopnutých relé. Medzi posledným a prvým bliknutím je vždy 1,5 sek. prestávka. Keď nie je zapnuté žiadnerelé, dióda F1 svieti trvale.
Indikácia počtu počtu chybných alebo nepripojených analógových vstupov AIx pomocou blikajúcej červenej LED diódy F2. Počet bliknutí = počet chybných alebo nepripojených analógových vstupov. Keď dióda nebliká, všetky analógové vstupy majú signál.
Iné užívateľské funkcie alebo úpravu pre iný typ vstupu (PTC, NTC snímače) je možné pridať alebo upraviť na požiadanie zákazníka za príplatok.
Dodatočné parametre
| Kategória: | Užívateľské riešenia, hotový softvér pre programovateľné relé |
|---|---|
| Hmotnosť: | 0.05 kg |
