Regulátor teploty s časovačom do panelu TC544C-CE (2x relé 1x SSR výstup)
Kód: TC544CCESúvisiaci tovar
Podrobný popis
Regulátor teploty s časovačom do panelu TC544C-CE, PID & On/Off pre ohrev alebo chladenie.
Panelový regulátor teploty TC544C-CE je regulátor s bielymi číslicami pre ohrev alebo chladenie pre montáž do panelu s univerzálnym vstupom.
Ako vstupný signál slúži odporový snímač teploty Pt100 alebo termočlánky TC typu J,K,T,R,S.
Regulátor má jasný a veľký, dobre čitateľný dvojriadkový 4-číslicový displej.
Horný riadok je biely s výškou číslic 15,3 mm, dolný riadok zelený s výškou číslic 8 mm.
Napájanie 230VAC, alebo napätie z rozsahu 90 - 270VAC/DC

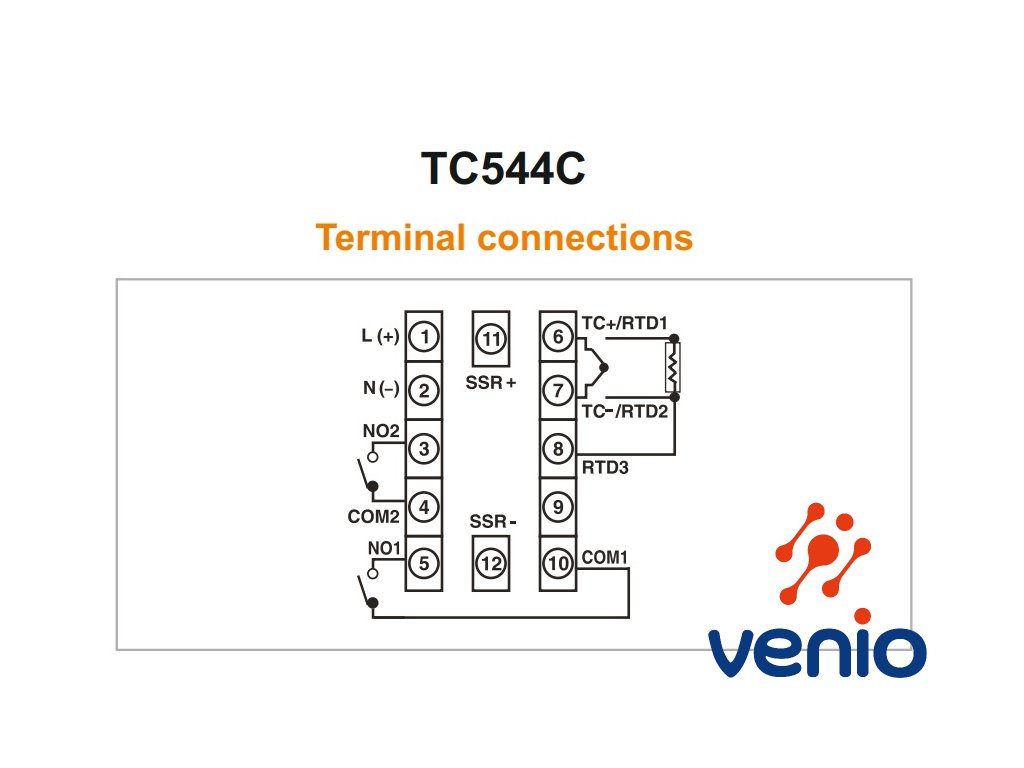

Na výstupe je k dispozícii 2x relé SPST 5A/250VAC a 1x SSR výstup 12VDC 30 mA.
Hlavný výstup je voliteľný medzi relé 1 alebo SSR. Relé 2 má funkciu "Alarm".
Rozmery pre montáž do panelu 48 x 48 x 80 mm / montážny otvor 46x46 mm.
Rozmery pre montáž do panelu 48 x 48 x 80 mm / montážny otvor 46x46 mm.
Toto zariadenie je určené na bežné aplikácie regulácie teploty pre ohrev alebo chladenie v prostredí skladov, strojov, obchodov, ľahkého priemyslu, potravinárstva, spracovaniu materiálov, jednoúčelových pecí a podobne. Obzvlášť vhodný v priesotoroch s vysokou svetlosťou kde je jeho vysoko svietivý displej dobre čitateľný.
Regulátor má nasledovné vlastnosti a funkcie:
ON/OFF, PID regulátor teploty.
Dwell mode = funkcia spustenia časovača, po dosiahnutí teploty udržuje teplotu nastavený čas
Automatické ladenie parametrov PID v režime Auto Tune / Self Tune
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: ON/OFF, PID auto, PID ručne P, I, D.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SetPoint.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna, súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Napájanie 230VAC
Dwell mode = funkcia spustenia časovača, po dosiahnutí teploty udržuje teplotu nastavený čas
Automatické ladenie parametrov PID v režime Auto Tune / Self Tune
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: ON/OFF, PID auto, PID ručne P, I, D.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SetPoint.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna, súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Napájanie 230VAC
Dodatočné parametre
| Kategória: | Regulátory teploty |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.2 kg |
| Napájanie: | 230 VAC |
| Vstupný signál: | RTD, TC |
| Displej: | 2x 4 znaky |
| Farba číslic (LED): | biela, zelená |
| Výška číslic: | meraná hodnota 4x15,3 mm, setpoint 4x8 mm |
| Typ snímača pre vstup: | RTD: Pt100, TC: J, K, R, S, T |
| Sériová zbernica: | NIE |
| Indikačná LED: | 4x červená (Out1,Out2,T=autotune,S=časovač) |
| Montáž / rozmer: | do panelu, 48x48mm, hĺbka 90 mm |
| Výstupné relé: | 2x 5A/250VAC (odporová záťaž), 1x SSR 12VDC |
