TRM202-H2.RR univerzálny on/off regulátor do panelu, 2-kanálový

Kód: 58363
Tip
Značka: Akytec
158 € / ks 189,60 € vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
16.10.2024
TRM202-H2.RR univerzálny panelový dvojkanálový on/off regulátor

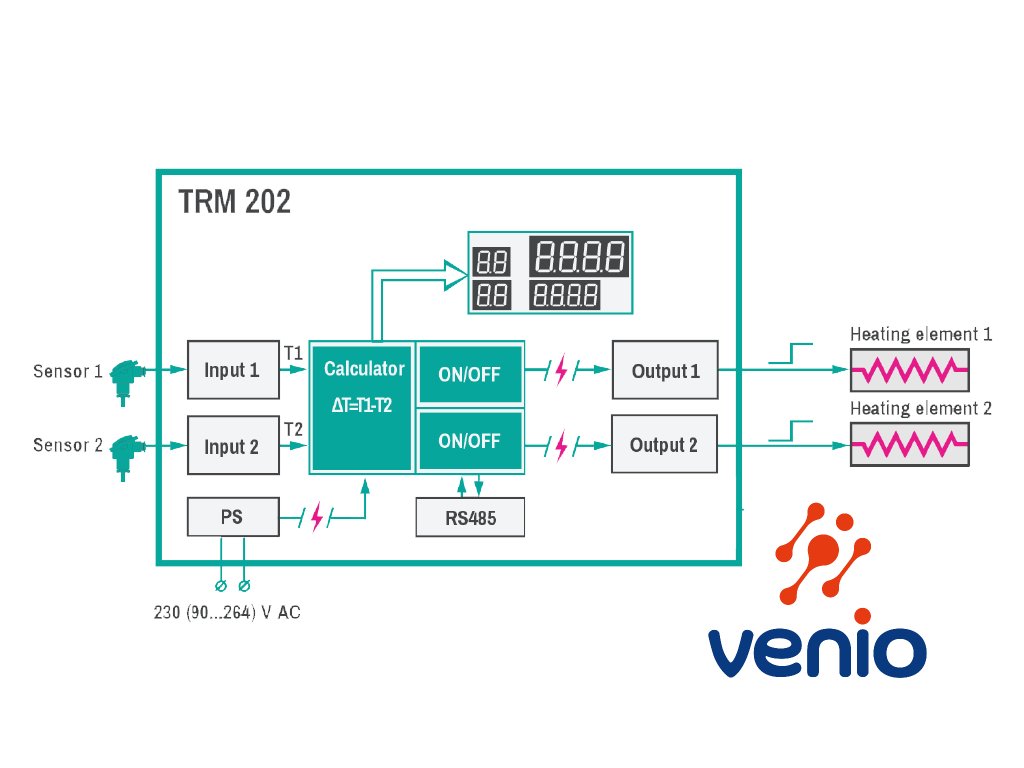

TRM202 je univerzálny regulátor do panelu (2-kanálový on/off kontrolér) určený pre reguláciu procesov s dvomi vstupnými signálmi a dvomi výstupnými signálmi. Jeho nasadenie je tiež možné s využitím iba jedného vstupu a výstupu. TRM202 je zariadenie určené na miestne meranie, zobrazovanie, kontrolu a reguláciu rôznych fyzikálnych procesných veličín, ako je tlak, teplota, prietok, hladina, vzdialenosť, vlhkosť a pod. Rozmery pre montáž do panelu 96 x 48 x 100 mm.

Vlastnosti TRM202-H2.RR:
2x R = reléový výstup SPDT 8 A, 230 V AC
Napájanie: 230VAC / 6VA
Komunikácia RS485 - protokol Modbus RTU, Modbus ASCII, Akytec
Vstupné signály: RTD: Pt100, Pt50, termočlánok TC: B, J, N, K, S, R, A, T
Vstupné signály: 0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1 V
Rozmery pre montáž do panelu 96 x 48 x 100 mm.


Detailné informácie

Podrobný popis

TRM202-H2.RR univerzálny dvojkanálový on/off regulátor do panelu

TRM202 je univerzálny regulátor do panelu (2-kanálový on/off kontrolér) určený pre reguláciu procesov s dvomi vstupnými signálmi a dvomi výstupnými signálmi.
Jeho nasadenie je tiež možné s využitím iba jedného vstupu a výstupu. TRM202 je zariadenie určené na meranie, zobrazovanie, kontrolu a reguláciu
rôznych fyzikálnych procesných veličín, ako je tlak, teplota, prietok, hladina, vzdialenosť, vlhkosť a pod. Najčastejšie použitie ako regulátor teploty s dvomi rôznymi meraniami a dvomi výstupnými špirálami, alebo regulátor tlaku.

Vlastnosti TRM202-H2.RR:
2x R = reléový výstup SPDT 8 A, 230 V AC
Napájanie: 230VAC / 6VA
Komunikácia RS485 - protokol Modbus RTU, Modbus ASCII, Akytec
Vstupné signály: RTD: Pt100, Pt50, termočlánok TC: B, J, N, K, S, R, A, T
Vstupné signály: 0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1 V
Rozmery pre montáž do panelu 96 x 48 x 100 mm.

TRM202 je zariadenie určené na meranie, zobrazovanie, kontrolu a reguláciu rôznych fyzikálnych procesných veličín, ako je tlak, teplota, prietok, hladina, vzdialenosť, vlhkosť a pod. Univerzálne analógové vstupy a voliteľné výstupy poskytujú pri používaní regulátora mimoriadnu flexibilitu najmä pri vytváraní nezávislých malých miestnych automatických riadiacich a regulačných systémov. Oblasť nasadenia je v rôznych technologických procesoch, v oblastiach ľahkého a ťažkého priemyslu, vodného hospodárstva, poľnohospodárstva, tepelného a iného technologického spracovania materiálov a podobne.

TRM202 slúži ako:
- regulátor tlaku (napr. spolu so snímačom tlaku PD111)
- regulátor hladiny (spolu so snímačom PT20eco)
- regulátor prietoku
- regulátor vlhkosti (napr. spolu so snímačom PVT10/PVT100)
- regulátor teploty (pre aplikácie s jedným snímačom teploty môžete využiť priamo regulátor teploty TRM500)
- regulátor iných veličín

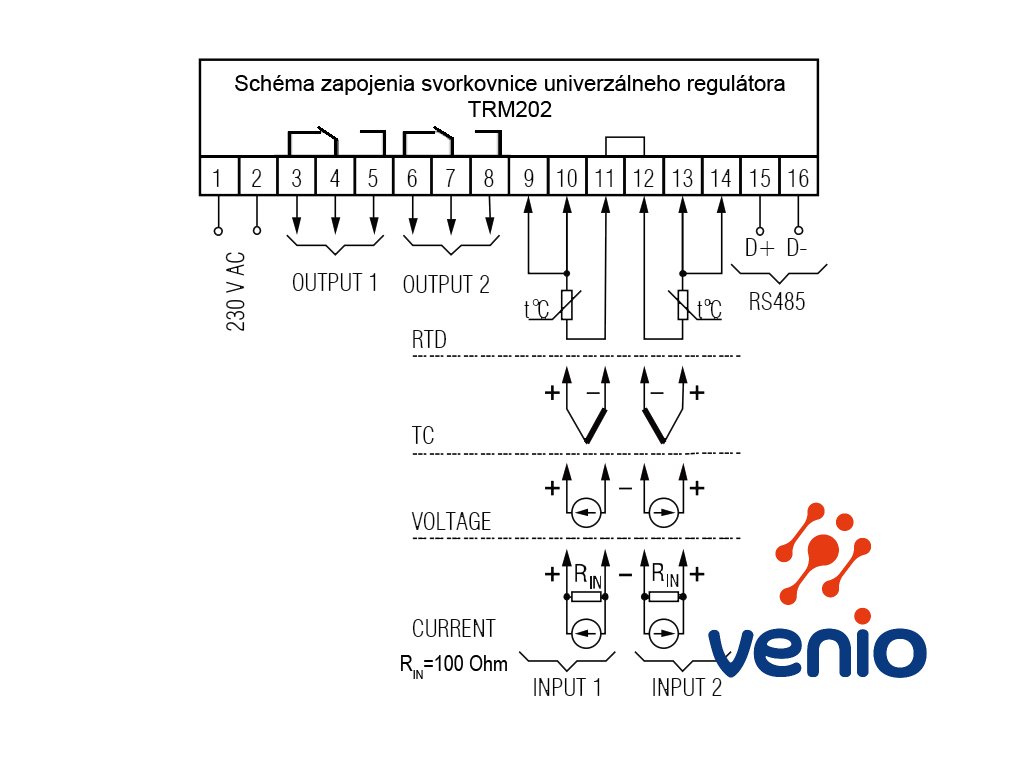

Vstupy sú univerzálne a môžu byť konfigurované zákazníkom pri inštalácii. Pripojiť je možné nasledovné zdroje signálov:
– termočlánok (typ: B, J, N, K, S, R, A, T)
– odporový vstup (typ: Pt50, Pt100) – z nášho sortimentu môžete využiť napríklad snímač teploty vzduchu DTS125L – Pt100.
– analógový prúdový signál 4-20 mA, 0-20 mA, 0-5 mA
– analógový signál 0-1 V, -50 … +50 mV

Iné zakázkové kombinácie umožňujú navoliť nasledovné výstupy:
– R – reléový výstup SPDT 8 A, 230 VAC
– T – polovodičový NPN výstup
– C – polovodičový TRIAK výstup
– S – polovodičový SSR výstup
– I – analógový výstup 4-20 mA
– U – analógový výstup 0-10V
Výstupy si volí užívateľ pri objednávke pričom štandardné kombinácie výstupov sú RR a RI, na zakázku je možné dodať ľubovoľnú kombináciu z vyššie uvedených.

Štandardné skladové verzie: TRM202.H2.RR alebo TRM202.H2.RI


Funkcie výstupu regulátora:
analógové výstupy sú nastaviteľné buď ako priame zrkadlenie vstupov napr.:(4-20mA/4-20mA), alebo ako prepočet vstupov - prevodník do iného druhu signálu napr.:(Pt100/4-20mA).

Regulátor TRM202 je k dispozícii v troch rôznych konštrukčných verziách:
H1 – pre montáž do panelu s rozmermi 96x96x70 mm
H2 – pre montáž do panelu s rozmermi 96x48x100 mm (štadard)
H3 – pre montáž priamo na stenu s rozmermi 105x130x65 mm

Funkcie a výhody regulátora TRM202:
• Meranie hodnoty procesu a jeho prevod na výstup (univerzálny prevodník do panelu) nezávisle od vstupu snímača
• Zobrazenie procesných hodnôt a konfiguračných parametrov na dvoch 4-miestnych LED displejoch
• Zmäkčenie a filtrovanie vstupného signálu
• Korekcia signálu, funkcia druhej odmocniny
• Výpočet rozdielu medzi dvoma signálmi a nadväzné spracovanie výstupu
• Nezávislá kontrola dvoch procesných premenných alebo trojstupňová kontrola jednej procesnej premennej
• Sieťové pripojenie pomocou rozhrania RS485 s protokolom Modbus RTU a Modbus ASCII alebo akYtec, v úrovni ako slave
• Prevod vstupného signálu na výstupný signál 4-20 mA alebo 0-10 V
• Reléový výstup
• Alarmový výstup
• Zisťovanie chyby snímača / vstupu
• Indikácia chyby
• Konfigurácia pomocou funkčných klávesov

Dodatočné parametre

Kategória: Univerzálne regulátory
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: 230 VAC
Vstupy/Výstupy: 2AI / 2DO
Vstupný signál: RTD, TC, 0-1V, -50...+50mV, 0-5mA, 0-20mA, 4-20mA
Displej: 2x 4 znaky
Farba číslic (LED): meraná hodnota = červená, setpoint = zelená
Výška číslic: meraná hodnota 4x20mm, setpoint 4x14mm
Typ snímača pre vstup: RTD: Pt50, Pt100 ( 2, 3 vodič), TC: A, B, J, K, L, N, R, S, T
Sériová zbernica: RS485 (Modbus RTU)
Indikačná LED: 5x červená
Montáž / rozmer: do panelu, 96x48mm, hĺbka 100 mm
