Týždenné časové relé TS2M1-1-16A-230, s displejom na DIN lištu

Podrobný popis

Týždenné spínacie hodiny TS2M1-1-16A-230, montáž na DIN lištu

Digitálne týždenné časové hodiny s LCD displejom TS2M1-1-16A-230 sú určené na automatické zopnutie a vypnutie elektrických zariadení podľa nastaveného programu počas celého týždňa. Sú vhodné pre osvetlenie, vykurovanie, ventilátory a iné spotrebiče s požiadavkou na opakované časové riadenie.

Vlastnosti:

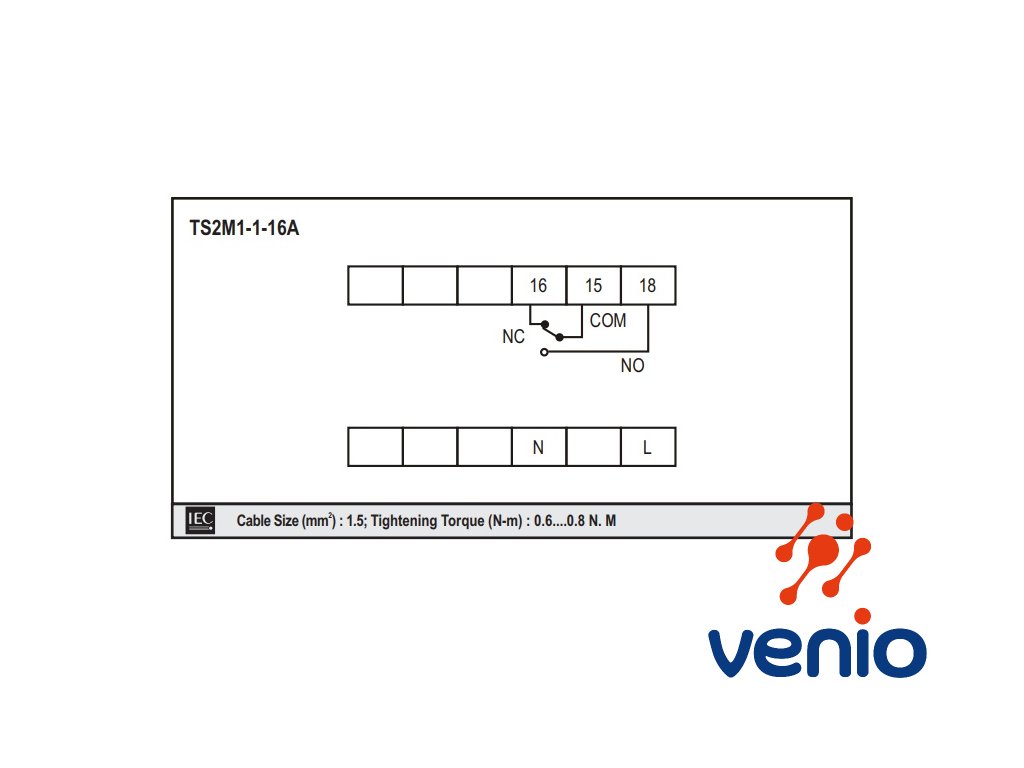

- 1× prepínací kontakt (SPDT) 16 A / 250 V AC
- napájanie 230 V AC ±10 % (50/60 Hz)
- programovanie po dňoch v týždni, spolu až 50 ON/OFF krokov
- možnosť nastaviť 2 až 8 nezávislých programov (2x25 krokov, až po 8x6 krokov)

Režimy: Auto / Trvalo zapnuté / Trvalo vypnuté
Funkcia Holiday (dovolenka) – dočasné pozastavenie programu
Presnosť reálneho času: ±15 min/rok @ 25 °C
LCD displej bez podsvietenia (zobrazenie času a čísla kroku)
Záloha pamäte – lítiová batéria s rezervou až 10 rokov

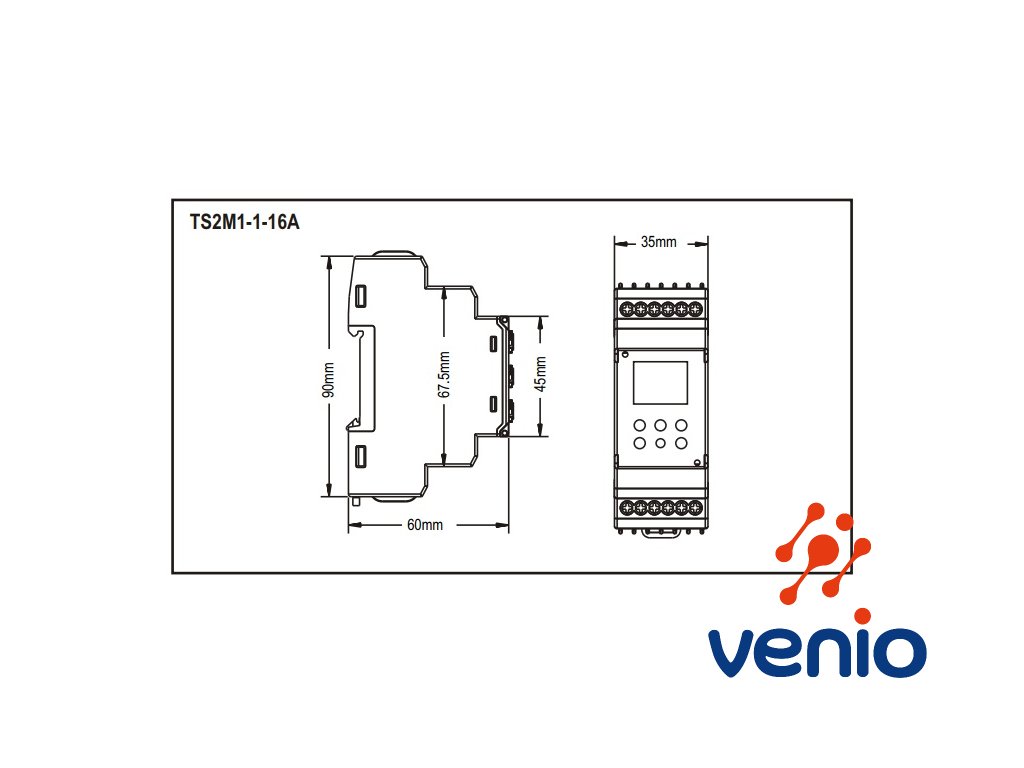

Montáž na DIN lištu hšv: 60x35x90mm, krytie IP20

Použitie: Automatické ovládanie osvetlenia, reklám, kúrenia, ventilácie alebo iných zariadení s opakovaným týždenným cyklom

Funkcie ovládania:

Nastavenie hodín (Adjusting Clock)
Umožňuje nastavenie aktuálneho dňa, hodín, minút a sekúnd. Možno zvoliť formát 24 h alebo 12 h (AM/PM). Toto nastavenie slúži ako základ pre všetky časové programy.

Týždenný časovač (Weekly Timer Operation)
Riadi zopnutie a vypnutie relé podľa naprogramovaných časov ON a OFF pre jednotlivé dni alebo skupiny dní v týždni. Zariadenie podporuje maximálne 50 krokov (napr. 25 zapnutí a 25 vypnutí). Každý krok predstavuje jeden časový úsek.

Režim dovolenky (Holiday Setting)
Umožňuje definovať až 16 konkrétnych dátumov, počas ktorých sa program dočasne nevykonáva. Po uplynutí týchto dní sa automaticky obnoví bežný týždenný program.

Trvalé zapnutie / vypnutie (Permanent Override ON / OFF)
Slúži na manuálne zapnutie alebo vypnutie výstupu bez ohľadu na aktuálne nastavený program. Po deaktivácii sa opäť obnoví automatický režim.

Zámok klávesnice (Keypad Lock)
Umožňuje uzamknutie alebo odomknutie jednotlivých tlačidiel. Po uzamknutí nie je možné meniť nastavené parametre, čím sa predchádza nechcenému preprogramovaniu.

Počet krokov programu (Programmable No. of Steps)
Umožňuje zvoliť maximálny počet krokov (ON/OFF) pre každý program. Možné rozsahy: od 6 do 25 krokov. Menší počet krokov sa využíva pri jednoduchších opakovaniach, väčší pri detailných harmonogramoch.

Povolenie / zakázanie programu (Enable / Disable Program)
Umožňuje dočasne deaktivovať vybraný program bez jeho vymazania. Vhodné napríklad pri sezónnych zmenách – program ostane uložený, ale neovplyvňuje výstup, kým sa znova neaktivuje.

Postup programovania (stručne):
- Ovládanie prebieha priamo na paneli pomocou tlačidiel PRG, SET/△, ESC, RST, ENT (viď foto v galérii).
- Displej zobrazuje stav AUTO, prípadne Holiday, stav relé, deň v týždni a programovací režim.
- Zariadenie pracuje v týždennom cykle a umožňuje režimy Auto / trvalé zapnutie / trvalé vypnutie.
- Max. kapacita je 50 ON krokov + 50 OFF krokov (viď tabuľka nižšie).

Kombinácie počtu programov a krokov

Ovládanie a programovanie:

Zariadenie sa ovláda piatimi tlačidlami: PRG / ▶, SET / △, ESC, RST a ENT.
Na displeji sa zobrazujú symboly AUTO, Holiday, deň v týždni, stav relé a zámku klávesnice.
Programovanie aj všetky nastavenia sa vykonávajú priamo na paneli, bez potreby PC pripojenia.

Na vstup do programovacieho režimu sa používa tlačidlo PRG / ▶, ktorým sa otvoria jednotlivé kroky programu.
Tu možno nastaviť časy zapnutia a vypnutia (ON / OFF) pre každý deň alebo skupinu dní v týždni.
Časy sa menia tlačidlami ◀ / ▶ / △ / ∇ a potvrdenie sa vykoná tlačidlom ENT.
Ak sa do 60 sekúnd neurobí žiadna akcia, zariadenie sa automaticky vráti do bežného režimu.

Aktuálny dátum a čas sa nastavujú tlačidlami 🕓 / △ ∇.
Základné systémové parametre (napr. 12 h / 24 h formát, počet programov) sa nastavujú cez tlačidlo SET / △.
Obnovenie výrobných nastavení sa vykoná stlačením RST.

Z prevádzkového režimu možno prepínať medzi tromi stavmi:

• Auto – zariadenie spína výstup podľa nastaveného programu,

• Permanent ON – trvalé zopnutie výstupu,

• Permanent OFF – trvalé vypnutie výstupu.
  Prepínanie medzi režimami sa robí tlačidlom 🖐 / ESC.

V menu je možné nastaviť aj dátumy dovolenky (Holiday), počas ktorých sa program dočasne nevykonáva.
Zariadenie umožňuje uložiť až 16 takýchto dátumov.

Na ukončenie programovania alebo návrat do bežnej prevádzky sa použije tlačidlo ESC, prípadne dlhé stlačenie ľubovoľného tlačidla po dobu 3 sekúnd.

V prípade potreby možno uzamknúť klávesnicu – funkcia Keypad Lock zabráni neúmyselným zmenám.
Po uzamknutí je možné zariadenie len sledovať, nie preprogramovať, kým sa zámok neodstráni.
