Časové relé blikač - cyklovač ERV-09D do 99 minút, s displejom

Podrobný popis

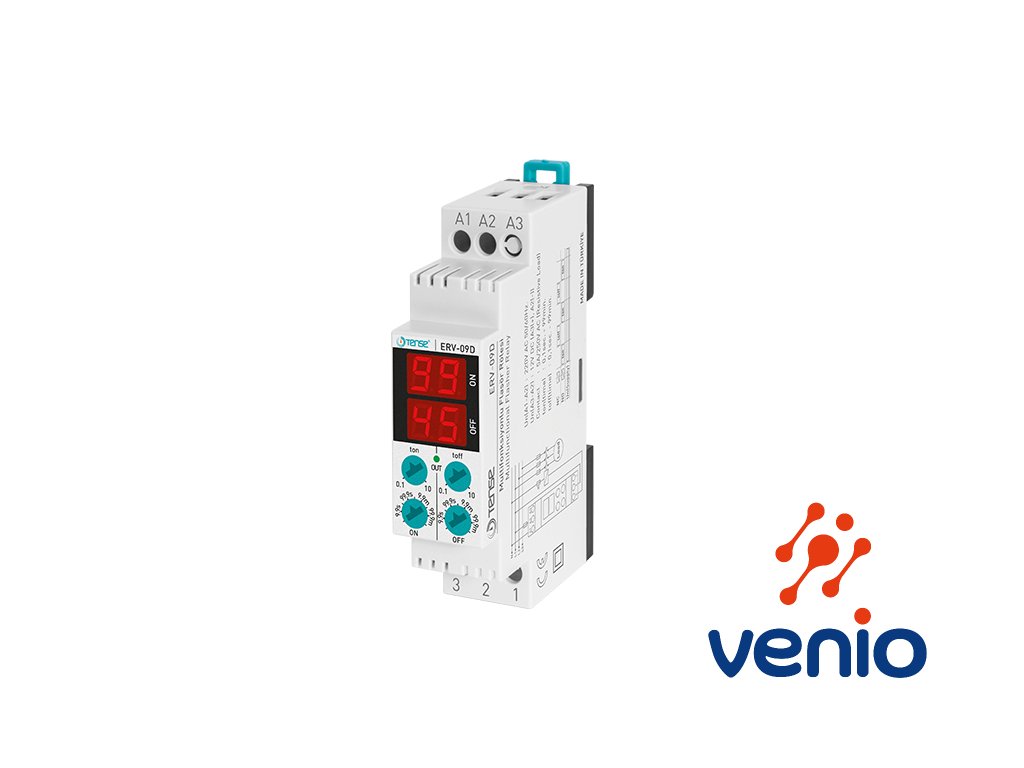

Časové relé blikač / cyklovač ERV-09D s displejom na DIN lištu, do 99 minút

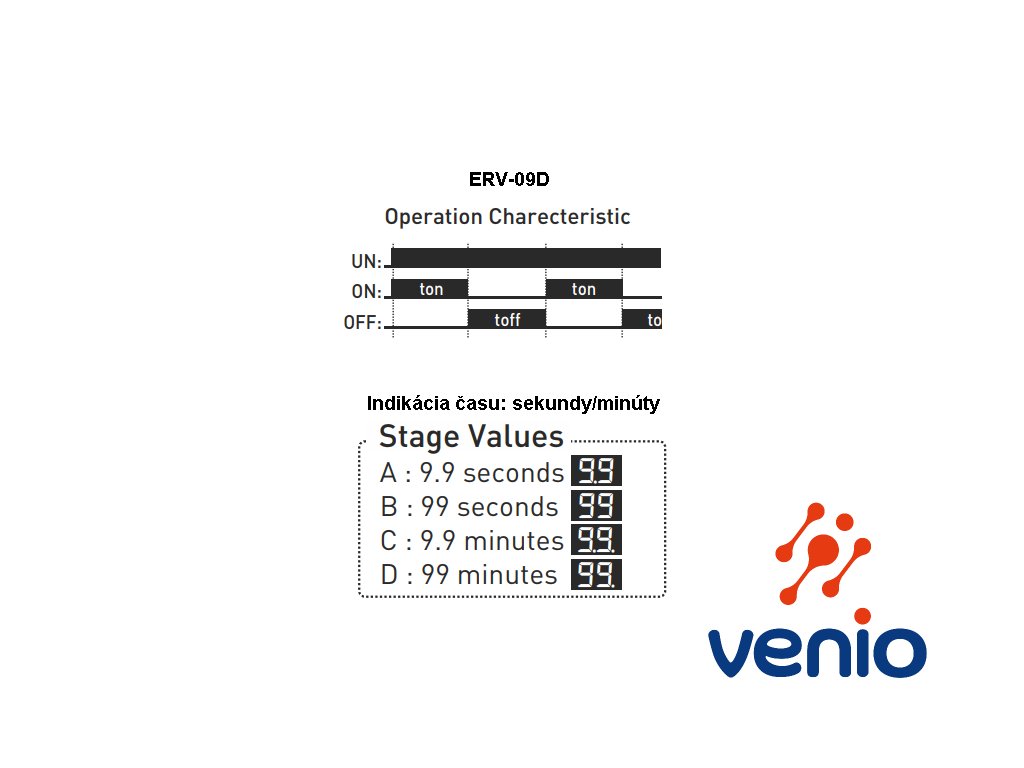

druh činnosti: „flasher“ asymetrický blikač / cyklovač = striedanie individuálnych časov ON a OFF

Relé je určené pre prepínanie dvoch nezávisle nastavených časov ON a OFF  v rozsahu 0,1 sekunda až 99 minút pre každý čas (ON Time) a (OFF Time). Pri prvom zapnutí začne relé odpočítavať na displeji nastavený pracovný čas "ON". Po skončení času ON sa výstupné relé vypne a začne počítať nastavený čas "OFF". Relé má 4 časové rozsahy  A=9,9s, B=99s, C=9,9min., D=99min, ktoré je možné jemne doladiť od 1 do 100% pre čas ON aj čas OFF.

Časové relé ERV-09D je vhodné napr. pre automatizované časovanie mazacieho systému, ktorý potrebuje striedať dva rozdielne časy počas chodu stroja.
Počítanie času sa spustí po pripojení napájanie relé, pričom začne počítať prvý kratší čas ON, (kedy sa mazanie vykonáva, beží podávač maziva, resp. čerpadlo mazania a pod.) a následne dlhší čas OFF, (kedy sa mazanie nevykonáva, čaká). Môže sa tak dookola striedať napr. 10 sekúnd mazania a 1 minúta čakania

Špecifikácia:
- napájanie od 230VAC/DC / 4VA svorky A1-A2, alebo 12 VDC svorky (A2-) (A3+)
- montáž na DIN lištu, krytie IP20

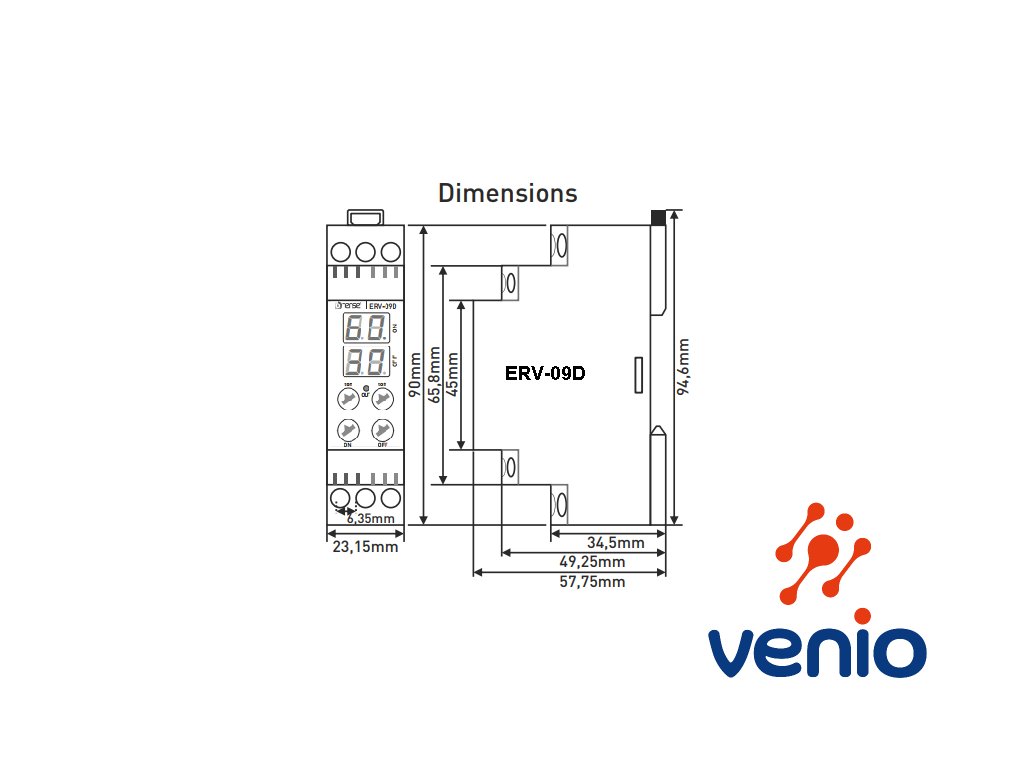

- rozmery 95 x 23 x 58 mm
- časový rozsah nastaviteľný od 0,1 sekundy až do 99 minút
- 1x prepínací kontakt 5A/250VAC (svorky: COM=2, NC=1, NO=3)
- 1x LED indikátor (výstup OUT)
- 2x 2-číselný displej 8 mm Vrchný ON / Spodný OFF

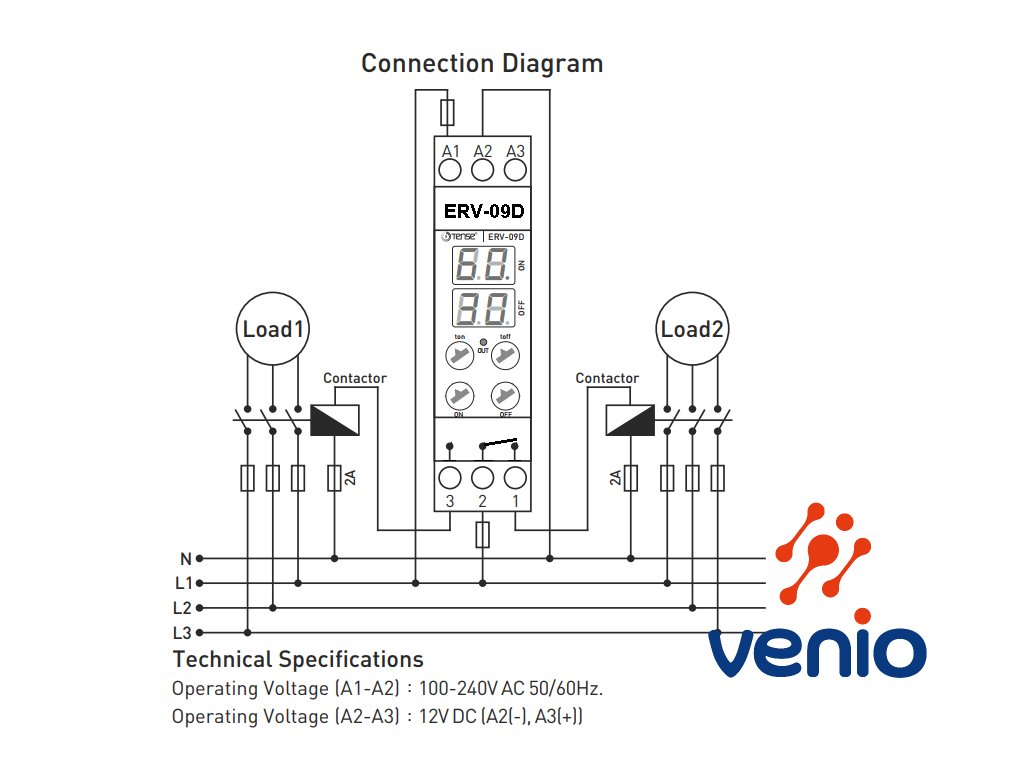

Nastavenie relé a popis činnosti: Pripojte zariadenie podľa schémy zapojenia.
Nastavte otočný potenciometer pre rozsah hodnoty „ton“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „ON“:  A=9,9s, B=99s, C=9,9min., D=99min.
Nastavte otočný potenciometer pre rozsah hodnoty „toff“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „OFF“: A=9,9s, B=99s, C=9,9min., D=99min.

Keď je zariadenie pod napätím, začne odpočítavať na displeji pracovný čas (ON) a výstupné relé je zapnuté na čas "ON" (NO svorky 2 a 3 sú zapnuté, NC svorky 1 a 2 sú vypnuté). Po uplynutí času „ON“ sa relé vypne a začne odpočítavať čas vypnutia (čakania) „OFF“. (NO svorky 2 a 3 sú rozopnuté a NC svorky 1 a 2 sú zapnuté). Po uplynutí času „OFF“ zariadenie začne znova počítať pracovný čas „ON“. Počas prítomnosti napájania relé pokračuje v striedaní časov ON-OFF.

Použitie: Cyklovanie spínania záťaže v pravidelných alebo rozdielnych časoch ON a OFF. Strieda zapnutie/vypnutie záťaže. Počítanie času sa spustí po pripojení na napájania.
