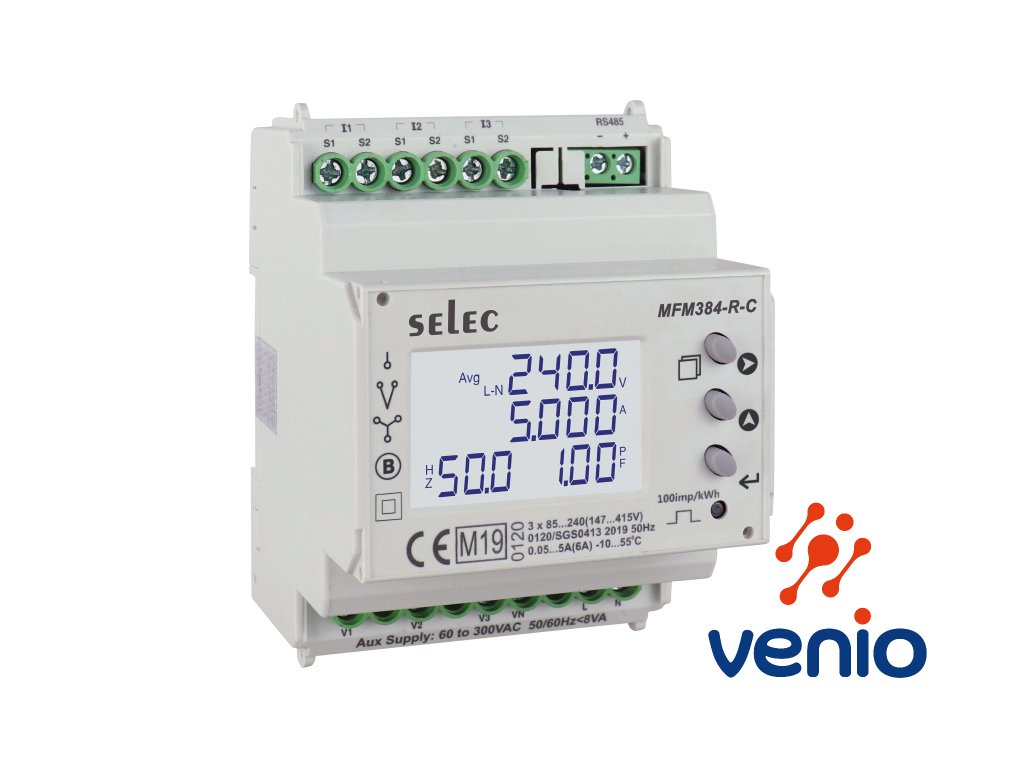

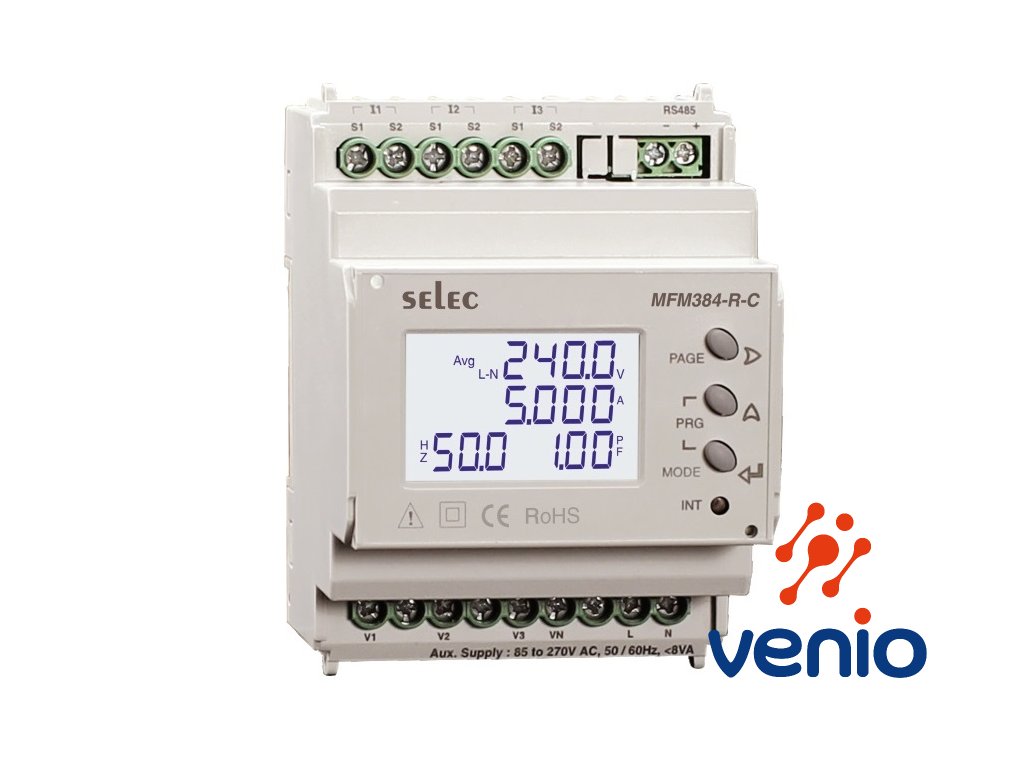

Analyzátor spotreby MFM384-R-C-CE, wattrouter pre 3-fázovú a 1-fázovú sieť

Podrobný popis

Analyzátor spotreby MFM384-R-C-CE, wattrouter pre 3-fázovú a 1-fázovú sieť,
na meranie a monitorovanie veličín elektrickej siete.

- jednoduchá inštalácia a ovládanie pomocou LCD displeja 53×31 mm, odosielanie dát cez Modbus RS485
- pripojenie nepriamym meraním pomocou 3 ks transformátorov prúdu (nutné objednať samostatne) podľa prúdu v meranej sústave.
- pripojenie priamym aj nepriamym napäťovým vstupom (3-fázovým)
- analyzátor odosiela všetky namerané hodnoty po zbernici RS485 cez Modbus RTU, je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby

Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy
- činný výkon každej fázy (P) (spotrebu/výrobu)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh)
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh)
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh)
- štvrťhodinové maximum pre prúd, činný/aktívny/jalový výkon
- minimálne, priemerné a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485 (tabuľku registrov nájdete v súvisiacich súboroch - v návode)

Pomocou komunikačnej funkcie Modbus RTU je možné po zbernici RS485 monitorovať a hlásiť všetky hodnoty elektrických veličín a spotreby elektrickej energie ktoré wattrouter nameria. Pomocou funkcií analyzátora energie je možné vykonávať merania a vyhodnotiť kvalitu energie, spotrebu, účinnosť a výpočet jednotkových nákladov. Vzdialená komunikácia cez RS485 (RS485 ModBus RTU) umožňuje odoslať informácie do iného sytému (PLC, HMI, programovateľné relé a podobne),  je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby.

Menu a zmazanie nemraných hodnôt spotreby je chránené heslom.  Užívateľ môže resetovať sumárne energetické hodnoty.

Vlastnosti elektromeru MFM384-R-C-CE:

Vhodné pre pre:
- 1-fázové 2-vodičové systémy
- 2-fázové 3-vodičové systémy
- 3-fázový 4-vodičové systémy

Meranie 11 až 300 V AC (L-N) / 19 až 519 V AC (L-L)
Presnosť:
±0,5% pre napätie a prúd,
±0,1% pre frekvenciu,
±0,01% pre PF (účinník),
1% pre výkon,
trieda presnosti 1 pre aktívnu, jalovú a zdanlivú energiu
Max / Min výkon Meranie 1/4hodinového maxima,
Import / Export Meranie energie kWh (spotreba / výroba)
Komunikačný protokol RS485 MODBUS RTU
Certifikácia CE RoHS & MID

 LCD displej s podsvietením
1. riadok, 4 číslice / 2. a 3. riadok, 7 číslic na riadok na zobrazenie elektrických parametrov

LCD indikátory:
MD - Maximum Demand of Power
->/<- - Prebieha komunikácia
% - Percento celkového harmonického skreslenia

LED indikátory:  INT - spotreba energie (1000 impulzov/kWh)

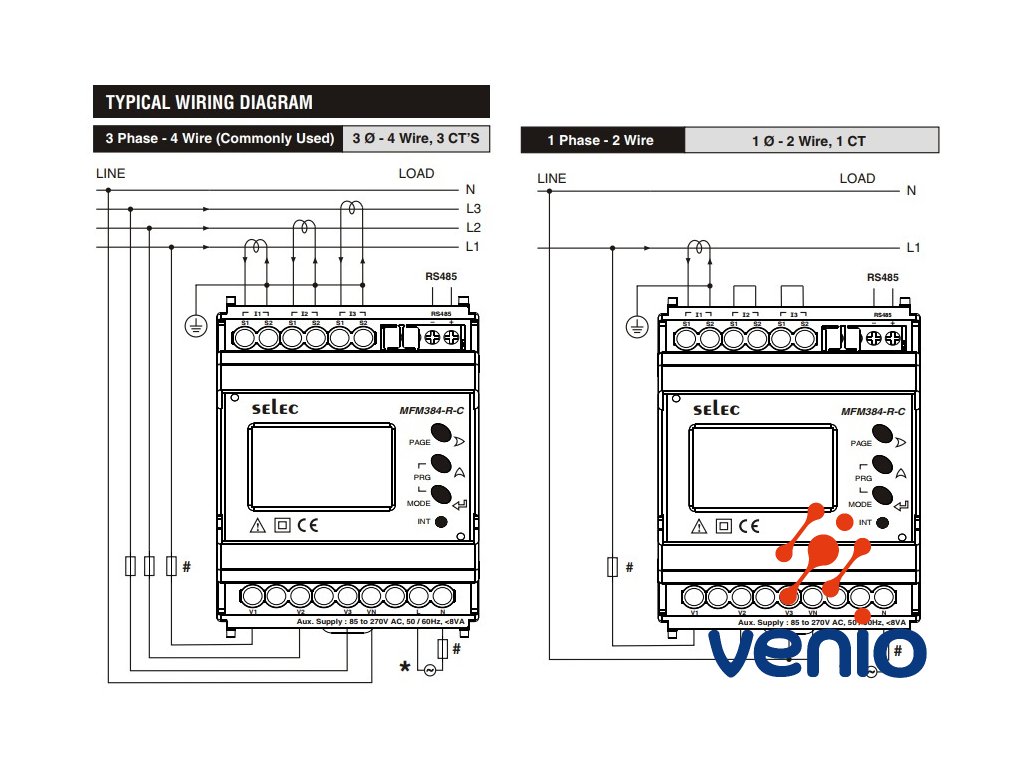

Elektrické pripojenie:
- 3-fázy+N = 4-vodiče
- 1-fáza+N = 2-vodiče
- 3-fázy bez N = 3-vodiče

FREKVENČNÝ ROZSAH 45-65 Hz

MENOVITÝ VSTUPNÝ PRÚD z meracieho transformátora Nominálny 5A AC (Min-11mA, Max-6A)
Merací transformátor prúdu - primárne vinutie:
od 1A/5A až do 10 000A (programovateľné pre akúkoľvek hodnotu)
Merací transformátor prúdu - sekundárne vinutie:
1A alebo 5A (programovateľné)
Záťaž meracích vstupov 0,5 VA@5A na fázu

MENOVITÉ VSTUPNÉ NAPÄTIE: 11 až 300 V AC (L-N) ; 19 až 519 V AC (L-L)
Transformátor napätia (ak je použitý) PRIMÁR
100V až 500kV (programovateľné pre akúkoľvek hodnotu)
Transformátor napätia (ak je použitý) SEKUNDÁR
100V až 500V (programovateľné pre akúkoľvek hodnotu)
(ak nie je použitý transformátor napätia,
pre sústavu 3x400VAC nie je potrebné meniť výrobné nastavenie)

ZOBRAZIŤ ČAS AKTUALIZÁCIE
1 s pre všetky parametre

ROLOVANIE DISPLEJA
Auto / Manual / Default (programovateľné)

ČAS POSUNUTIA DISPLEJA
5 sek.

Vlastná spotreba:
MFM384-R-C: Menej ako 8 VA
MFM384-R-C-24V: Menej ako 4 VA

ENVIRONMENTÁLNE PODMIENKY
- Použitie v interiéri
- Nadmorská výška do 2000 metrov
- Stupeň znečistenia II

Teplota:
Prevádzka: -5°C to 60°C
Skladovanie: -20°C to 75°C
Vlhkosť: do 85% RH.
Montáž na DIN lištu
Hmotnosť: 208gms.

Trieda ochrany: II

KATEGÓRIA
< 277 VAC (L-N) alebo < 480 VAC (L-L) = kategória III
> 277 VAC (L-N) alebo > 480 VAC (L-L) = kategória II
