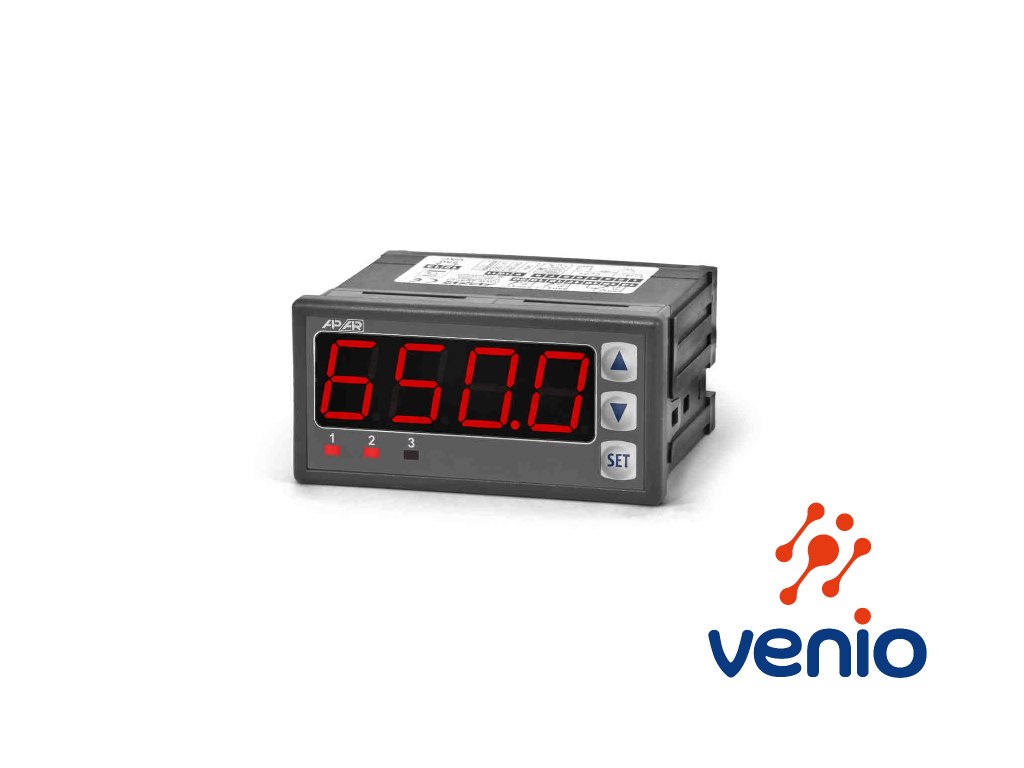

AR650 univerzálny regulátor a zobrazovač do panelu, 96x48 mm, výška písma 20mm

Podrobný popis

AR650 univerzálny zobrazovač a regulátor do panelu, 96x48 mm, výška písma 20mm

Popis funkcií a vlastnosti AR650/P/P/P/RS485/WA:

Regulácia a monitorovanie teploty a iných fyzikálnych hodnôt (vlhkosť, tlak, hladina, rýchlosť atď.) spracovaných na štandardný elektrický signál (0/4÷20mA, 0÷10V, 0÷60mV, 0÷2,5kΩ):

• Univerzálny merací vstup (odporové snímače RTD, termočlánky TC a analógové signály) s pamäťou minimálnej a maximálnej nameranej hodnoty a funkciou vzdialeného zobrazenia dát (cez protokol MODBUS-RTU).

• BIN programovateľný digitálny vstup na zmenu režimu činnosti regulátora:

  • Spustenie/zastavenie regulácie,
  • Manuálny režim pre výstupy,
  • Postupná zmena nastavenej hodnoty (deň/noc),
  • Blokovanie klávesnice,
  • Zastavenie indikácie displeja (funkcia HOLD).



• 2 alebo 3 výstupy typu ON/OFF s nasledujúcimi charakteristikami:

  • Výstup 1 (hlavný): ON-OFF s hysterezou, PID, fuzzy logika (samo-nastavenie PID).
  • Výstupy 2 a 3 (pomocné/alarmové): ON-OFF s hysterezou.

• Analógový výstup 0/4÷20mA alebo 0/2÷10V (konštantné riadenie, retransmisia).

• Pokročilá funkcia výberu PID parametrov s prvkami fuzzy logiky.

• Dostupné pre binárne a analógové výstupy na nastavenie hodnoty výstupného signálu v rozsahu 0 ÷ 100 %.

• Digitálny LED displej s programovateľnou farbou a jasom podsvietenia.

• Signalizácia alarmových stavov (pripojené výstupy) so zmeniteľnou farbou displeja.

• Zabudované napájanie 24 V DC pre napájanie miestnych snímačov.

• Sériové rozhranie RS485, galvanicky oddelené, MODBUS-RTU.

• Kompenzácia odporu vedenia pre odporové senzory.

• Teplotná kompenzácia studených koncov termočlánkov.

• Programovateľný vstup, rozsah indikácií (pre analógové vstupy), možnosti nastavenia, alarmy, komunikácia, prístup a ďalšie konfiguračné parametre.

• Prístup ku konfiguračným parametrom je chránený používateľským heslom.

• Spôsoby konfigurácie parametrov:

  • Prostredníctvom membránovej klávesnice (IP65) umiestnenej na prednom paneli zariadenia.
  • Cez RS485 alebo programátor PRG AR955/GP (kupuje sa samostatne) a bezplatný softvér ARsoft-LOG (Windows 7/8/10).



• Softvér a programátor umožňujú zobraziť nameranú hodnotu a rýchlo nakonfigurovať jednotlivé alebo viacero súborov parametrov, ktoré boli predtým uložené v počítači na opätovné použitie, napr. v iných regulátoroch rovnakého typu (duplikácia konfigurácie).

• Stupeň krytia: IP65 z prednej strany.

• Vysoká presnosť, dlhodobá stabilita a odolnosť voči rušeniu.

• Voliteľné možnosti (v objednávacom procese): výstup SSR, analógový výstup 0/2÷10V, digitálny vstup BIN a rozhranie RS485.

• APAR AR650/P/P/P/RS485/WA
• napájanie 230V AC, 24V DC
• univerzálne napájanie v rozsahu 85 až 260V AC // 20 až 50 VAC // 20 až 72V DC
• univerzálny vstup pre merané signály z rozsahu:
• termočlánky typu: J,K,S,B,R,T,E,N
• RTD snímače Pt100, Pt500, Pt1000, Ni100
• signály: 0...60mV , 0-10V , 0 / 4-20mA
• analógový výstup 0 / 4-20mA (môže pracovať ako prevodník)
• zobrazovač môže slúžiť zároveň ako regulátor a prevodník analógového signálu
• 3x výstupné relé: 1x SPDT 8A/250VAC, 2x SPST 8A/250VAC
• relé 1: ON/OFF alebo PID regulácia
• PID regulácia aj proporcionálne cez analógový výstup
• individuálne nastaviteľné úrovne zapnutia výstupných relé (relé 2, relé 3)
• 4-miestny LED displej 5-farebný, výška písma 20 mm
• nastaviteľná farba podľa úrovne signálu
• rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×46 mm) hĺbka 79mm
• škálovanie zobrazenej hodnoty od -1999 do 9999
• nastaviteľná poloha desatinnej čiarky 1 / 0,1 / 0,01 / 0,001
• integrované napájanie snímača 24V DC do 30mA
• programovateľný digitálny vstup pre zmenu módu práce
