ELK4C-24-C-R-2R kompaktný regulátor teploty do panelu

Kód: 640514
Novinka
Neohodnotené
€95 €114 vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
6.12.2022
ELK4C-24-C-R-2R kompaktný regulátor teploty PID & On/Off

Kompaktný PID / On/Off regulátor teploty ELK4C-240-C-R-2R je jednokanálový regulátor so vstupom
pre odporové snímače teploty RTD / Pt100 (2 a 3 vodičové) a termočlánky typu J, K, T.

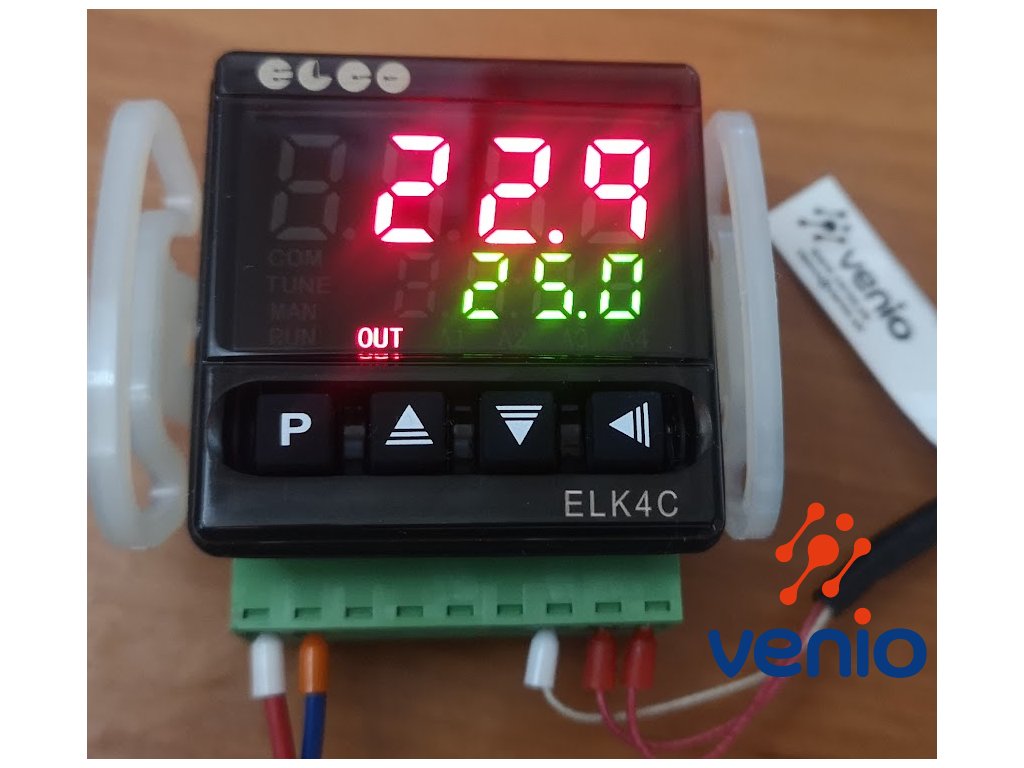

Regulátor má dvojriadkový displej pre zobrazenie aktuálne a setpoint hodnoty.
Je mimoriadne vhodný pre inštaláciu do obmedzených priestorov malých rozvádzačov,
pretože jeho montážna hĺbka je iba 35 mm. Rozmery pre montáž do panelu 48x48x35mm.

Na výstupe sú k dispozícii 2x 1,5A relé SPST-NO 1,5A (240VAC / 30VDC) s funkciou riadenia a alarmu.
S ohľadom na miniatúrne rozmery a zaťažiteľnosť relé je regulátor je vhodný najmä na ovládanie výkonu cez externé SSR relé alebo stýkač.
Napájacie napätie: 12...24V DC / 24V AC (-10%...+20%)


Detailné informácie

Podrobný popis

ELK4C-24-C-R-2R kompaktný regulátor teploty PID & On/Off

Kompaktný PID / On/Off regulátor teploty ELK4C-240-C-R-2R je jednokanálový regulátor so vstupom
pre odporové snímače teploty RTD / Pt100 (2 a 3 vodičové) a termočlánky typu J, K, T.
Regulátor má dvojriadkový displej pre zobrazenie aktuálnej a setpoint hodnoty.
Je mimoriadne vhodný pre inštaláciu do obmedzených priestorov malých rozvádzačov,
pretože jeho montážna hĺbka je iba 35 mm. Rozmery pre montáž do panelu 48x48x35mm.

Na výstupe sp k dispozícii 2x 1,5A relé SPST-NO 1,5A (240VAC / 30VDC) s funkciou riadenia a alarmu.
S ohľadom na miniatúrne rozmery a zaťažiteľnosť relé je regulátor je vhodný
najmä na ovládanie výkonu cez externé SSR relé alebo stýkač.

Regulátor ELK4C disponuje nasledovnými funkciami:
- On/Off alebo PID regulácia
- nastaviteľný Autotuning PID regulácie (vypnutý/rýchly/presný)
- monitoring limitnej hodnoty - Alarm relé
- textové LED indikátory pre aktuálny stav zariadenia
- nastavenie výstupu pre vykurovanie/chladenie

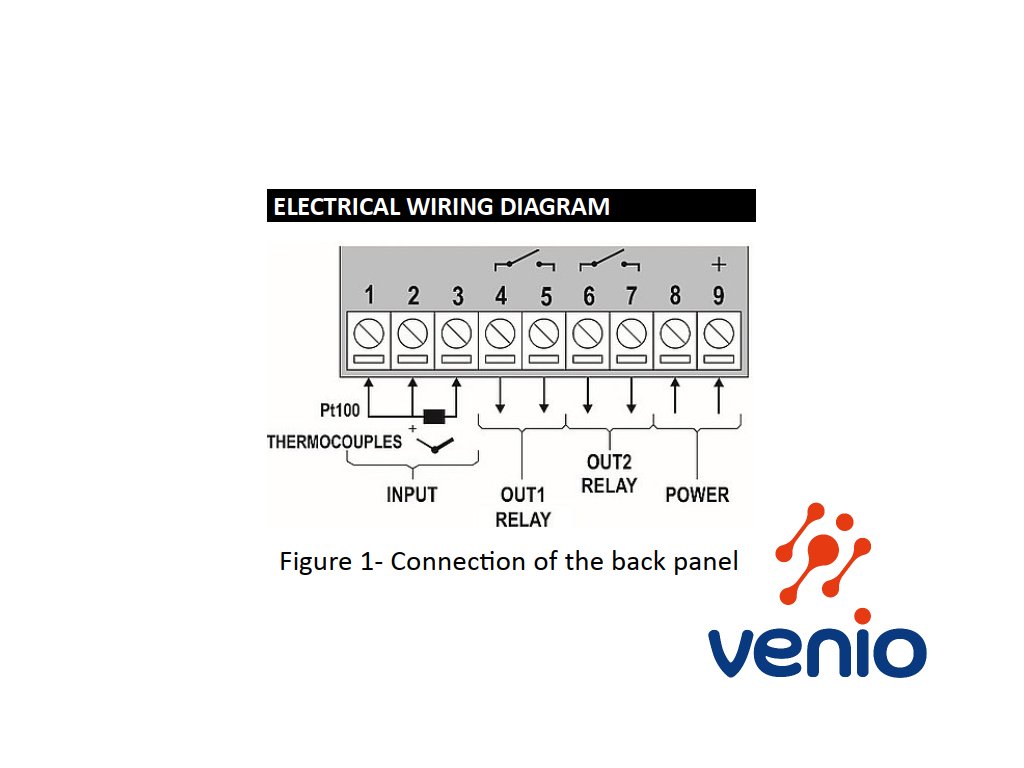

Vstupy: vstup pre odporové snímače teploty a termočlánky:
- Pt100 - 2 a 3-vodičové zapojenie snímačov
- termočlánky: J, K, T

Napájacie napätie: 12...24V DC / 24V AC (-10%...+20%)

Dodatočné parametre

Kategória: Regulátory teploty
Hmotnosť: 0.15 kg
Napájanie: 24 VDC (12...24V) / 24VAC (-10%...+20%)
Displej: 2x 4 znaky
Farba číslic (LED): červená (aktuálna) / zelená (setpoint)
Výška číslic: meraná hodnota 4x12mm, setpoint 4x8mm
Indikačná LED: Tune, Run, Out, A, A2
Typ snímača pre vstup: RTD: Pt100, TC: J, K, T
Sériová zbernica: NIE

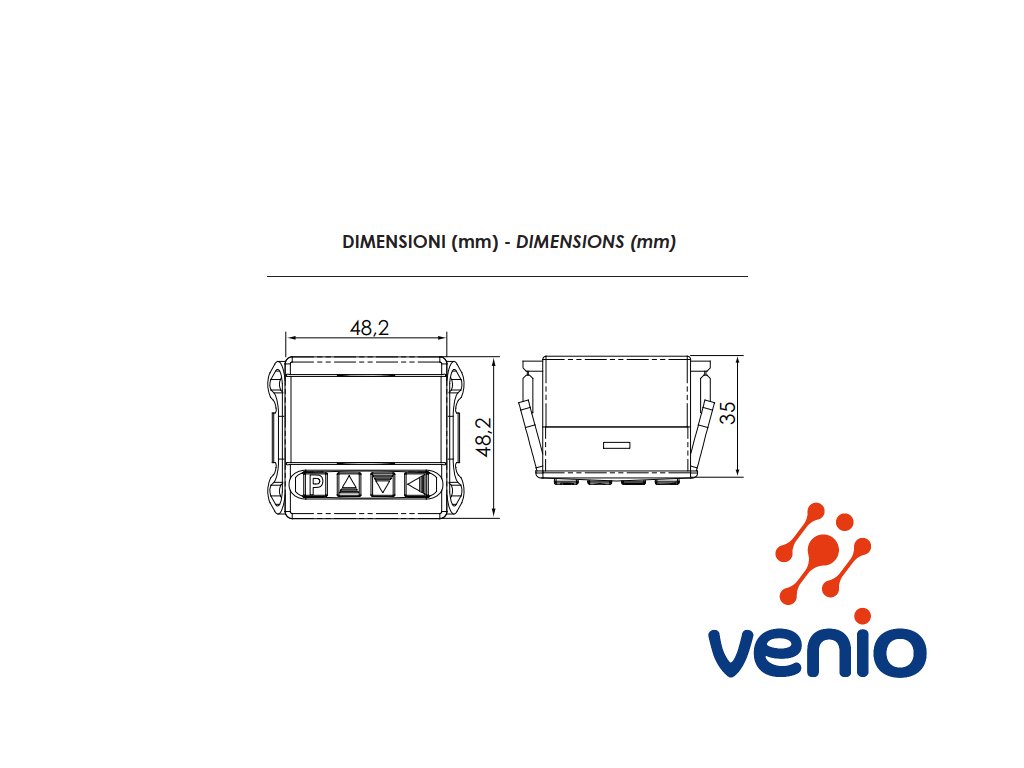

Montáž / rozmer: do panelu, 48x48mm, hĺbka 35 mm
