Časové relé do panelu ERD-48K, blikač, cyklovač, oneskorené zapnutie
Kód: ERD48KSúvisiaci tovar
Podrobný popis
Časové relé do panelu ERD-48K - blikač, cyklovač, oneskorené zapnutie, 2x relé výstup

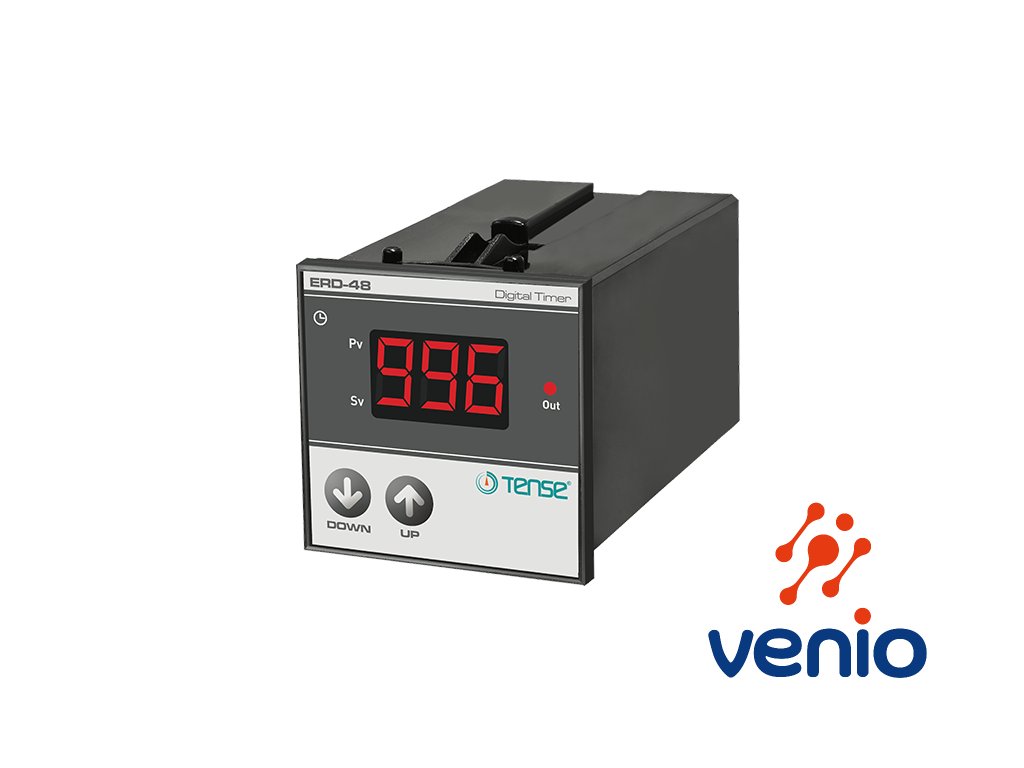

ERD-48K je panelové digitálne časové relé 48x48 mm s 3-miestnym 7-segmentovým LED displejom.
Je určené pre aplikácie, kde je potrebné jednoduché oneskorené zopnutie výstupu alebo pravidelné cyklické spínanie relé, s nastaviteľným časom ON aj OFF.
Výstupy:
Out1 relé: SPDT, 250 VAC, 2 A (odporová záťaž), nastaviteľné pre blikač alebo ON delay,
Nastaviteľné rozsahy času: 0 až 99,9 s / 0 až 999 s / 0 až 99,9 min / 0 až 999 min
Out2 relé: SPST, 250 VAC, 2 A (odporová záťaž), okamžité zapnutie po pripojení napájania
Napájanie: 230VAC, alebo z rozsahu 100 až 240 VAC, 50/60 Hz
START vstup: 100 až 240 VAC, max. 3 mA
Rozmery: 48x48x75mm
Použitie a funkcie

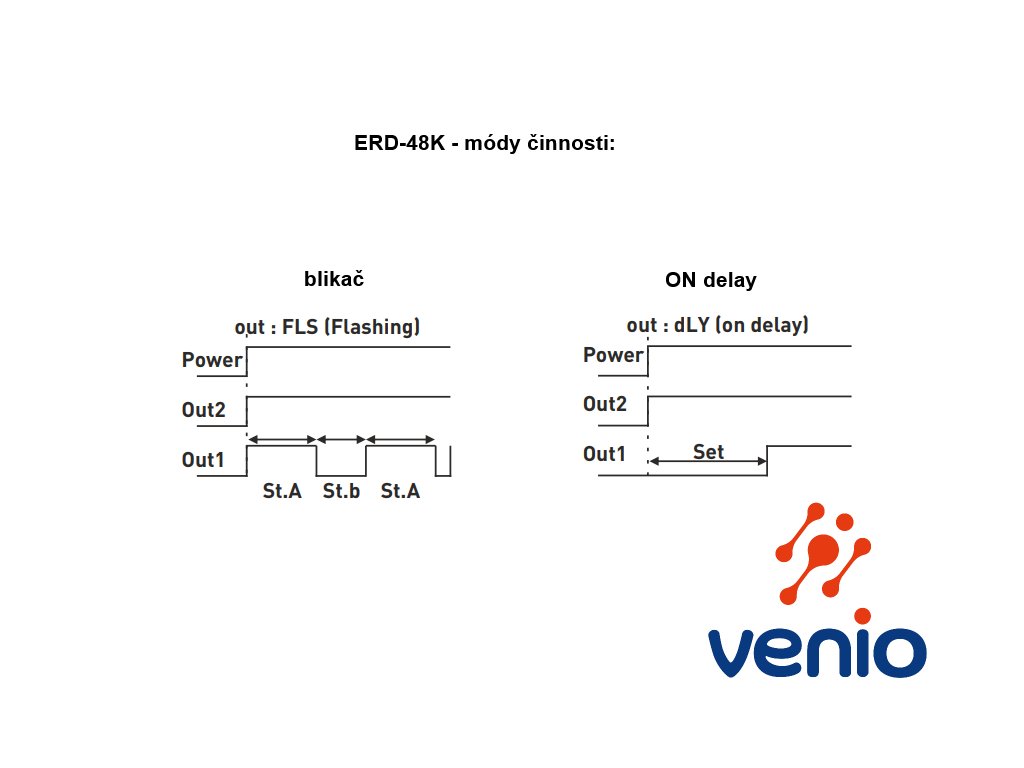

Výstup Out1:
ON DELAY: výstup Out1 zopne až po uplynutí nastavenej doby
Flashing: výstup Out1 cyklicky spína podľa časov St.A a St.b
Výstup Out2:
okamžitý výstup (bez časovania)
Ovládanie a nastavenie:
Režim pre Out1:
sa volí nasledovne: Vypnite napájanie prístroja. Stlačte a držte obe tlačidlá naraz (UP + DOWN). So stále stlačenými tlačidlami zapnite napájanie. Na displeji sa zobrazí voľba režimu: out: dLY = ON DELAY / out: FLS = Flashing.
Časový rozsah (time base) sa volí z čelného panela priamo stlačením UP alebo DOWN v rozsahu: 0 až 99,9 s, 0 až 999 s, 0 až 99,9 min, 0 až 999 min
Režime pre Out2:
je nemenný, zapne sa okamžite popripojen ínapájania
Technické údaje
napájanie: 100 až 240 VAC, 50/60 Hz
START vstup: 100 až 240 VAC, max. 3 mA
presnosť: ±1,5 % zo nastavenej hodnoty
Out1 relé: NO/COM/NC, 250 VAC, 2 A (odporová záťaž)
Out2 relé: NO/COM, 250 VAC, 2 A (odporová záťaž)

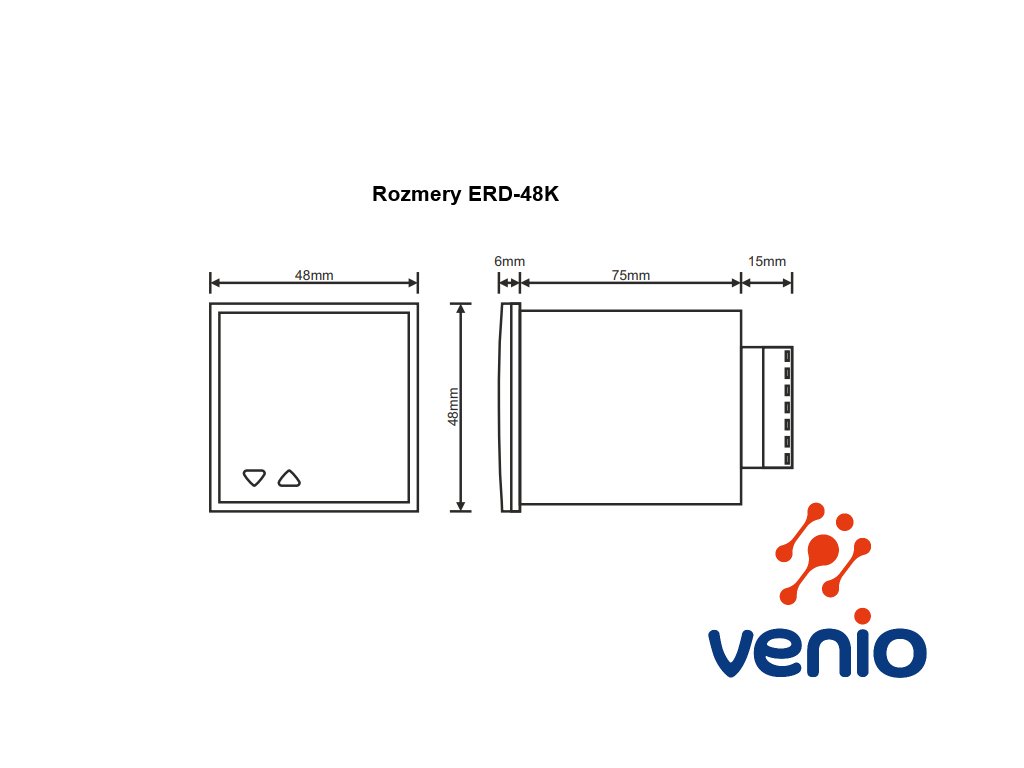

montáž: otvor 46x46 mm, čelný rozmer 48x48 mm, hĺbka cca 75 mm
Dodatočné parametre
| Kategória: | Časové relé |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.15 kg |
| Napájanie: | 230 VAC |
| Vstupy/Výstupy: | 2DO |
| Displej: | 3 znaky |
| Indikačná LED: | 1x výstup |
| Montáž / rozmer: | do panelu 48x48 mm, hĺbka 90 mm |
| Nastaviteľný čas: | 0,1 sekundy až 999 minút |
| Výstupné relé: | 1x relé 2A 250 VAC, SPDT, 1x relé 2A 250 VAC, SPST |
