Časové relé na DIN lištu 600DT-CU, multifunkčné, 15 funkcií s displejom

Podrobný popis

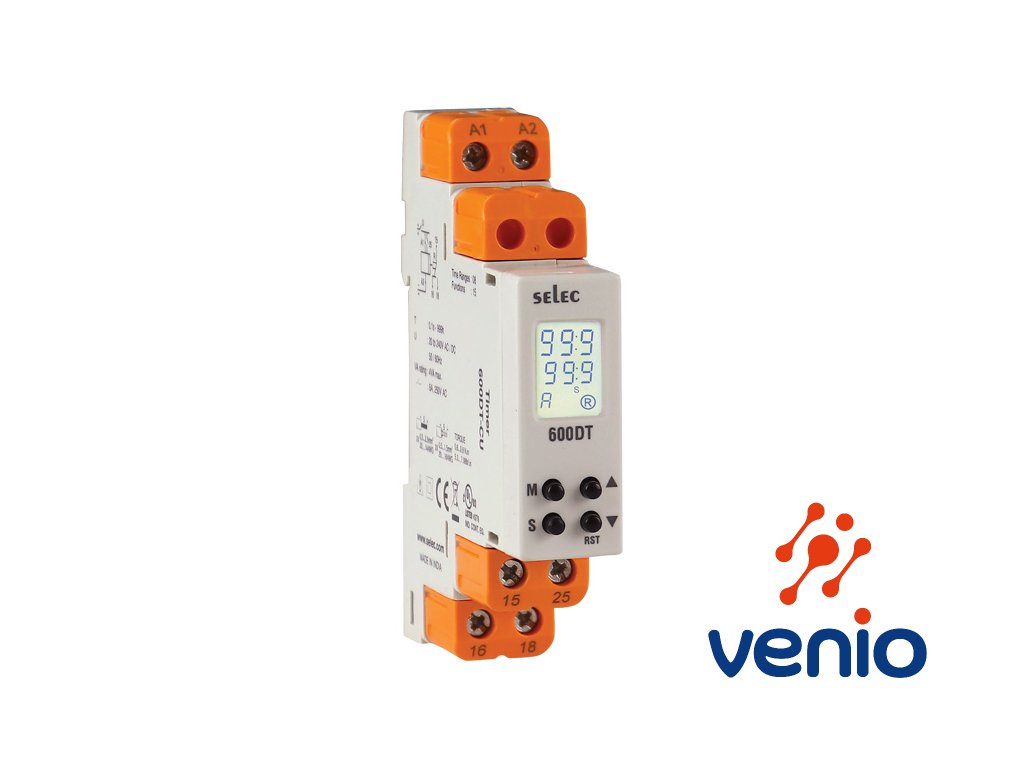

Multifunkčné časové relé 600DT-CU Selec

- 15 voliteľných funkcií spínania časového relé s riadiacim signálom alebo bez (viď detailný popis a fotogalériu)
- časové rozsahy nastaviteľné od 0,1 sekundy do 999 hodín (41 dní)
- 1x prepínací kontakt SPDT 5A/250VAC
- 2-riadkový LCD displej s podsvietením a indikačnými symbolmi
- kompaktná veľkosť - 1 modul DIN/MCB šírky (17,5 mm)
- napájanie 230VAC, 24VDC, možný rozsah: 20-240VAC, 12-240VDC / 3,2VA
- montáž na DIN lištu

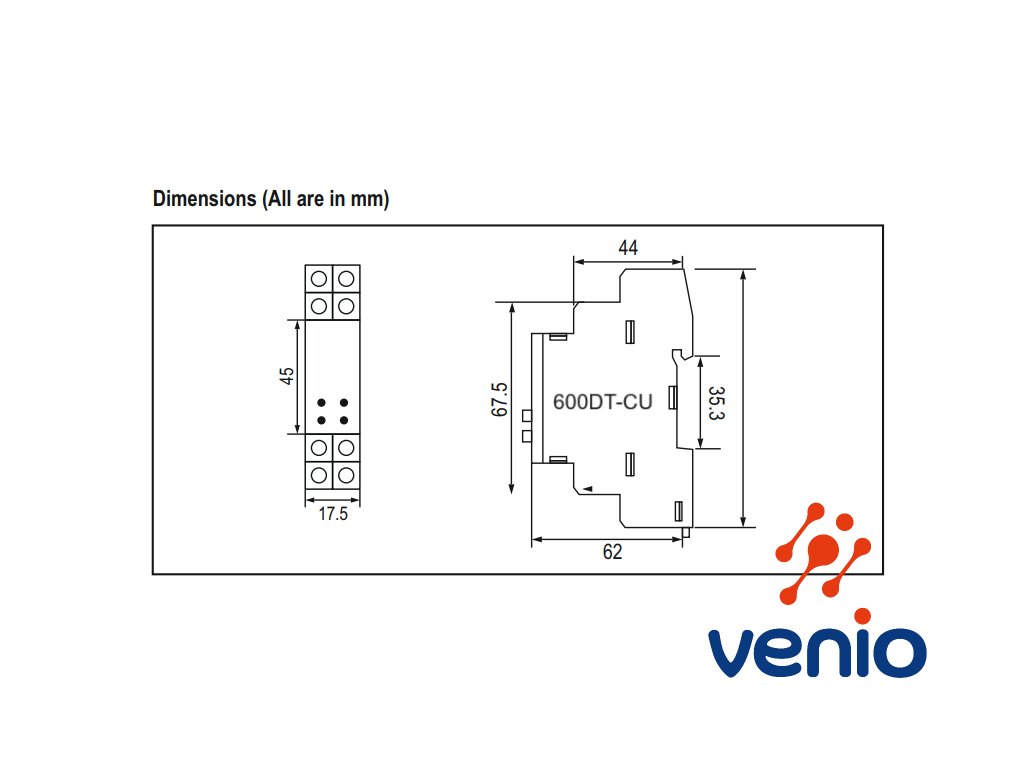

- rozmery 17,5x90x60 mm

Voliteľné funkcie časového relé:
Oneskorené zapnutie (A) = On delay (A)
Intervalové zapnutie (B) = Interval (B)
Asymetrický cyklovač najskôr vypnutý (C) = Asymmetrical cyclic OFF first (C)
Asymetrický cyklovač najskôr zapnutý (D) = Asymmetrical cyclic ON first (D)
Symetrický cyklovač najskôr vypnutý (E) = Cyclic equal OFF first (E)
Symetrický cyklovač najskôr zapnutý (F) = Cyclic equal ON first (F)
Pulzný výstup (H) = Pulse output (H)
Oneskorené zapnutie po prestávke (J) = Delay on break (J)
Oneskorené zapnutia / prestávky (K) = Delay on make / break (K)
Interval po prestávke (L) = Interval after break (L)
Jeden zapnutie (P) = Single shot (P)
Jeden zapnutie riadené signálom (Q) = Retriggerable single shot (Q)
Impulzné relé (R) = Latching relay (R)
Oneskorené zapnutie po súčte prestávky (T) = Delay on break with totalise (T)
Interval so súčtom (U) = Interval with totalise (U)

Technické údaje:

Napájacie napätie: 230VAC, 24VDC, alebo v rozsahu 20...240V AC/DC (50/60Hz)
Časové rozsahy:
- 99,9 sekundy, 999 sekúnd,
- 9:59 min, 99,9 min, 999 min,
- 9:59 h, 99,9 h, 999 h
Smer počítania: odpočítavanie
Presnosť: ± 0,1 % nastaveného času alebo ±50 ms (podľa toho, čo je väčšie)
Presnosť: pre kontakt Y1: +100 ms
Opakovateľná presnosť: ± 0,1 %
Relé: 1x SPDT 5A@250VAC
Čas resetovania: 100 ms
Čas iniciácie: 30 ms
Pamäťová retencia: Voliteľná
Teplota: Prevádzková: 0 až 50 °C
Skladovanie: -20 až 75 °C
Vlhkosť: 95 % RH
Hmotnosť: 70 g.

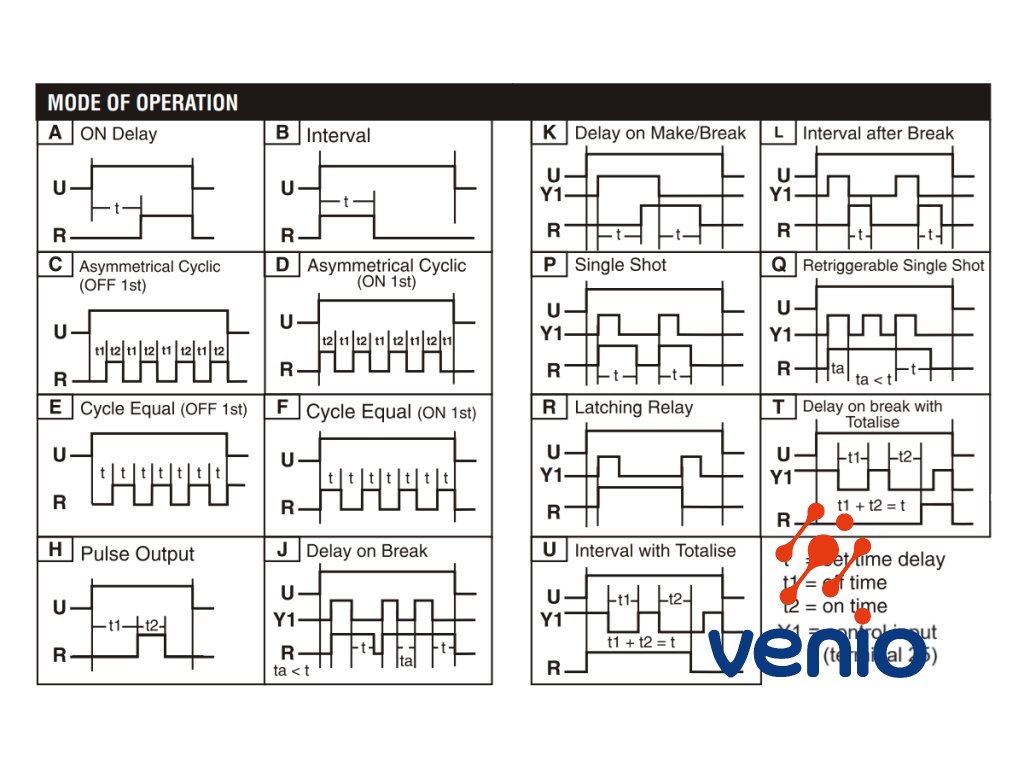

Popis 15 voliteľných funkcií spínania, označené písmenami:

A/ Oneskorené zapnutie (ON Delay (A))
- oneskorené zapnutie po zopnutí napájania "U" (bez riadiaceho signálu),
- po pripojení napájania sa začne počítať nastavený čas "t"  a po jeho uplynutí zopne výstupné relé
- zapnutie výstupného relé trvá, kým trvá napájanie

B/ Oneskorené vypnutie (Interval OFF Delay (B))
- okamžité zapnutie na nastavený čas po pripnutí napájania (bez riadiaceho signálu)
- po pripojení napájania sa začne počítať nastavený čas počas ktorého je zopnuté výstupné relé

C/ Asymetrický cyklovač / najskôr vypnutý  (Asymmetrical cyclic OFF first (C))
- strieda dva rôzne časy: t1=čas čakania, t2=čas zapnutia, okamžite po pripojení napájania (bez riadiaceho signálu)
- začína časom čakania t1 (výstupné relé je vypnuté)
- striedanie časov t1 a t2 trvá, kým trvá napájanie

D/ Asymetrický cyklovač / najskôr zapnutý (Asymmetrical cyclic ON first (D))
- strieda dva rôzne časy: t1=čas čakania, t2=čas zapnutia, okamžite po pripojení napájania (bez riadiaceho signálu)
- začína časom zapnutia t2 (výstupné relé je zapnuté)
- striedanie časov t1 a t2 trvá, kým trvá napájanie

E/ Symetrický cyklovač / najskôr vypnutý (Cyclic equal OFF first (E))
- strieda dva rovnaké časy: t=čas čakania/čas zapnutia, okamžite po pripojení napájania (bez riadiaceho signálu)
- začína časom čakania t (výstupné relé je vypnuté)
- striedanie časov t trvá, kým trvá napájanie

F/ Symetrický cyklovač / najskôr zapnutý (Cyclic equal ON first (F))
- strieda dva rovnaké časy: t=čas čakania/čas zapnutia, okamžite po pripojení napájania (bez riadiaceho signálu)
- začína časom zapnutia t (výstupné relé je zapnuté)
- striedanie časov t trvá, kým trvá napájanie

H/ Pulzný výstup / najskôr vypnutý (Pulse output (H))
- vystrieda 1x dva rôzne časy: t1=čas čakania, t2=čas zapnutia
- začína časom čakania t1, ktorý počíta okamžite po pripojení napájania (bez riadiaceho signálu)
- následne zapne výstupné relé na jeden impulz v dĺžke trvania času t2
- pre ďalšie zopakovanie je nutný ďalší reštart napájania

J/ Zapnutie impulzom po prestávke = (Delay on break (J))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po privedení impulzu Y1 sa okamžite zapne výstpné relé
- po vypnutí impulzu Y1 (padajúcej hrane) počíta čas zapnutia t počas ktorého ešte drží výstupné relé zapnuté
- ak sú impulzy opakované kým neuplynie čas t, vystupné relé počíta opakovane čas t od padajúcej hranya relé zostáva zapnuté

K/ Oneskorené zapnutie + oneskorené rozopnutie (K) (Delay on make / break (K))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po privedení impulzu Y1 (nábehovej hrane) sa spustí počítanie času t pre oneskorené zapnutie
- pokiaľ medzičasom signál na Y1 zanikne, relé sa nezapne
- po ukončení signálu na Y1 (padajúcej hrane) sa spustí počítanie času pre oneskorené vypnutie
- po ukončení času t sa výstupné relé vypne

L/ Interval po padajúcej hrane impulzu  (Interval after break (L))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po ukončení signálu na Y1 (padajúcej hrane) sa výstupné relé zapne a spustí počítanie času pre oneskorené vypnutie

P/ Jedno zapnutie na nastavený čas (Single shot (P))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po privedení signálu na Y1 (nábehová hrana) sa výstupné relé zapne a spustí počítanie času pre oneskorené vypnutie

Q/ Predlžované jedno zapnutie (Retriggerable single shot (Q))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po privedení signálu na Y1 (nábehová hrana) sa výstupné relé zapne a spustí počítanie času pre oneskorené vypnutie
- pokiaľ sa impulz dĺžky "ta"<"t" zopakuje v trvaní času "t" (trvania zapnutia), predĺži sa dĺžka zapnutia na čas "t"

R/ Impulzné relé riadené signálom Y1 (Latching relay (R))
- po pripojení napájania je výstupé relé rozopnuté a čaká
- po privedení signálu na Y1 (nábehová hrana) sa výstupné relé zapne a čaká na ďalší signál
- po opakovanom privedení signálu na Y1 (nábehová hrana) sa výstupné relé vypne a čaká na ďalší signál

T/ Oneskorené zapnutie s prerušovaným odpočtom (Delay on break with totalise (T))
- po pripojení napájania je výstupné relé rozopnuté a čaká, pričom vstupný signál Y1 je prítomný a blokuje odpočet času oneskoreného zapnutia
- po ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t1”, ktorý môže byť prerušený opakovaným privedením signálu na Y1
- po opakovanom ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t2”
- po dosiahnutí celkového času “T” pomocou viacerých menších časových úsekov t1 +t2 + tx nastane zapnutie výstupného relé
- vypnutie výstupného relé aktivuje až nasledujúca padajúca hrana po ukončení ďalšieho signálu na Y1

U/ Oneskorené vypnutie s prerušovaným odpočtom (Interval with totalise (U))
- po pripojení napájania sa výstupné relé zapne a čaká, pričom vstupný signál Y1 je prítomný a blokuje odpočet času oneskoreného vypnutia
- po ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t1”, ktorý môže byť prerušený opakovaným privedením signálu na Y1
- po opakovanom ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t2”
- po dosiahnutí celkového času “T” pomocou viacerých menších časových úsekov t1+t2+tx nastane vypnutie výstupného relé
