Časové relé na DIN lištu ERX-10, multifunkčné, 10 funkcií

Podrobný popis

Multifunkčné časové relé ERX-10

- 10 voliteľných funkcií spínania a riadiacim signálom alebo bez (viď detailný popis a fotogalériu)
- Časový rozsah 0,1 sekundy - 30 hodín
- 1x prepínací kontakt 5A/250VAC
- 4x LED indikátor (napájanie, riadiaci signál, cievka relé, beží čas)

- kompaktná veľkosť - 1 modul DIN/MCB šírky (17,8 mm)
- univerzálne napájanie 24 VDC / 12-240V AC/DC / 4VA
- montáž na DIN lištu
- krytie IP20

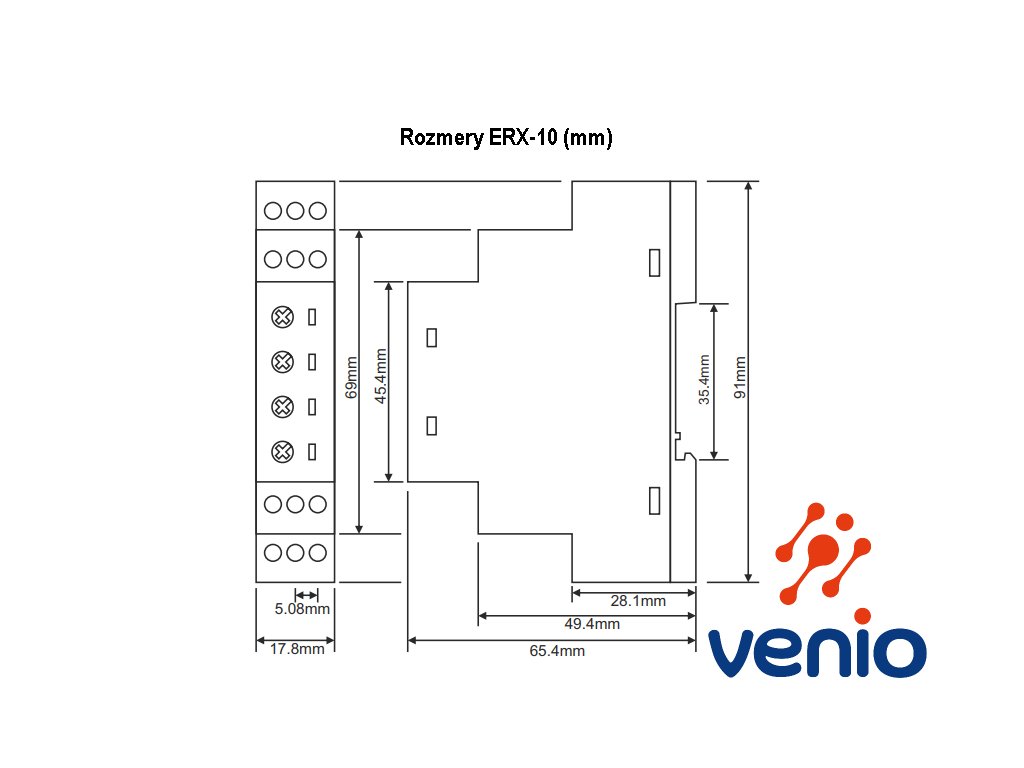

- rozmery 91 x 17,8 x 65 mm

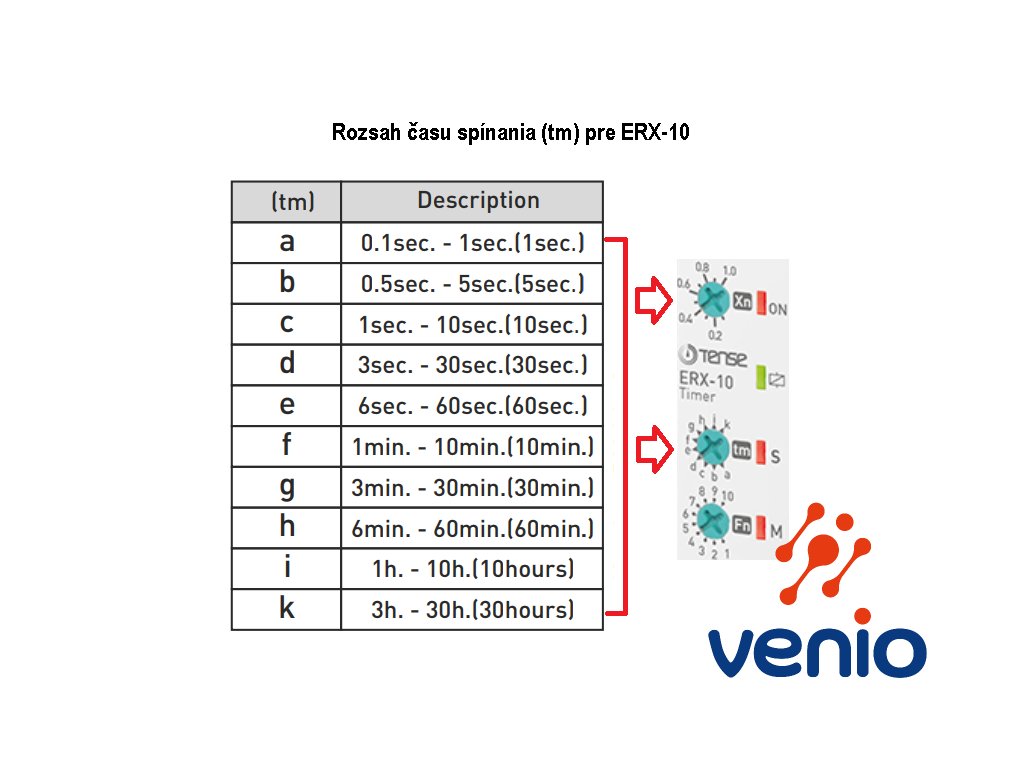

Čas nastavíte ovládačom „tm“ v rozsahu:
a/ 0.1sec. - 1sec.
b/ 0.5sec. - 5sec.
c/ 1sec. - 10sec.
d/ 3sec. - 30sec.
e/ 6sec. - 60sec.
f/ 1min. - 10min.
g/ 3min. - 30min.
h/ 6min. - 60min.
i/ 1h. - 10h.
k/ 3h. - 30h.
a následne násobok rozsahu nastavíte ovládačom „Xn“ (od x0,1 do x1,0).

10 voliteľných funkcií spínania - funkciu nastavíte ovládačom „Fn“:

• 1/ ON Delay
  - oneskorené zapnutie po zopnutí napájania (bez riadiaceho signálu),
  - po pripojení napájania sa začne počítať nastavený čas a po jeho uplynutí zopne výstupné relé


• 2/ OFF Delay

  - okamžité zapnutie na nastavený čas po zopnutí napájania (bez riadiaceho signálu)
  - po pripojení napájania sa začne počítať nastavený čas počas ktorého je zopnuté výstupné relé

• 3/ Control ON Delay
  - oneskorené zapnutie výstupného relé po uplynutí nastaveného času
  - čas do zapnutia je meraný od nábežnej hrany riadiaceho signálu na svorke T
  - vypnutie je súčasne s padajúcou hranou riadiaceho signálu na svorku T
  - ak je čas trvania signálu na svokre T kratší ako nastavený čas (tmXn) výstupné relé sa nezapne

• 4/ Control OFF Delay
  - okamžité zapnutie výstupného relé po pripojení riadiaceho signálou na svorku T
  - čas do vypnutia je meraný od padajúcej hrany riadiaceho signálu na svorke T
  - pokiaľ dochádza k opakovaným impulzom na svorku T počas času (tmXn) relé obnovuje meranie času a zostáva zapnuté

• 5/ Single Shot Leading Edge with control input
  - okamžité zapnutie výstupného relé po pripojení riadiaceho signálou na svorku T
  - čas do vypnutia je meraný od nábežnej hrany riadiaceho signálu na svorke T
  - počas času (tmXn) relé nereaguje na opakované signály na svorku T a zostáva zapnuté
  - opakované zapnutie je možné až po uplynutí času (tmXn)

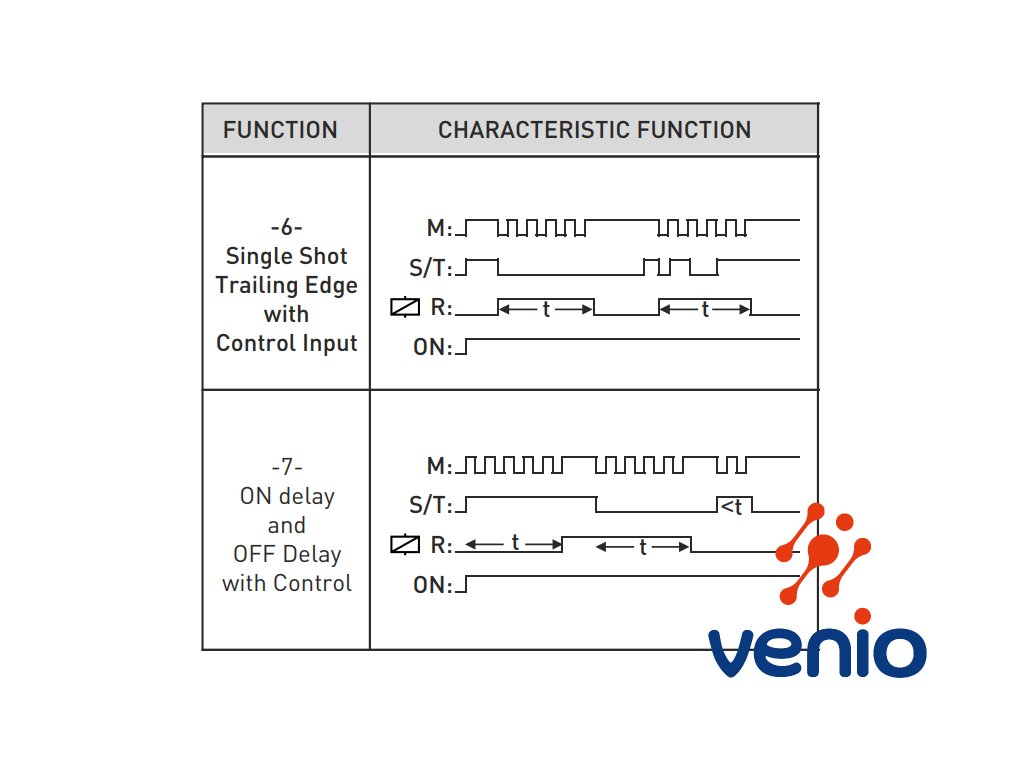

• 6/ Single Shot Trailing Edge with control input
  - zapnutie výstupného relé začína od podajúcej hrany (pri odpájaní) riadiaceho signálou zo svorky T
  - čas do vypnutia (tmXn) je meraný od padajúcej hrany riadiaceho signálu na svorke T
  - počas času (tmXn) relé nereaguje na opakované signály na svorku T a zostáva zapnuté
  - opakované zapnutie je možné až po uplynutí času (tmXn)

• 7/ ON delay and OFF Delay with Control
  - od nábežnej hrany riadiaceho signálu na svorke T relé najskôr počíta čas čakania (tmXn), pričom signál na svorke T musí trvať dlhšie ako (tmXn)
  - po uplynutí času čakania (tmXn) relé zapne na rovnaký čas (tmXn)
  - opakované zapnutie je možné iba ak signál na svorke T trvá dlhšie ako nastavený čas (tmXn)

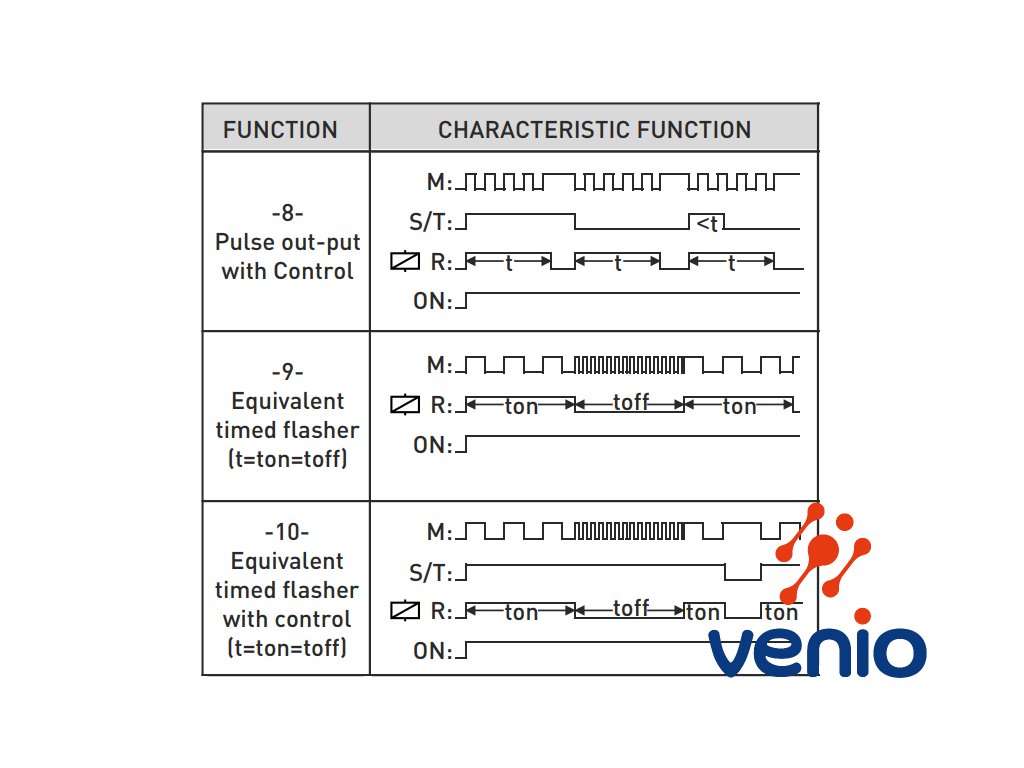

• 8/ Pulse output with Control
  - okamžité zapnutie výstupného relé po pripojení riadiaceho signálou na svorku T
  - pokiaľ čas prítomnosti signálu na svorke T trvá dlhšie ako (tmXn), výstupné relé zapne aj od padajúcej hrany na nastavený čas zopnutia (tmXn)
  - pri krátkom impulze na svorke T (impulz < (tmXn)) relé zopne na čas (tmXn)

• 9/ Equivalent timed flasher (t=ton=toff)
  - relé zapne okamžite po pripojení napájania, nevyžaduje sa riadiaci signál
  - počas napájania sa strieda čas zapnutia a čas vypnutia ktoré sú rovnaké (tmXn)=ton=toff
  - počas práce je ON režim indikovaný pomalým blikaním M (1x/sec)
  - počas práce je OFF režim indikovaný rýchlym blikaním M (4x/sec)

• 10/ Equivalent timed flasher with control (t=ton=toff) - blikanie
  - relé zapne po pripojení signálu na svorku T
  - počas trvania signálu na svorke T sa strieda čas zapnutia a čas vypnutia, ktoré sú rovnaké (tmXn)=ton=toff
  - po ukančení trvania signálu na svorke T sa relé vypne okamžite
  - počas práce je ON režim indikovaný pomalým blikaním M (1x/sec)
  - počas práce je OFF režim indikovaný rýchlym blikaním M (4x/sec)

• Poznámky k funkciám a zapojeniu:
  LED indikátory:ON = relé je pripojená na napájania
  symbol cievky = výstupné relé je zapnuté
  S = prítomný signál na svorke T
  M = počítanie času

  Pri zmene funkcie otočením ovládača je nutné odpojiť a opakovane pripojiť napájania pre aktivovanie funkcie.
  Výstupné relé obsahuje prepínací kontakt SPDT, svorka 2=COM, svorka 3=NO, svorka 2=NC
