Časové relé s oneskoreným zapnutím ERP-03DY do 3 minút, do panelu
Kód: ERP03DYSúvisiaci tovar
Podrobný popis

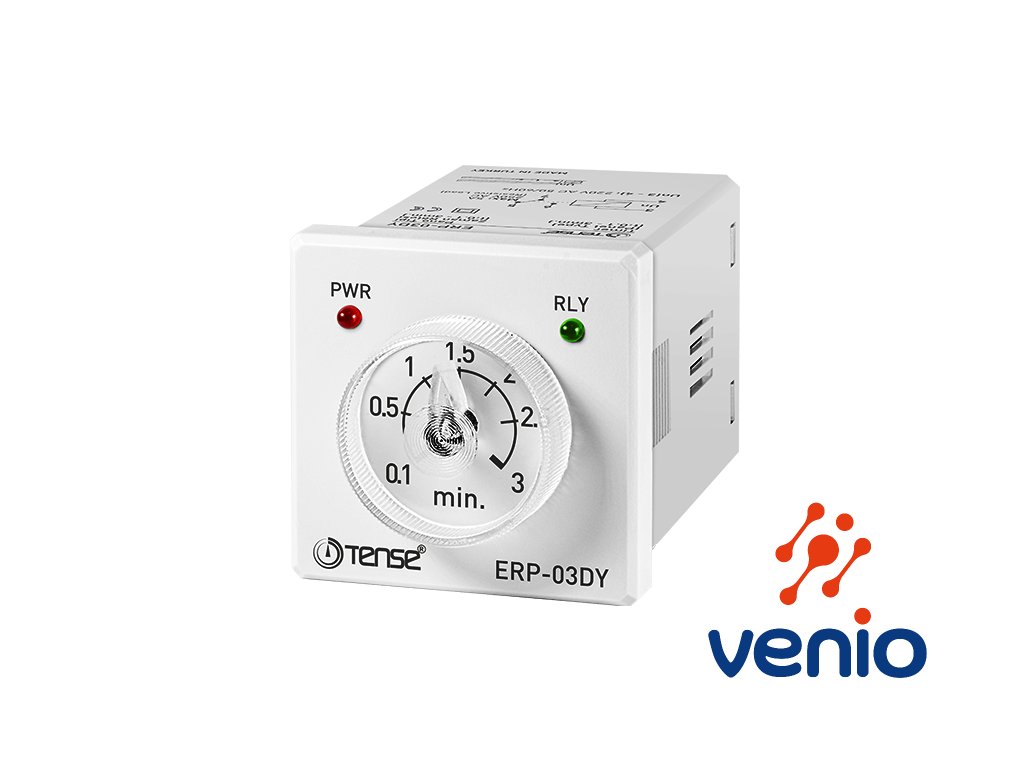

Analógové časové relé s oneskoreným zapnutím do panelu ERP-03DY
Časové relé ERP-03DY s oneskorením zapnutia nastaviteľné otočným ovládačom so stupnicou do 3 minút. (ON Delay)
Zopnuté relé (svorky 6-7) indikuje zelená LED RLY
Prítomnosť napájania indikuje červená LED PWR
- napájanie 230V AC / <4VA
- montáž do panelu, na dvere rozvádzača
- rozmery 48 x 48 x 86 mm
- výstupné relé: prepínacie SPDT 5A /250VAC, (odporová záťaž), (svorky: prívod COM=7, výstup NO=6, NC=5)
- 2x indikačná LED
Popis zapojenia a činnosti:

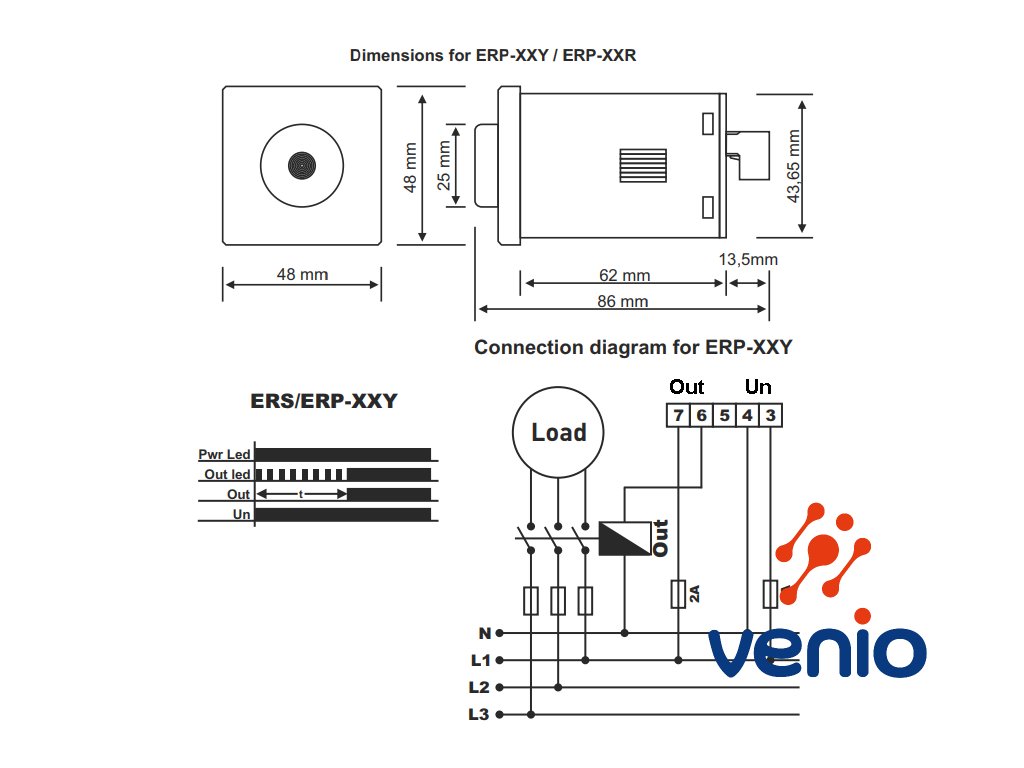

Vykonajte pripojenie podľa schémy.
Nastavte čas oneskorenia zapnutia relé otočným ovládačom. Zapnite zariadenie.
Po pripojení napájania sa LED PWR rozsvieti a ako indikácia počítania kontrolka LED RLY bliká.
Dodatočné parametre
| Kategória: | Časové relé |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Napájanie: | 230 VAC |
| Indikačná LED: | 2x (1x napájanie, 1x výstup) |
| Montáž / rozmer: | do panelu 48x48 mm, hĺbka 86 mm |
| Nastaviteľný čas: | 0,1 minúty až 3 minúty |
| Výstupné relé: | 1x relé 5A 250 VAC, SPDT |
