Časové relé striedač záťaže ERS-07 do 100 minút

Podrobný popis

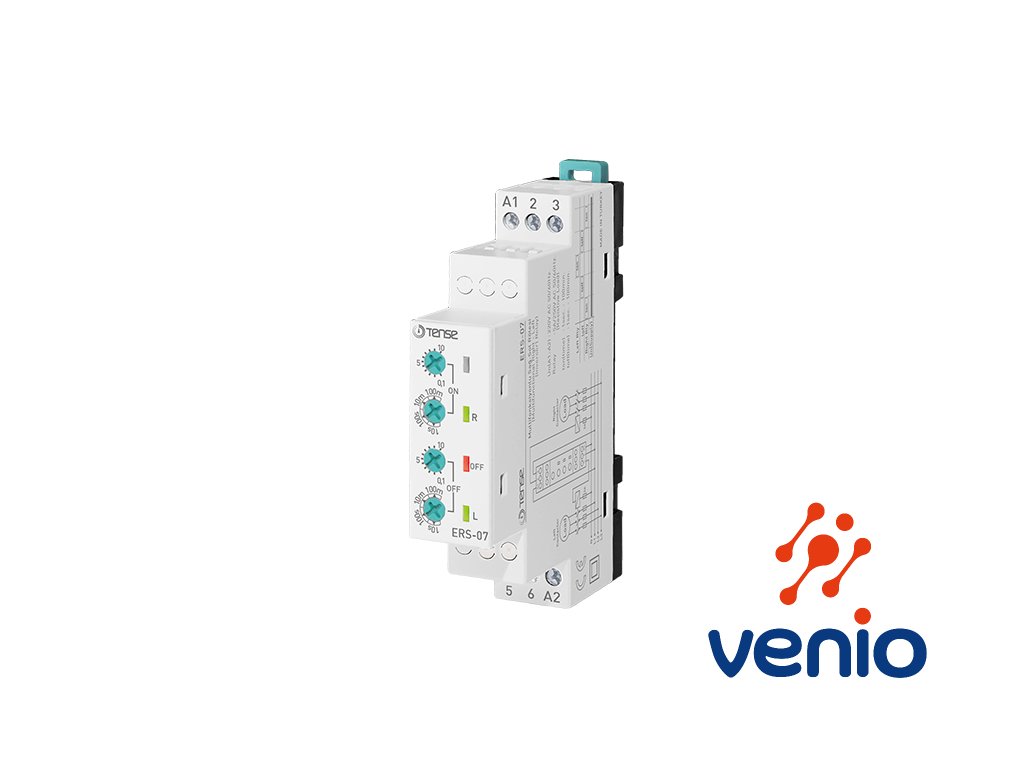

Časové relé striedač záťaže ERS-07 na DIN lištu, do 100 min.

Druh činnosti: symetrický striedač záťaže / cyklovač = striedanie záťaží na dvoch rôznych výstupoch s rovnakými časmi ON a OFF.
Pravo-ľavé (inverzné) STRIEDAVÉ relé sa používa pre 2 rôzne záťaže na dvoch rôznych výstupoch relé. Relé je určené pre prepínanie dvoch nezávisle nastavených časov ON a OFF  na dvoch rozličných výstupných relé. Rozsah nastavenia od 0,1 sekundy až 100 minút pre každý čas (ON Time) a (OFF Time).  Relé sa požíva na ovládanie dvoch záťaží, ktoré sa spúšťajú striedavo za účelom rovnomerného opotrebovania alebo zaťaženia dvoch rôznych systémov.

Popis činnosti ERS-07:
Prvá záťaž "R" (svorky 2 a 3) sa zapne ihneď po pripojení napájania a je zapnutá nastavený čas ON. Počas zapnutia svoriek 2 a 3 bliká kontrolka relé (R) (pravá záťaž). Po uplynutí času ON sa vypne a čaká (vypnuté) čas OFF. Počas času vypnutia OFF bliká červená kontrolka OFF.
Druhá záťaž "L" (svorky 5 a 6) sa zapne po ukončení času OFF a je zapnutá rovnako počas trvania času ON. Počas zapnutia svoriek 5 a 6 bliká kontrolka relé (L) (ľavá záťaž). Po uplynutí času ON sa vypne a čaká (vypnuté) čas OFF.
Čas ON a OFF je rovnaký pre obidve záťaže.
Pri pripojenom napájaní relé pokračuje v striedaní času ON s rovnakou prestávkou OFF.

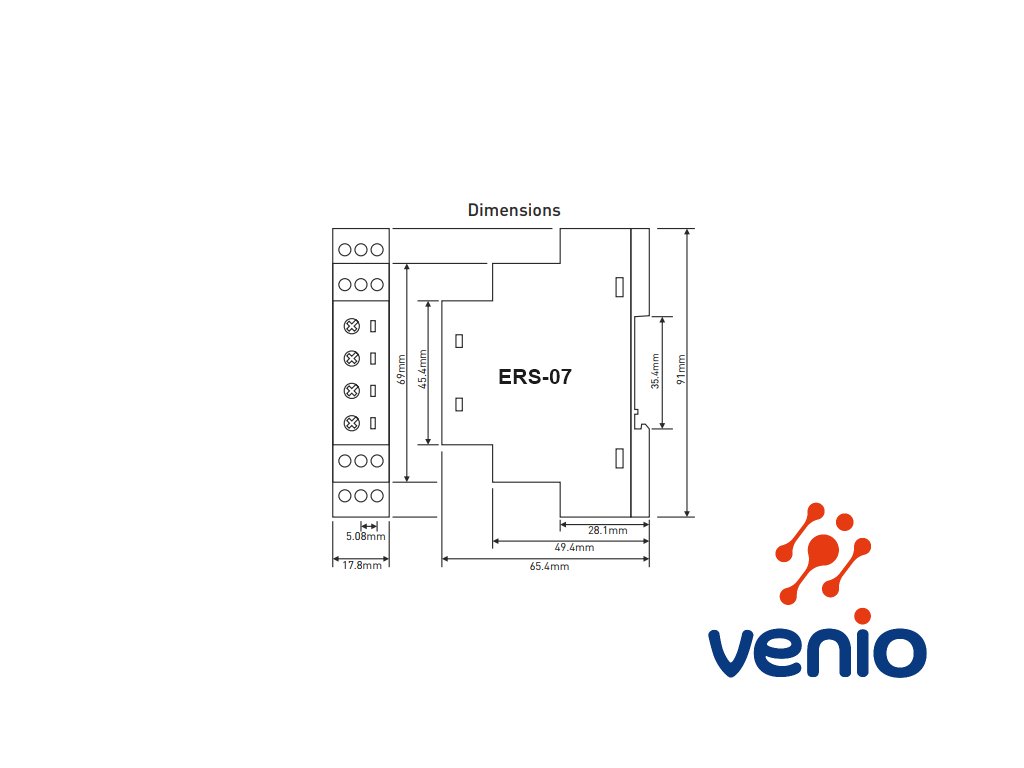

Technická špecifikácia:
Druh činnosti:            symetrický striedač záťaže / cyklovač = striedanie záťaží na dvoch rôznych výstupoch s rovnakými časmi ON a OFF.
Napájacie napätie:     230V AC 50Hz
Prevádzkový výkon:   <4VA
Pracovný (ON) čas:    0,1 sek. - 100 minút
Čas čakania (OFF):     0,1 sek. - 100 minút
Výstupné relé:           2x nezávislé SPST spínacie, 5A/250VAC (odporové zaťaženie)
LED indikácia 3x:       R, L, OFF

Popis nastavenia:

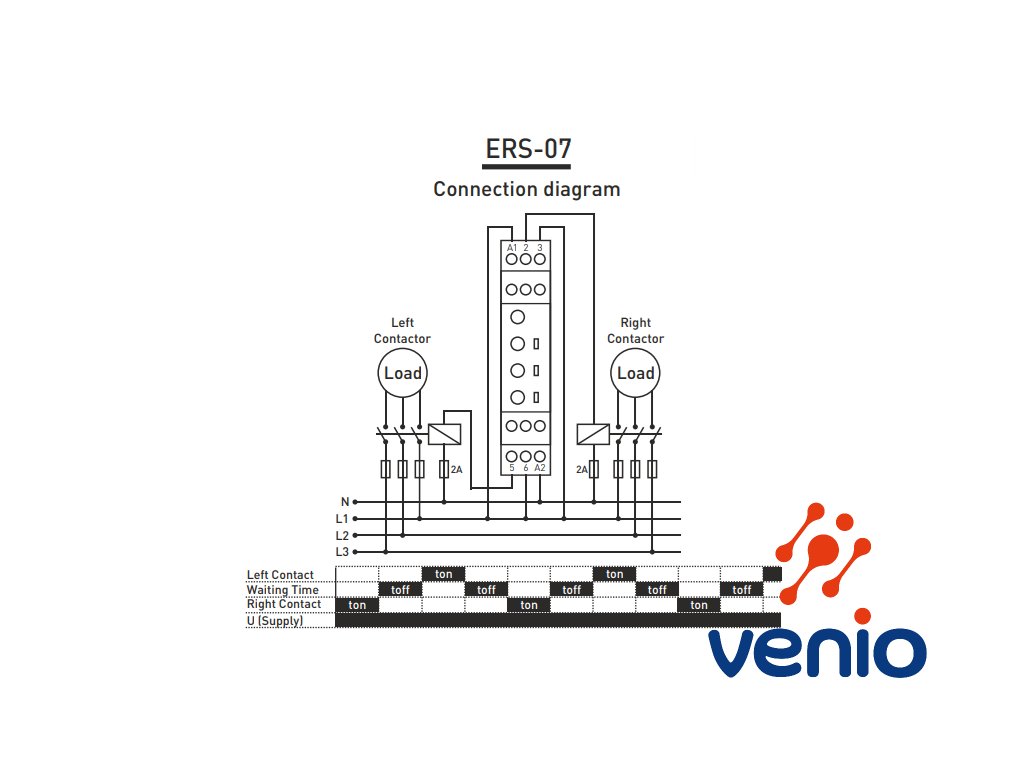

- Pripojte zariadenie podľa schémy zapojenia.
- Nastavte otočný potenciometer pre rozsah hodnoty „ON“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „ON“: 10s, 100s, 10min.,100min..
- Nastavte otočný potenciometer pre rozsah hodnoty „OFF“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „OFF“: 10s, 100s, 10min.,100min.
