DJ-A96T trojfázový ampérmeter na panel
Kód: DJA96TSúvisiaci tovar
Podrobný popis

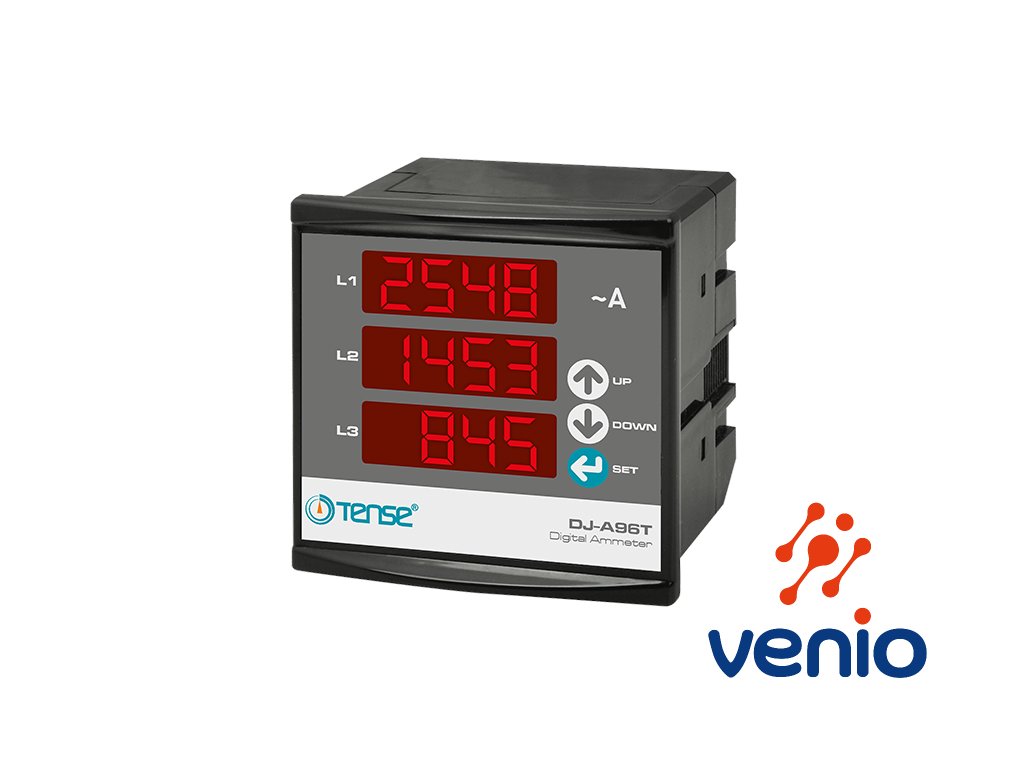

DJ-A96T trojfázový digitálny ampérmeter na panel
Ampérmeter na monitorovanie prúdu v trojfázovej sústave, s meraním prúdu na jednotlivých fázach L1, L2, L3 pomocou externých prúdových transformátorov.
Napájacie napätie: 230V AC, príkon zariadenia <4VA
Rozsah meraného prúdu: 100mA...5,5A
Rozsah cez prúdový transformátor: 5/5A - 5000/5A
Presnosť merania +-2%
Balenie neobsahuje prúdové transformátory, môžete si vybrať tu.
Dobre viditeľný displej 3x4 číslice výšky 14 mm.

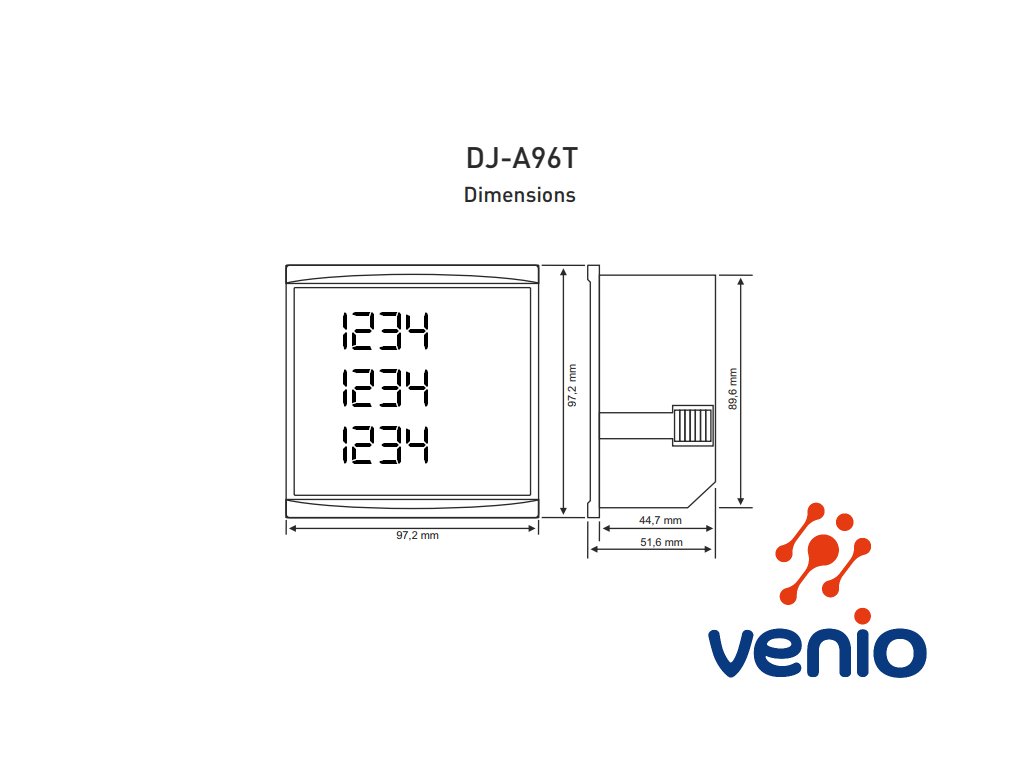

Rozmer 97,2x97,2mm do výrezu 91x91mm, hĺbka 45mm
Princíp činnosti a nastavenia:

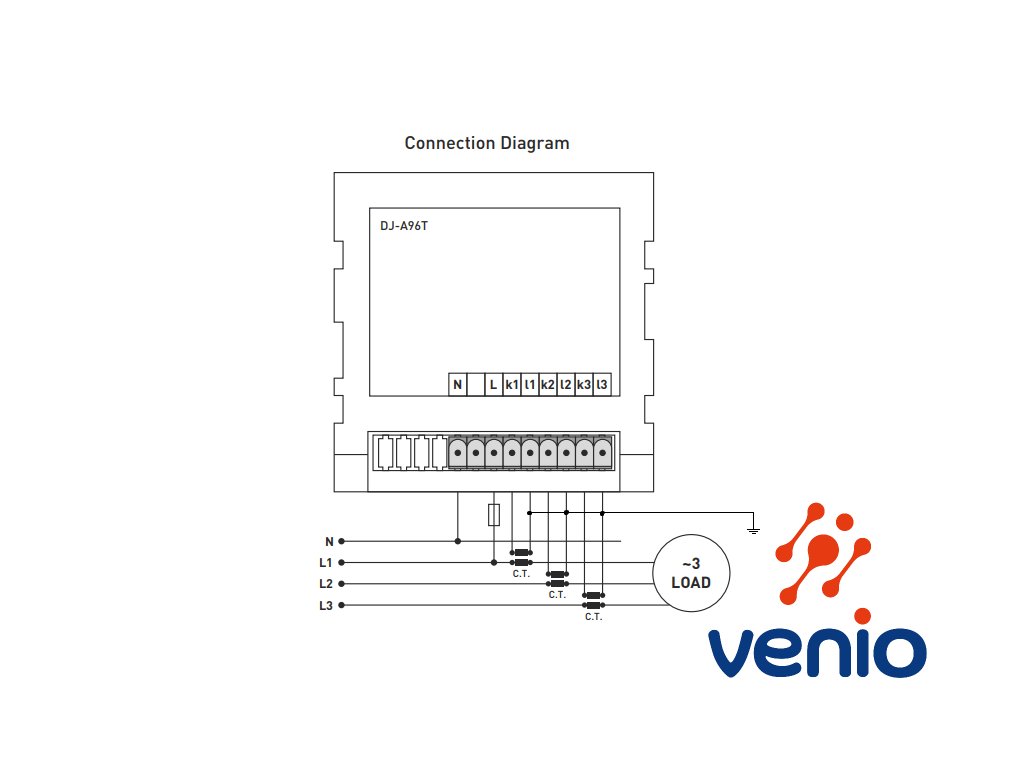

Pripojte zariadenie podľa schémy zapojenia.
Pripojte prúdové transformátory primeraného pomeru xxxx/5A podľa prúdového zaťaženie vášho systému. Pripojte vodiče prúdových transformátorov k vstupným svorkám zariadenia "kx" a "lx". Výstup z prúdových transformátorov do ampérmetra môže byť maximálne 5A.
Pred spustením záťaže a merania, po zapnutí napájania podržte tlačidlo „Menu“ na 2 sekundy.
Nastavte prevodový pomer použitých transformátorov pomocou tlačidiel „Up“-„Down“.
Aby ste uložili svoje nastavenie, znovu podržte tlačidlo „Menu“ na 2 sekundy.
Pripojte záťaž a ampérmeter začne zobrazovať prúd.
Merací transformátor prúdu je z dôvodu bezpečnosti nutné vždy uzemniť.
Dodatočné parametre
| Kategória: | Panelové ampérmetre |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
| Napájanie: | 230VAC |
| Displej: | 3x 4 číslica |
| Rozsah meraného prúdu: | priamo 100mA - 5.5A, cez prúdový transformátor x/5, do 5.000A |
