DJ-V48DC voltmeter pre jednosmerné napätie na panel

Podrobný popis

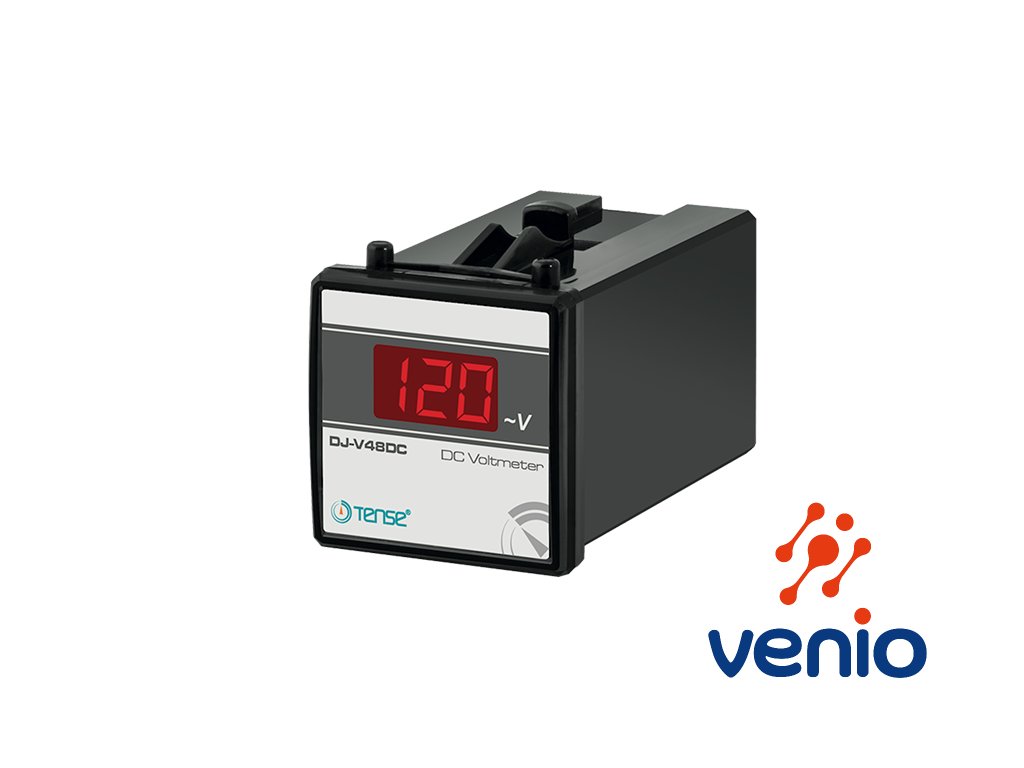

DJ-V48DC voltmeter pre jednosmerné napätie na panel

DC Voltmeter na monitorovanie a zobrazenie napätia jednosmerného obvodu.
Zobrazuje napätie do výšky 300V na trojmiestnom displeji výšky 14mm.
Rozsah meraného napätia: < 300V DC
Napájacie napätie: 230VAC (150...270VAC)
Dobre viditeľný displej: 3 číslice výšky 9 mm. Montáž 48x48mm.

Voltmetre pre jednosmerné napätie:
typy: DJ-V36DC, DJ-V48DC, DJ-V72DC, DJV-96DC
zobrazujú jednosmerné napätie na vstupe "+" a "-", keď je napájanie 230VAC pripojené.

Prevádzkové napätie (Un):    150V - 270V AC
Prevádzková frekvencia:       50/60 Hz

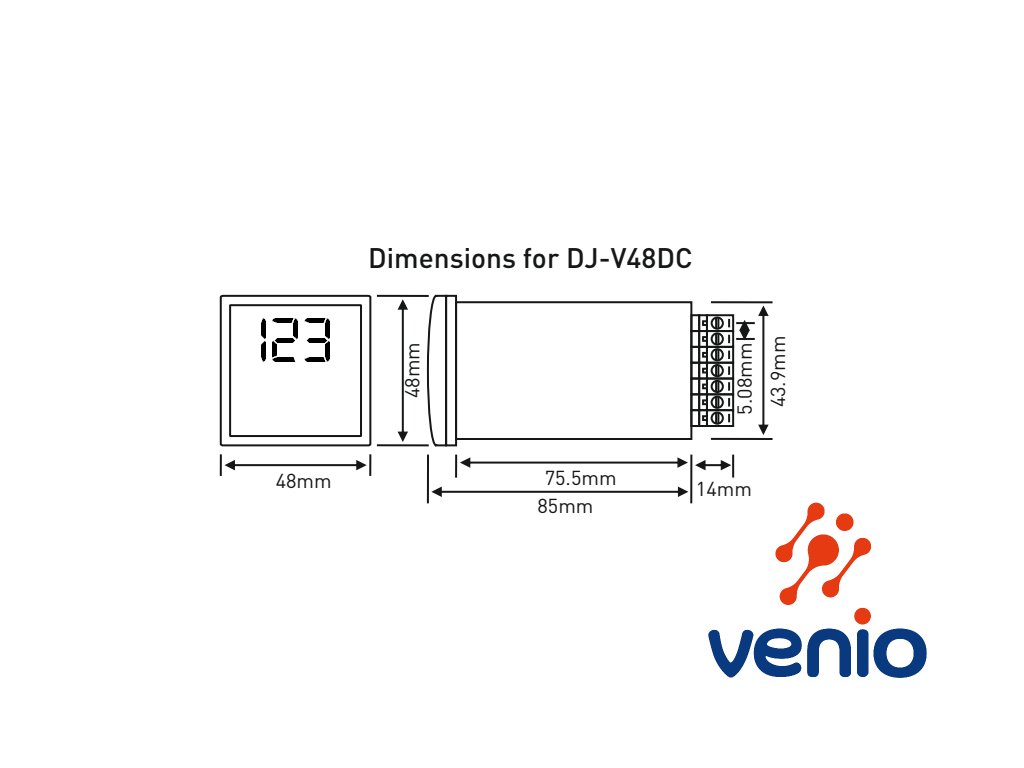

Veľkosti otvoru pre montáž: 68x68 mm (DJ-V72DC), 46x46 mm (DJ-V48DC), 31x72 mm (DJ-V36DC)
Rozsah merania:                     <300V DC
Prevádzkový výkon:               <6VA
Prevádzková teplota:             -20°C...55°C
Typ pripojenia:                        Zásuvné skrutkové svorky
Výška číslic displeja:               20 mm (DJ-V96DC), 14 mm (DJ-V72DC a DJ-V36DC), 9 mm (DJ-V48DC)
Presnosť merania:                  ±2%
Hmotnosť:                               max. 220 gr.
Montáž:                                   displej je určený pre čelnú montáž na panel
Prevádzková nadmorská výška: < 2000 metrov
Priemer kábla:                       max. 1,5 mm²

Použitie zariadenia a princíp činnosti:
Vykonajte pripojenie podľa schémy. Keď má zariadenie pripojené napájacie napätie a meracie svorky podľa schémy zapojenia, na prednej obrazovke sa zobrazia hodnoty jednosmerného napätia do 300V. Pri používaní jednosmerného voltmetra neaplikujte vyššie napätie, ako je uvedené napätie na prístroji. V opačnom prípade môže dôjsť k poškodeniu zariadenia.
Upozornenie: Ak je polarita meraného napätia na svorkách + a - prehodená, zasvieti sa indikačná bodka úplne vpravo na displeji. (Napr.: 200.)
Zahrňte do zostavy vypínač a istič 2A. Umiestnite vypínač a istič do blízkosti zariadenia, kde ich operátor ľahko dosiahne. Označte spínač a istič ako vypínacie prístroje pre zariadenie.

Všeobecný popis voltmetrov pre jednosmerné napätie na panel:
Jednosmerný voltmeter pre montáž na panel sa používa na meranie jednosmerného (DC) napätia.

Meranie na zdrojoch DC napätia:
Využitie nájde v rôznych elektronických rozvodoch, zariadeniach a priemyselných aplikáciách. DC Voltmetre sa používajú na meranie jednosmerného napätia DC zdrojov, ako sú DC napájacie zdroje, batérie, solárne panely a obvody fotovoltaických zariadení a batériových úložísk. Týmto sa zabezpečí, že obsluha má neustále prehľad o výške napätia v jeho zariadení. Umožní tak sledovať, že napätia sú v rámci požadovaných tolerancií a že elektronické zariadenia pracujú správne.

Digitálne voltmetre zobrazujú napätie pomocou čísel na displeji. Sú obvykle presnejšie ako analógové voltmetre, jednoduchšie pre odčítanie hodnoty obsluhou.
