LP4, zobrazovač prúdovej slučky 4-20mA, pasívny, červený, 96x48 mm

Kód: 3.6132
Novinka
Neohodnotené
€78 €93,60 vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
4.10.2022
LP4 - univerzálny zobrazovač signálu 4-20 mA.
4-miestny škálovateľný červený LED displej, rozmeru 1/8 DIN 96x48 mm
Displej nevyžaduje napájanie, ako zdroj napájania využíva prúdovú slučku.

Základné parametre, funkcie a výhody zobrazovacej jednotky LP4

  • pasívny displej – napájaný z prúdovej slučky
  • 4-miestny LED displej (červený)
  • výška písma 14 mm
  • rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
  • meranie a zobrazovanie štandardného signálu 4-20 mA
  • škálovanie zobrazenej hodnoty od -1999 do 9999
  • nastaviteľná poloha desatinnej čiarky
  • pamäť maximálnej nameranej hodnoty
  • pamäť minimálnej nameranej hodnoty
  • rýchly prístup k aktuálnej hodnote merania 4-20mA aj po naškálovaní
  • výpočet druhej odmocniny
  • zablokovanie heslom proti neoprávnenej zmene nastavenia
  • IP50 (IP65 s doplnkovou výbavou za príplatok)

Detailné informácie

Podrobný popis

Funkcie a vlastnosti zobrazovacej jednotky LP4 - červený LED displej

LP4 je univerzálny zobrazovač signálu 4-20 mA.
4-miestny škálovateľný červený LED displej, rozmeru 1/8 DIN 96x48 mm
Displej nevyžaduje napájanie, ako zdroj napájania využíva prúdovú slučku.

Základné parametre, funkcie a výhody zobrazovacej jednotky LP4

  • pasívny displej – napájaný z prúdovej slučky
  • 4-miestny LED displej (červený)
  • výška písma 14 mm
  • rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
  • meranie a zobrazovanie štandardného signálu 4-20 mA
  • škálovanie zobrazenej hodnoty od -1999 do 9999
  • nastaviteľná poloha desatinnej čiarky
  • pamäť maximálnej nameranej hodnoty
  • pamäť minimálnej nameranej hodnoty
  • rýchly prístup k aktuálnej hodnote merania 4-20mA aj po naškálovaní
  • výpočet druhej odmocniny
  • zablokovanie heslom proti neoprávnenej zmene nastavenia
  • IP50 (IP65 s doplnkovou výbavou za príplatok)

Použitie zobrazovača:

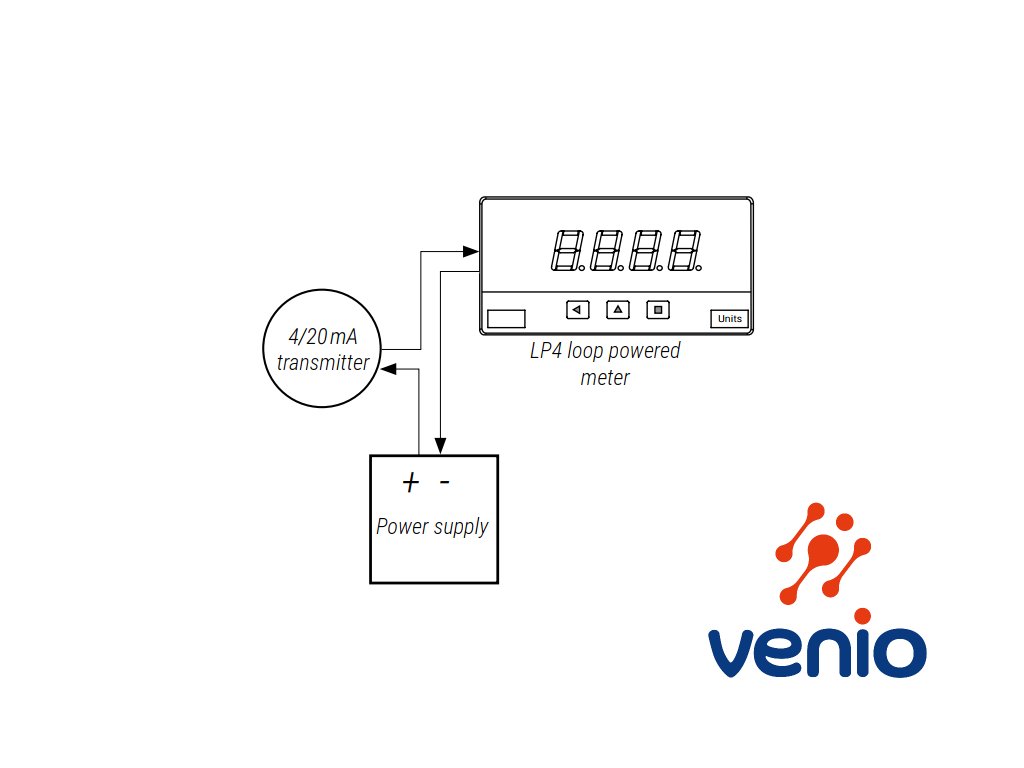

Tento univerzálny zobrazovač LP4 pre prúdovú slučky 4-20 mA do panelu je vhodný pre všetky aplikácie, ktoré vyžadujú jednoduchú inštaláciu. Pre montáž je potrebný 1/8 DIN otvor 92×44 mm. Zobrazovanie v číselnom rozsahu pokrýva všetky bežné priemyselné aplikácie ako napr. zobrazovanie: otáčok, prietoku, tlaku, teploty, rýchlosti, vzdialenosti, výšky hladiny či objemu nádrží. Môže byť použitý ako pomocný zobrazovací displej pre vzdialené pracovisko, alebo priamo na rozvádzači pre prvky inštalované v rozvádzači. Dodávaná verzia displeja LP4 má úbytok napätia menej ako 11V. Tento typ je možné použiť pre obvody ktoré pracujú s napájacím zdrojom 24VDC.

Napájanie Z prúdovej slučky (úbytok U ≤ 11V)
Vstupný signál 4-20 mA (2-vodič)
Počet vstupov 1x
Meraný rozsah 3,8-22,5 mA
Rozsah funkčnosti 3,8-30,0 mA
Úbytok napätia typ TP4 ≤ 11V
Presnosť 0,2% + 1 digit
Displej LED, 7-segmentový
Počet miest 4-miestny, 9999
Desatinná čiarka nastaviteľná pozícia
Výška písma 14 mm
Farba červená
Krytie – zobrazovacia časť IP50, IP65 za príplatok
Krytie – konektorová časť IP20 svorkovnica
Rozmery 96x48x99 mm
Montážny otvor 92×44 mm
Hmotnosť 150 g
Pracovná teplota 0 až +50 °C
Skladovacia teplota -20 až +70 °C

Dodatočné parametre

Kategória: Zobrazovače do panelu
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: z prúdovej slučky
Počet číslic: 4
Farba číslic (LED): červená
Výška číslic: 14 mm
Vstupný signál: 4-20 mA
Sériová zbernica: NIE
Montáž / rozmer: do panelu, 96x48mm, hĺbka 91 mm
