I4E prevodník napätia, prúdu a frekvencie s displejom
Kód: 2.41040Súvisiaci tovar
Podrobný popis
I4E prevodník napätia, prúdu a frekvencie s displejom – základné parametre, funkcie a výhody
- univerzálny vstup napájania 18 až 265 VAC/VDC // <1,5 W
- 3-cestná galvanická izolácia 3kVeff: vstup/výstup/napájanie
- 4-miestny LED displej (červený)

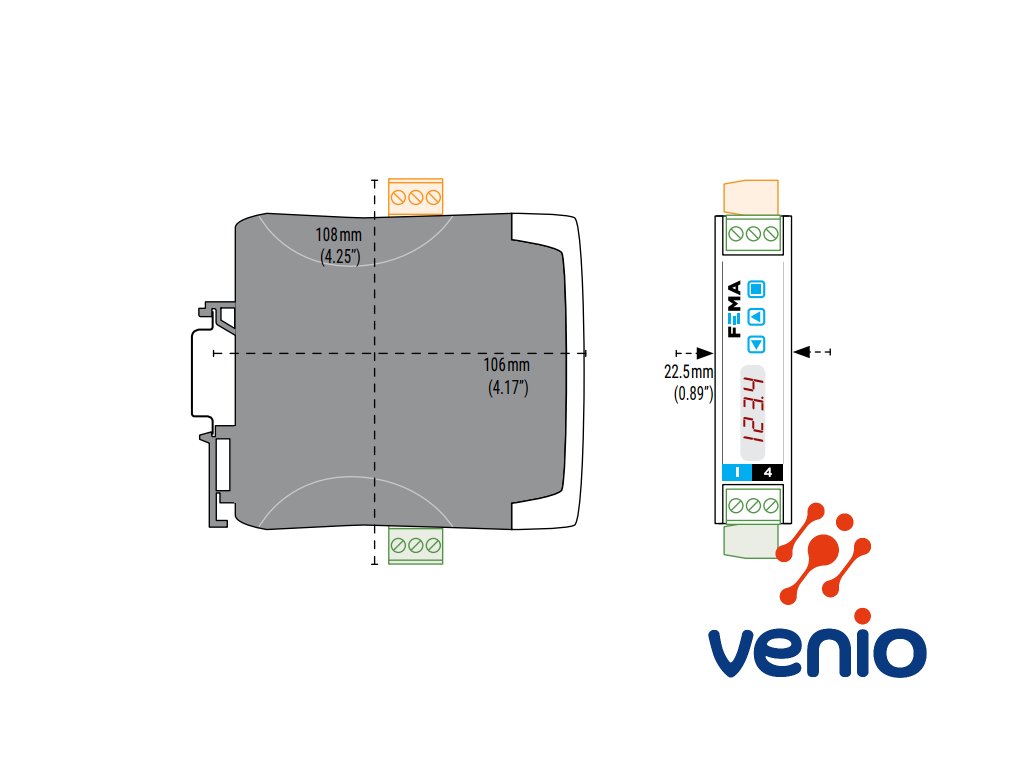

- rozmer v x š x h / 108 x 22,5 x 106 mm
- montáž na DIN lištu
- konfigurovateľný jednoducho pomocou voľby kódu z menu
Konfigurovateľný vstup prevodníka na meranie umožňuje nasledovné:
- vstup sa konfiguruje pomocou menu ktoré obsahuje 138 prednastavených konfigurácií
- individuálne konfigurácie (rozšírené škálovanie) je tiež možné
- rozšírené škálovanie pre bipolárny vstupný signál
- presnosť merania podľa meranej veličiny 0,2% alebo 0,3%

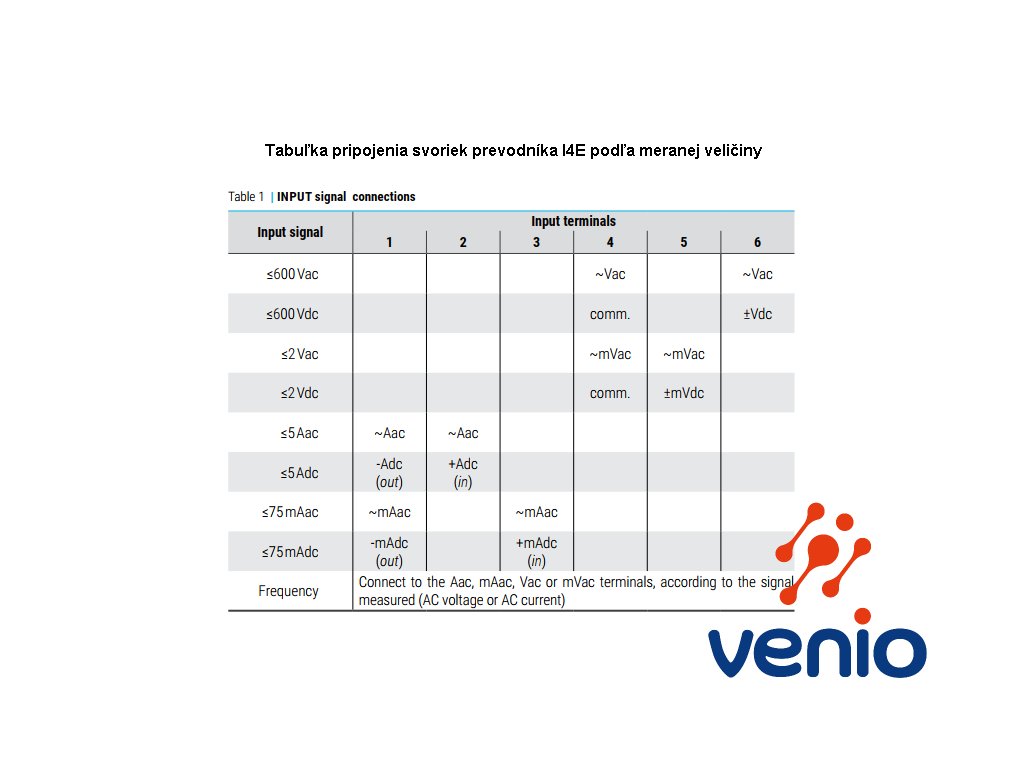

Vstupný signál je možné zvoliť z nasledovných:
- meranie napätia do 600 VAC TrueRMS (fáza/neutrál alebo fáza/fáza)
- meranie napätia do 600 VDC
- meranie napätia do 2 VAC (mVAC)
- meranie napätia do 2 VDC (mVAC)
- meranie prúdu do 5 A AC
- meranie prúdu do 5 A DC
- meranie prúdu do 75 mA AC
- meranie prúdu do 75 mA DC
- meranie frekvencie do 100 Hz

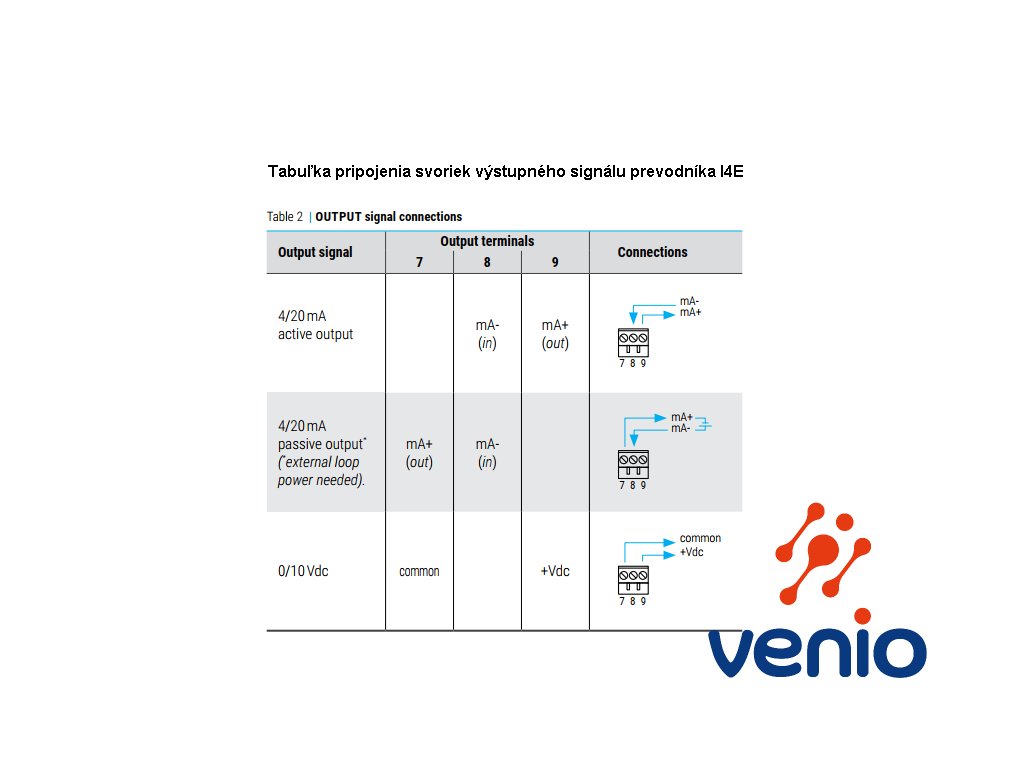

Konfigurovateľný výstup 4-20mA / 0-10 VDC je vhodný:
- výstupný procesný signál: prúdová slučka 4-20 mA, (aktívna alebo pasívna), napäťový výstup 0-10 VDC
- automatické zrkadlenie vstupu – výstup pracuje ako izolovaný prevodník v prednastavenom rozsahu
- škálovateľné zrkadlenie vstupu – individuálne nastavená dolná a horná hranica podľa užívateľa
- výstup je možné kalibrovať v prevádzke
Užívateľská konfigurácia:
K dispozícii sú preddefinované konfiguračné kódy pre rýchle a jednoduché nastavenie. Jednoducho vyberiete z pamäte predefinovaný kód pre vašu aplikáciu,
pripojíte podľa schémy a zariadenie je pripravené na prevádzku. Pre individuálne užívateľské nastavenie je ponuka rozšírenej konfigurácie na prispôsobenie vstupného aj výstupného rozsahu signálu na špecifické požadované hodnoty. Konfiguráciu vykoná obsluha jednoducho cez prednú tlačidlovú klávesnicu bez potreby iných nástrojov či PC.
Predný informačný displej je prispôsobený pre konfiguráciu, ako aj systémové informácie. Môže teda zobrazovať nasledovné údaje:
- hodnotu vstupného signálu
- hodnotu výstupného signálu
- konfiguračný kód
- percentuálnu hodnotu signálu
- procesnú hodnotu
Dodatočné parametre
| Kategória: | Prevodníky U/I signálov |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.2 kg |
| Napájanie: | univerzálne 18 ... 265 VAC/VDC |
| Vstupy/Výstupy: | 1AI / 1AO (4-20mA,0-10V) |
| Vstupný signál: | meranie napätia do 600 VAC TrueRMS (fáza/neutrál alebo fáza/fáza), meranie napätia do 600 VDC, meranie napätia do 2 VAC / VDC (mVAC / mVDC), meranie prúdu do 5 A AC / DC, meranie prúdu do 75 mA AC / DC, meranie frekvencie do 100 Hz |
| Výstupný signál: | 4-20mA, 0-10V |
| Počet číslic: | 4 |
| Farba číslic (LED): | červená |
| Sériová zbernica: | NIE |
| Montáž / rozmer: | na DIN lištu, 108x22,5x108mm |
