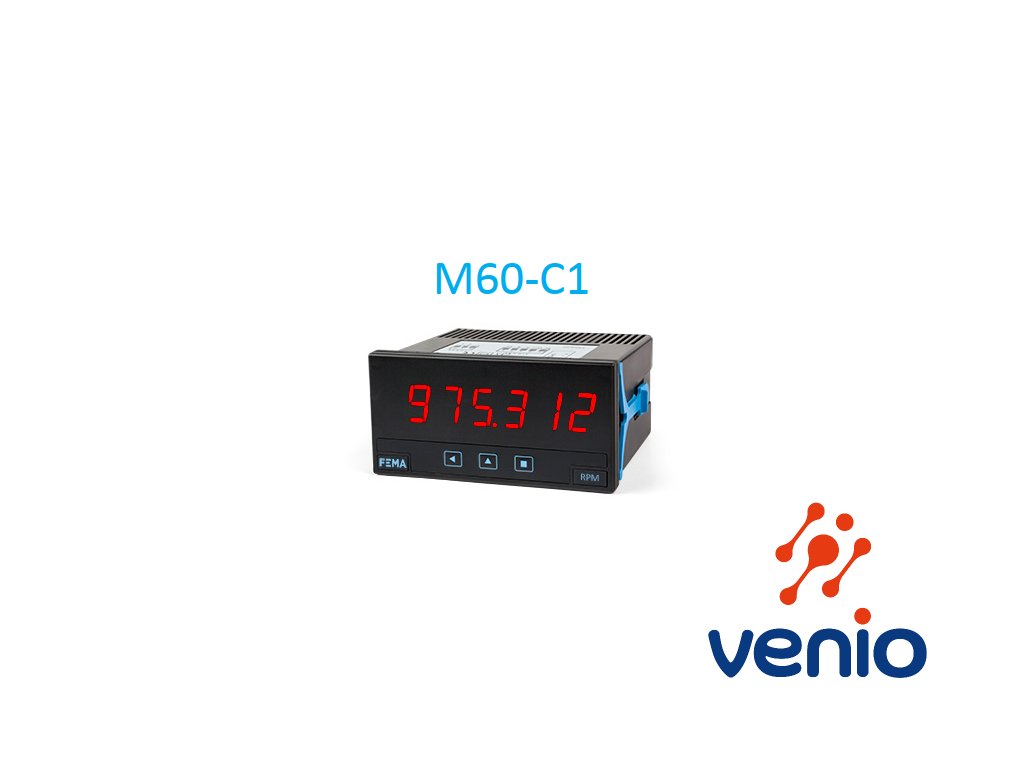

M60-C1 počítadlo impulzov a otáčok, zobrazovač rýchlosti

Kód: M60-C1-L-R1-R1
254 € / ks 304,80 € vrátane DPH
Skladom (1 ks)
Variant
Môžeme doručiť do:
3.4.2024

M60-C1 Počítadlo impulzov a otáčok, zobrazovač rýchlosti do panelu
(6-miestny displej)

M60-C1 je počítadlo impulzov, merač rýchlosti/otáčok a periodometer pre montáž do panelu,
na zobrazovanie do 6 číslic s výškou 14 mm. Štandardný rozmer pre panelovú montáž 96 x 48 mm (1/8 DIN).
Prijíma všetky typy impulzných signálov a signály z enkodérov.
Na rozdiel od počítadla prietoku C60-FL-U ktoré pracuje s frekvenciami do 500Hz, je
M60-C1 počítadlo impulzov a zobrazovač otáčok určený pre snímanie a zobrazovanie vysokofrekvenčných impulzov s parametrami:
Maximálna frekvencia pre počítadlo impulzov M60-C1: do 250 kHz
Maximálna frekvencia pre meranie rýchlosti & periodmeter M60-C1: do 500 kHz
Minimálna frekvencia meranie rýchlosti & periodmeter: 1 mHz (0.001 Hz)

M60-C1 je užívateľsky konfigurovateľný displej, akceptuje nasledovné typy signálov zo snímačov:
NPN, PNP, push/pull signál mV, Namur, indukčné snímacie PNP/NPN mechanické snímače, vypínače, prepínače, relé, TTL, CMOS
vrátane kvadratúrnych signálov (jednosmerné a obojsmerné signály enkodéra).

M60-C1 je k dispozícii v dvoch verziách pre rôzne úrovne napájacieho napätia:
M60-C1-L = (11-24-48-60 Vdc, 24-48 Vac) (skladová verzia)
M60-C1-H = (85-265 Vac/dc) alebo

Detailné informácie

Podrobný popis

M60-C1 Počítadlo impulzov a otáčok, zobrazovač rýchlosti do panelu
(6-miestny displej)

M60-C1 je počítadlo impulzov, merač rýchlosti/otáčok a periodometer pre montáž do panelu,
na zobrazovanie do 6 číslic s výškou 14 mm. Štandardný rozmer pre panelovú montáž 96 x 48 mm (1/8 DIN).
Prijíma všetky typy impulzných signálov a signály z enkodérov.
Na rozdiel od počítadla prietoku C60-FL-U ktoré pracuje s frekvenciami do 500Hz, je
M60-C1 počítadlo impulzov a zobrazovač otáčok určený pre snímanie a zobrazovanie vysokofrekvenčných impulzov s parametrami:
Maximálna frekvencia pre počítadlo impulzov M60-C1: do 250 kHz
Maximálna frekvencia pre meranie rýchlosti & periodmeter M60-C1: do 500 kHz
Minimálna frekvencia meranie rýchlosti & periodmeter: 1 mHz (0.001 Hz)

M60-C1 je užívateľsky konfigurovateľný displej, akceptuje nasledovné typy signálov zo snímačov:
NPN, PNP, push/pull signál mV, Namur, indukčné snímacie PNP/NPN mechanické snímače, vypínače, prepínače, relé, TTL, CMOS
vrátane kvadratúrnych signálov (jednosmerné a obojsmerné signály enkodéra).

M60-C1 je k dispozícii v dvoch verziách pre rôzne úrovne napájacieho napätia:
M60-C1-L = (11-24-48-60 Vdc, 24-48 Vac) (skladová verzia)
M60-C1-H = (85-265 Vac/dc)
Obidve verzie poskytujú budiace napätie pre vstupný snímač.

K dispozícii je možnosť rozšírenia o voliteľné výstupné moduly s relé, tranzistorom, riadením SSR, analógovými výstupmi a komunikácia MODBUS RTU.
Zobrazovanie od 999999 do -199999 s desatinnou čiarkou, poskytuje tiež škálovateľné zobrazovanie:

  • s konfigurovateľným multiplikačným faktorom (1 až 999999) alebo
  • s konfigurovateľné s deliacim faktorom (1 až 999999).

Zobrazovač M60-C1

obsahuje vstavané vnútorné odporové obvody pre úpravu signálu (push-up a pull-down),
konfigurovateľné spúšťacie úrovne, detekcia nábehovej alebo padajúcej hrany signálu,
budiace napätie pre snímač konfigurovateľné od 5 Vdc do 18 Vdc.

Príplatkové (option) možnosti pre moduly výstupov a ovládanie:

  • 1, 2 alebo 3 relé,
  • tranzistorové výstupy,
  • ovládanie pre SSR relé,
  • izolované analógové výstupy,
  • komunikácia v Modbus RTU, RS-485 ASCII a RS-232.
  • špeciálna verzia pre 4 a 6 reléových výstupov.

Nezávislé alarmy s výstupom na relé sú konfigurovateľné ako maximum (zopnutie pri prekročení) alebo minimum (zopnutie pri poklese)
s jednou alebo dvomi požadovanými hodnotami na alarm, majú nastaviteľnú hysteréziu, nezávislé oneskorenie aktivácie a deaktivácie a ovládanie pre invertované relé. Krytie predného displeja je IP65, rozmer pre panelovú montáž 96 x 48 mm (1/8 DIN).
Pripojenie pomocou zásuvných skrutkových svoriek. Určené pre priemyselné aplikácie.

Špeciálne "menu nastavení" pre vyšší užívateľský komfort:

  • Ponuka „Rýchly prístup“ k vybraným funkciám, prístupná pomocou tlačidla HORE
  • Funkcia „On power up“ na ochranu systému pri prvom „studenom“ spustení alebo automatickom resete
  • Špeciálny režim „FAST“ pre aplikácie rýchleho počítania
  • Špeciálny režim „SLOW“ pre aplikácie s pomalým tempom (nízkofrekvenčné aplikácie)
  • Priama konfigurácia pre väčšinu bežných snímačov na „SnSr / Auto“
  • Funkcia „Trigger Sense“ pomáha zistiť správnu úroveň spúšťania
  • Viacnásobné zobrazovacie filtre, pamäť pre maximálne a minimálne čítanie, ochrana heslom, 5 úrovní jasu.

Dodatočné parametre

Kategória: Zobrazovače do panelu
Napájanie: 24 VDC
Vstupy/Výstupy: 1DI impulzný
Vstupný signál: impulzný signál NPN, PNP, pick-up (signál min.10mVAC RMS), snímač, mVac, jazýčkový spínač, mechanický kontakt, push-pull
Počet číslic: 6
Farba číslic (LED): červená
Výška číslic: 14 mm
Sériová zbernica: 1x RS485 (Modbus RTU) za príplatok

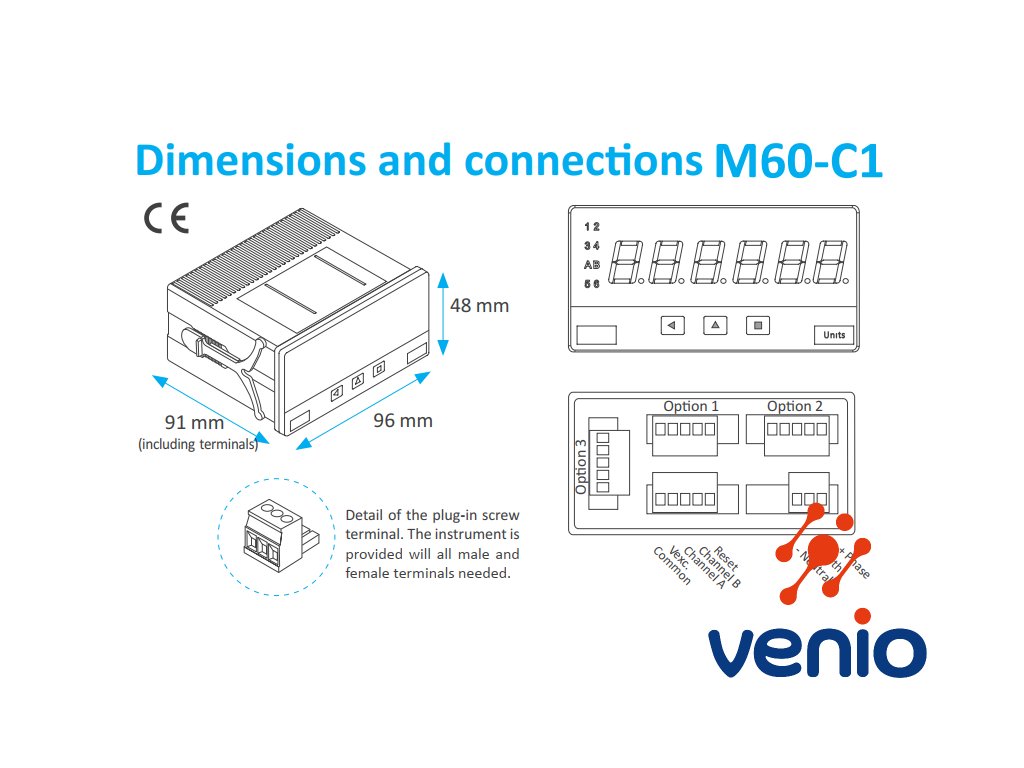

Montáž / rozmer: do panelu, 96x48mm, hĺbka 91 mm
