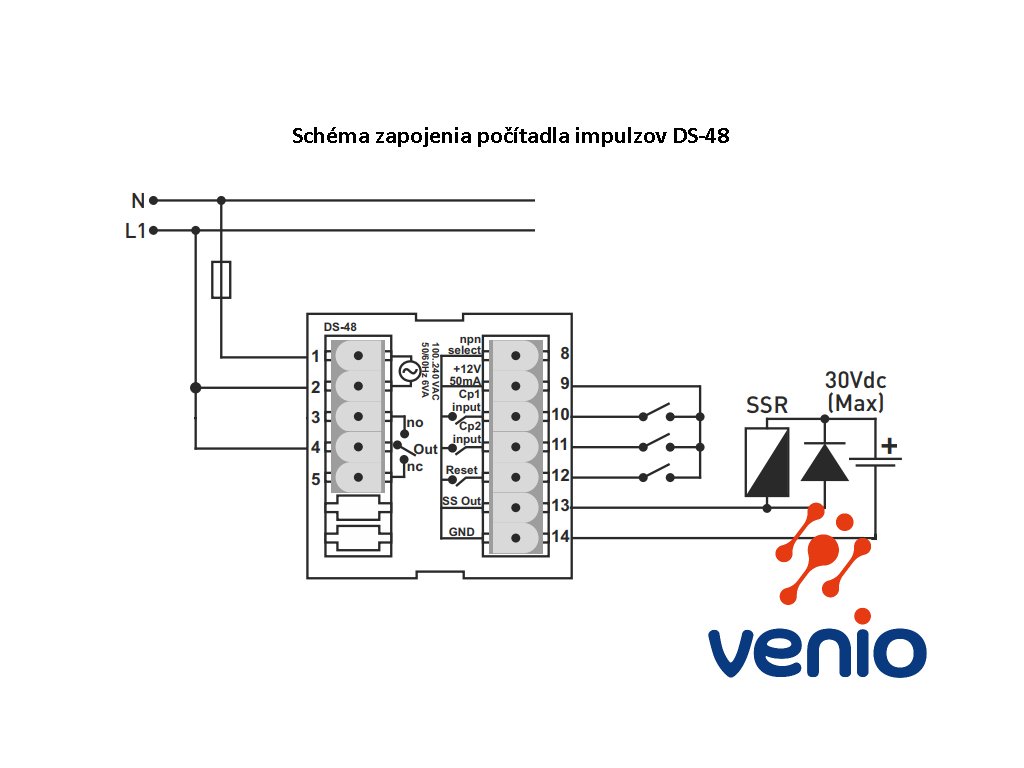

Počítadlo impulzov pre montáž do panelu DS-48

Podrobný popis

Počítadlo impulzov do panelu DS-48
(2x 4-miestny displej: 1x počítadlo, 1x cieľová hodnota)

Všeobecná špecifikácia počítadla impulzov DS-48:
2x 4 miestny displej, 1x hodnota PRESET,
1x OUT výstupné relé,
počítanie hore/dole
Počíta signály z mechanických spínačov, indukčných snímačov priblíženia PNP/NPN a vstupy z inkrementálneho enkódera.
Ochrana heslom.
Voliteľná vstupná frekvencia: 20, 50, 2500, 7500 Hz
Kalibračná konštanta: 0,001.....9,999
Voliteľná desatinná čiarka: 0, 0.0, 0.00, 0.000

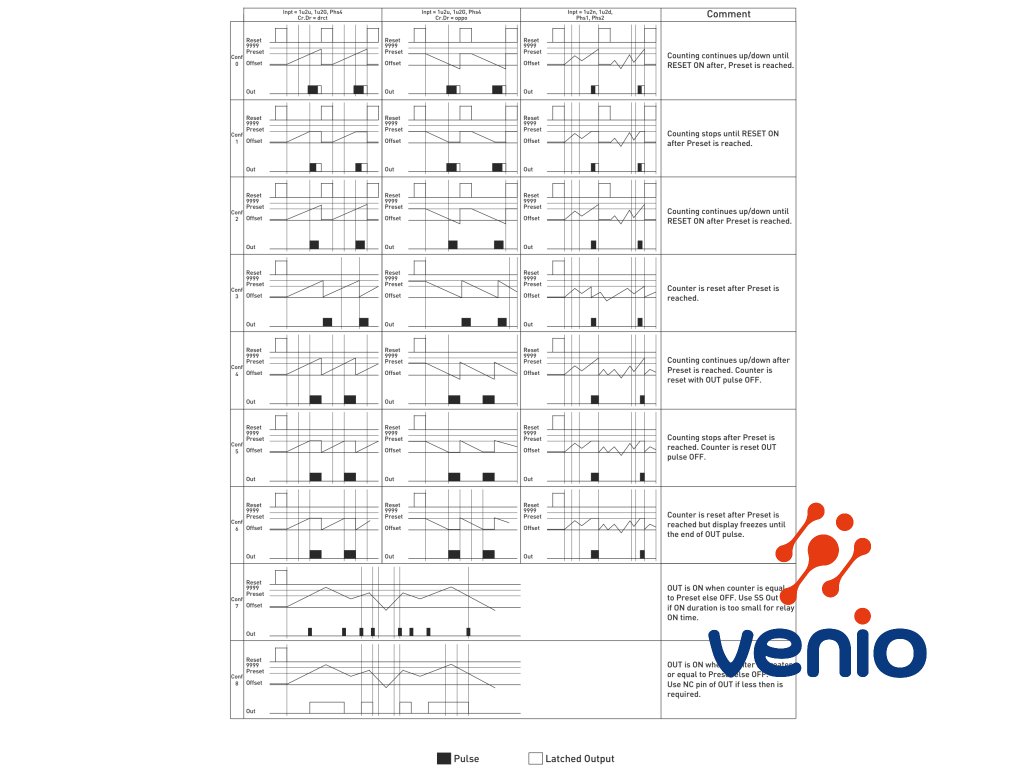

Možnosti kombinácie funkcií: 7 vstupných funkcií / 9 výstupných funkcií:
- pripočítavanie,
- odpočítavanie,
- pripočítavanie/odpočítavanie z dvoch vstupov súčasne,
- pauza v počítaní/odpočítavaní ovládaná druhým vstupom,
- negácia vstupu ovládaná druhým vstupom,
- pripočítavanie/odpočítavanie od nábežnej hrany / padajúcej hrany / obidvoch hrán súčasne,
- pripočítavanie nábežnou hranou / odpočítavanie padajúcou hranou / negácia funkcie druhým vstupom

Nastaviteľný „OFFSET“ počítanej hodnoty
OUT relé: zapnuté po dosiahnutí hodnoty a držané do RESET, alebo pulz v rozsahu 0,1.....999,9 sekúnd
Pamätá si hodnotu počtu pulzov a stav výstupného relé OUT pri poslednom výpadku napájania a je možné ju obnoviť po opätovnom prvom zapnutí.
RESET cez tlačidlo na prednom paneli alebo signál na svorku RESET(12).
Pamäť EEPROM na uloženie nastavení.

Poznámky k inštalácii:
Použite tienené a skrútené signálne káble a tienenie pripojte k zemi. Udržujte všetky signálne káble mimo ističov, indukčných záťaží, mimo zariadení/káblov vyžarujúcich elektrický šum a napájacích káblov.
Prijmite preventívne opatrenia proti vplyvom prostredia, ako je vlhkosť, vibrácie, znečistenie a vysoká/nízka teplota.
Použite poistku (F250mA 250VAC) na sieťovom/napájacom vstupe zariadenia.
Na napájanie použite vhodné káble. Počas inštalácie dodržujte bezpečnostné predpisy.

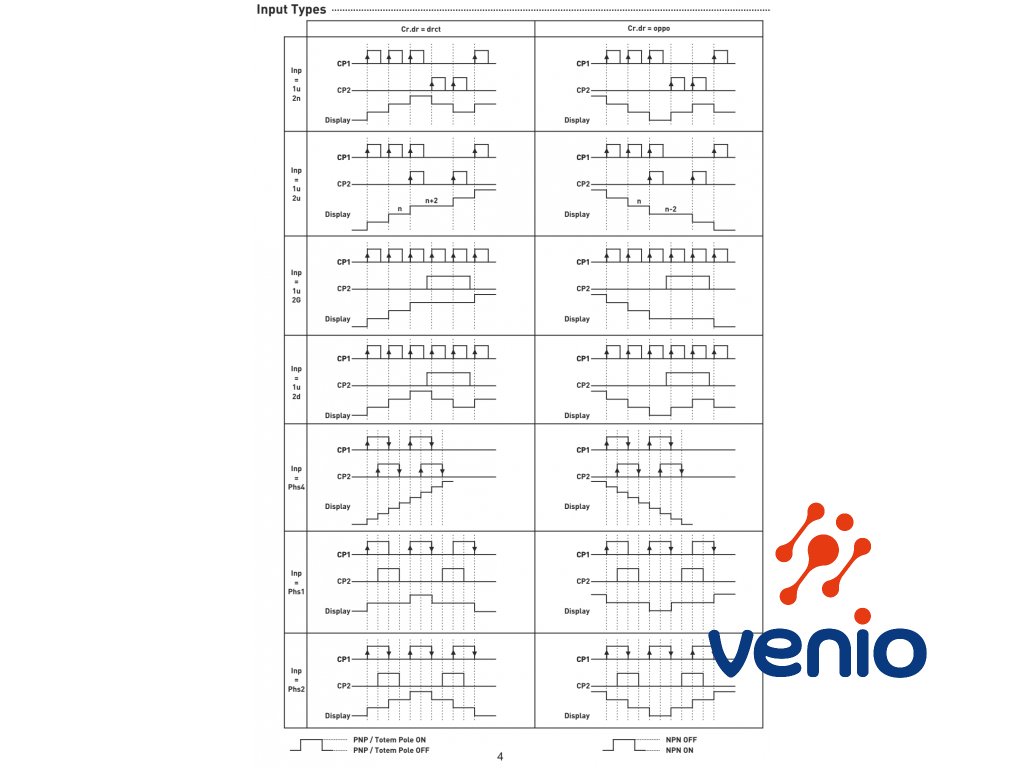

Uprednostňujte použitie možnosti (Inpt = Phs1) pre kódovače, vyberte (Frekvenciu = 20) na počítanie impulzov mechanického vypínača ON-OFF,
vyberte optimálnu možnosť minimálnej vstupnej frekvencie, ktorá vyhovuje vašej aplikácii.
Pre Inpt = 1u2u, 1u2d, Phs2; frekvencia vstupného signálu musí byť najviac ½ zvolenej možnosti vstupnej frekvencie, ak sú použité oba vstupy.
Pre Inpt = Phs4; frekvencia vstupného signálu musí byť najviac 1/4 zvolenej možnosti vstupnej frekvencie, ak sú použité oba vstupy.

Technické parametre:
Rozmery / otvor : 48x48x96 mm / 44x44 mm
Displej: 2x4-miestny 7-segmentový LED displej.
Počet vstupov: 2 x (Max: 7500 Hz, 5-30 V)
Typy vstupov: mechanický spínač, indukčný snímač PNP/NPN, enkóderový výstup NPN/PNP/totem-pole
Vstupná frekvencia: 20, 50, 2500, 7500 Hz.
Výber NPN snímača: Pre NPN pripojte svorku „npn select“ (8) k svorke „+12V“ (9) pre výber snímača NPN pripojeného na vstup Cp1(10)  a Cp2 (11).
Resetovací vstup je vždy PNP.
Pre totem-pole alebo snímače typu PNP bude „npn select“ nepripojený.
Resetovací signál: svorka (12), minimálne 10 ms, + signál (iba PNP) (5.....30 V)
Napájacie napätie: 100...240VAC, 50-60Hz.
Spotreba energie: < 8 VA
Výstup (OUT):
1x relé SPDT 250VAC, 2A, odporová záťaž, svorky 4=COM, 3=NO, 5=NC,
1x ovládanie SSR - NPN, 30V, 100mA max., svorka 13=SSout, 14=GND
Napájanie snímača: svorka (9) 12 VDC, 50 mA (max.), neregulované
Prevádzková teplota: -20°C ... +55°C
Nadm. výška: <2000m
