C60-FL-U zobrazovač prietoku do panelu

Podrobný popis

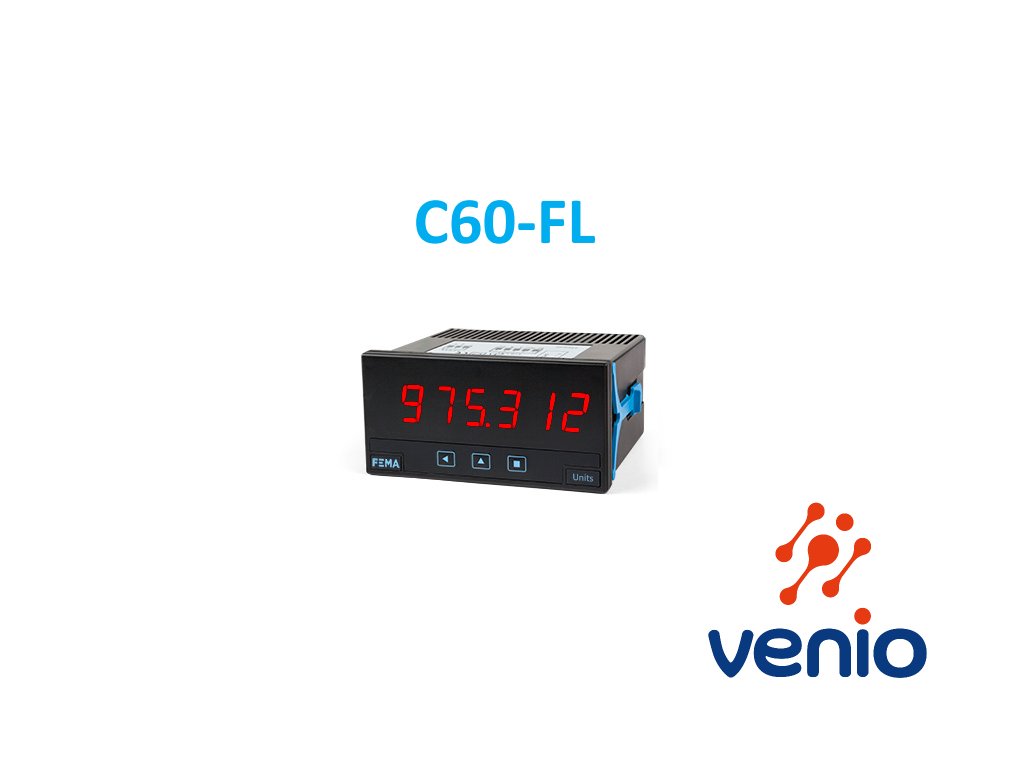

C60-FL-U zobrazovač prietoku do panelu (6-miestny displej)

C60-FL-U je digitálny zobrazovač prietoku pre pulzný prietokomer na montáž do panelu,
vhodný pre inštaláciu k širokej škále prietokomerov s výstupnými signálmi z nasledovného rozsahu:

• impulzný signál NPN
• impulzný signál PNP,
• pick-up (signál min. 10mVAC RMS),
• snímač,
• mVac,
• jazýčkový spínač,
• mechanický kontakt,
• push-pull a iné...

Displej C60-FL-U môže zobrazovať okamžitý alebo celkový (súhrnný) prietok vypočítaný z pulzov z horeuvedených signálov.
Zobrazovač prietoku umožňuje škálovať zobrazenú hodnotu prepočtom v l/s, l/min, l/hod, m3/s, m3/m, m3/h atď...

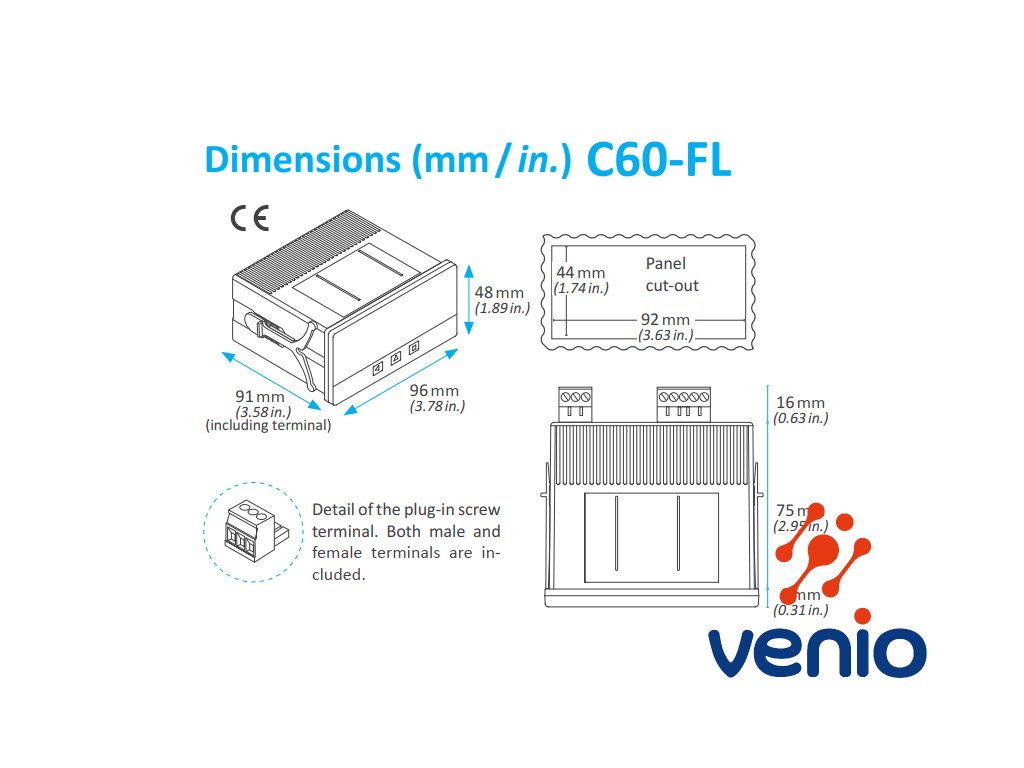

Rozmery čelného panelu displeja 96x48 mm, t.j. veľkosť (1/8 DIN).
Škálovateľné čítanie so 6 číslicami (‚999999‘ až ‚-199999‘) a konfigurovateľnou pozíciou desatinnej čiarky.
Poskytuje budiace napätie +15 Vdc @50 mA.

Doplnkové funkcie:

• „rýchly prístup“ k nastaveným hodnotám alarmu a prednastavenej hodnote cez jedno tlačidlo
• "reset" pre celkový prietok zadným kontaktom a / alebo predným tlačidlom
• 2x vstup / zadný kontakt na prepínanie odčítaných hodnôt (okamžitý / celkový prietok, reset)
• režim „Eco“ pre zníženú spotrebu a vypnutie displeja
• 5 úrovní jasu číslic na displeji

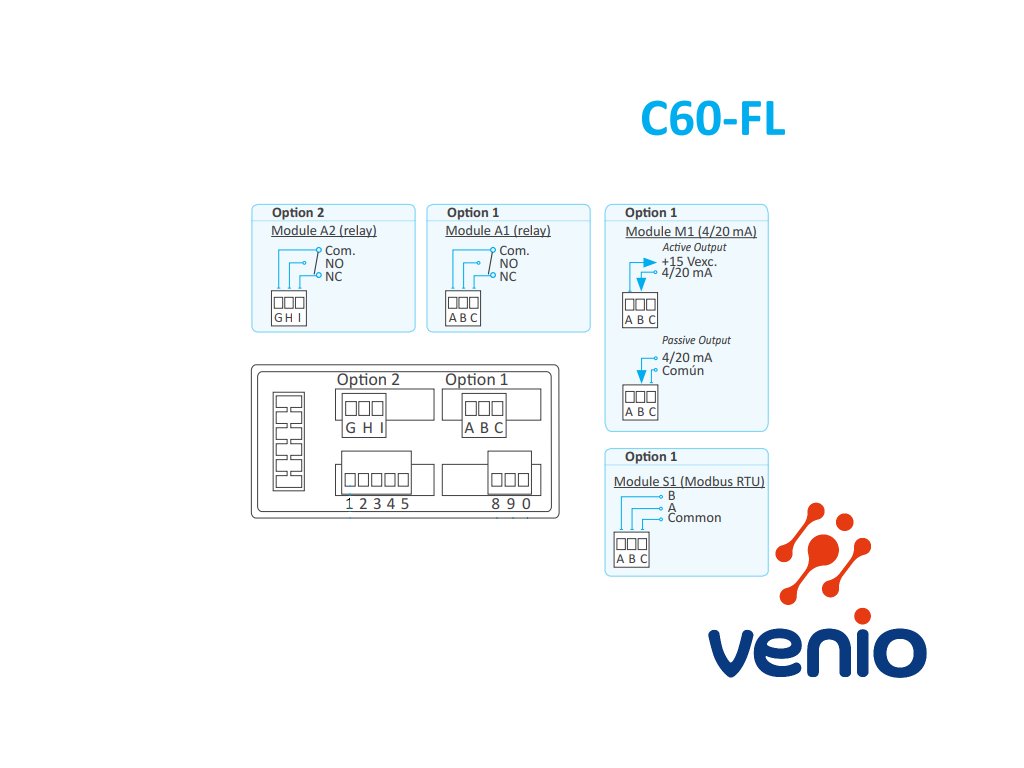

• alarmy cez rozširujúce relé umožnia: 1 alebo 2 alarmy, navzájom nezávislé,- konfigurovateľné na prekročenie alebo pokles mimo nastavenej hodnoty,- s hysterézou a alarmom vo forme blikania displeja,- s možnosťou priradiť vstupu funkciu "zmazať na 0" alebo "zmazať na "P" = prednastavenú hodnotu"
• rozširujúci modul 1x analógový výstup 4/20 mA izolovaný
• rozširujúci modul 1x komunikačný port Modbus RTU, izolovaný

Univerzálne napájanie od 18 až do 265 Vac/dc.
Príplatková výbava ponúka: voliteľné relé, analógový výstup a sériová komunikácia Modbus RTU.
Odporúčané pre zákaznícke aplikácie OEM.

Oblasť aplikácie zobrazovača prietoku:

Univerzálny zobrazovač prietoku do panelu, typ C60-FL-U je vhodný pre všetky aplikácie,
ktoré vyžadujú jednoduchú inštaláciu a zobrazenie údajov o prietoku z pulzného merania na 6-miestnom displeji.
Pre montáž je potrebný 1/8 DIN otvor 92x44 mm. Môže byť použitý ako pomocný zobrazovací displej pre vzdialené pracovisko, alebo priamo pri prietokomeri.
