Počítadlo impulzov pre montáž do panelu DS-72A

Kód: DS72A
109 € / ks 130,80 € vrátane DPH
Skladom (5 ks)
Môžeme doručiť do:
3.4.2024

Počítadlo impulzov do panelu DS-72A s dvomi výstupnými relé
2x 6 miestny displej, 2x hodnota PRESET, 2x OUT výstupné relé, 2x SSout pre riadenie SSR relé.

Displej:                        2x 6-miestny 7-segmentový LED displej
                                    počítanie do 999999
Indikačné LED:            5x: OUT1, OUT2, Prst1, Prst2, Batch
Vstupy:                        2x Max: 7500 Hz, PNP / NPN,
                                    mech. kontakt / enkoder (5-30 V)
Výstupy (OUT):           2x relé SPDT 250VAC, 2A, odporová záťaž
                                   2x ovládanie SSR do 30V
Napájacie napätie:      100...240VAC, 50-60Hz
Spotreba energie:       <8 VA
Rozmery / mont.otvor: 72x72x94 mm / 67x67 mm

Detailné informácie

Podrobný popis

Všeobecná špecifikácia počítadla impulzov DS-72A:
2x 6 miestny displej,
2x hodnota PRESET,
2x OUT výstupné relé,
2x SSout pre riadenie SSR relé.

Počíta signály z mechanických spínačov, koncových spínačov, indukčných snímačov priblíženia PNP/NPN a vstupy z inkrementálneho enkodéra.
Počítanie hore/dole.
Ochrana heslom.
Voliteľná vstupná frekvencia: 20, 50, 2500, 7500 Hz
Kalibračná konštanta: 0,00001.....9,99999
Voliteľná desatinná čiarka: 0 / 0.0 / 0.00 / 0.000

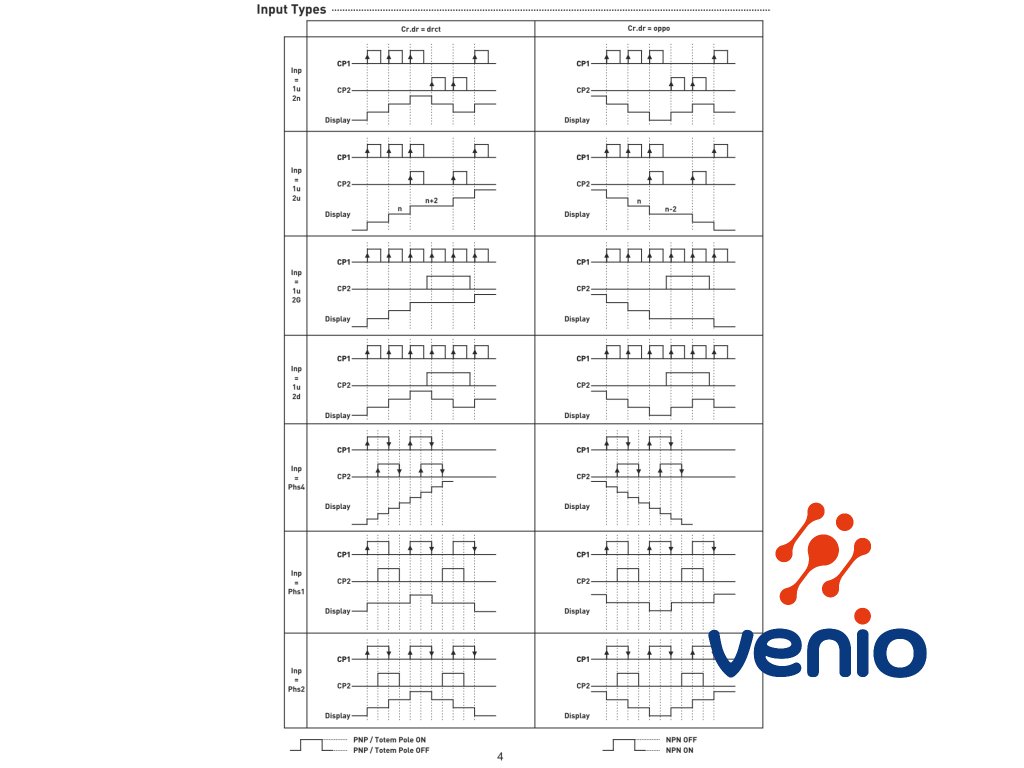

Možnosti kombinácie funkcií: 7 vstupných funkcií / 10 výstupných funkcií:
pripočítavanie,
odpočítavanie,
pripočítavanie/odpočítavanie z dvoch vstupov súčasne,
pauza v počítaní/odpočítavaní ovládaná druhým vstupom,
negácia vstupu ovládaná druhým vstupom,
pripočítavanie/odpočítavanie od nábežnej hrany / padajúcej hrany / obidvoch hrán súčasne,
pripočítavanie nábežnou hranou / odpočítavanie padajúcou hranou / negácia funkcie druhým vstupom.

Nastaviteľný „OFFSET“ počítanej hodnoty.

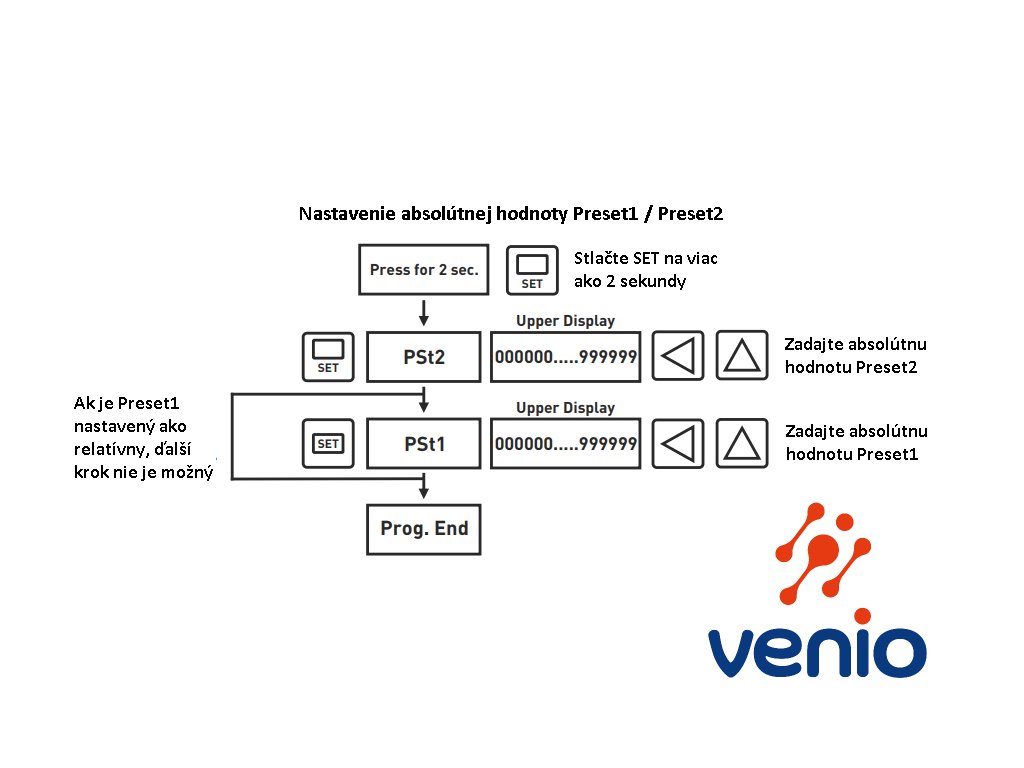

PRESET1 s možnosťou absolútnej / relatívnej hodnoty.
OUT 2x relé: zapnuté po dosiahnutí hodnoty a držané do RESET, alebo pulz v rozsahu 0,1.....999,9 sekúnd.
Pamätá si hodnotu počtu pulzov a stav výstupného relé OUT pri poslednom výpadku napájania a je možné ju obnoviť po opätovnom prvom zapnutí.
RESET cez tlačidlo na prednom paneli alebo signál na svorku RESET(17).
Môže zobrazovať prednastavené ½ hodnoty.
Pamäť EEPROM na uloženie nastavení.

Technické vlastnosti:

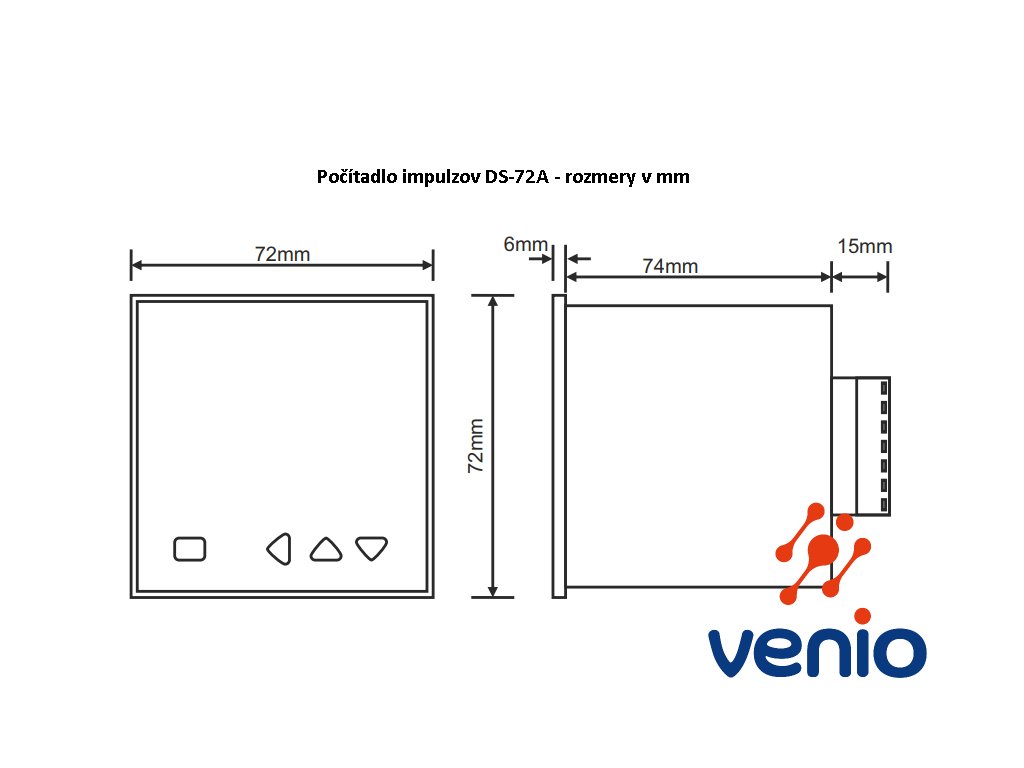

Rozmery / otvor : 72x72x94 mm / 67x67 mm
Displej: 2x 6-miestny 7-segmentový LED displej.
IndikačnéLED: 5x: OUT1, OUT2, Prst1, Prst2, Batch
Vstupy: 2x (Max: 7500 Hz, 5-30 V)

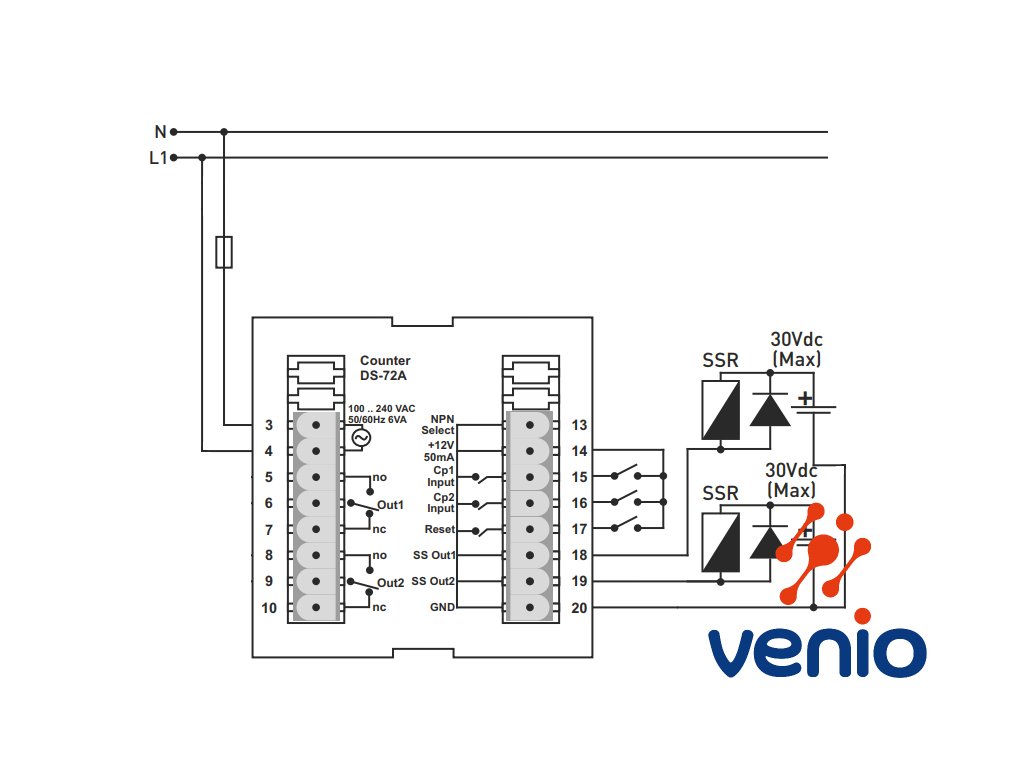

Výber NPN: pripojte svorku „npn select“ (13) k svorke „+12V“ (14) pre pripojenie snímača NPN pripojeného na vstup Cp1(15)  a Cp2 (16).
Resetovací vstup je vždy PNP.
Pre totem-pole enkóder alebo snímače typu PNP bude „npn select“ nepripojený.
Typy vstupov: mechanický spínač, indukčný snímač PNP/NPN enkóderový výstup NPN/PNP/totem-pole.
Vstupná frekvencia: 20, 50, 2500, 7500 Hz.
Resetovací signál: svorka RESET (17), minimálne 10 ms, + signál (iba PNP) (5.....30 V).
Výstupy (OUT):
2x relé SPDT 250VAC, 2A, odporová záťaž,
OUT1: svorky 6=COM, 5=NO, 7=NC
OUT2: svorky 9=COM, 8=NO, 10=NC
SSout 2x ovládanie SSR - NPN, 30V, 100mA max., svorka 18=SSout1, 19=SSout2, 20=GND

Napájanie snímača: svorka (14) 12 VDC, 50 mA (max.), neregulované.
Napájacie napätie: 100...240VAC, 50-60Hz.
Spotreba energie: < 8 VA
Prevádzková teplota: -20°C ... +55°C
Nadm. výška: <2000m

Poznámky k inštalácii:
Použite tienené a krútené signálne káble a tienenie pripojte k zemi. Udržujte všetky signálne káble mimo ističov, indukčnej záťaže, mimo zariadení/káblov vyžarujúcich elektrický šum a napájacích káblov. Prijmite preventívne opatrenia proti vplyvom prostredia, ako je vlhkosť, vibrácie, znečistenie a vysoká/nízka teplota inštalácie.
Použite poistku (F250mA 250VAC) na sieťovom/napájacom vstupe zariadenia.
Na napájanie použite vhodné káble. Počas inštalácie dodržujte bezpečnostné predpisy.
Uprednostňujte použitie možnosti (Inpt = Phs1) pre kódovače,
Vyberte (Freq = 20) na počítanie impulzov mechanického vypínača ON-OFF.
Vždy vyberte možnosť minimálnej vstupnej frekvencie, ktorá vyhovuje vašej aplikácii.
Pre Inpt = 1u2u, 1u2d, Phs2; frekvencia vstupného signálu musí byť najviac ½ zvolenej možnosti vstupnej frekvencie, ak sú použité oba vstupy.
Pre Inpt = Phs4; frekvencia vstupného signálu musí byť najviac 1/4 zvolenej možnosti vstupnej frekvencie, ak sú použité oba vstupy.





Dodatočné parametre

Kategória: Počítadlá impulzov
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: 230 VAC
Vstupy/Výstupy: 2DI, 2xDO-relé, 2xDO-pre SSR
Vstupný signál: impulzný signál NPN/PNP, indukčný snímač, jazýčkový spínač, mechanický kontakt
Počet číslic: 2x6
Farba číslic (LED): červená, žltá
Výška číslic: 9 mm
Montáž / rozmer: do panelu, 72x72 mm, hĺbka 90 mm
