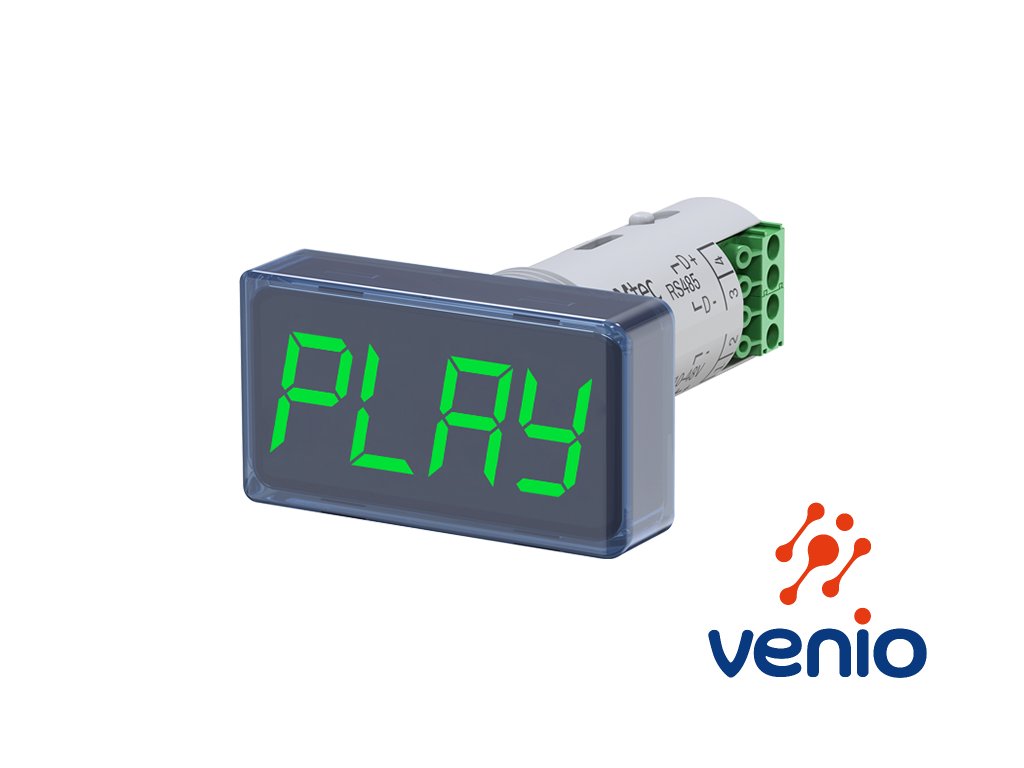

SMI2-M, zobrazovač RS485 cez Modbus RTU, 3-farebný
Kód: 120504Súvisiaci tovar
Podrobný popis
SMI2-M zobrazovač RS485 cez Modbus RTU/ASCII,,
4-miestny škálovateľný 3-farebný (zeleno-červeno-žltý) LED displej
Displej vyžaduje napájanie 24VDC (10...30).
Rýchla inštalácia ako pri všetkých displejoch série ITPxx, pre montáž stačí štandardný kruhový otvor 22,5 mm pre bežné prvky rozvádzačov.
Trojfarebný 4-číslicový 7-egmentový displej (zeleno-červeno-žltý)
Rozhranie RS-485 s galvanickým oddelením od napájacieho zdroja.
Podporuje protokoly Modbus RTU/ASCII v režime Master/Slave/Spy.
Programovanie cez micro USB.
Zobrazuje hodnoty typu: INT, DINT, WORD, DWORD, REAL, STRING, Portrait, Time.
Štandardizovaný dizajn a pasuje do štandardného 22,5 mm otvoru pre signálne žiarovky
- 4-miestny LED displej (zeleno-červeno-žltý)
- montáž do otvoru 22,5 mm
- zobrazovanie signálov cez zbernicu RS485
- nastaviteľná poloha desatinnej čiarky
- blikanie (alarm) nastaviteľné cez RS485
Základné parametre:
| Napájanie | 12/24 (10,5 ... 30) V DC |
| Príkon | max. 1,5 W |
| Rozhranie | RS485 (2-vodičová zbernica) |
| Protokoly | ModBus RTU / ASCII, akYtec |
| Prenosová rýchlosť | 2,4 ... 115,2 kBit / s |
| Displej | LED, 4 číslice, 7 segmentov |
| Výška znakov | 14 mm |
| Farba displeja | zeleno - červeno - žltý |
| Krytie | vpredu IP65, vzadu IP20 |

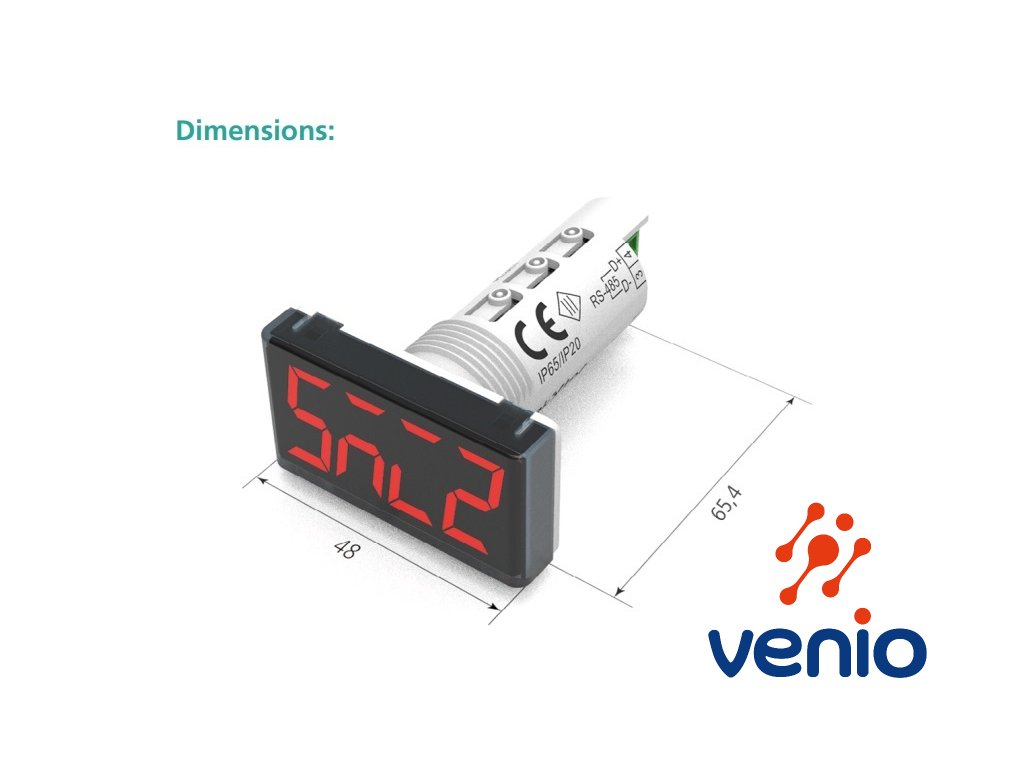

| Rozmery | 48 x 26 x 65 mm |
| Hmotnosť | cca 30 g |
| Trieda ochrany | III |
| Teplota okolia | -40 ... + 70 ° C |
| Skladovacia teplota | -25 ... + 70 ° C |
| Vlhkosť | až 80% (bez kondenzácie) |
| Galvanická izolácia | áno |
Funkcionality a vlastnosti SMI2-M:
Konfigurovateľné poradie bajtov/registrov pre všetky prevádzkové režimy.
Zobrazenie hodnôt ako INT, DINT, WORD, DWORD, REAL, STRING, Portrait (bitová maska segmentov indikátora), Čas (hodnota vo formáte „xx:yy“).
Prispôsobiteľný počet úvodných núl a desatinných miest
Podporuje režimy blikania a stmavovania.
Možnosť lineárneho škálovania získanej hodnoty.
Ovládanie farieb, blikania, jasu LED displeja a iných parametrov cez Modbus registre.
Prítomnosť vstavaného logického režimu na zmenu farby a režimu blikania v prípade hodnôt mimo určeného rozsahu.
Podporuje protokoly Modbus RTU/ASCII v režimoch Master/Slave/Spy.
Master – indikátor funguje ako nadradené zariadenie, ktoré sa pýta iných zariadení a zobrazuje hodnotu jedného z jeho parametrov. To umožňuje zobrazenie údajov zo zariadenia, ktoré môže pracovať iba v režime slave, ako je napríklad regulátor TRM. Zmeny farby a blikanie indikátora sú riadené vstavanou logikou indikátora podľa nastavenia používateľa.
Slave - indikátor zobrazuje hodnotu prijatú z nadradeného zariadenia (napr. PLC alebo PR). Zmena farby a blikanie indikátora môže nastať buď príkazom z nadradeného zariadenia (podľa jeho programu), alebo vstavanou logikou SMI2-М. Na jednu zbernicu RS-485 je možné pripojiť viacero indikátorov.
Spy - režim umožňuje indikátoru pripojiť sa na zbernicu, kde je už prítomné nadradené zariadenie, a "odpočúvať" prevádzku, čakať na požiadavky alebo odpovede so špecifikovanými parametrami (adresa zariadenia, funkčný kód, adresa registra). To umožňuje použitie zariadenia v existujúcich systémoch, kde nie je možná rekonfigurácia zariadenia. Ďalším prípadom použitia pre tento režim je synchrónna aktualizácia dát na viacerých indikátoroch pomocou vysielania z hlavného zariadenia na adresu 0. Každému indikátoru je v počúvanej požiadavke priradené individuálne číslo registra, čo umožňuje každému zariadeniu extrahovať svoje vlastné údaje z vysielanej požiadavky.
Dodatočné parametre
| Kategória: | Zobrazovače do panelu |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | RS485 |
| Počet číslic: | 4 |
| Farba číslic (LED): | zeleno - červeno - žltý |
| Výška číslic: | 14 mm |
| Protokol pre RS485: | Modbus RTU/ASCII, (Master/Slave) Akytec |
Ako naprogramovať PR200 pre komunikáciu do SMI2
