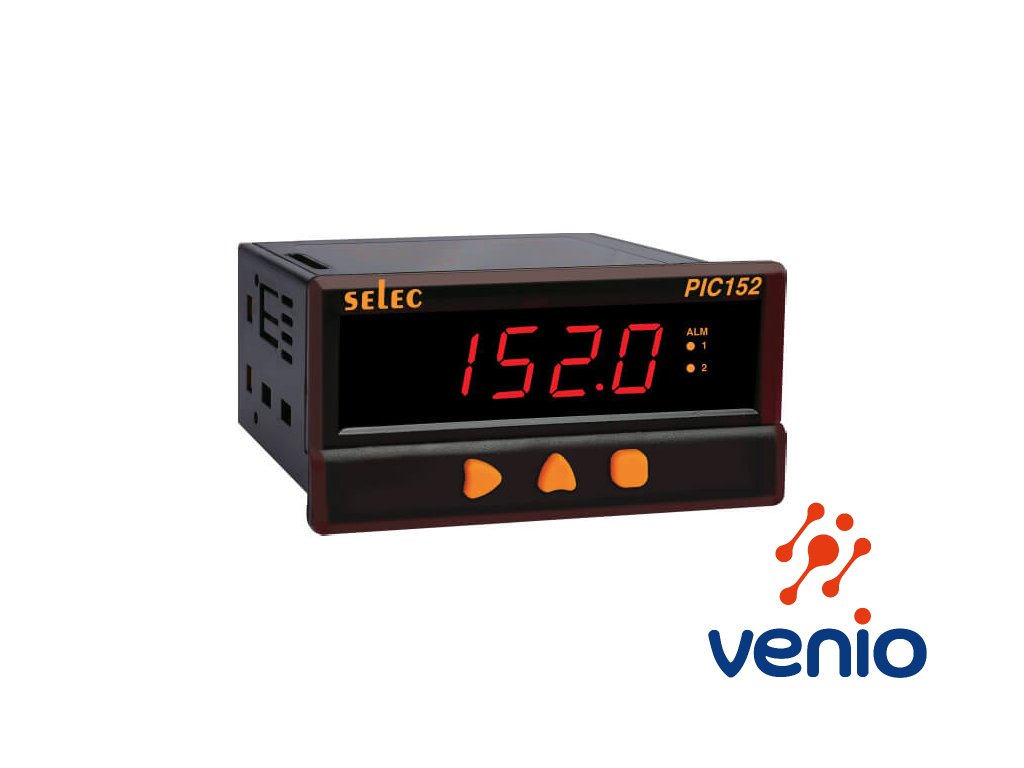

PIC152A-VI-CE univerzálny regulátor a zobrazovač do panelu, 96x48 mm
Kód: PIC152AVICESúvisiaci tovar
Podrobný popis
PIC152A-VI-CE univerzálny zobrazovač a ON/OFF regulátor do panelu, 96x48 mm
- napájanie 230V AC
- univerzálne napájanie v rozsahu 90 až 270V AC / DC
- univerzálny vstup pre merané signály z rozsahu:
- termočlánky typu: J,K,T,R,S
- snímač Pt100
- signály: -5...56mV , 0-10V , 0 / 4-20mA
- konfigurovateľný výstup 0/4-20m, 0-10V DC, 0-5V DC pracuje ako prevodník
- prístroj môže slúžiť zároveň ako prevodník analógového signálu
- 2x výstupné relé SPST 5A/250VAC individuálne nastaviteľné úrovne zapnutia (Alarm 1, Alarm2)
- 4-miestny LED displej (červený)
- výška písma 14 mm

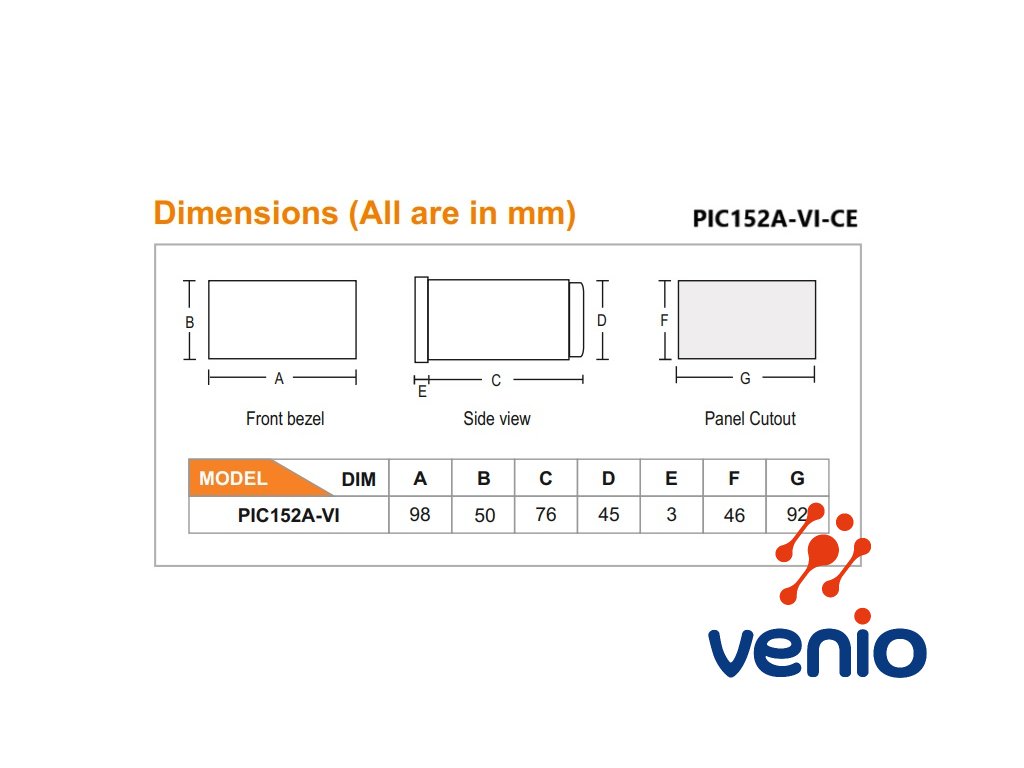

- rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×46 mm)
- škálovanie zobrazenej hodnoty od -1999 do 9999
- nastaviteľná poloha desatinnej čiarky 1 / 0,1 / 0,01 / 0,001
- integrované napájanie snímača 24V DC do 30mA
Konfigurovateľný analógový výstup prevodníka ( 0/4-20mA, 0-10V DC, 0-5V DC)
- výstup pracuje ako izolovaný prevodník
- škálovateľné zrkadlenie vstupu – individuálne nastaviteľná dolná a horná hranica prevodníka
2x relé SPST 5A/250VAC (nastaviteľné: Alarm1, Alarm2), použiteľné ako ON/OFF regulácia
- každému relé prislúcha jedna individuálna nastaviteľná hodnota alarmu (Alarm1, Alarm2)
- alarm môže byť aktivovaný:
- pri prekročení hodnoty smerom hore (High=viac ako setpoint)
- pri poklese smerom dole (Low=menej ako setpoint)
- pri odchýlení hodnoty od setpointu +-hysterézia (Band=rozdielny od setpointu)
- alarmu prislúcha nastaviteľná hysterézia pre zabránenie prekmitávania výstupu okolo setpoint hodnoty alarmu
- kombinovaným zapojením relé môže byť dosiahnutých niekoľko rozsahov zopnutia resp. vypnutia signálu
- záťaže pre každá relé max: 5A/250VAC (odporová záťaž)
Vlastnosti displeja:
- 4-miestny LED displej (červený)
- výška písma 14 mm
- rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
- škálovanie zobrazenej hodnoty od -1999 do 9999
- nastaviteľná poloha desatinnej čiarky 1 / 0,1 / 0,01 / 0,001
Dodatočné parametre
| Kategória: | Zobrazovače do panelu |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.25 kg |
| Napájanie: | 230 VAC, univerzálne 90 ... 270 VAC/VDC |
| Vstupy/Výstupy: | 1AI, 1AO, 2DO-relé |
| Vstupný signál: | 4-20 mA, 0-10 V, RTD: Pt100, TC: K, J, R, S, T, -5...56 mV |
| Počet číslic: | 4 |
| Farba číslic (LED): | červená |
| Výška číslic: | 14 mm |
| Typ snímača pre vstup: | RTD: Pt100, TC: K, J, R, S, T |
| Sériová zbernica: | NIE |
| Montáž / rozmer: | do panelu, 96x48mm, hĺbka 88 mm |
-
Datasheet EN - PIC152A-VI-CE univerzálny zobrazovač a regulátor do panelu (3.7 MB)
-
Manual EN - PIC152A-VI-CE univerzálny zobrazovač a regulátor do panelu (5.8 MB)
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Len registrovaní používatelia môžu pridávať hodnotenie. Prosím prihláste sa alebo sa zaregistrujte.
Diskusia
Len registrovaní používatelia môžu pridávať príspevky. Prosím prihláste sa alebo sa zaregistrujte.
Výpis diskusií
J
Ján L.
Ján L.
Ako regulátor sa dajú použiť iba releové výstupy, analógový výstup je len prevodník signálu, nie je použiteľný pre reguláciu.
A
Administrator
Administrator
Dobrý deň,
ďakujeme za doplnenie. Áno, chápete to správne. Analógový výstup regulátora PIC152A-VI-CE slúži ako prevodníkový výstup, ktorý podľa nastaveného rozsahu zrkadlí hodnotu vstupného signálu.
V dlhom popise produktu je to uvedené takto:
Konfigurovateľný analógový výstup prevodníka ( 0/4-20mA / 0-10V DC / 0-5V DC),
1/ výstup pracuje ako izolovaný prevodník
2/ škálovateľné zrkadlenie vstupu – individuálne nastaviteľná dolná a horná hranica prevodníka
Na reguláciu sú určené dva reléové výstupy s individuálne nastaviteľnými hodnotami Alarm 1 a Alarm 2. Prístroj teda umožňuje dvojstavovú reguláciu pomocou relé. Prístroj neumožňuje spojitú PID reguláciu prostredníctvom analógového výstupu. Takúto funkciu má napríklad PID500:
https://eshop.venio.sk/pid500-u-0-1-pid-regulator-teploty--do-panelu--48x48-mm/
Ďakujeme za váš príspevok a za upozornenie na túto vlastnosť produktu.
