TRM212-H2.RR regulátor PID do panelu, 2-vstupový 2AI, 2DO

Kód: 58367
169 € / ks 202,80 € vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
5.11.2024

Panelový regulátor TRM212-H2.RR je PID regulátor procesu alebo teploty s kompenzáciou počasia.

Procesný regulátor TRM212 je navrhnutý na meranie a kontrolu teploty alebo iných fyzikálnych veličín v rôznych oblastiach ľahkého a ťažkého priemyslu, poľnohospodárstva, energetiky a vykurovania budov. Regulátor je špeciálne dizajnovaný na riadenie analógových alebo trojstupňových regulačných ventilov.

TRM212 využíva napájanie 230 VAC a môže byť prevádzkované ako Slave v sieti Modbus (RTU alebo ASCII) cez rozhranie RS485.

Vlastnosti TRM212-H2.RR:
2x R = reléový výstup SPDT 8 A, 230 V AC
2x analógový vstup = (univerzálny) pre vstupné signály:
0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1V,
snímače teploty typu RTD (Pt50, Pt100),
Termočlánky TC: B, J, N, K, S, R, A, T.
Napájanie: 230VAC / 6VA
Komunikácia RS485 - Modbus RTU, Modbus ASCII, Akytec





Detailné informácie

Podrobný popis

Panelový regulátor TRM212-H2.RR je PID regulátor procesu alebo teploty s kompenzáciou počasia.

Procesný regulátor TRM212 je navrhnutý na meranie a kontrolu teploty alebo iných fyzikálnych veličín v rôznych oblastiach ľahkého a ťažkého priemyslu, poľnohospodárstva, energetiky a vykurovania budov. Regulátor je špeciálne dizajnovaný na riadenie analógových alebo trojstupňových regulačných ventilov.

TRM212 využíva napájanie 230 VAC a môže byť prevádzkované ako Slave v sieti Modbus (RTU alebo ASCII) cez rozhranie RS485.

Vlastnosti TRM212-H2.RR:
2x R = reléový výstup SPDT 8 A, 230 V AC
2x analógový vstup = (univerzálny) pre vstupné signály:
0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1V,
snímače teploty typu RTD (Pt50, Pt100),
Termočlánky TC: B, J, N, K, S, R, A, T.
Napájanie: 230VAC / 6VA
Komunikácia RS485 - Modbus RTU, Modbus ASCII, Akytec

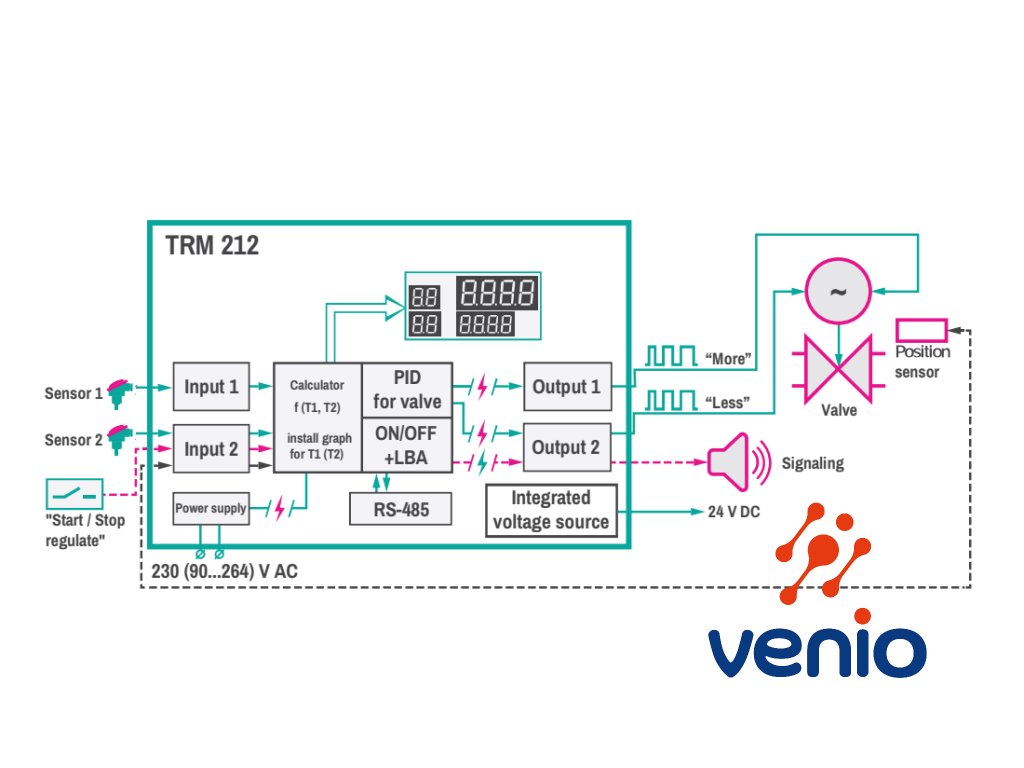

Funkcie a vlastnosti:
• Príjem a prenos vstupného signálu (zobrazovač a prevodník) podľa typu snímača
• Zobrazenie procesných hodnôt a konfiguračných parametrov na dvoch 4-miestnych LED displejoch
• Škálovanie a filtrovanie vstupného signálu
• Korekcia signálu, funkcia druhej odmocniny
• Výpočet súčtu, rozdielu, pomeru alebo odmocniny nameraných hodnôt signálu
• PID riadenie analógových alebo trojstupňových regulačných ventilov
• Diaľkové nastavenie požadovanej hodnoty v súlade s externým parametrom
• Funkcia automatického ladenia
• Samostatné ovládanie
• Manuálne ovládanie
• Komunikácia Modbus RTU/ASCII v režime slave cez rozhranie RS485
• Výstup alarmu
• Chyba snímača/vstupu a detekcia alarmu prerušenia slučky
• Indikácia chyby
• Diaľkové spustenie / zastavenie pomocou digitálneho vstupu
• Konfigurácia pomocou funkčných kláves

Možnosti použitia s 2x výstupným relé:

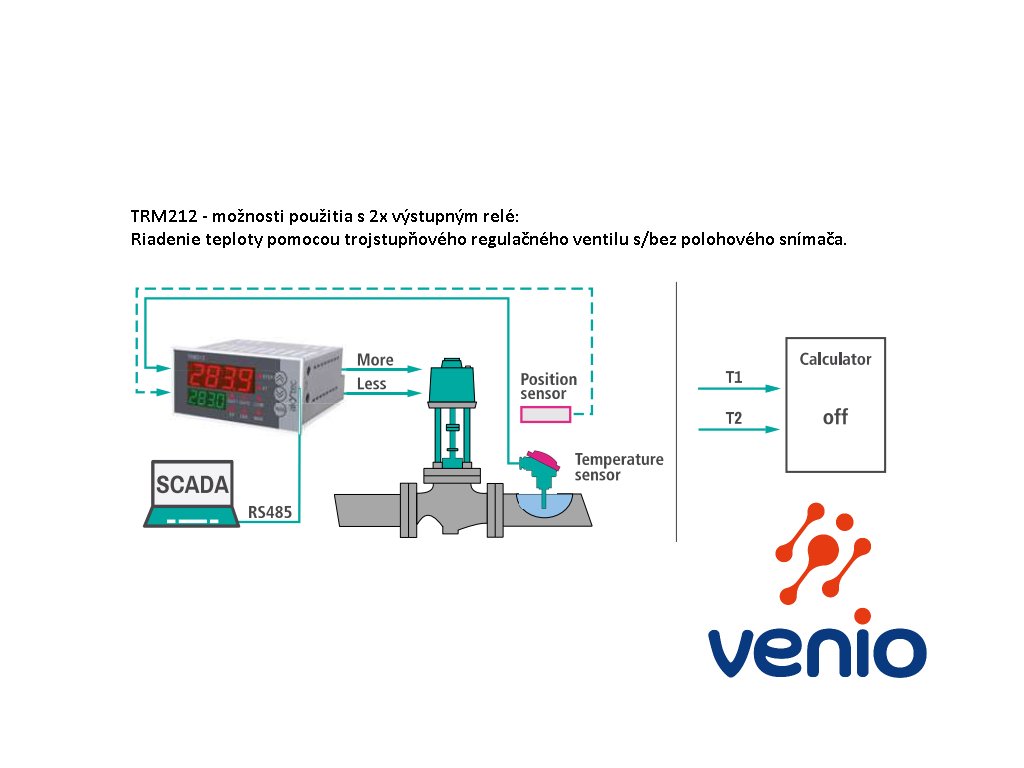

Riadenie teploty (viac/menej) pomocou trojstupňového regulačného ventilu s/bez polohového snímača.

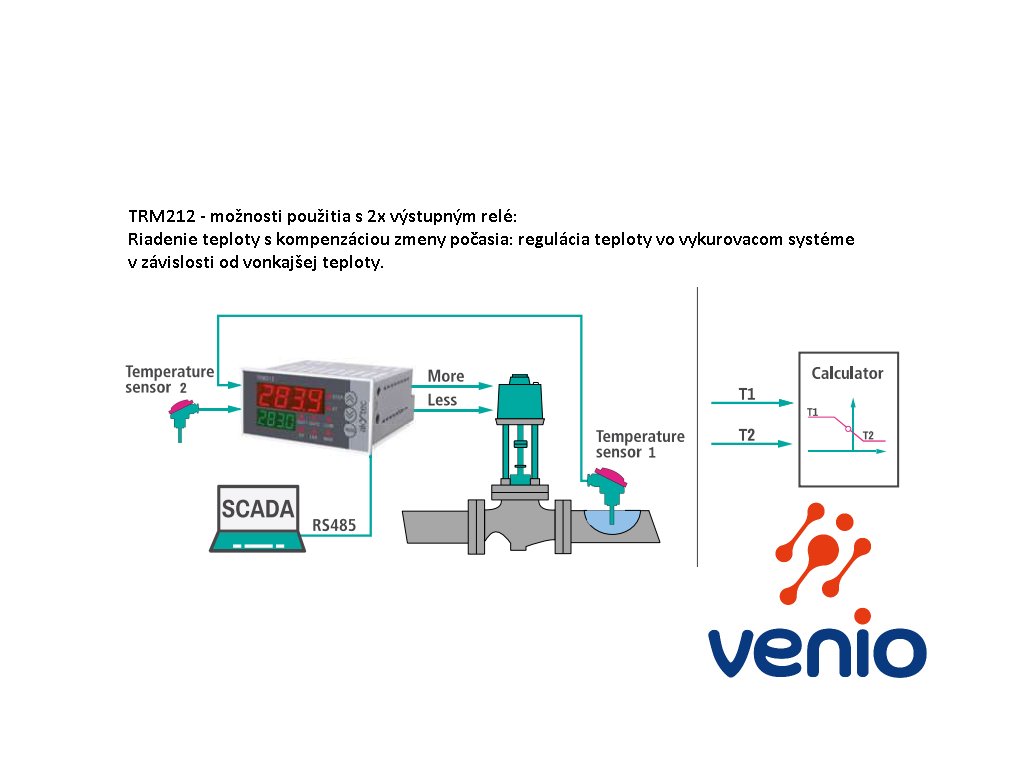

Riadenie teploty s kompenzáciou zmeny počasia: regulácia teploty vo vykurovacom systéme v závislosti od vonkajšej teploty.

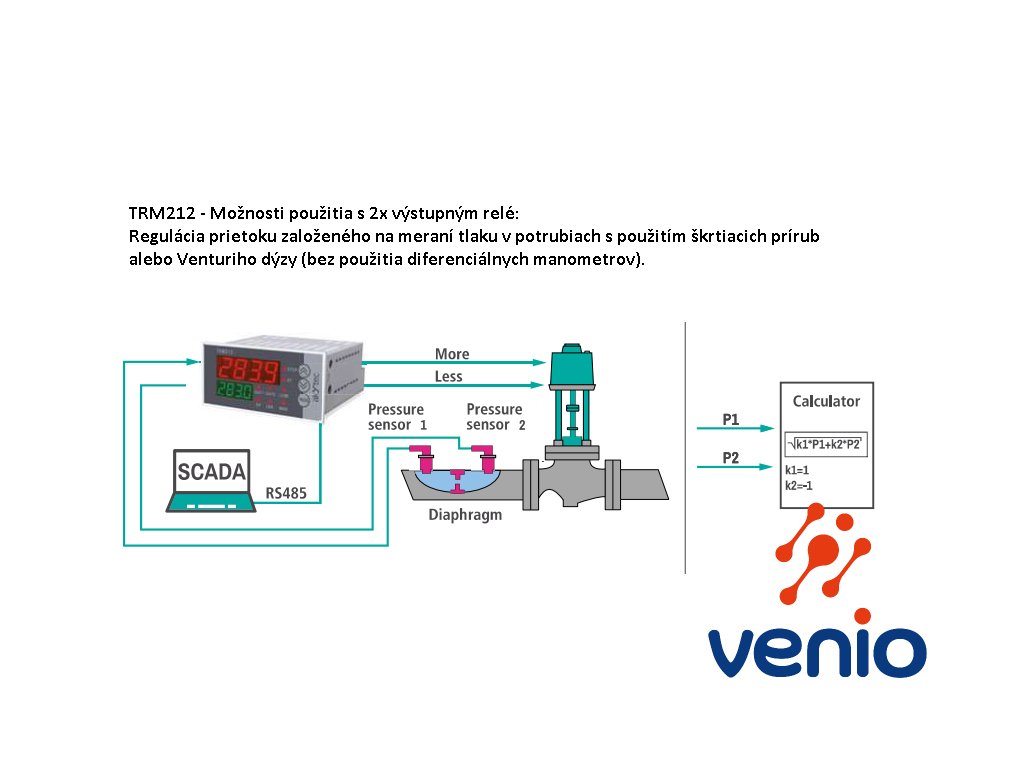

Regulácia prietoku založeného na meraní tlaku v potrubiach s použitím škrtiacich prírub alebo Venturiho dýzy bez použitia diferenciálnych manometrov.

Použite s analógovým výstupom:

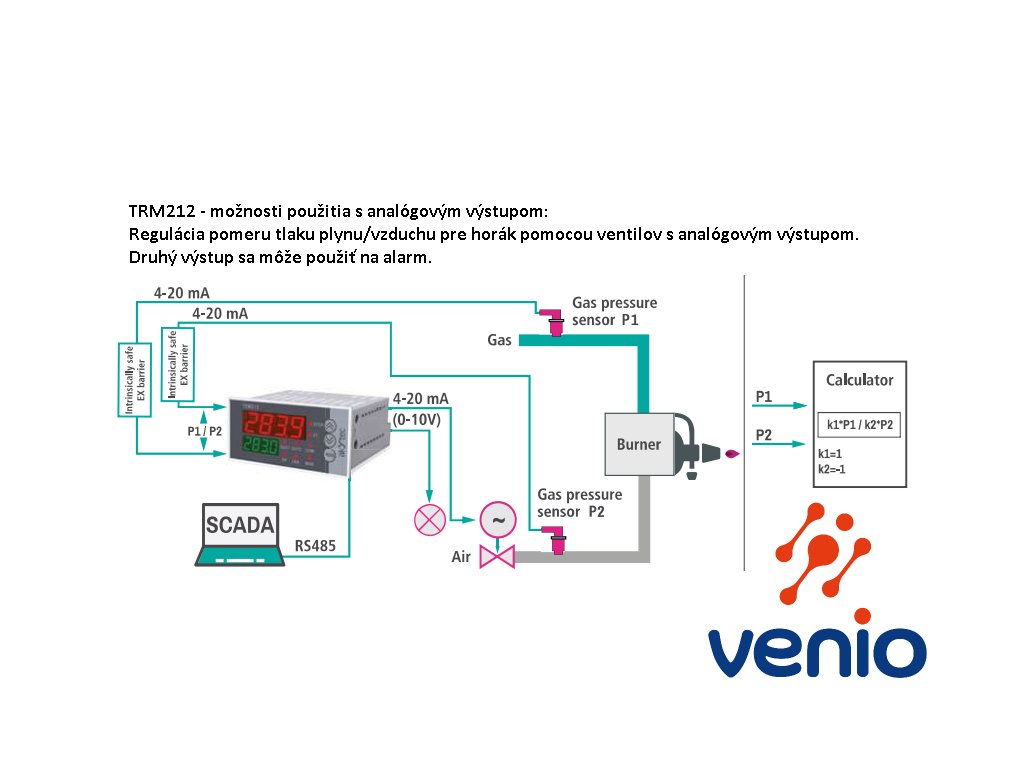

Regulácia pomeru plynu/vzduchu pomocou ventilov s analógovým vstupom. Druhý výstup sa môže použiť na alarm.

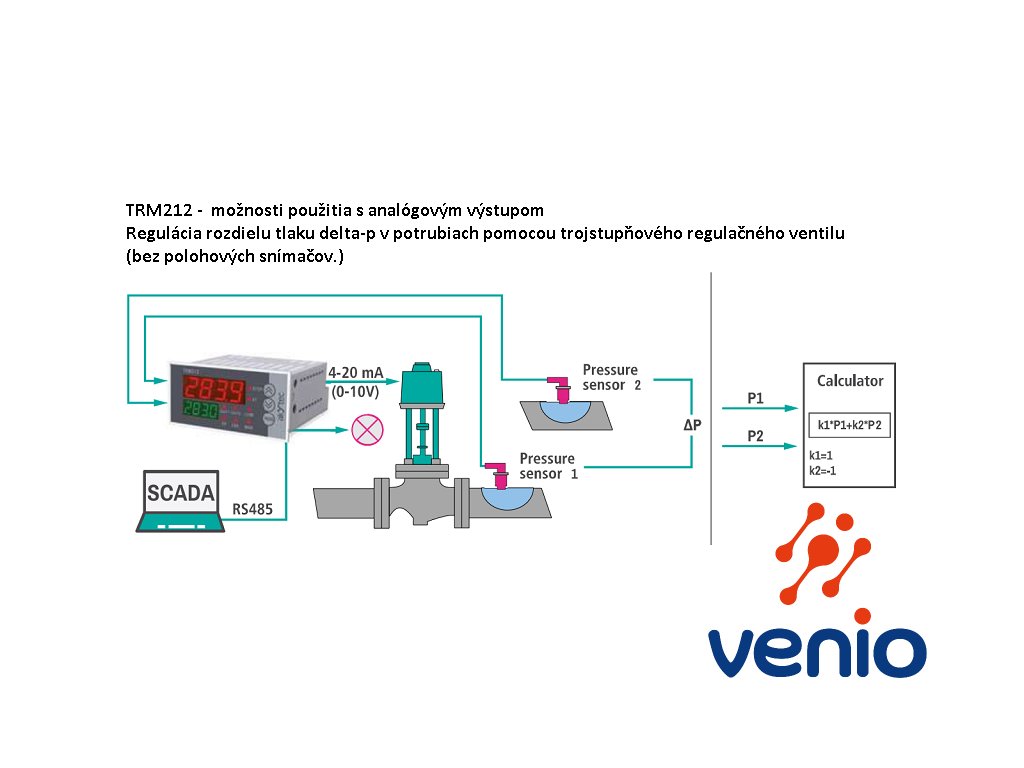

Regulácia tlakového rozdielu delta-p v potrubiach pomocou trojstupňového regulačného ventilu bez polohových snímačov.



Dodatočné parametre

Kategória: Univerzálne regulátory
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: 230 VAC
Vstupy/Výstupy: 2AI / 2DO
Vstupný signál: RTD, TC, 0-1V, -50...+50mV, 0-5mA, 0-20mA, 4-20mA
Displej: 2x 4 znaky
Farba číslic (LED): meraná hodnota = červená, setpoint = zelená
Výška číslic: meraná hodnota 4x20mm, setpoint 4x14mm
Typ snímača pre vstup: TC: A, B, J, K, L, N, R, S, T, RTD: Pt50, Pt100 (2, 3 vodič)
Sériová zbernica: RS485 (Modbus RTU)
Indikačná LED: 8x červená
Montáž / rozmer: do panelu, 96x48mm, hĺbka 100 mm
