Prevodník procesných signálov s relé výstupom PROCESO Relé
Kód: PROCESORELESúvisiaci tovar
Podrobný popis

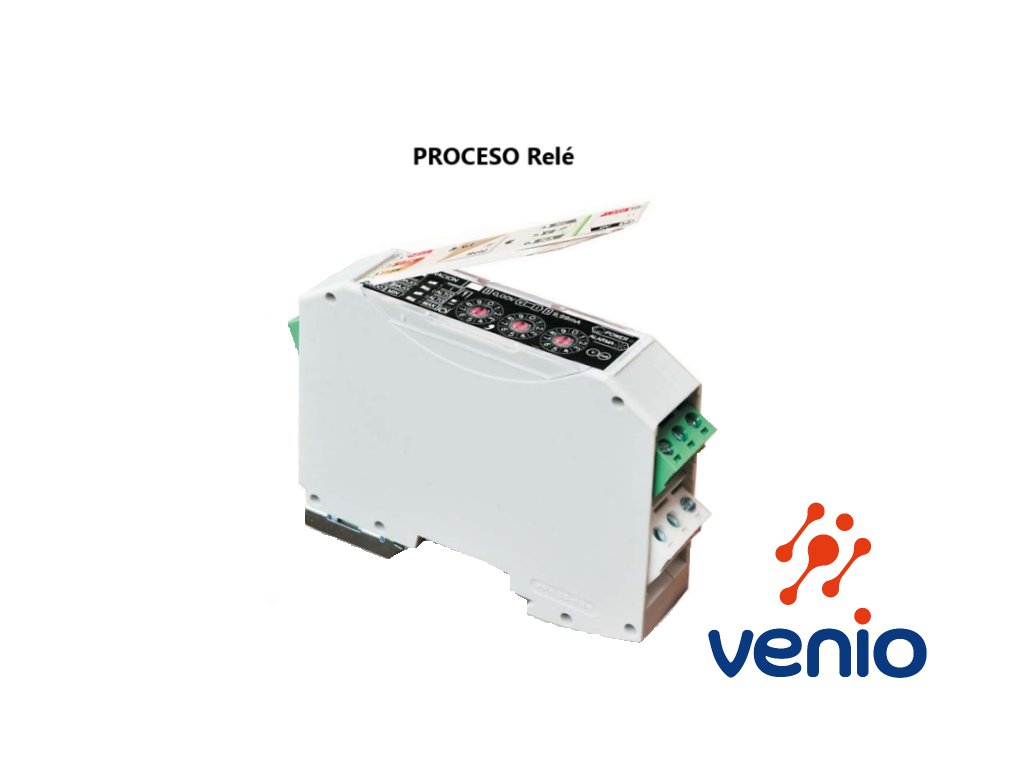

PROCESO Relé - prevodník procesných signálov s relé výstupom
je inteligentné elektronické vyhodnocovacie relé, určené na riadenie a automatizáciu elektrických procesov. Pomocou špecifického nastavenia otočných ovládačov a DIP prepínačov umožňuje zapnutie výstupného relé pri konkrétnej hodnote procesného signálu (pri stúpnutí nad nastavenú úroveň, alebo poklese pod nastavenú úroveň).
Vďaka tejto funkcii umožňuje ovládanie rôznych procesných systémov, čím zabezpečuje zapnutie príslušného zariadenia resp. signálu podľa potreby riadenia a aktuálneho stavu procesu. Relé disponuje analógovými vstupmi pre signály 0-10V alebo 0/4-20mA. Výstup je prepínacie SPST relé so záťažou do 6A/250VAC.
Tieto vlastnosti umožňujú jeho pripojenie k rôznym komponentom a flexibilné nastavenie podľa potrieb používateľa. Kompaktný dizajn a konštrukcia umožňujúca montáž na DIN lištu jednoduchú montáž a nízke nároky na priestor aj v náročných priemyselných podmienkach. Vstavané bezpečnostné prvky chránia relé pred preťažením a poruchami, čím znižujú riziko výpadkov a poškodenia zariadenia.
Technické parametre:
- napájanie 24 VDC (20-30VDC)
- vstupný signál 0-10VDC alebo 0-20mA / 4-20mA
- výstupné relé SPST 5A/250VAC odporová záťaž
- 3-cestná galvanická izolácia 1,5kV: vstup//výstup//napájanie

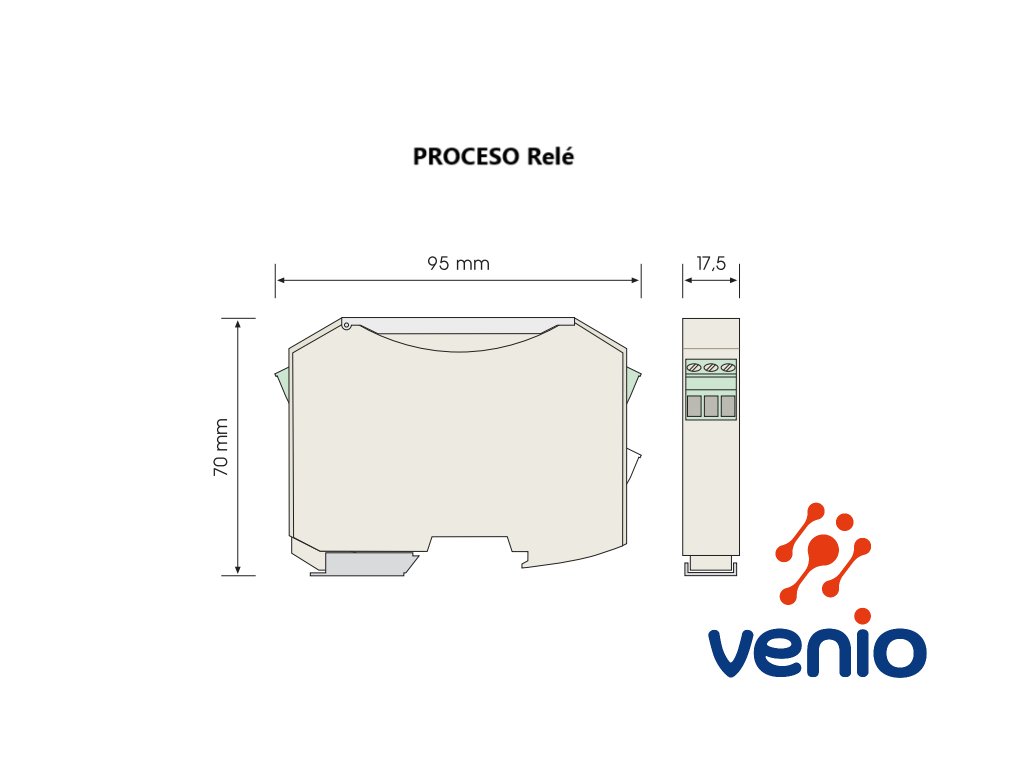

- rozmer v x š x h / 95 x 17,5 x 70 mm
- montáž na DIN lištu, krytie IP20
- konfigurovateľný jednoducho pomocou DIP prepínačov a otočných ovládačov

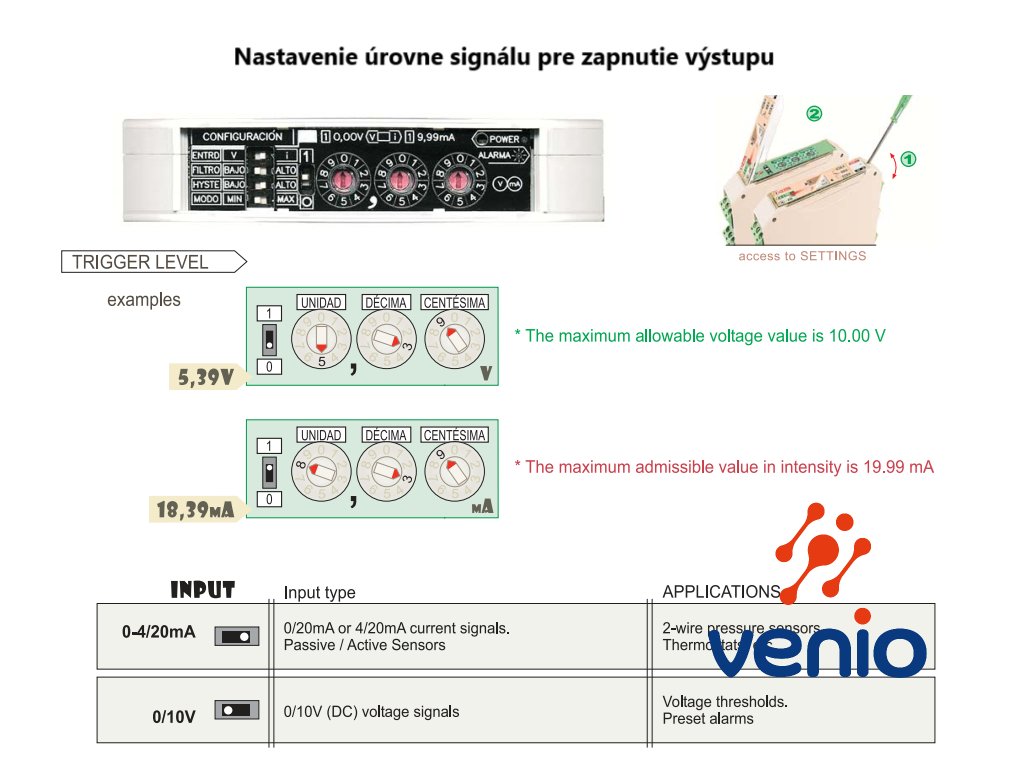

- Nastaviteľná presnosť: 2 desatinné miesta (pre V: 0,00 do 10,00, pre I: 0,00 do 19,99) pozri fotogalériu
- Vstupný filter: zapnutý alebo vypnutý (pre zabránenie prekmitov výstupného relé)
- Hysterézia: 0,5% alebo 3%
- Mód zapnutia relé: MAX = pri prekročení, MIN = pri poklese
Pripojenie:

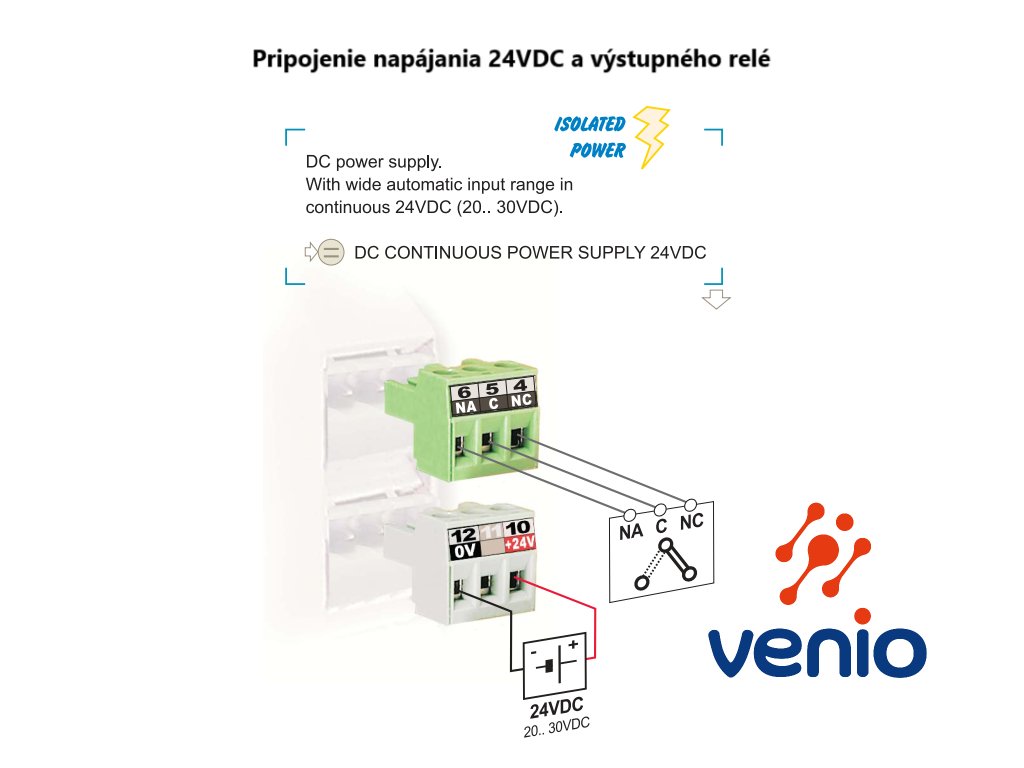

- napájanie: svorky 12 = 0V, 10 = +24V
- výstupné relé: svorka 5 = COM, 4 = NC, 6 = NO

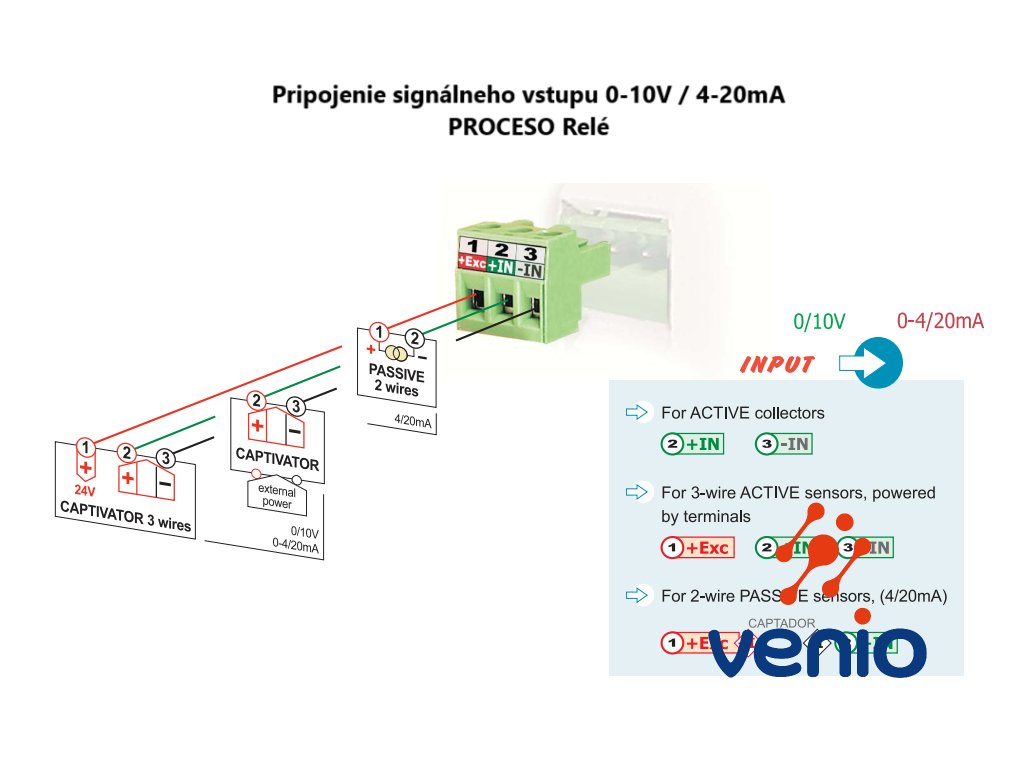

- vstupný signál: pasívna prúdová slučka: svorky: 1 = +mA, 2 = -mA
- vstupný signál: aktívna prúdová slučka (výstup zo snímača napájaného externe) svorky: 2 = + signál, 3 = - signál (COM)
- vstupný signál: 3-vodičový snímač napájaný z PROCESO, svorka 1 = +24V pre snímač, 2 = + signál, 3 = - signál (COM) (platí pre 0-10V aj 4-20mA snímače)
Dodatočné parametre
| Kategória: | Prevodníky U/I signálov |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | 1AI / 1DO (4-20mA,0-10V) / SPST |
| Vstupný signál: | 4-20 mA, 0-20 mA, 0-10 V |
| Výstupný signál: | 1x relé 6 A / 250 VAC SPST |
| Displej: | NIE |
| Indikačná LED: | 1x výstup zapnutý (zelená LED) |
| Montáž / rozmer: | na DIN lištu, 95x17,5x70mm |
