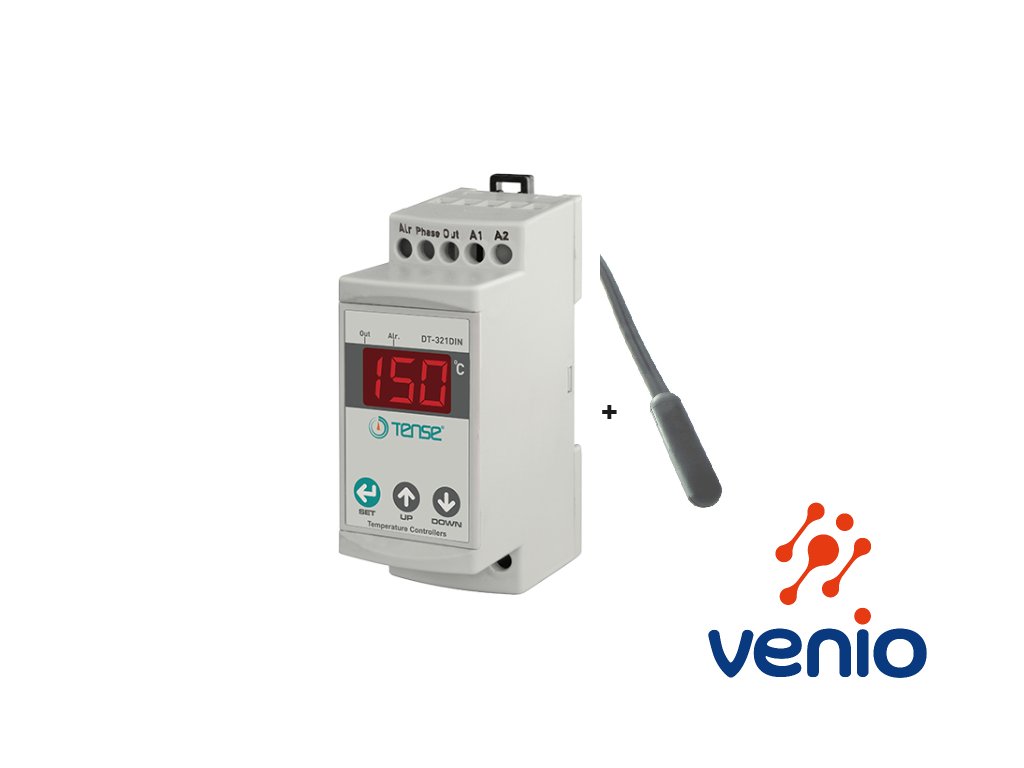

Regulátor teploty DT-321DIN, na DIN lištu (2x relé výstup)



Toto zariadenie je určené na bežné aplikácie regulácie teploty pre ohrev alebo chladenie v prostredí a zariadení: rozvádzačov, skladov, strojov, obchodov, ľahkého priemyslu, potravinárstva, spracovaniu materiálov, jednoúčelových pecí a podobne.



Rozsah merania a riadenia: -30 °C – +150 °C
Typ snímača: odporový NTC, v balení s regulátorom
Mikroprocesorový regulátor teploty ON/OFF
Výstupné relé OUT a ALARM
Voliteľná funkcia vykurovania / chladenia
Horný a dolný limit pre nastavenia SET a ALARM
Nastaviteľná samostatná hysterézia pre nastavenia SET a ALARM
Voliteľný relatívny, absolútny alebo pásmový alarm
Oneskorenie ON pre OUT v režime chladenia
Nastaviteľné časovače ON/OFF pre výstup OUT v prípade poruchy snímača
MOžnosť nasatvenia hodnoty „Offset“ pre úpravu merania
Vynikajúca linearita s vyhľadávacími tabuľkami °C/mV a °C/W
Ochrana heslom
Vysoká presnosť
Pamäť EEPROM na uloženie nastavení



Regulátor DT-321DIN je mimoriadne všestranný pomocník, ktorý v kompaktnom prevedení na DIN lištu spája presnosť digitálneho termostatu s robustnosťou priemyselného zariadenia. Jeho najväčšou výhodou je flexibilita – vďaka dvom nezávislým relé výstupom (OUT a Alarm) a voliteľnej logike kúrenia či chladenia ho využijete v širokom spektre aplikácií od domácej automatizácie až po menšie priemyselné technológie.

Či už potrebujete strážiť teplotu v rozvádzači, riadiť ohrev v akváriu alebo zabezpečiť, aby váš drvič kameňa v zime neštartoval so stuhnutou prevodovkou, tento regulátor to zvládne ľahko a prehľadne. Nižšie uvádzame štyri konkrétne príklady z praxe, ktoré ilustrujú, čo všetko toto jednoduché ale inteligentné zariadenie dokáže:

1/ Príklad použitia pre obehové čerpadlo (zo zásobníka do kúrenia)
Tento režim zabezpečí, že čerpadlo nebude cirkulovať vodu, ak nie je v zásobníku dostatočné teplo (napr. z fotovoltiky alebo krbu).
Snímač sa umiestni do zásobníka vody a výstup OUT aktivuje čerpadlo až po nahriatí vody.
- Logika: Čerpadlo beží len vtedy, keď je voda v zásobníku dostatočne teplá.
- Príklad: nastavenia: Režim H-C = CL (chladenie), HSt = 33 °C, Hhs = 7 °C.
- Výsledná činnosť: Čerpadlo sa zapne pri dosiahnutí 40 °C a vypne sa pri poklese pod 33 °C.

2/ Príklad použitia pre elektrický rozvádzač (ventilácia aj ohrev)
V rozvádzačoch môže DT-321DIN súčasne riadiť prídavné vykurovanie aj ventiláciu.
Výstup OUT spína ohrev aby sa zamedzilo kondenzácii, výstup ALr slúži ako spínač ventilátora pri prehriatí.
- Logika: Kúrenie chráni pred chladom a kondenzáciou, ventilátor odvádza nadbytočné teplo.
- Príklad nastavenia (vykurovanie): Režim H-C = Ht, HSt = 8 °C, HhS = 3 °C. (Zapne pri 5 °C, vypne pri 8 °C).
- Príklad nastavenia (ventilátor): AtP = Abs, ASt = 35 °C, Ahs = 5 °C. (Zapne pri 35 °C, vypne pri 30 °C).

3/ Príklad použitia: Predohrev prevodovky priemyselného drviča
Pri strojoch v exteriéri (lomy) stuhnutý olej v prevodovkách v zime zvyšuje odpor pri rozbehu a prináša riziko preťaženia motorov a prevodov.
DT-321DIN riadi výhrevné teleso (napr. ohrevný kábel) a alarmové relé môže blokovať štart stroja, kým nie je dosiahnutá bezpečná teplota.
- Logika: Ohrev udržiava olej tekutý; alarm signalizuje stav pod bezpečnou hranicou.
- Príklad nastavenia (ohrev): Režim H-C = Ht, HSt = 15 °C, HhS = 5 °C. (Zapne pri 10 °C a menej, vypne pri 15 °C).
- Príklad nastavenia (blokovanie): AtP = -Ab (absolútny invertovaný), ASt = 10 °C. (Relé alarmu aktívne pod 10 °C).

4/ Príklad použitia: Regulácia teploty v akváriu
Hobby aplikácia vyžadujúca vysokú spoľahlivosť. Hlavný výstup ovláda ohrievač, zatiaľ čo alarm chráni systém pred prehriatím.
- Logika: Presný ohrev s havarijnou signalizáciou pri prekročení kritickej teploty.
- Príklad nastavenia: Režim = Ht, HSt = 26 °C, HhS = 1 °C.
- Výsledok: Ohrev zapne pri 25 °C a vypne pri 26 °C. Ak teplota prekročí 29 °C (nastavený alarm), zopne sa siréna alebo núdzové chladenie.

Technické parametre pre bezpečnú montáž:Technické parametre pre bezpečnú montáž: Pred inštaláciou a používaním si pozorne prečítajte priložený slovenský návod na použitie, ktorý je dodávaný v balení spolu so zariadením. Na výstupe je k dispozícii 2x NO riadiace relé 2A/250VAC, ak používate väčšiu záťaž je nutné použiť pre spínanie záťaže výkonový stýkač alebo SSR relé.
