TRM202-H3.RR univerzálny regulátor on/off, v boxe na stenu, 2-kanálový

Podrobný popis

TRM202 je zariadenie určené na meranie, zobrazovanie, kontrolu a reguláciu rôznych fyzikálnych procesných veličín, ako je tlak, teplota, prietok, hladina, vzdialenosť, vlhkosť a pod. Univerzálne analógové vstupy a voliteľné výstupy poskytujú pri používaní regulátora mimoriadnu flexibilitu najmä pri vytváraní nezávislých malých miestnych automatických riadiacich a regulačných systémov. Oblasť nasadenia je v rôznych technologických procesoch, v oblastiach ľahkého a ťažkého priemyslu, vodného hospodárstva, poľnohospodárstva, tepelného a iného technologického spracovania materiálov a podobne.

TRM202 môže slúžiť slúži ako:
- regulátor tlaku (napr. spolu so snímačom tlaku PT30E)
- regulátor hladiny (spolu so snímačom PT20eco)
- regulátor prietoku
- regulátor vlhkosti (napr. spolu so snímačom PVT10/PVT100)
- regulátor teploty s meraním v dvoch bodoch (pre aplikácie s jedným snímačom teploty môžete využiť priamo regulátor teploty TRM500)
- regulátor iných veličín

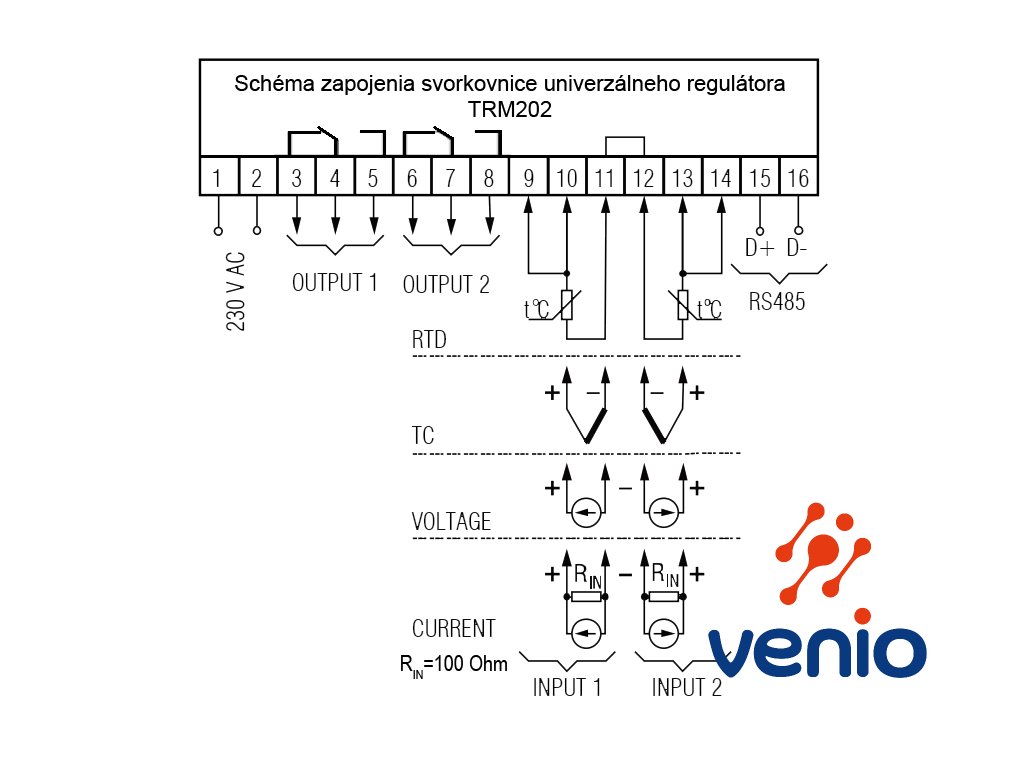

Vstupy sú univerzálne a môžu byť konfigurované zákazníkom pri inštalácii. Pripojiť je možné nasledovné zdroje signálov:
– termočlánok (typ: B, J, N, K, S, R, A, T)
– odporový vstup (typ: Pt50, Pt100) – z nášho sortimentu môžete využiť napríklad snímač teploty vzduchu DTS125L – Pt100.
– analógový prúdový signál 4-20 mA, 0-20 mA, 0-5 mA
– analógový signál 0-1 V, -50 … +50 mV

Iné zakázkové kombinácie umožňujú navoliť nasledovné výstupy:

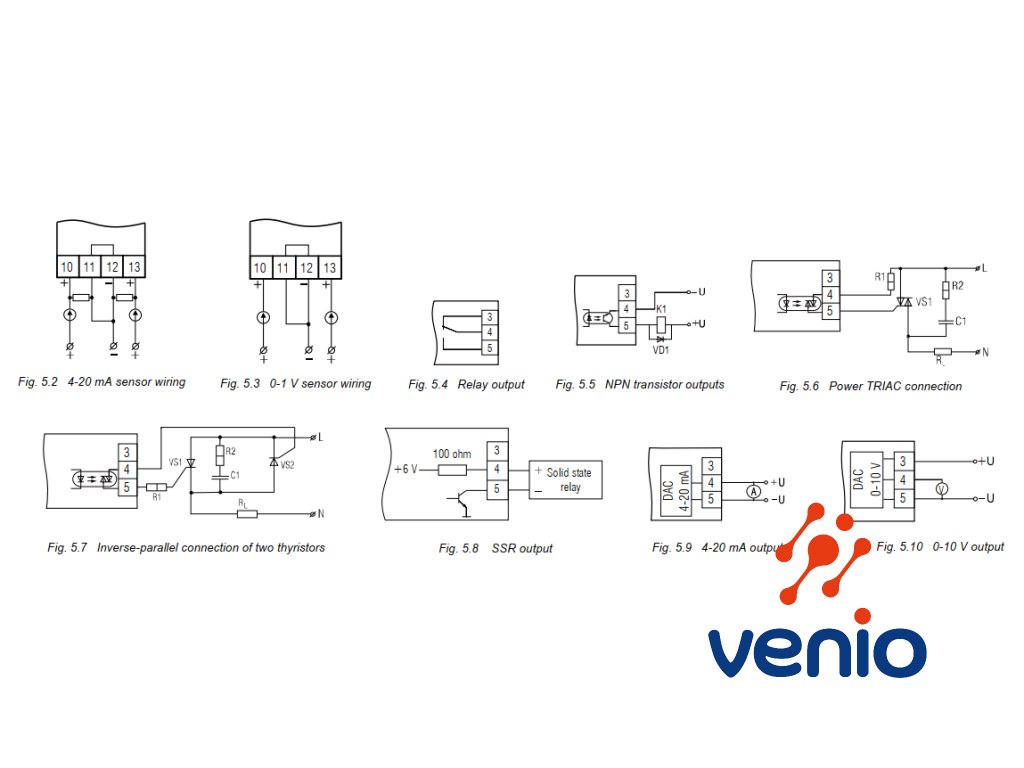

– R – reléový výstup SPDT 8 A, 230 VAC
– T – polovodičový NPN výstup
– C – polovodičový TRIAK výstup
– S – polovodičový SSR výstup
– I – analógový výstup 4-20 mA
– U – analógový výstup 0-10V
Výstupy si volí užívateľ pri objednávke pričom štandardné kombinácie výstupov sú RR a RI, na zakázku je možné dodať ľubovoľnú kombináciu z vyššie uvedených.

Funkcie výstupu regulátora:
Funkciu nastavíte v parametri  CmP1, Cmp2:
1. Funkcia „Vykurovanie“ sa používa na riadenie procesu vykurovania alebo generovanie signálu alarmu, ak je procesná hodnota Т pod žiadanou hodnotou SP. Výstup je aktivovaný, keď je Т<(SP – HYS) a deaktivovaný, keď Т > (SP + HYS).
2. Funkcia “Chladenie” sa používa na riadenie procesu chladenia alebo generovanie alarmového signálu, ak je procesná hodnota vyššia ako nastavená hodnota SP. Výstup je aktivovaný, keď je Т > (SP + HYS) a deaktivovaný, keď Т < (SP – HYS).
3. Funkcia „Alarm v rámci limitov“ sa používa na generovanie alarmu, ak je procesná hodnota v prednastavenom rozsahu. Výstup sa aktivuje, keď (SP – HYS) < Т < (SP + HYS).
4. Funkcia „Alarm mimo limitov“ sa používa na generovanie signálu alarmu, ak je procesná hodnota mimo prednastavený rozsah. Výstup sa aktivuje, keď Т < (SP – HYS) alebo Т > (SP + HYS).

K dispozícii sú dva režimy ovládania: automatické ovládanie a ovládanie cez sieť RS485.
Po zapnutí prístroj začne okamžite pracovať podľa hodnôt parametrov uložených v jeho pamäti. Správanie zariadenia a jeho výkon sa riadi hodnotou uložených parametrov. Po zapnutí zariadenia sa vykoná autotest a všetky LED diódy sa rozsvietia na 2 sekundy. Ak autotest nie je úspešný, zobrazí sa príčina chyby (pozri tabuľku D.1). V opačnom prípade sa aktivuje zvolený režim ovládania.

Obsluha môže kontrolovať stav výstupov pomocou indikátorov OUT1, OUT2. Indikácia závisí od typu výstupu. Pre digitálne výstupy:
− Indikátor svieti, keď je aktivovaná príslušná riadiaca jednotka s pripojeným výstupom.
− Indikátor nesvieti, keď je príslušná riadiaca jednotka s pripojeným výstupom deaktivovaná.
V zariadeniach s analógovým výstupom zobrazuje blikajúci indikátor úroveň výstupného signálu:
– Indikátor nesvieti, keď je výstupný signál na najnižšej hodnote (4 mA pre prúd, 0 V pre napätie).
– Indikátor začne blikať raz za sekundu, keď výstupný signál začne rásť.
– Indikátor svieti, keď úroveň signálu dosiahne 20 mA alebo 10 V.

Regulátor TRM202 je k dispozícii v troch rôznych konštrukčných verziách:
H1 – pre montáž do panelu s rozmermi 96x96x70 mm

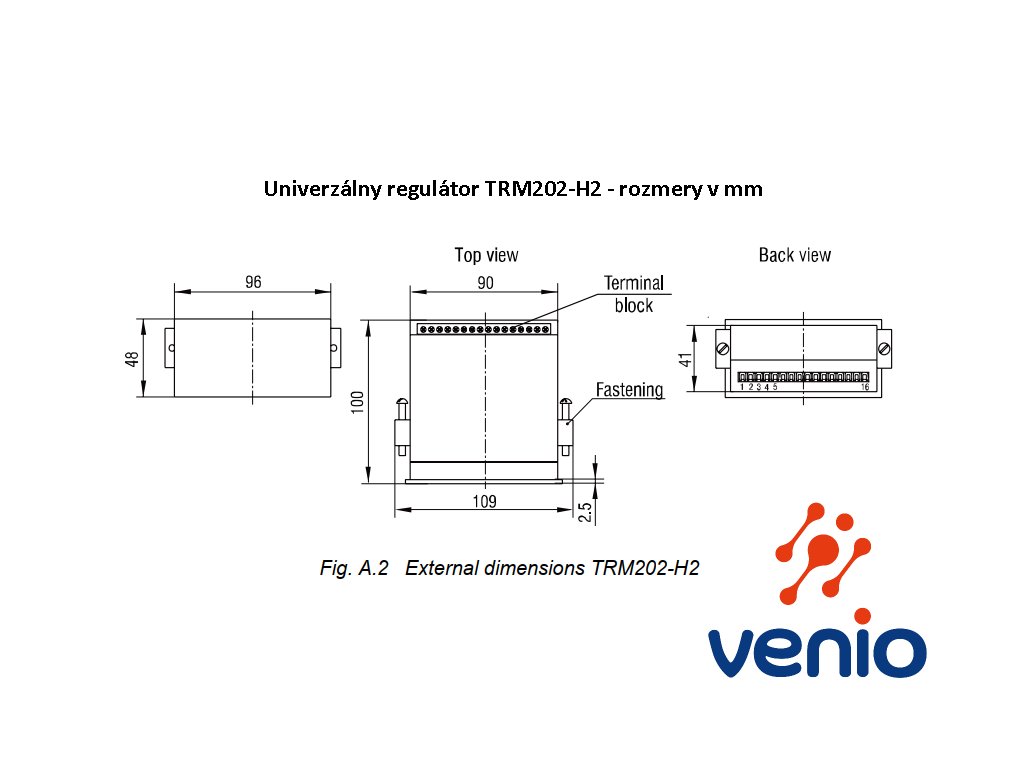

H2 – pre montáž do panelu s rozmermi 96x48x100 mm (štandard)

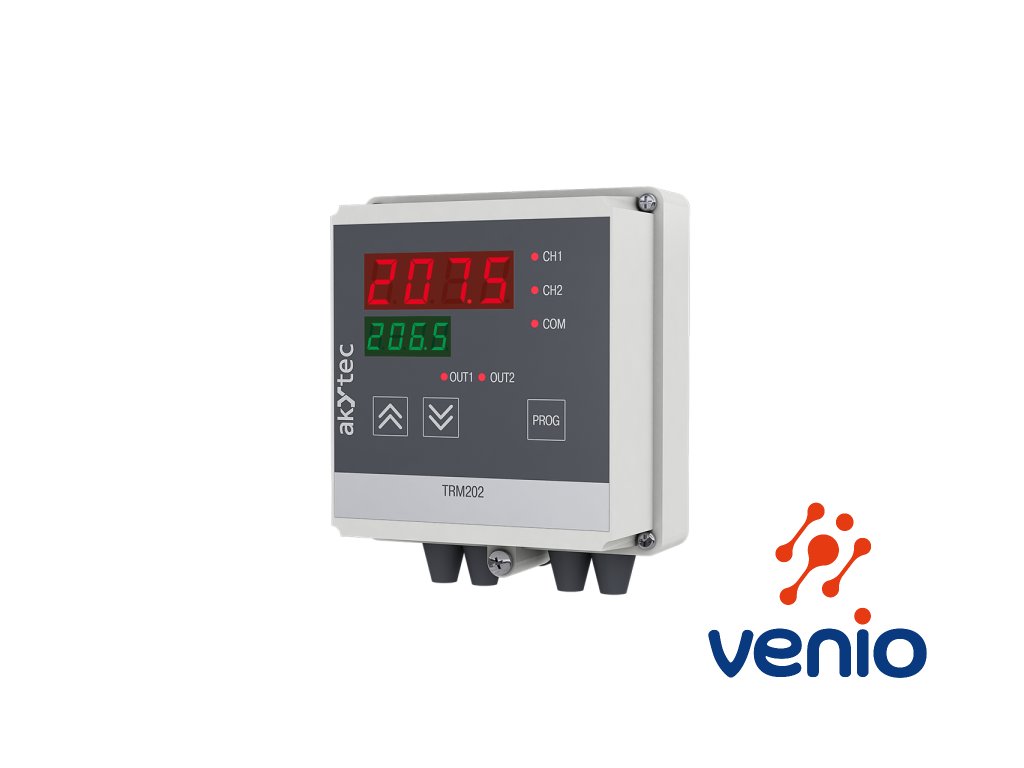

H3 – pre montáž priamo na stenu s rozmermi 105x130x65 mm

Funkcie a výhody regulátora TRM202:

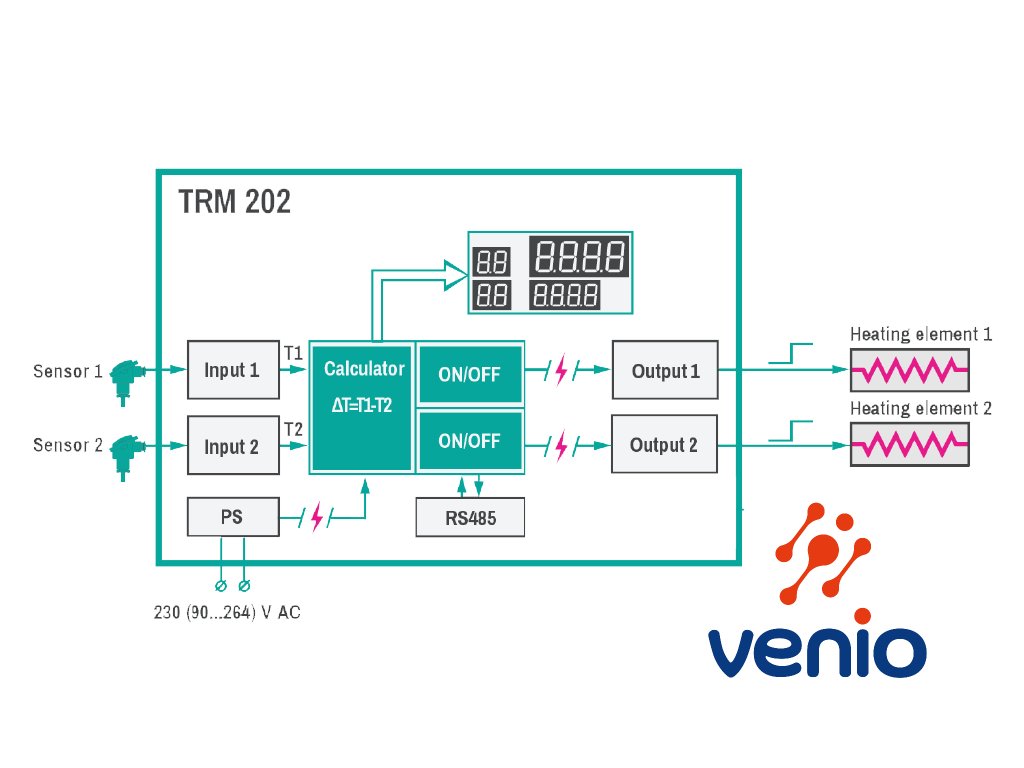

• Meranie hodnoty procesu a jeho prevod na výstup (univerzálny prevodník do panelu) nezávisle od vstupu snímača
• Zobrazenie procesných hodnôt a konfiguračných parametrov na dvoch 4-miestnych LED displejoch
• Zmäkčenie a filtrovanie vstupného signálu
• Korekcia signálu, funkcia druhej odmocniny
• Výpočet rozdielu medzi dvoma signálmi a nadväzné spracovanie výstupu
• Nezávislá kontrola dvoch procesných premenných alebo trojstupňová kontrola jednej procesnej premennej
• Sieťové pripojenie pomocou rozhrania RS485 s protokolom Modbus RTU a Modbus ASCII alebo akYtec, v úrovni ako slave
• Prevod vstupného signálu na výstupný signál 4-20 mA alebo 0-10 V
• Reléový výstup
• Alarmový výstup
• Zisťovanie chyby snímača / vstupu
• Indikácia chyby
• Konfigurácia pomocou funkčných klávesov
