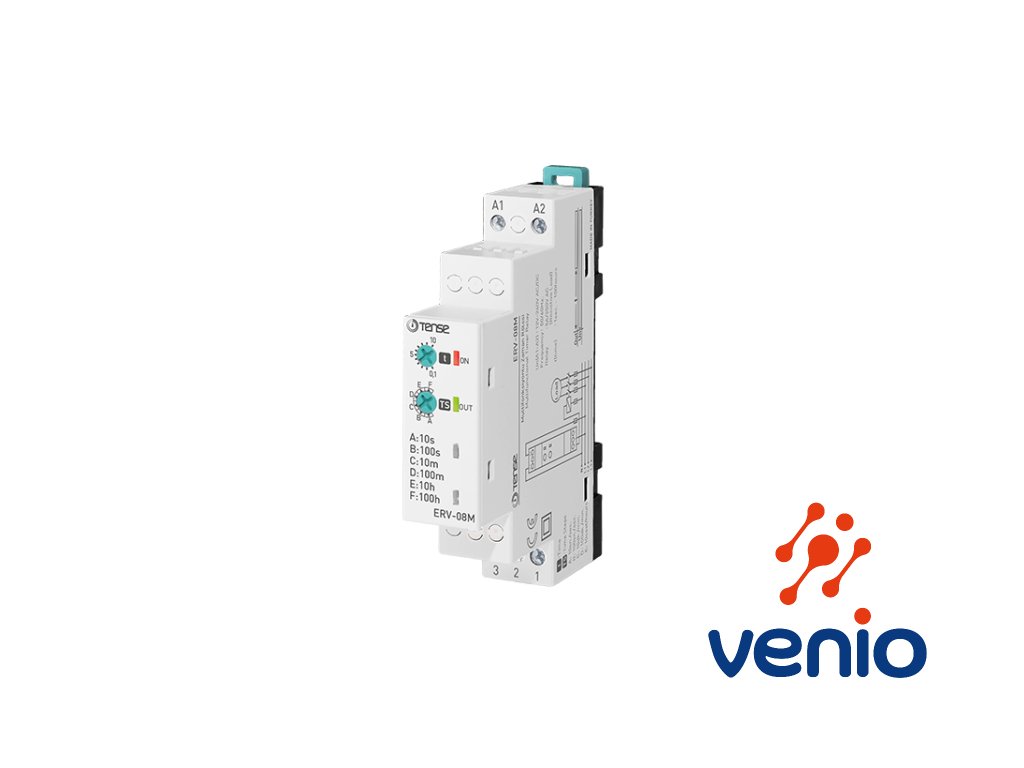

Časové relé s oneskoreným zapnutím ERV-08M (do 100 hod.)

Kód: ERV08M
21 € / ks 25,20 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
16.7.2024

Časové relé s oneskoreným zapnutím ERV-08M do 100 hodín, Un:12-230VAC

- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu)
- časový rozsah 0,1 sekundy až  do 100 hodín
- 1x prepínací kontakt 5A/250VAC (svorky 1,2,3)
- 2x LED indikátor (napájanie, cievka relé)
- univerzálne napájanie 12 - 230V AC/DC / 4VA svorky A1-A2
- montáž na DIN lištu
- krytie IP20
- rozmery 91 x 18 x 65 mm

Detailné informácie

Podrobný popis

Časové relé s oneskoreným zapnutím ERV-08M do 100 hodín, s univerzálnym napájaním Un:12-230VAC

- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu)
- časový rozsah 0,1 sekundy až  do 100 hodín
- 1x prepínací kontakt 5A/250VAC (svorky 1,2,3)
- 2x LED indikátor (napájanie, cievka relé)
- univerzálne napájanie 12 - 230V AC/DC / 4VA svorky A1-A2
- montáž na DIN lištu
- krytie IP20
- rozmery 91 x 18 x 65 mm

Ovládanie a popis funkcie:
LED indikátory: ON (červená LED) = relé je pripojená na napájanie,  OUT (zelená LED) = svieti: výstupné relé je zapnuté (spojené kontakty 2-3), OUT (zelená LED) = bliká: počíta čas do zapnutia.
Otočný potenciometer pre rozsah hodnoty „t“ od 0,1 (1%) do 10 (10=100%)
Otočný potenciometer pre maximálnu hodnotu času „TS“: A=10s, B= 100s, C=10min., D=100min., E=10hod., F=100hod.

Relé umožňuje oneskorené zapnutie NO kontaktu (svorky 2-3) po zopnutí napájania (bez riadiaceho signálu).
Funkcia spínania: Čas nastavíte ovládačom (TS a t). Zmena času otočením ovládača sa prejaví pri nasledovnom pripojení napájania. Výstupné relé obsahuje prepínací kontakt SPDT, svorka 2=COM, svorka 3=NO, svorka 1=NC

1/ ON Delay (svorky 2 - 3):
- oneskorené zapnutie po pripojení napájania Un (bez riadiaceho signálu)
- po pripojení napájania sa začne počítať nastavený čas (t) a po jeho uplynutí sa zopne výstupné relé Out (RLY) (spojí svorky 2-3)

2/ Využitie NC kontaktu ako OFF Delay (svorky  2-1)
- svorky  2 – 1 sú zopnuté aj bez prítomnosti napájania
- po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé  a rozpojí svorky 1-2

Použitie: Oneskoruje zapnutie záťaže (napr. ventilátor spustí až po zapnutí osvetlenia na wc, osvetlenie zapne po otvorení dverí garáže, rozbehy motorov po žiadanej udalosti, stýkače a pod.). Počítanie času sa spustí po zapnutí relé, viď fotogaléria.



Dodatočné parametre

Kategória: Časové relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 24 VDC, 230 VAC, 12 VDC, 24 VAC, 48 VAC
Indikačná LED: 2x (1x napájanie, 1x výstup)
Montáž / rozmer: na DIN lištu, 91x18x65 mm
Nastaviteľný čas: 0,1 sekundy až 100 hodín
Výstupné relé: 1x relé 5A 250 VAC, SPDT
