Regulátor teploty s potenciometrom AR603, do panelu, 48x48 mm, 2xDO relé

Podrobný popis

Regulátor teploty s potenciometrom AR603-P-P, do panelu, 48x48 mm, 2xDO relé

• APAR AR603/P/P
• napájanie: univerzálne 230V AC, 24V DC/AC
• univerzálne napájanie v rozsahu 15-250V AC, 20-350V DC
• univerzálny vstup pre merané signály z rozsahu:
• termočlánky typu: J,K,S,B,R,T,E,N
• RTD snímač: Pt100 (2-vodič, 3-vodič
• 2x výstupné relé: 1x SPDT 5A/250VAC, 1x SPST 5A/250VAC (odporová záťaž)
• relé 1: ohrev alebo chladenie, ON/OFF, PID - pulzne, Autotuning
• relé 2: ohrev alebo chladenie, ON/OFF, odchýlka, signalizácia ukončenia času... viď manuál
• 4-miestny 2-riadkový LED displej, výška písma 7 mm, aktuálna hodnota = horný červený, žiadaná hodnota = dolný zelený
• rozmer štandard 1/16 DIN 48x48 mm (montáž do otvoru 46×46 mm,  hĺbka 92mm)
• zobrazenie nameranej hodnoty od -99,9 do 1800 °C
• nastaviteľná poloha desatinnej čiarky 1 / 0,1 °C
• programovateľný digitálny vstup 24V, pre zmenu módu práce / štart časovania

Detailný popis:

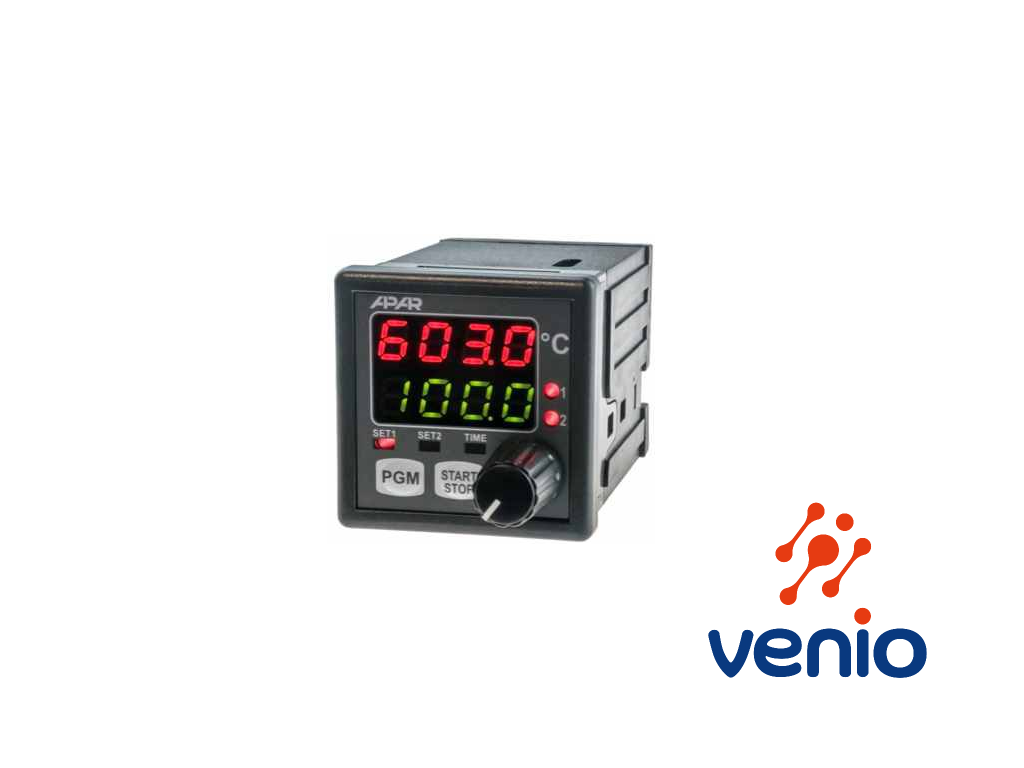

Regulátor teploty APAR AR603/P/P s potenciometrom

Regulátor teploty s časovými funkciami určený na automatické alebo manuálne riadenie technologických procesov.

Funkcie:
- 2 regulačné výstupy s funkciami ON-OFF, PID a automatickým ladením PID parametrov
- integrovaný časovač pre aktiváciu časových funkcií manuálne alebo automaticky
- programovateľné pracovné charakteristiky pre procesnú reguláciu a rampy
- univerzálny merací vstup pre odporové snímače, termočlánky a digitálne sondy
- binárny vstup 24V START/STOP na ovládanie časových funkcií
- dvojriadkový LED displej s nastaviteľným jasom
- možnosť konfigurácie cez klávesnicu, otočný ovládač alebo PC softvér ARSOFT-CFG
- ochrana konfiguračných parametrov užívateľským heslom

Vlastnosti:
- napájanie z rozsahu: 15-250 Vac alebo 20-350 Vdc

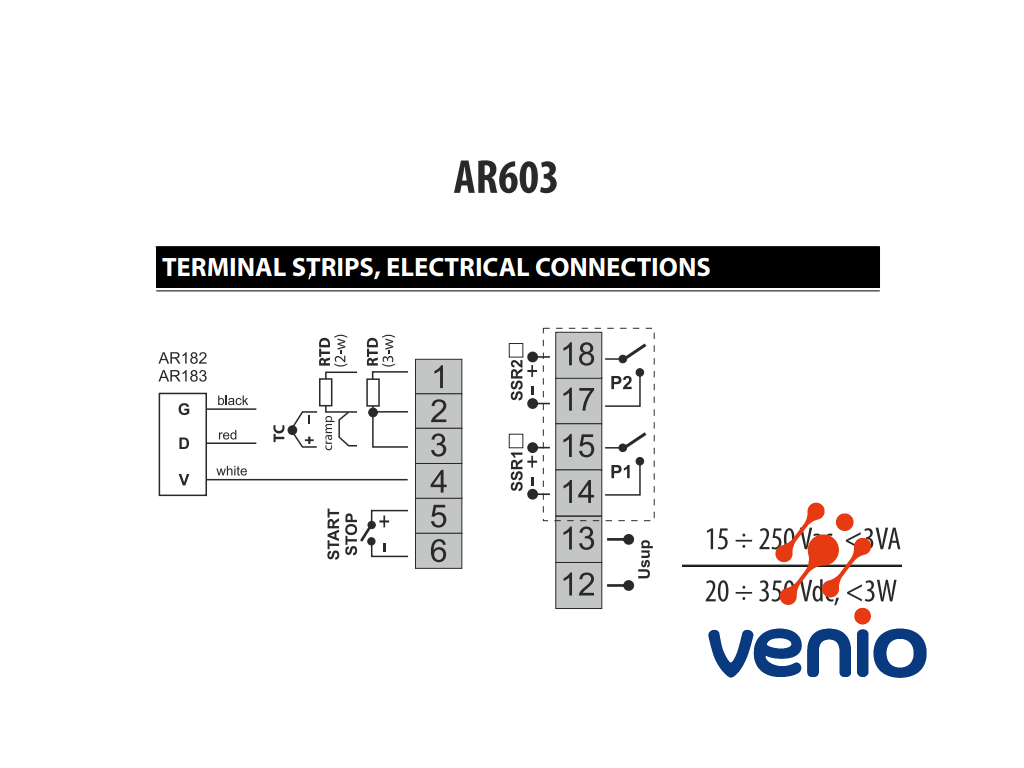

- vstupy: 1x univerzálny (Pt100, J, K, S, B, R, T, E, N, AR182, AR183) + 1x binárny
- výstupy: 2x relé (označené ako P1, P2)
- rozmer: 48x48x92 mm
- druh montáže: do panelu

Akceptované typy snímačov, meracie rozsahy a presnosť:
- Pt100: -100 až 850 °C
- termočlánok J: 0 až 800 °C
- termočlánok K: 0 až 1200 °C
- termočlánok S: 0 až 1750 °C
- termočlánok B: 300 až 1800 °C
- termočlánok R: 0 až 1600 °C
- termočlánok T: 0 až 380 °C
- termočlánok E: 0 až 700 °C
- termočlánok N: 0 až 1300 °C
- digitálna sonda AR182: -50 až 120 °C
- digitálna sonda AR183: -50 až 80 °C
- základná presnosť Pt100: 0,2% z rozsahu ± 1 digit
- základná presnosť termočlánky: 0,3% z rozsahu ± 1 digit
- rozlíšenie merania: 0,1 °C alebo 1 °C
- presnosť merania času: <2%

Technické parametre:
- napájanie striedavé: 15-250 Vac, <3VA
- napájanie jednosmerné: 20-350 Vdc, <3W
- krytie: IP40 spredu, IP20 od svorkovnice
- pripojenie: odpojiteľné konektory, prierez vodičov max 2,5 mm2 (napájanie a výstupy)
- materiál: samohasiaci polykarbonát NORYL 94V-0

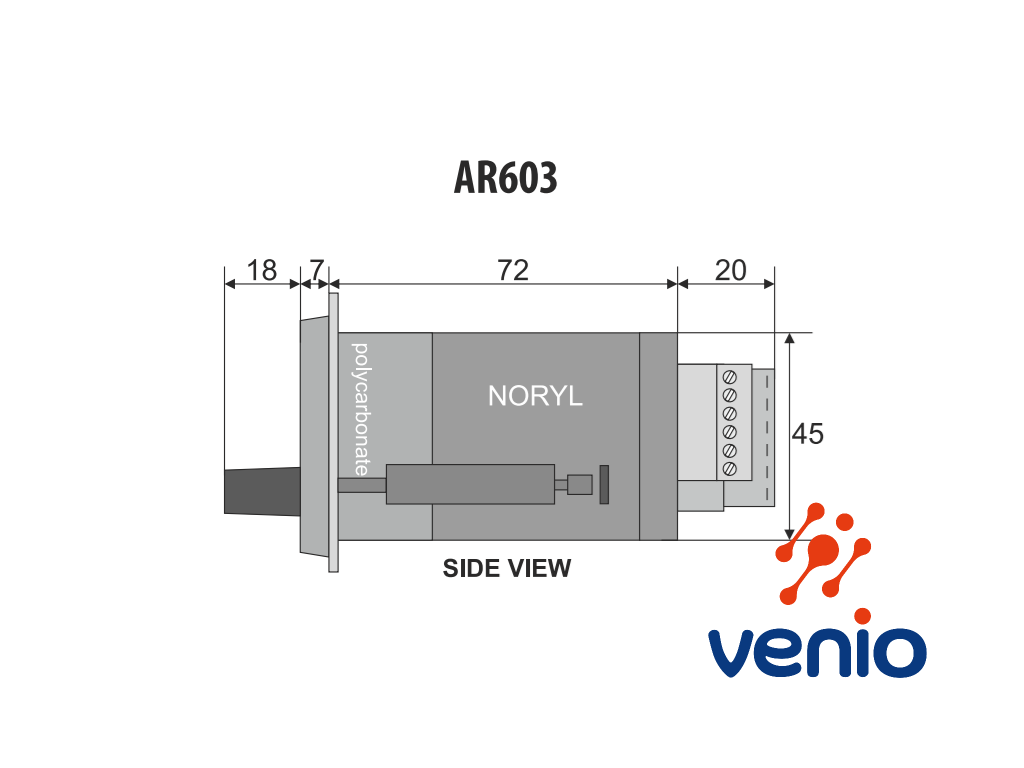

- rozmery skrinky: 48x48x79 mm
- otvor v paneli: 46x46 mm
- hmotnosť: cca 135 g
- výstup 1 (P1): relé 8A / 250Vac (odporová záťaž), SPDT
- výstup 2 (P2): relé 5A / 250Vac (odporová záťaž)
- komunikačné rozhranie: PRG port, MODBUS-RTU

Prevádzkové podmienky:
- teplota okolia: 0-50 °C
- vlhkosť: <90% RH (nekondenzujúca)
- pracovné prostredie: vzduch a neutrálne plyny
- nadmorská výška: <2000 m

Typické použitie:
- regulácia teploty a riadenie času v priemyselných procesoch
- vhodné pre aplikácie vyžadujúce PID reguláciu s funkciou rampy
- duplikácia konfigurácie vo viacerých regulátoroch pomocou programátora AR955
