Monitorovacie prúdové relé TRM-30M s displejom, 1f do 30A, s napäťovou ochranou

Podrobný popis

Monitorovacie prúdové a napäťové relé TRM-30M s displejom, 1-fázové do 30A

Jednofázové digitálne relé určené na ochranu citlivých zariadení pred nadprúdom, prepätím a podpätím. Umožňuje presné nastavenie prúdovej hranice aj časového oneskorenia a zobrazuje merané hodnoty napätia a prúdu na dvojriadkovom displeji.

TRM-30M je určené na ochranu 1-fázových zariadení citlivých na hodnoty prevádzkového prúdu a napätia.
Relé obsahuje v balení prúdový transformátor a má nasledovné funkcie:
- ochrana proti prúdovému preťaženiu (nastaviteľná hodnota prúdu 0,5 ... 30A),
- ochrana proti nadpätiu, napätie vyššie ako 250VAC (pevne nastavená hodnota)
- ochrana proti podpätiu, napätie nižšie ako 150VAC (pevne nastavená hodnota)
Hysterézia napätia: 5 V (pevne nastavená hodnota)
Oneskorenie chyby napätia: 2 s (pevne nastavená hodnota)
Reset chyby napätia: 2 s (pevne nastavená hodnota)

Technická špecifikácia - viď podrobný popis

Technická špecifikácia - viď podrobný popis

Použitie a princíp činnosti:

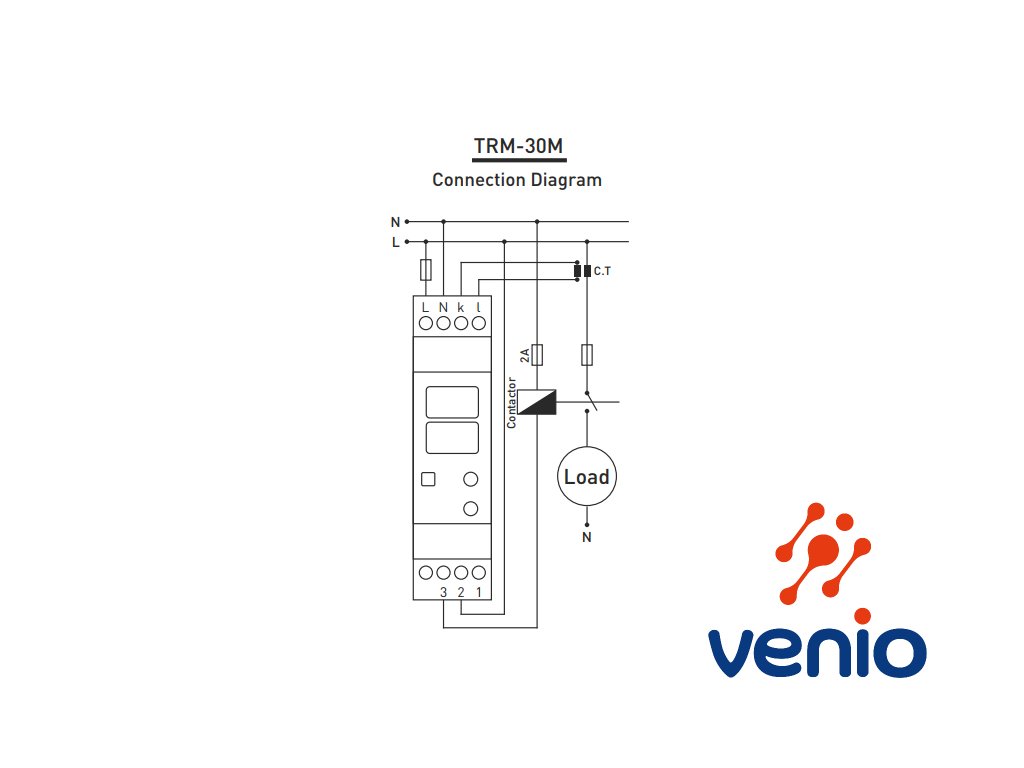

Zapojte zariadenie podľa priloženej schémy zapojenia. Inak môže dôjsť k poškodeniu zariadenia. Nastavte hodnotu vysokého prúdu podľa prevádzkových hodnôt prúdu zariadenia ktoré budete používať.
Po pripojení napájania: počas prvej sekundy sa na hornom displeji zobrazí nastavená hodnota vysokého prúdu a na dolnom displeji čas oneskorenia chyby. Hodnota napätia medzi fázou L a neutrálnym vodičom N sa zobrazuje na hornom displeji. Prúd odoberaný zo siete sa zobrazuje na dolnom displeji po jednej sekunde po pripojení.

Požadované nastavenia:
A> : Hodnota vysokého prúdu sa nastavuje týmto otočným ovládačom.
sec. : Tento otočný ovládač nastavuje čas, ktorý sa má čakať pred vstupom do chyby vysokého prúdu.

Pomocou otočného ovládača A> (vysoký prúd) môžete nastaviť hodnotu nadprúdu. Pri nastavovaní otočným ovládačom A> sa zobrazuje hodnota nastavená na hornom displeji. Čas oneskorenia chyby môžete nastaviť pomocou otočného ovládača „sec“. Pri nastavovaní pomocou otočného ovládača „sec“ sa na dolnom displeji zobrazuje nastavená hodnota. Po pripojení napájania je zopnutý NO kontakt a svieti kontrolka „OUT“.
Keď zariadenie prejde do chybového stavu, príslušný displej bliká, „OUT“ LED zhasne, NO kontakt sa rozopne a NC kontakt sa zopne.

Ochranné funkcie

Ochrana pred vysokým prúdom – Vstup do chybového stavu:
Ak prúd odoberaný zo siete presiahne nastavenú hodnotu vysokého prúdu, zariadenie čaká nastavený čas oneskorenia chyby a potom prejde do chybového stavu. V prípade chyby: NO kontakt sa rozopne, dolný displej bliká, LED „OUT“ zhasne a NC kontakt sa zopne.

Ochrana pred vysokým prúdom – Výstup z chybového stavu:
Ak prúd odoberaný zo siete klesne pod nastavenú hodnotu vysokého prúdu, zariadenie ukončí chybový stav po stlačení reset tlačidla na 3 sekundy. V normálnej prevádzke: zopnutý je NO kontakt, dolný displej svieti stabilne, LED „OUT“ svieti a NC kontakt je rozpojený.

Ochrana pred zvýšeným napätím (nadpätím) – Vstup do chybového stavu:
Ak hodnota napätia presiahne 250 V, zariadenie čaká 2 sekundy a potom prejde do chybového stavu. V prípade chyby: NO kontakt sa rozopne, horný displej bliká, LED „OUT“ zhasne a NC kontakt sa zopne.

Ochrana pred zvýšeným napätím (nadpätím) – Výstup z chybového stavu:
Zariadenie automaticky ukončí chybový stav 2 sekundy po poklese napätia pod 245 V. V normálnej prevádzke: NO kontakt je zopnutý, horný displej svieti stabilne, LED „OUT“ svieti a NC kontakt je rozpojený.

Ochrana pred nízkym napätím (podpätím) – Vstup do chybového stavu:
Ak hodnota napätia klesne pod 150 V, zariadenie čaká 2 sekundy a potom prejde do chybového stavu. V prípade chyby: NO kontakt sa rozopne, horný displej bliká, LED „OUT“ zhasne a NC kontakt sa zopne.

Ochrana pred nízkym napätím (podpätím) – Výstup z chybového stavu:
Zariadenie automaticky ukončí chybový stav 2 sekundy po zvýšení napätia nad 155 V. V normálnej prevádzke: NO kontakt je zopnutý, horný displej svieti stabilne, LED „OUT“ svieti a NC kontakt je rozpojený.

Signalizácia chýb:
Horný displej bliká: keď zariadenie prejde do chyby vysokého alebo nízkeho napätia.
Dolný displej bliká: keď zariadenie prejde do chyby vysokého prúdu.
LED OUT: svieti, keď je zariadenie v normálnom stave. Zopnutý je NO kontakt.
