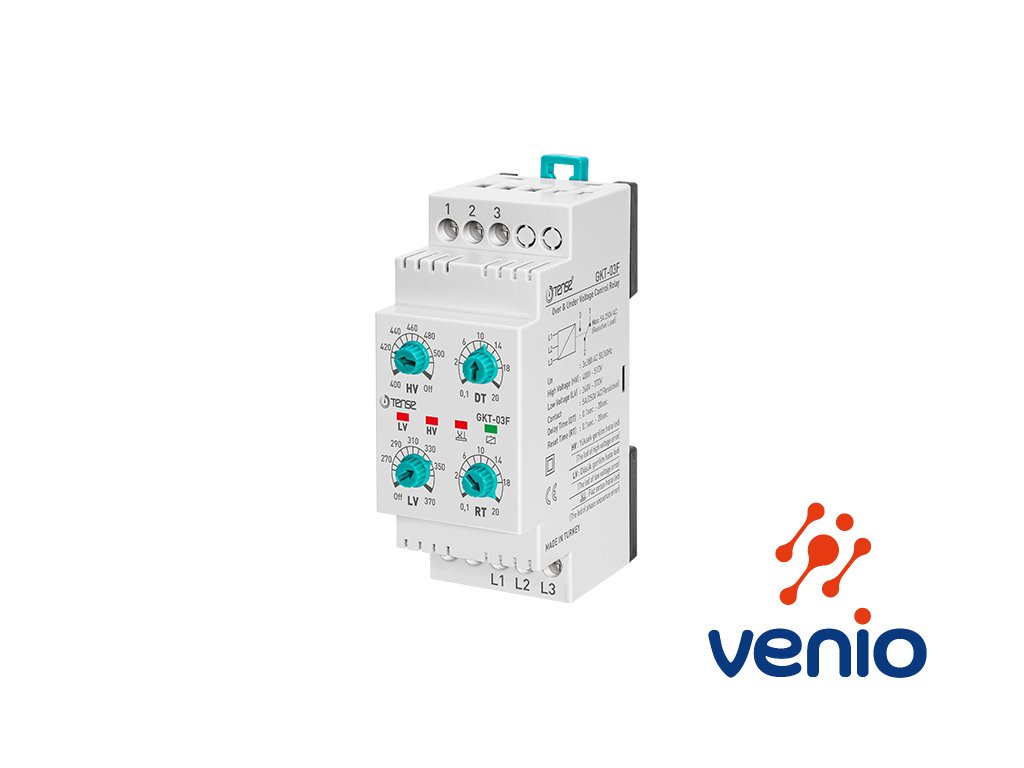

Monitorovacie relé nadpätia, podpätia a poradia 3f, GKT-03F

Kód: GKT03F
€39 / ks €46,80 vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
27.2.2024

Monitorovacie trojfázové relé nadpätia, podpätia, poradia fáz, výpadku fázy GKT-03F
na meranie združeného napätia v trojfázovej sústave.

Napäťové kontrolné relé pre meranie hodnôt nadpätia a podpätia na združenom napätí, určené na ochranu zariadení citlivých na prevádzkové napätie. Relé sa pripája na všetky fázy v trojfázovej sústave, pričom meria združené napätie medzi fázami L1-L2, L2-L3, L3-L1. Nevyužíva pripojenie N vodiča.

Parametre - nastaviteľné rozsahy:
Prevádzkové napätie: 370-400VAC pripojenie všetkých fáz v 3-f sieti 3x400VAC
Nadpätie: 400 - 510 VAC (nastaviteľné)
Podpätie: 260 - 370 VAC (nastaviteľné)
Čas čakania na chybu DT:0,1 sekundy. – 20 sek.(t Nastaviteľné)
Čas resetovania RT: 0,1 sekundy. – 20 sek. (t Nastaviteľné)
Bez pripojenia N vodiča.

Chráni pred poškodením spôsobeným zvýšeným alebo zníženým sieťovým napätím.

Detailné informácie

Podrobný popis

Monitorovacie trojfázové relé nadpätia, podpätia, poradia fáz, výpadku fázy GKT-03F
na meranie združeného napätia v trojfázovej sústave.

Napäťové kontrolné relé pre meranie hodnôt nadpätia a podpätia na združenom napätí, určené na ochranu zariadení citlivých na prevádzkové napätie. Relé sa pripája na všetky fázy v trojfázovej sústave, pričom meria združené napätie medzi fázami L1-L2, L2-L3, L3-L1. Nevyužíva pripojenie N vodiča.

Parametre - nastaviteľné rozsahy:
Prevádzkové napätie: 370-400VAC pripojenie všetkých fáz v 3-f sieti 3x400VAC
Nadpätie: 400 - 510 VAC (nastaviteľné)
Podpätie: 260 - 370 VAC (nastaviteľné)
Čas čakania na chybu DT:0,1 sekundy. – 20 sek.(t Nastaviteľné)
Čas resetovania RT: 0,1 sekundy. – 20 sek. (t Nastaviteľné)
Bez pripojenia N vodiča.
Chráni pred poškodením spôsobeným zvýšeným alebo zníženým sieťovým napätím.

Princíp použitia a činnosti relé:

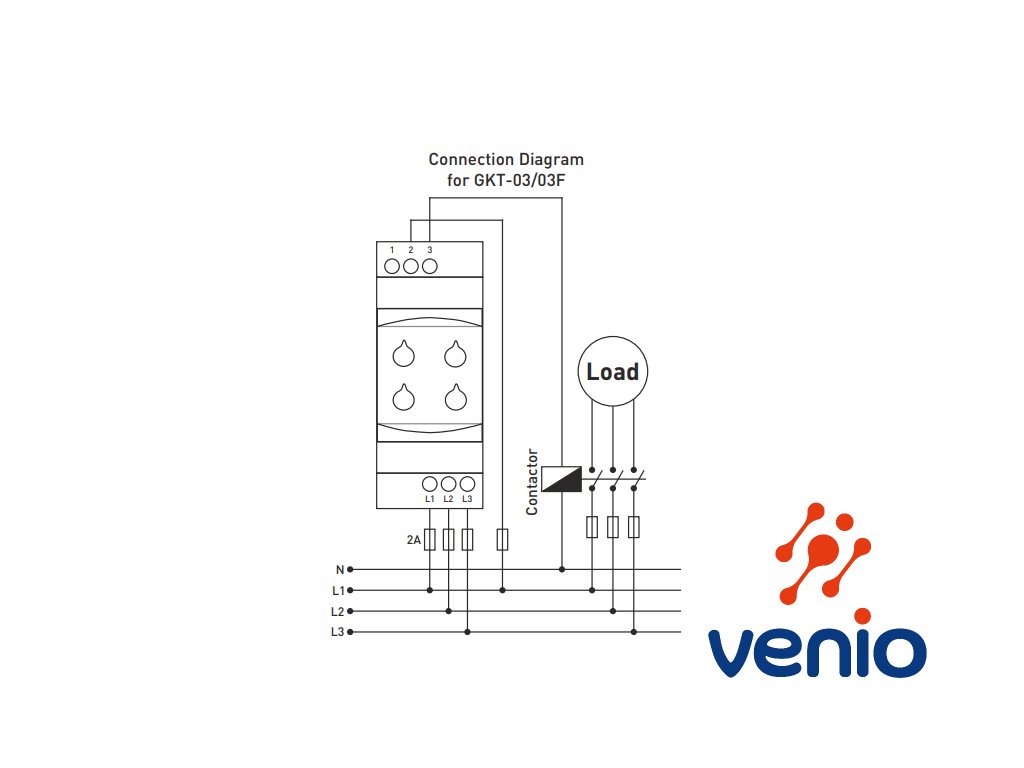

Pripojte zariadenie podľa schémy zapojenia. Nastavte požadované hodnoty na zariadení podľa hodnôt prevádzkového napätia. Keď je zariadenie pod napätím, a hodnoty napätia sú v rozsahu nastavených hodnôt, relé sa aktivuje a rozsvieti sa zelená LED dióda cievky relé.
(V prípade modelu GKT-03F s kontrolou sledu fáz musí byť správny aj sled fáz.)

Keď hodnoty napätia vystúpia z nastavených hodnôt, rozsvieti sa príslušná poruchová červená LED (nadpätie, podpätie) počká sa dobu oneskorenia (DT), a po uplynutí sa relé deaktivuje a zelená LED dióda cievky relé zhasne. Keď sa napätia vrátia na svoje normálne hodnoty, zariadenie čaká čas resetovania (RT), po uplynutí času resetovania sa aktivuje relé a rozsvieti sa LED dióda cievky relé.

Relé je aktivované: svorky 2 (COM) a 3 (NC) sú zapnuté, 1 (NC) a 2 (COM) rozopnuté.
Relé je deaktivované: svorky 2 (COM) a 1 (NC) sú zapnuté, 3 (NC) a 2 (COM) rozopnuté.

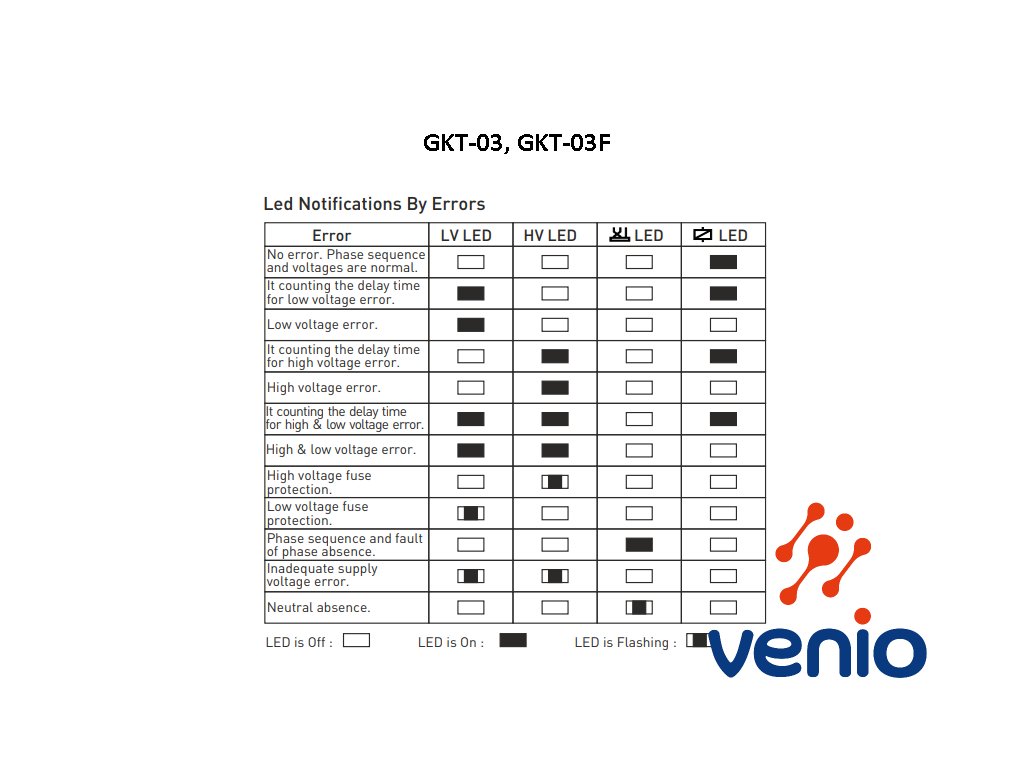

Požadované nastavenia a upozornenia na chyby:
HV: Hodnota nadpätia, keď napätie stúpne nad túto hodnotu, červená HV LED svieti.
LV: Hodnota podpätia, keď napätie klesne pod túto hodnotu, červená LV LED svieti.
DT: Oneskorenie, je čas čakania pred vypnutím relé do poruchy.
RT: Reset Time, je čas čakania počas ktorého musí byť napätie normálne, pre návrat do normálu (zapnutie relé).
OFF HV:  Funkcia ochrany pred nadnapätím sa deaktivuje, keď je otočný ovládací gombík HV v polohe Off.
OFF LV: Funkcia ochrany pred podpätím sa deaktivuje, keď je otočný ovládací gombík LV v polohe Off

Popis činnosti podľa druhu ochrany:

1/ Ochrany pred zvýšeným napätím:

1-1/ Ochrana pred zvýšeným napätím (nadpätím) - vstup do chybového stavu: Ak jedna alebo viac hodnôt napätia mezi Lx-Lx prekročí nastavenú hodnotu nadnapätia, LED HV zasvieti a zariadenie čaká, kým neuplynie nastavený čas oneskorenia (DT). Po uplynutí času sa výstupné relé deaktivuje a LED dióda cievky relé zhasne.

1-2/ Ochrana pred zvýšeným napätím (nadpätím) - opustenie chybového stavu: Keď všetky hodnoty klesnú pod 3% nastavenej úrovne nadpätia, zariadenie čaká kým neuplynie čas resetovania (RT). Po uplynutí času, LED HV zhasne, relé sa deaktivuje a LED cievky relé zasvieti.

1-3/ Funkcia ochrany pred zvýšeným napätím (nadpätím) sa deaktivuje, keď je ovládací gombík HV v polohe Off.

1-4/ Ochrana pred prepätím (>1,5x Unom) - vstup do chybového stavu:
Ak jedna alebo viac hodnôt Lx-Lx prekročí 1,5-násobok menovitého prevádzkového napätia,
LED HV zabliká, po 100 milisekúndách zariadenie deaktivuje výstupné relé a LED dióda relé zhasne.

1-5/ Ochrana pred prepätím (>1,5 U nom) - opustenie chybového stavu:
Keď všetky hodnoty klesnú pod 3% nastavenej hodnoty prepätia, zariadenie čaká kým neuplynie čas resetovania (RT).
Po uplynutí času, LED HV zhasne, relé sa deaktivuje a LED cievky relé zasvieti.

2/ Ochrany pre zníženým napätím:
2-1/ Ochrana pri nízkom napätí (podpätie) - vstup do chybového stavu: Ak jedna alebo viac hodnôt Lx-Lx klesne pod nastavenú hodnotu nízkeho napätia,
LED LV zasvieti, zariadenie čaká nastavený čas oneskorenia (DT), a po uplynutí času sa relé deaktivuje a LED dióda cievky relé zhasne.

2-2/ Ochrana pri nízkom napätí (podpätie) – opustenie chybového stavu: Keď všetky hodnoty prekročia úroveň o 3 % nastavenej hodnoty nízkeho napätia,
zariadenie čaká kým uplynie čas resetovania (RT). Po uplynutí času LED LV zhasne, relé sa aktivuje a LED cievky relé zasvieti.

2-3/ Nízkonapäťová poistková ochrana (<0,5x Unom)- vstup do chybového stavu: Ak je napätie jednej alebo viacero hodnôt Lx-Lx menšie ako 0,5x Unom, LED LV bliká, po 100 milisekúndách deaktivuje výstupné relé a LED dióda cievky relé zhasne.

2-4/ Nízkonapäťová poistková ochrana (<0,5x Unom) – opustenie chybového stavu: Keď všetky hodnoty prekročia úroveň o 3 % nastavenej hodnoty nízkeho napätia,
zariadenie čaká kým uplynie čas resetovania (RT). Po uplynutí času LED LV zhasne, relé sa aktivuje a LED cievky relé zasvieti.

2-5/ Funkcia ochrany pred nízkym napätím sa deaktivuje, keď je ovládací gombík LV v polohe Off.

3/ Ochrana pre nízkym napájacím napätím potrebným pre činnosť zariadenia GKT-03:
- vstup do chybového stavu: LED diódy NN a VN blikajú, keď je napätie L1-L2 nižšie ako 0,4x menovitého prevádzkového napätia,
po 100 milisekúndách zariadenie deaktivuje výstupné relé a LED dióda cievky relé zhasne.
- opustenie chybového stavu: keď hodnota napätia L1-L2 prekročí 3 % nastavenej hodnoty nízkeho napätia,
zariadenie čaká čas resetovania (RT). Po uplynutí času sa LED NN aj VN zhasne, relé sa aktivuje a LED cievky relé zasvieti.

4/ Ochrana proti výpadku fázy (GKT-03, GKT-03F):
Ak jedna z fáz nie je pripojená k zariadeniu, LED dióda chyby pri výpadku fázy bliká .

5/ Ochrana sledu fáz (iba v GKT-03F):
Ak je sled fáz zariadenia obrátený, LED dióda chyby sledu fáz sa rozsvieti a relé sa neaktivuje.

Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: 3x400VAC
Indikačná LED: 4x (1x podpätie, 1x prepätie, 1x výstup, 1x poradie fáz/strata fázy)

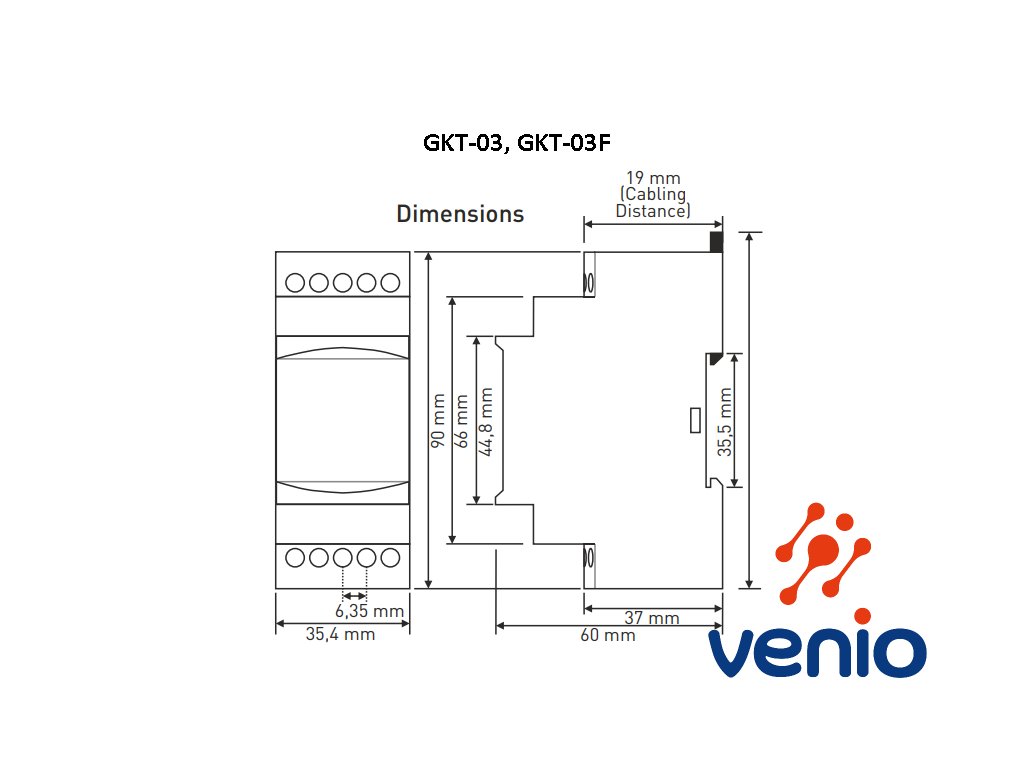

Montáž / rozmer: na DIN lištu, 90x36x60 mm
Nastaviteľný čas: 0,1-20 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
