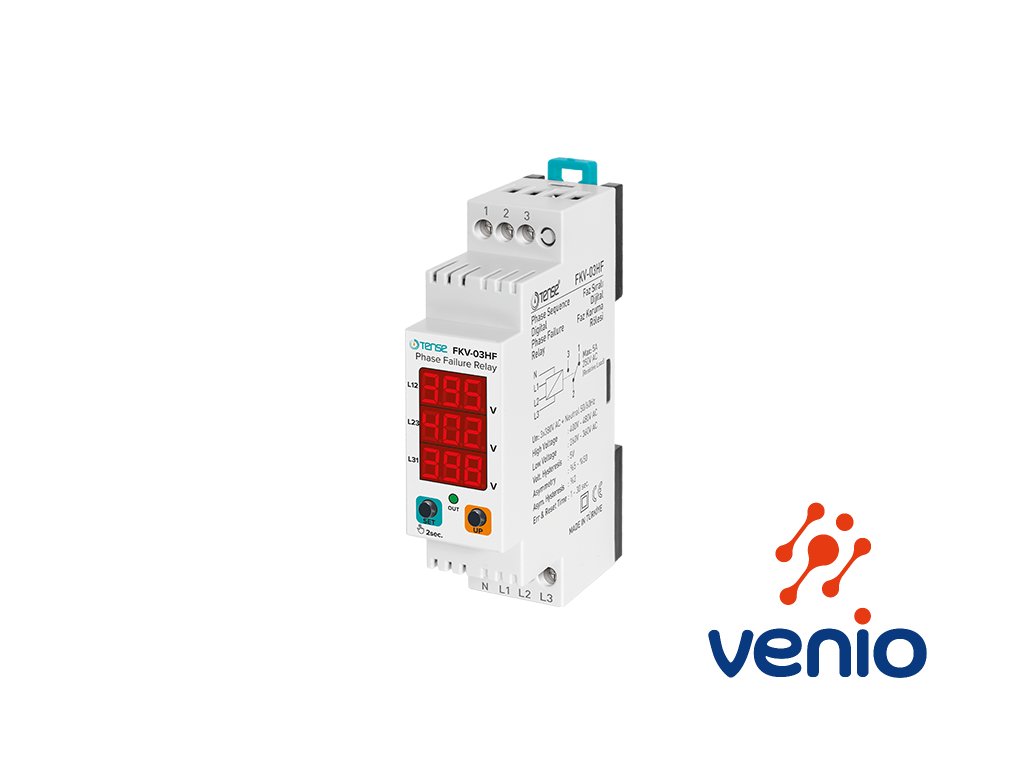

Napäťové fázové relé FKV-03HF s displejom, sledovanie: poradie fáz, výpadok fázy, asymetria, napätie

Podrobný popis

Napäťové fázové relé FKV-03HF s displejom,
sledovanie: poradie fáz, výpadok fázy, asymetria, napätie

Napäťové fázové kontrolné relé FKV-03HF pre meranie združeného napätia, poradia fáz, výpadku fázy a asymetrie fázového napätia až o 50%.
Relé je určené na ochranu zariadení citlivých na prevádzkové napätie, výpadok fázy alebo poradie fáz. Relé sa pripája na fázy L1-L2-L3 a N v trojfázovej sústave do 400VAC. Chráni zariadenia pred poškodením spôsobeným zmenou napätia, poradia fáz, výpadkom fázy alebo asymetriou.

Funkcie FKV-03HF a nastaviteľné rozsahy:
- 3x 3číselný displej pre zobrazenie napätia a chýb
- 1x LED výstupného relé
- detekcia sledu fáz, 3-fázová sieť, 4-vodičové pripojenie L1-L2-L3-N
- meranie združeného napätia a zobrazenie na displeji pre každú dvojicu fáz
- detekcia zlyhania fázy
- fázová asymetria = rozdiel viac ako 30%
- pracovné napätie v siete 3x380-400VAC (vlastný príkon <6VA)
- nastavenia nadpätia v rozsahu: 400-480VAC
- nastavenie podpätia v rozsahu: 260-360VAC
- nastavenie asymetrie v rozsahu: 5-50%
- čas čakania na chybu Err In: 1-30 sekúnd
- čas čakania návratu do norm. stavu Err OUT: 1-30 sekúnd
- 1x prepínacie výstupné relé SPDT 5A/250VAC odporová záťaž
- montáž na DIN lištu, šírka 23 mm, MCB profil (ističový)

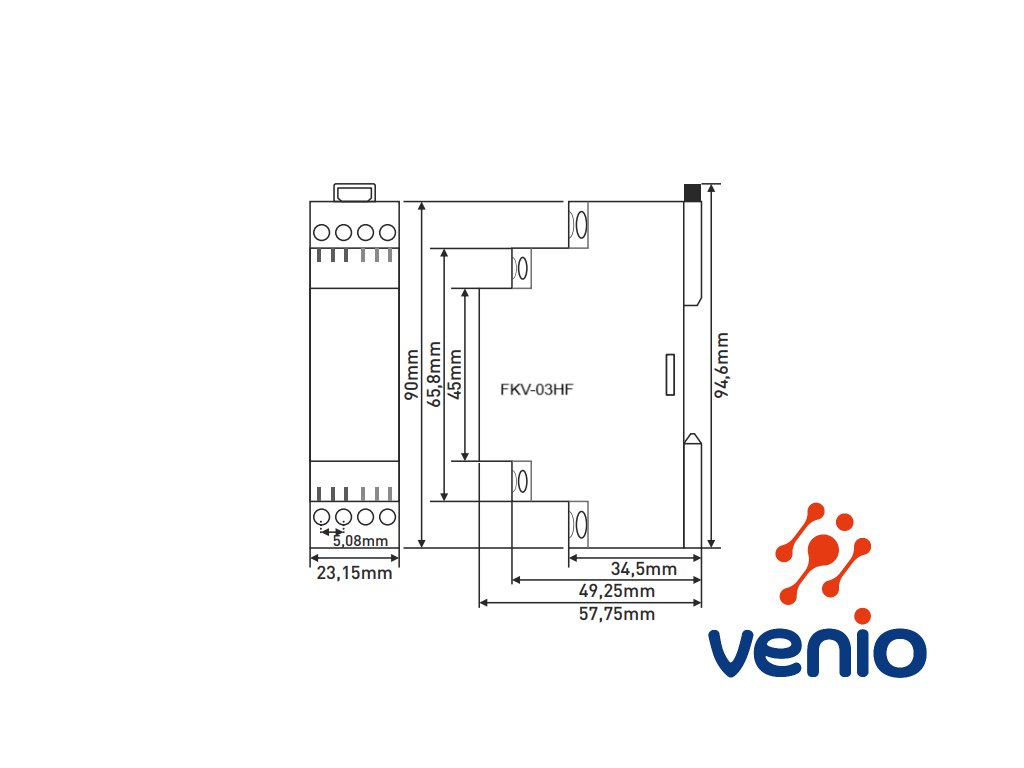

- rozmery 95x58x23mm, hm: <0,15kg

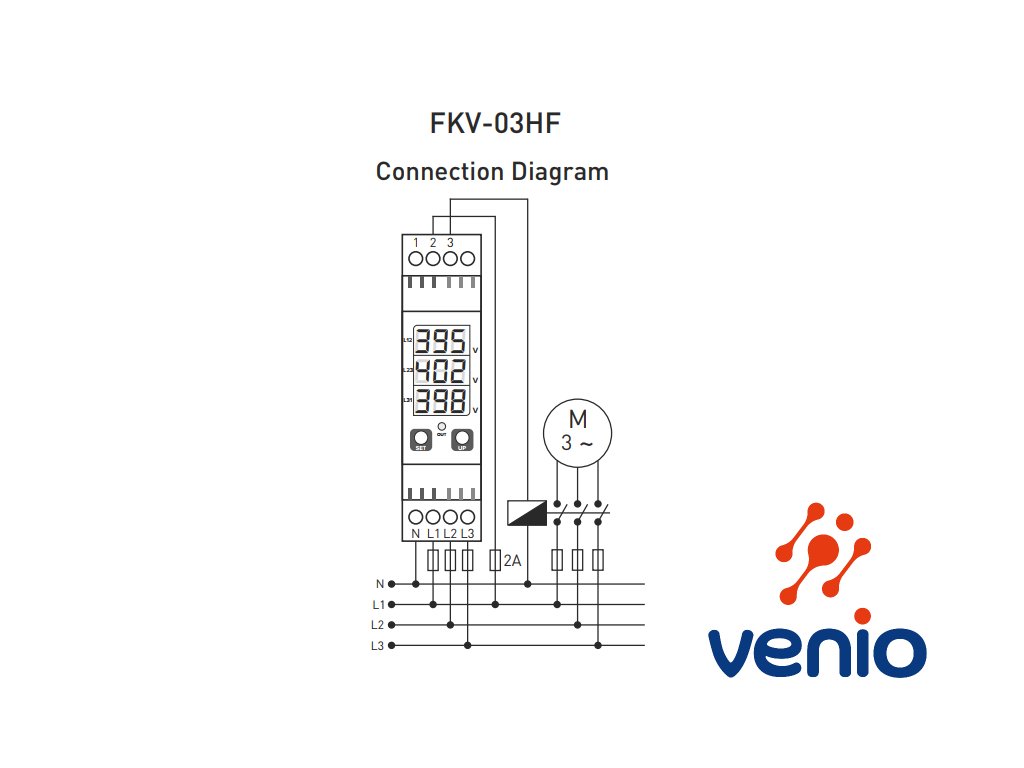

Použitie zariadenia FKV-03HF a princíp činnosti: Vykonajte pripojenia podľa schémy.

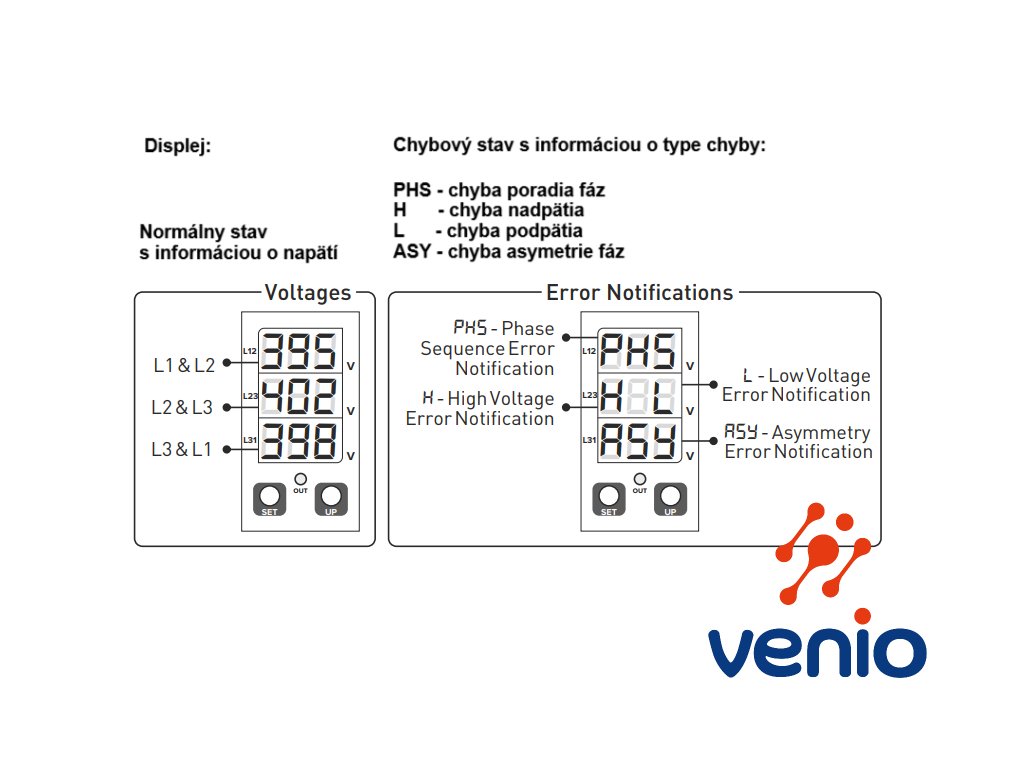

Normálny stav: Keď sú fázy na normálnych hodnotách a postupnosť fáz je správna, relé sa zopne, LED OUT svieti a na displejoch sa zobrazí sieťové napätie.

Chyba zvýšeného napätia (nadpätie) (H): Keď jedna alebo viacero fáz prekročí nastavenú hodnotu nadpätia, zariadenie čaká čakaciu dobu chyby (Err In), potom sa na obrazovke zobrazí "H", výstupné relé sa vypne a LED dióda OUT zhasne. Keď všetky napätia klesnú o 5V pod nastavenú hodnotu nadpätia, zariadenie čaká na čas ukončenia chyby (Err OUT), potom sa zopne výstupné relé a rozsvieti sa LED OUT.

Chyba pri nízkom napätí (podpätie) (L): Keď jedna alebo viacero fáz klesne pod nastavenú hodnotu podpätia, zariadenie čaká čakaciu dobu chyby (Err In), potom sa na obrazovke zobrazí "L", výstupné relé sa vypne a LED dióda OUT zhasne. Keď všetky napätia stúpnu o 5V nad nastavenú hodnotu podpätia, zariadenie čaká na čas ukončenia chyby (Err OUT), potom sa zopne výstupné relé a rozsvieti sa LED OUT.

Chyba asymetrie (ASY): Keď rozdiel napätia medzi fázami prekročí nastavenú hodnotu asymetrie (nastaviteľné v rozsahu 5-50%), zariadenie čaká čas čakania na chybu, potom sa na obrazovke zobrazí "ASy", výstupné relé sa vypne a LED OUT zhasne. Ak sa rozdiel napätia medzi fázami zníži o 2% od nastavenej hodnoty asymetrie, zariadenie čaká na čas ukončenia chyby, potom sa zopne relé a rozsvieti sa LED OUT.
Príklad: nastavená asymetria 10%, rozdiel medzi fázami 400V-360V=10%, relé vypne.
Zmena rozdielu o 2% od 10%: 10%-2%=8%, t.j. ak bude rodiel <=8%, 400V-368V=8% relé sa zapne.

Chyba sledu fáz (PHS): Keď poradie fáz pripojených k zariadeniu L1-L2-L3 nie je správne, zariadenie čaká na čas čakania na chybu, potom sa na obrazovke objaví "PhS", výstupné relé sa vypne a LED OUT zhasne. Keď je sled fáz opravený späť na L1-L2-L3, zariadenie čaká na čas ukončenia chyby, potom sa zopne výstupné relé a rozsvieti sa LED OUT.
