Tlakový spínač PSM01 nastaviteľný v rozsahu 1-16 bar s výstupom SPDT
Kód: PSM01-1-16-BARSúvisiaci tovar
Podrobný popis

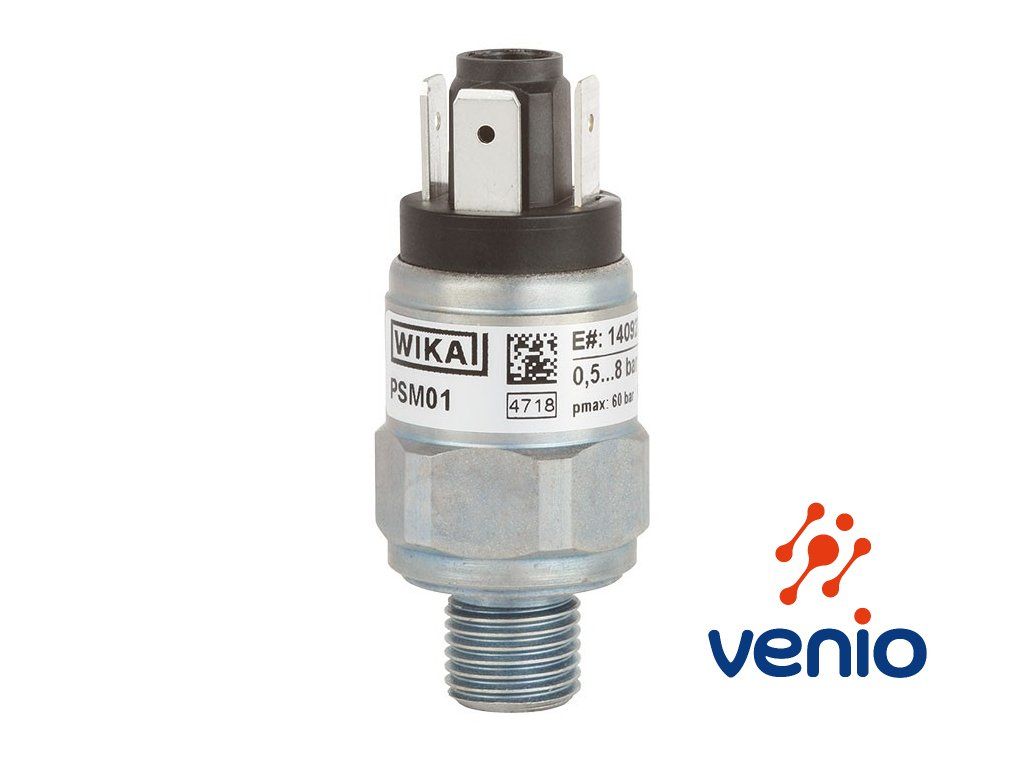

Tlakový spínač PSM01 nastaviteľný v rozsahu 1-16 bar s výstupom SPDT
PSM01 je kompaktný nastaviteľný tlakový spínač, presostat, v rozsahu 1...16 bar. Spínač je odolný do 60 bar. Slúži na spínanie alebo rozpínanie elektrického obvodu podľa nastavenej hodnoty tlaku v hydraulike, pneumatike a všeobecných strojárskych aplikáciách.
Funkcie a vlastnosti:
- nastaviteľný v rozsahu tlaku 1...16 bar
- prepínací kontakt SPDT max. 2A / 50V AC/DC
- použitie pre stlačený vzduch, neutrálne a samomazné kvapaliny a neutrálne plyny
- nastaviteľný spínací bod inbusovým kľúčom mechanicky
- zapnutie pri nastavenej hodnote
- rozopnutie s hysteréziou podľa krivky v datasheete (cca 8% nastavenej hodnoty)
- tlaková odolnosť: 60 bar
- procesné pripojenie: G 1/4
- elektrické pripojenie: FASTON 3 x 6,3 x 0,8 mm
- spínacie napätie: DC / AC 5...50 V
- spínací prúd: 5 mA...2 A
Merací rozsah a presnosť:
rozsah nastavenia: 1...16 bar
maximálny pracovný tlak pre tento rozsah: 60 bar
merací princíp pre tento rozsah: membrána
opakovateľnosť spínacieho bodu: ±2 % z plného rozsahu
hysterézia: uvedená graficky podľa spínacieho bodu, presná tabuľková hodnota pre rozsah 1...16 bar neuvedená
Elektrické údaje:
spínacia funkcia: prepínací kontakt SPDT
kontakt: mikrospínač, samočistiaci kontakt
spínacie napätie: DC / AC 5...50 V
spínací prúd: 5 mA...2 A
spínacia frekvencia: max. 100/min
životnosť: > 1 000 000 spínacích cyklov
elektrické pripojenie: FASTON 3 x 6,3 x 0,8 mm
Mechanické údaje:
procesné pripojenie: G 1/4
materiál puzdra: oceľ, pozinkovaná
materiál procesného pripojenia: oceľ, pozinkovaná
merací prvok: membrána alebo piest s tlačnou pružinou
hmotnosť: približne 80 g
rozmer štandardnej verzie: výška 60,5 mm
kľúč: SW 24
krytie pri FASTON pripojení: IP 00
Prevádzkové podmienky:
teplota okolia: -20...+80 °C
teplota média: -20...+80 °C
médium: stlačený vzduch
médium: neutrálne a samomazné kvapaliny
médium: neutrálne plyny
Typické použitie:
Presostat WIKA PSM01 je vhodný na sledovanie tlaku v hydraulických a pneumatických systémoch, kde má pri dosiahnutí nastavenej hodnoty tlaku zopnúť alebo rozopnúť elektrický obvod. Používa sa v strojárstve, technologických zariadeniach, mobilnej hydraulike a pri vstrekovacích lisoch na plasty. Je určený pre aplikácie so stlačeným vzduchom, neutrálnymi plynmi a neutrálnymi alebo samomaznými kvapalinami.
Dodatočné parametre
| Kategória: | spínače tlaku - presostaty |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Napájanie: | 24 VDC, 24 VAC, 5-50 V DC/AC |
| Výstupný signál: | 1x SPDT 2A / 50V AC/DC |
| Pripojovací závit: | G1/4 |
| Rozsah tlaku: | 1-16 bar |
