XTC262-CE počítadlo impulzov a časové relé na panel s bielymi LED číslicami

Podrobný popis

Počítadlo impulzov XTC262-CE a časové relé na panel s bielymi LED číslicami

Panelové počítadlo impulzov XTC262-CE s funkciami časového relé, merania rýchlosti a dávkového počítania. Je určené na spracovanie impulzov zo snímačov, enkodérov, polovodičových výstupov alebo bezpotenciálových kontaktov a na spínanie výstupov podľa nastavenej hodnoty.

Funkcie XTC262-CE:

Počítanie impulzov zo snímačov, enkodérov a kontaktov
Jednosmerné, obojsmerné a kvadratúrne počítanie
Nastaviteľný smer počítania: hore, dole, obojsmerne
Nastaviteľný mód počítania:  On delay, Interval, Time pulse repeat, Auto reset:
- overun (s prebehnutím cez hodnotu),
- not overrun (bez prebehnutia cez hodnotu),
- kvadratúra (mód pre enkódery = dva impulzy s určením smeru)
- opakované počítanie v časovom úseku
- opakované počítanie s automatickým resetom
Dva nastaviteľné spínacie body SET1, SET2
Programovateľné škálovanie vstupu
Meranie rýchlosti v jednotkách RPS, RPM alebo RPH
Dávkové počítanie v režime Batch

Hlavné vlastnosti:

Napájanie: 90 až 270 V AC/DC, 50/60 Hz
Vstupy: NPN/PNP, 5 až 30 V DC, enkódery, koncové spínače, relé a pod.
Vstupná frekvencia: 10 Hz alebo 15 kHz
Výstupy: 1× SPDT relé, 1× SPST relé
Pomocné napájanie snímača: 12 V DC, 30 mA
Montáž: do panelu, rozmer: 72x72 mm, hĺbka 84mm

Režimy počítania impulzov XTC262 - detailný popis činnosti

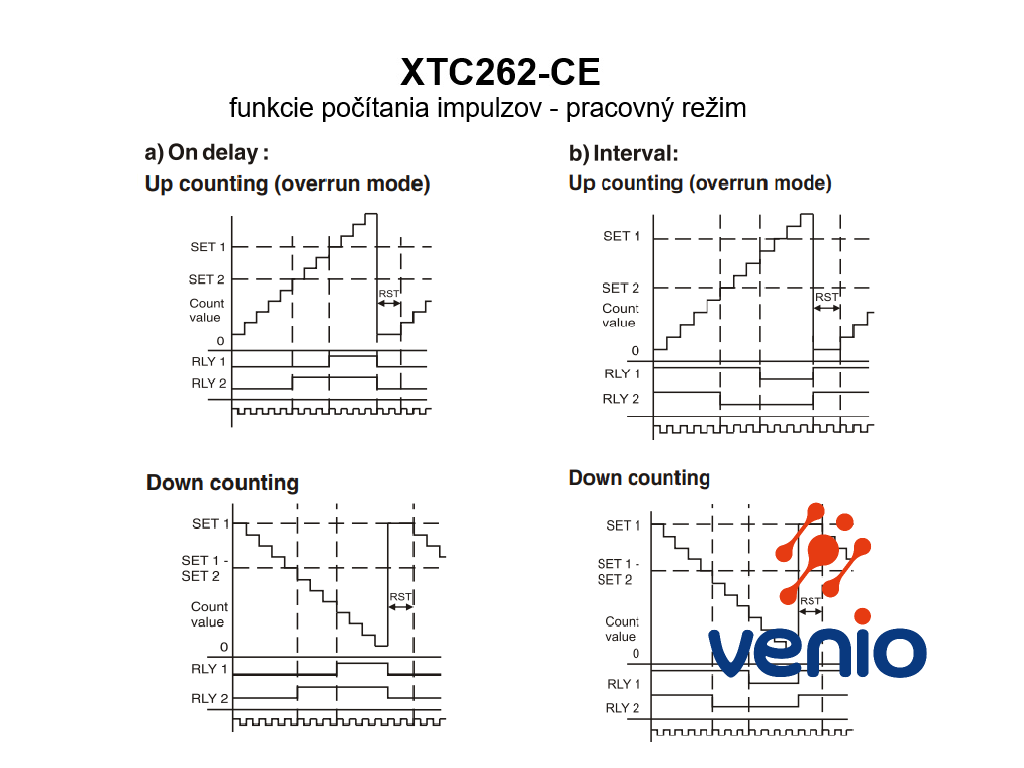

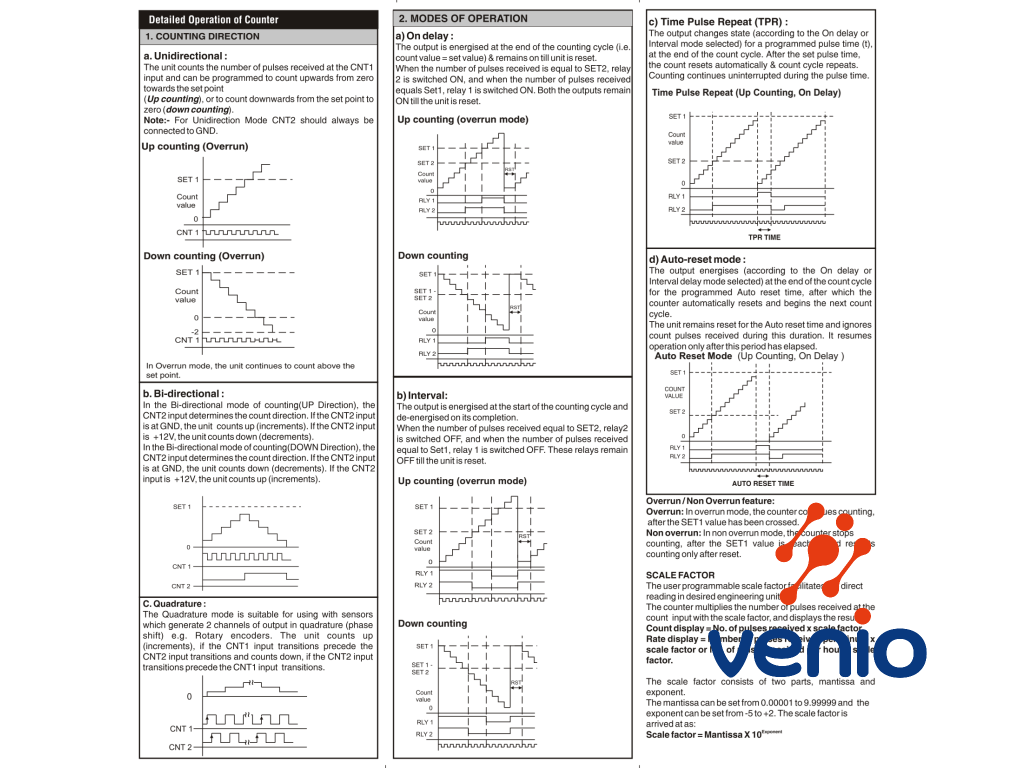

(pozri graf vo fotogalérii alebo pdf manuál)

Počítanie nahor (Up count)
Počítadlo zvyšuje hodnotu po každom prijatom impulze. V režime počítania nahor sa hodnota približuje k nastavenej hodnote SET.
Použitie v praxi: Počítanie kusov, zdvihov, cyklov alebo impulzov zo snímača od nuly smerom k nastavenej hodnote.

Počítanie nadol (Down count)
Počítadlo znižuje hodnotu po každom prijatom impulze. Používa sa tam, kde sa má hodnota odpočítavať smerom k nule alebo k nastavenej hranici.
Použitie v praxi: Odpočítavanie zostávajúceho počtu kusov, cyklov alebo impulzov.

Jednosmerné počítanie (Unidirectional)
Jednotka počíta impulzy prijaté na vstupe CNT1 podľa nastaveného smeru počítania. Pri tomto režime má byť podľa manuálu CNT2 pripojený na GND.
Použitie v praxi: Bežné počítanie impulzov z jedného snímača alebo jedného bezpotenciálového kontaktu.

Obojsmerné počítanie (Bi-directional)
V tomto režime sa používa CNT1 ako impulzný vstup a CNT2 určuje smer počítania. Stav vstupu CNT2 rozhoduje, či sa hodnota bude zvyšovať alebo znižovať.
Použitie v praxi: Počítanie pohybu tam a späť, napríklad pri mechanizme, kde je potrebné sledovať prírastok aj úbytok polohy alebo počtu.

Kvadratúrne počítanie (Quadrature)
Tento režim je určený pre snímače alebo enkodéry s dvomi výstupnými signálmi. Smer počítania sa určuje podľa poradia prechodov signálov CNT1 a CNT2.
Použitie v praxi: Počítanie impulzov z inkrementálneho enkodéra, kde je potrebné rozoznať aj smer pohybu.

Režim On delay počítadla (On Delay)
Výstup sa zopne na konci počítacieho cyklu, keď počítaná hodnota dosiahne nastavenú hodnotu. V režime On delay zostáva výstup zopnutý až do resetu.
Použitie v praxi: Zopnutie relé po dosiahnutí nastaveného počtu kusov, impulzov alebo cyklov.

Režim Interval počítadla (Interval)
Výstup je aktívny od začiatku počítacieho cyklu a vypne sa po dosiahnutí nastavenej hodnoty. Po vypnutí zostáva výstup vypnutý až do resetu.
Použitie v praxi: Povolenie chodu zariadenia iba počas počítania do nastavenej hodnoty.

Opakovaný časový impulz (Time Pulse Repeat)
Výstup mení stav podľa režimu On delay alebo Interval počas nastavenej impulznej doby.
Po skončení nastavenej doby sa počítadlo automaticky resetuje a začne sa ďalší cyklus.
Použitie v praxi: Opakované spínanie výstupu po dosiahnutí nastavenej hodnoty počtu impulzov.

Automatický reset počítadla (Auto reset)
Výstup sa zopne podľa režimu On delay alebo Interval a po nastavenej dobe Auto reset sa počítadlo automaticky vynuluje.
Počas doby Auto reset jednotka ignoruje prijaté impulzy a po jej skončení pokračuje ďalší cyklus.
Použitie v praxi: Automatické opakovanie počítacieho cyklu bez ručného alebo externého resetu.

Počítanie s prebehom (Overrun)
V režime Overrun počítadlo po dosiahnutí nastavenej hodnoty pokračuje v počítaní ďalej.
Výstup sa riadi podľa nastavenej funkcie, ale samotná počítaná hodnota sa nezastaví na SET hodnote.
Použitie v praxi: Sledovanie celkového počtu impulzov aj po dosiahnutí nastavenej spínacej hranice.

Počítanie bez prebehu (Non overrun)
V režime Non overrun sa počítanie zastaví po dosiahnutí hodnoty SET1.
Počítanie sa obnoví až po resete.
Použitie v praxi: Používa sa tam, kde sa po dosiahnutí nastavenej hodnoty nemá počítať ďalej bez zásahu resetu.

---

Režimy časového relé a časovača XTC262

Oneskorené zopnutie (On delay)
Po vyvolaní štartu impulzom Start začne časovanie a počas času "t Start" sa nevykoná žiadna akcia.
Relé sa zopne až po uplynutí dvoch časov: nastavenej doby "t strt" a po uplynutí "T on".
Vypnutie je možné impulzom "reset" alebo novým impulzom "start"
Použitie v praxi: Oneskorené spustenie zariadenia, relé alebo ďalšieho kroku technológie po štartovacom signáli.

Intervalový režim (Interval)
Po vyvolaní štartu impulzom Start začne časovanie a počas času "t Start" sa nevykoná žiadna akcia.
Relé sa zopne až po uplynutí T strt a zostane zapnuté počas nastavenej doby "T On".
Po uplynutí tejto doby sa výstup vypne.
Použitie v praxi: Vytvorenie jedného výstupného impulzu s nastavenou dĺžkou po štartovacom signáli.

Cyklický režim so zapnutím ako prvým stavom (Cyclic On first)
Po vyvolaní štartu impulzom Start začne cyklické časovanie a relé sa zopne po uplynutí "T strt".
Následne sa výstup prepína medzi zapnutým a vypnutým stavom podľa nastavených časov "T on" a "T off"
Použitie v praxi: Prerušované spínanie výstupu, kde má cyklus začať zapnutým stavom.

Cyklický režim s vypnutím ako prvým stavom (Cyclic Off first)
Po vyvolaní štartu impulzom Start začne cyklické časovanie a relé najskôr počká čas "T strt",
potom počká čas "T off", a až potom sa zapne na čas "T on".
Následne sa výstup prepína medzi zapnutým a vypnutým stavom podľa nastavených časov "T on" a "T off"
Použitie v praxi: Prerušované spínanie výstupu, kde má cyklus začať čakaním (vypnutým stavom).

Okamžité a oneskorené zopnutie pri štartovacom impulze (Instantaneous + Delayed at start pulse)
Po vyvolaní štartu impulzom Start sa relé 2 zopne okamžite.
Relé 1 pracuje v režime On delay, teda zopne sa až po uplynutí nastavenej doby "Tstrat" a "T on".
Použitie v praxi: Súčasné riadenie dvoch výstupov, kde jeden výstup zopne hneď a druhý až s oneskorením.

Okamžité a oneskorené zopnutie po pripojení napájania (Instantaneous + Delayed at power on)
Po pripojení napájania sa relé 2 zopne okamžite.
Relé 1 pracuje v režime On delay podľa vlastného štartovacieho vstupu Strt,
a zopne sa až po uplynutí dvoch časov: nastavenej doby "t strt" a po uplynutí "T on".
Použitie v praxi: Riadenie dvoch výstupov po zapnutí zariadenia, kde jeden výstup zopne okamžite a druhý až po oneskorení.

Reverzácia motora, automatický režim (Motor reverse auto)
Po vyvolaní štartu impulzom Start začne časovanie, najskôr sa zopne relé 1 na nastavený čas "t1".
Potom nasleduje prestávka "t2 - pause time" a následne sa zopne relé 2, na čas "t3" pričom cyklus sa opakuje.
Použitie v praxi: Striedavé ovládanie smeru chodu motora s časovou prestávkou medzi smermi.

Reverzácia motora, manuálny režim (Motor reverse manual)
Po vyvolaní štartu impulzom Start začne časovanie rovnako ako pri reverzácii motora, ale cyklus sa neopakuje automaticky.
Relé 1 a relé 2 sa prepnú a budú zapnutú podľa nastavených časov.
ďalšie sputenie je nutné vyvolať novým impulzom štart.
Použitie v praxi: Jednorazová reverzácia motora s prestávkou medzi smermi na základe štartovacieho signálu.

Možnosti spustenia štarovacieho impulzu alebo spôsoby spustenia činnosti časovačov:

Dávkový režim (Batch mode)
Režim je použiteľný vtedy, keď je relé 2 nastavené ako dávkový výstup.
Relé 2 sa zopne, keď dávkové počítanie dosiahne nastavenú hodnotu dávky.
Použitie v praxi: Počítanie dávok, sérií alebo opakovaných výrobných cyklov.

Štart hradlom (Gate Start)
V tomto režime časovač beží iba počas trvania povoľovacieho stavu Gate.
Po ukončení Gate režimu sa podľa manuálu ukončí časovanie a nie je potrebný externý spúšťací signál.
Použitie v praxi: Časovanie iba počas aktívneho povolenia alebo prítomnosti signálu.

Úrovňový štart (Level Start)
Časovač začne bežať iba vtedy, keď sú trvalo skratované svorky 9 a 11.
Ak sa toto prepojenie odstráni, jednotka sa resetuje.
Použitie v praxi: Časovanie iba počas trvalého zopnutia kontaktu alebo trvalej prítomnosti riadiaceho signálu.
