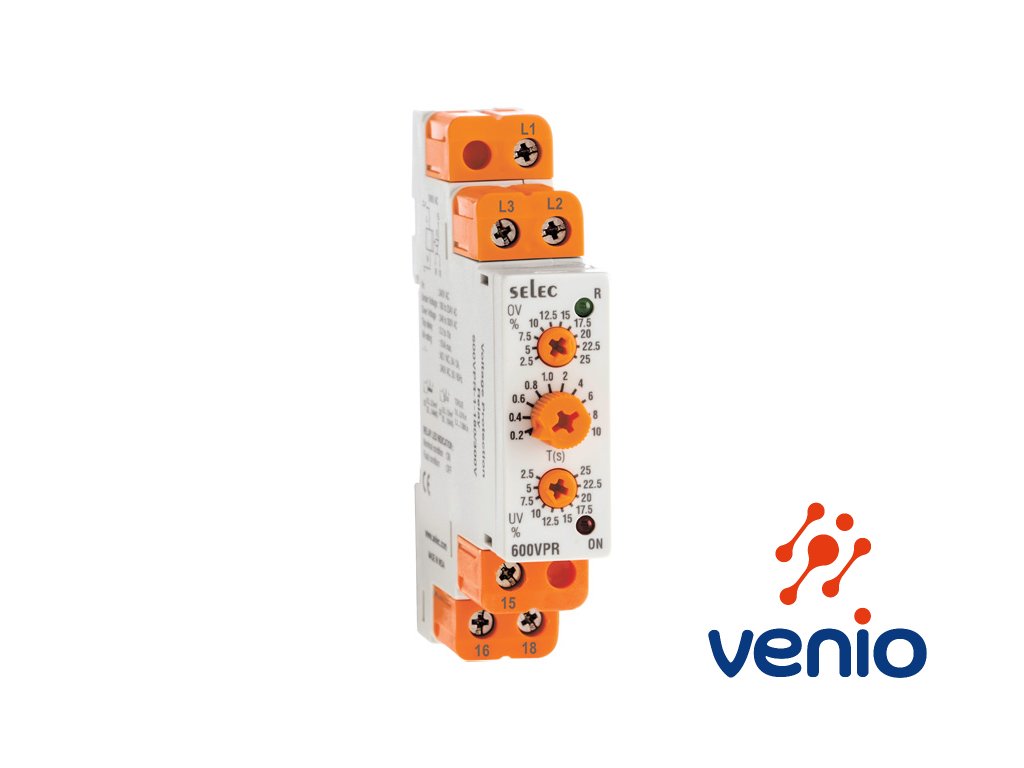

600VPR-310/520-CE Monitorovacie relé nadpätia, podpätia a poradia fáz

Podrobný popis

Napäťové trojfázové relé 600VPR-310/520-CE na meranie združeného napätia v trojfázovej sústave.
Meria: nadpätie, podpätie, poradie fáz, výpadok fázy.

Napäťové kontrolné relé pre meranie hodnôt nadpätia a podpätia na združenom napätí, určené na ochranu zariadení citlivých na prevádzkové napätie. Relé sa pripája na všetky fázy v trojfázovej sústave, pričom meria združené napätie medzi fázami L1-L2, L2-L3, L3-L1. Nevyužíva pripojenie N vodiča.

Parametre - nastaviteľné rozsahy:
Prevádzkové napätie: 310-520VAC, pripojenie všetkých fáz v 3-f sieti 3x400VAC, bez vodiča N
Nominálne vstupné napätie 415VAC
Nadpätie: nastaviteľné v rozsahu 425 - 520 V AC
Podpätie: nastaviteľné v rozsahu 310 - 405 V AC
Čas čakania na chybu T: 0,1 sekundy. – 10 sek.( Nastaviteľné)
Čas resetovania chyby - okamžite po návrate do normálneho stavu siete, hysterézia 2 V
Bez pripojenia N vodiča.
1x Výstupné relé prepínacie SPDT 3A/250VAC

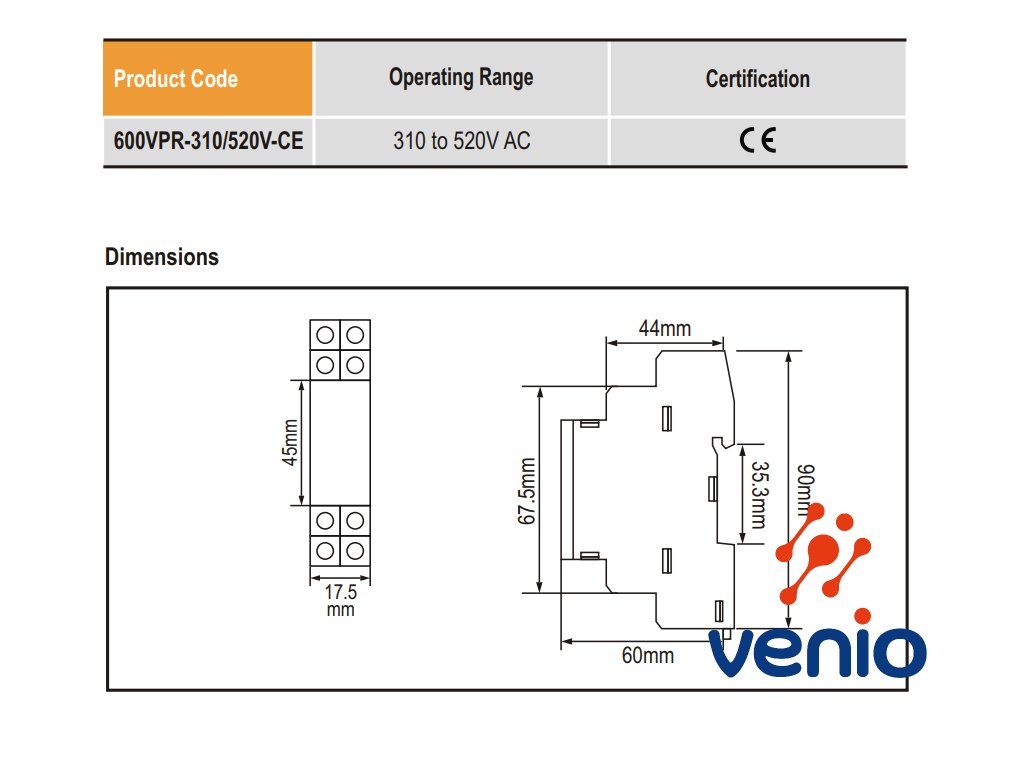

Rozmery 60x90x17,5mm, na DIN lištu, MCB (ističový profil)

Chráni pred poškodením spôsobeným zvýšeným alebo zníženým sieťovým napätím.

Princíp použitia a činnosti relé:

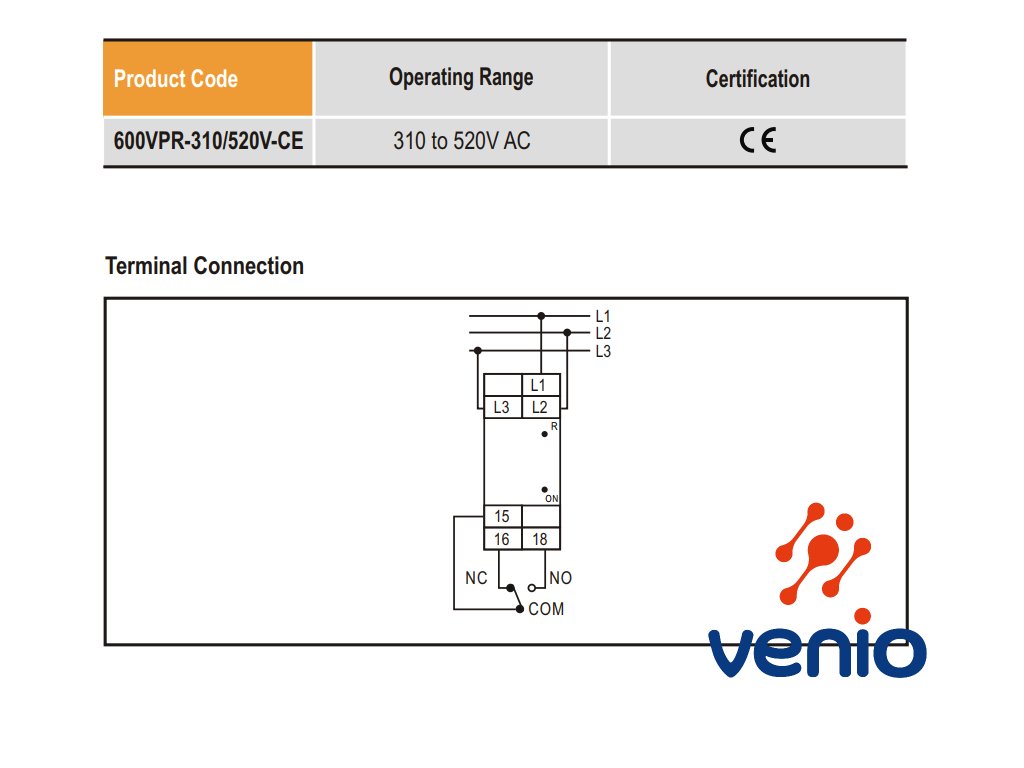

Pripojte zariadenie podľa schémy zapojenia. Nastavte požadované hodnoty na zariadení podľa hodnôt prevádzkového napätia. Keď je zariadenie pod napätím relé sa aktivuje a rozsvieti sa červená LED dióda ON. Ak sú hodnoty napätia v rozsahu nastavených hodnôt rozsvieti sa zelená LED dióda R cievky relé.

Keď hodnoty napätia vystúpia z nastavených hodnôt, počká sa dobu oneskorenia (T) po uplynutí sa relé deaktivuje a zelená LED dióda R cievky relé zhasne. Keď sa napätia vrátia na svoje normálne hodnoty, zariadenie čaká čas resetovania (max. 0,3 sek), po uplynutí času resetovania sa aktivuje relé a rozsvieti sa LED dióda cievky relé.

Relé je aktivované: svorky 15 (COM) a 16 (NC) sú zapnuté, 18 (NC) a 15 (COM) rozopnuté.
Relé je deaktivované: svorky 15 (COM) a 16 (NC) sú zapnuté, 18 (NC) a 15 (COM) rozopnuté.

Požadované nastavenia a upozornenia na chyby:
OV: Hodnota nadpätia, (overvolateg = 415V + % zvolené z rozsahu 2,5...25%) keď napätie stúpne nad túto hodnotu, zelená LED R zhasne
UV: Hodnota podpätia, (undervolatge = 415V - % zvolené z rozsahu 2,5...25%)  keď napätie klesne pod túto hodnotu, zelená LED R zhasne
T(s): Oneskorenie, je čas čakania pred vypnutím relé do poruchy.

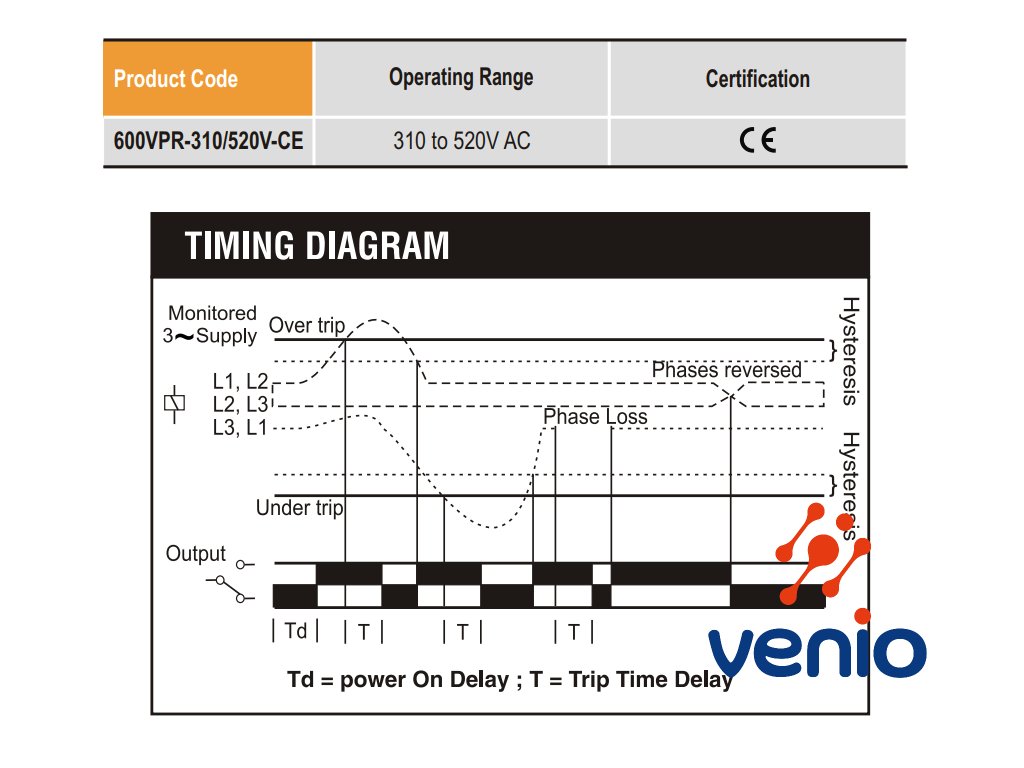

Popis činnosti podľa druhu ochrany (viď diagram vyhodnotenia chyby v galérii obrázkov)

1/ Ochrany pred zvýšeným napätím:
1-1/ Ochrana pred zvýšeným napätím (nadpätím) - vstup do chybového stavu: Ak jedna alebo viac hodnôt napätia mezi Lx-Lx prekročí nastavenú hodnotu OV nadpätia o 2V, zariadenie čaká, kým neuplynie nastavený čas oneskorenia T(s). Po uplynutí času sa výstupné relé deaktivuje a LED dióda R cievky relé zhasne.

1-2/ Ochrana pred zvýšeným napätím (nadpätím) - opustenie chybového stavu: Keď všetky hodnoty klesnú pod nastavenú úroveň OV nadpätia, relé sa aktivuje a LED dióda R cievky relé zasvieti.

2/ Ochrany pre zníženým napätím:
2-1/ Ochrana pred zníženým napätím (podpätím) - vstup do chybového stavu: Ak jedna alebo viac hodnôt napätia mezi Lx-Lx klesne o nastavenú hodnotu podpätia o 2V, zariadenie čaká, kým neuplynie nastavený čas oneskorenia T(s). Po uplynutí času sa výstupné relé deaktivuje a LED dióda R cievky relé zhasne.

2-2/ Ochrana pred zníženým napätím (podpätím) - opustenie chybového stavu: Keď všetky hodnoty stúpnu nad nastavenú úroveň UV podpätia, relé sa aktivuje a LED dióda R cievky relé zasvieti.

3/ Ochrana proti výpadku fázy:
(phase loss) Ak jedna z fáz nie je pripojená k zariadeniu, výstupné relé deaktivuje a LED dióda R cievky relé zhasne.

4/ Ochrana sledu fáz:
(phases reversed) Ak je sled fáz zariadenia obrátený, výstupné relé deaktivuje a LED dióda R cievky relé zhasne.
