ELK4B-240-C-S-2R-3R regulátor teploty do panelu

Kód: 640517
Novinka
Neohodnotené
€124 €148,80 vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
6.12.2022

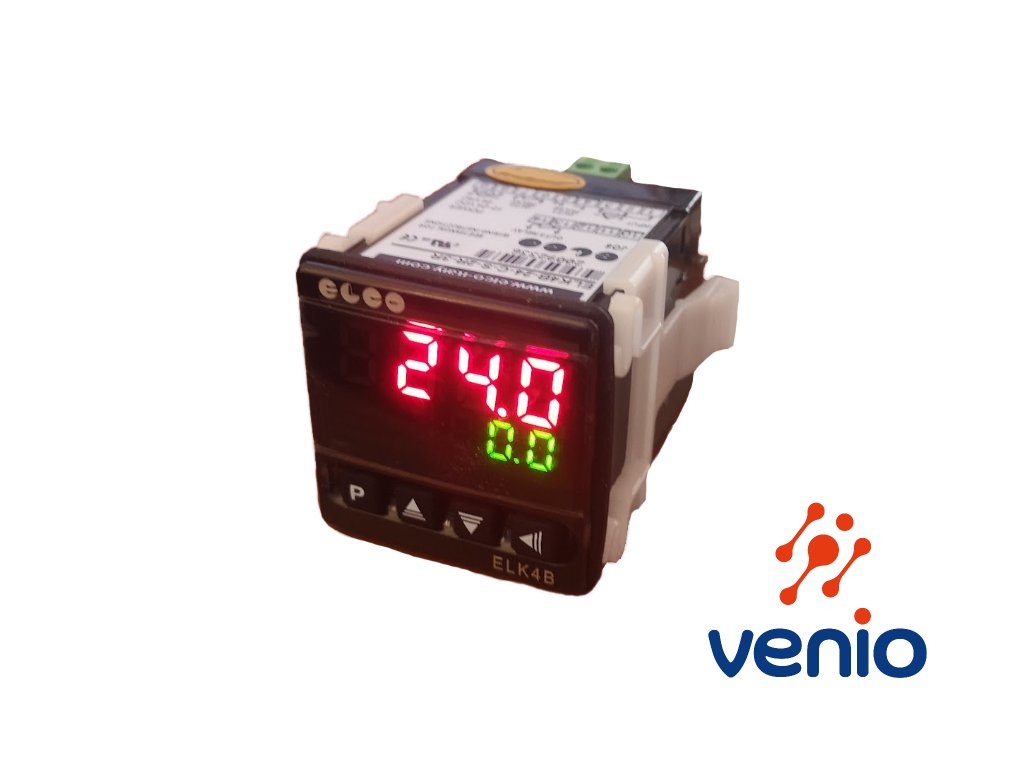

ELK4B-240-C-S-2R-3R kompaktný regulátor teploty PID & On/Off
s impluzným napäťovým výstupom 5V/25mA pre ovládanie SSR relé

Kompaktný PID / On/Off regulátor teploty ELK4B-240-C-S-2R-3R je jednokanálový regulátor so vstupom
pre odporové snímače teploty RTD / Pt100 (2 a 3 vodičové) a termočlánky typu J, K, T.
Regulátor má dvojriadkový displej pre zobrazenie aktuálne a setpoint hodnoty.
Je mimoriadne vhodný pre inštaláciu do obmedzených priestorov malých rozvádzačov,

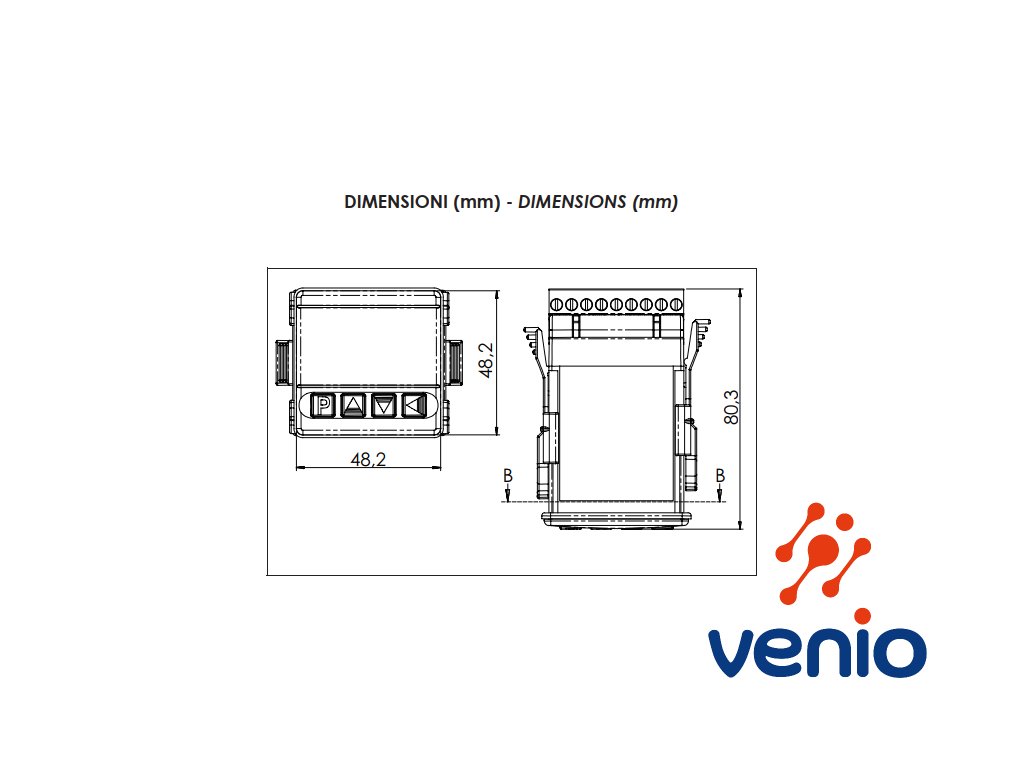

pretože jeho montážna hĺbka je 80 mm. Rozmery pre montáž do panelu 48x48x80mm. / výrez 45x45mm.

Na výstupe sú k dispozícii:
  • 2x relé SPST-NO 1,5A (240VAC / 30VDC) s funkciou riadenia a alarmu.
  • 1x 5VDC/25mA pulzný napäťový výstup pre riadenie SSR relé
S ohľadom na miniatúrne rozmery a zaťažiteľnosť relé je regulátor je vhodný najmä na ovládanie výkonu cez externé SSR relé alebo stýkač.
Napájacie napätie: 100...240V AC / 48...240V DC (±10%)


Detailné informácie

Podrobný popis

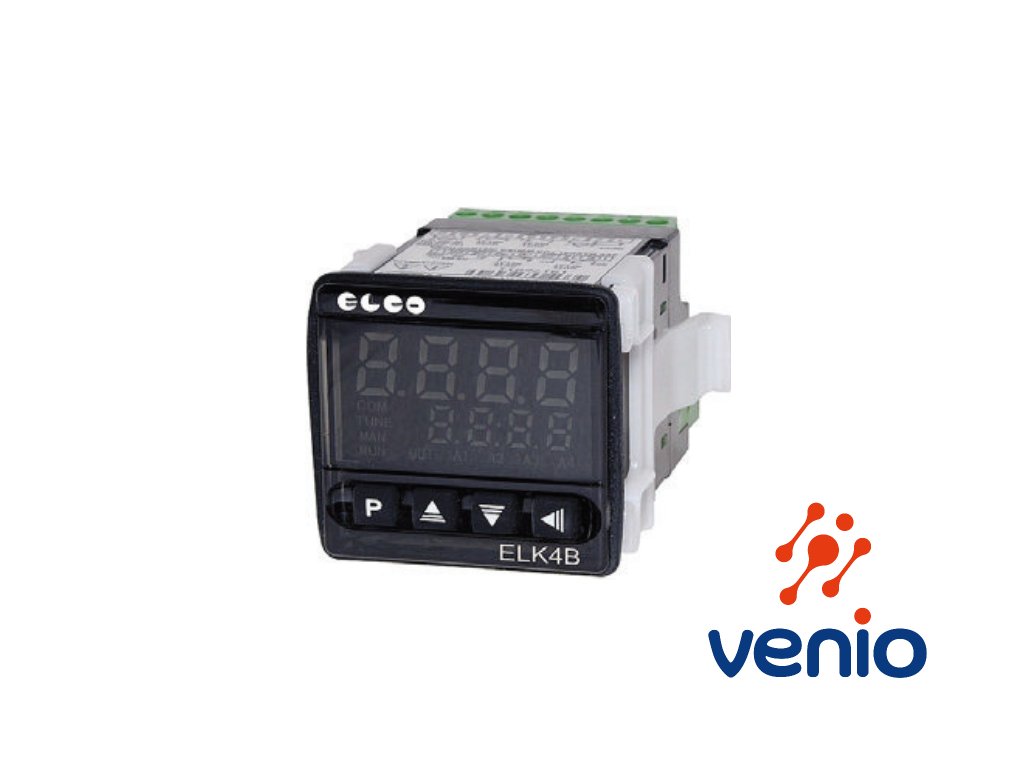

ELK4B-240-C-S-2R-3R kompaktný regulátor teploty PID & On/Off
s impluzným napäťovým výstupom 5V/25mA pre ovládanie SSR relé

Kompaktný PID / On/Off regulátor teploty ELK4B-240-C-S-2R-3R je jednokanálový regulátor so vstupom
pre odporové snímače teploty RTD / Pt100 (2 a 3 vodičové) a termočlánky typu J, K, T.
Regulátor má dvojriadkový displej pre zobrazenie aktuálne a setpoint hodnoty.
Je mimoriadne vhodný pre inštaláciu do obmedzených priestorov malých rozvádzačov,
pretože jeho montážna hĺbka je 80 mm. Rozmery pre montáž do panelu 48x48x80mm. / výrez 45x45mm.

Výstupy:

- 2x relé SPST-NO 1,5A (240VAC / 30VDC) s funkciou riadenia a alarmu
- 1x 5VDC/25mA pulzný napäťový výstup pre riadenie SSR relé

Vstupy: vstup pre odporové snímače teploty a termočlánky:
- Pt100 - 2 a 3-vodičové zapojenie snímačov
- termočlánky: J, K, T

Regulátor ELK4B disponuje nasledovnými funkciami:
- On/Off alebo PID regulácia
- nastaviteľný Autotuning PID regulácie (vypnutý/rýchly/presný)
- monitoring limitnej hodnoty - Alarm relé
- textové LED indikátory pre aktuálny stav zariadenia
- nastavenie výstupu pre vykurovanie/chladenie

S ohľadom na miniatúrne rozmery a zaťažiteľnosť relé je regulátor je vhodný najmä na ovládanie výkonu cez externé SSR relé alebo stýkač.
Napájacie napätie: 100...240V AC / 48...240V DC (±10%)

Dodatočné parametre

Kategória: Regulátory teploty
Hmotnosť: 0.2 kg
Napájanie: 230 VAC (100...240VAC) / 48-240VDC
Displej: 2x 4 znaky
Farba číslic (LED): červená (aktuálna) / zelená (setpoint)
Výška číslic: meraná hodnota 4x12mm, setpoint 4x8mm
Indikačná LED: Tune, Run, Out, A, A2
Typ snímača pre vstup: RTD: Pt100, TC: J, K, T
Sériová zbernica: NIE
Montáž / rozmer: do panelu, 48x48mm, hĺbka 80 mm
