Monitorovacie prúdové relé TRM-12 s displejom, 3f do 12A

Podrobný popis

Monitorovacie prúdové relé TRM-12 s displejom,
3-fázové od 3A do 12A

Digitálne nadprúdové relé preťaženia TRM-12 s displejom pre zobrazenie aktuálneho prúdu na každej fáze a ochranu motora proti nadprúdu a preťaženiu. Tieto digitálne preťažovacie relé sú navrhnuté tak, aby zabránili poškodeniu motora/záťaže vysokými prúdmi a súčasne umožnili kontrolu aktuálneho prúdu pretekajúceho v každej fáze na displeji. Vďaka výstupnému prepínaciemu relé "Out" umožňujú tiež ovládanie resp. odpojenie/vypnutie záťaže pri dosiahnutí nastavenej hodnoty nadprúdu. Digitálne relé TRM-xx majú osadené vnútorné prúdové transformátory a 3x 3-miestny displej pre zobrazenie prúdu.

Technická špecifikácia:
Napájacie napätie: 230VAC (150V...260VAC) 50/60 Hz, vlastný príkon: <6VA
LED displej: 3x3 miestny displej, 5x indikačná LED
Asymetria prúdu: 50% (pevne nastavená)
Nastaviteľný nadprúd (Preťaženie) v rozsahu: TRM-12 = 3,0A - 12A
Nastaviteľný čas čakania na poruchu (t):          TRM-12 = 0,1s. - 10sek.

Pripojenie: skrutkové svorky
Výstupné relé: SPDT 5A / 250VAC (odporová záťaž)
Prierez kábla max.: 2,5 mm²
Hmotnosť: Max. 250 gr.
Montáž: na DIN lištu alebo na dve skrutky
Prevádzková nadmorská výška: <2000m.

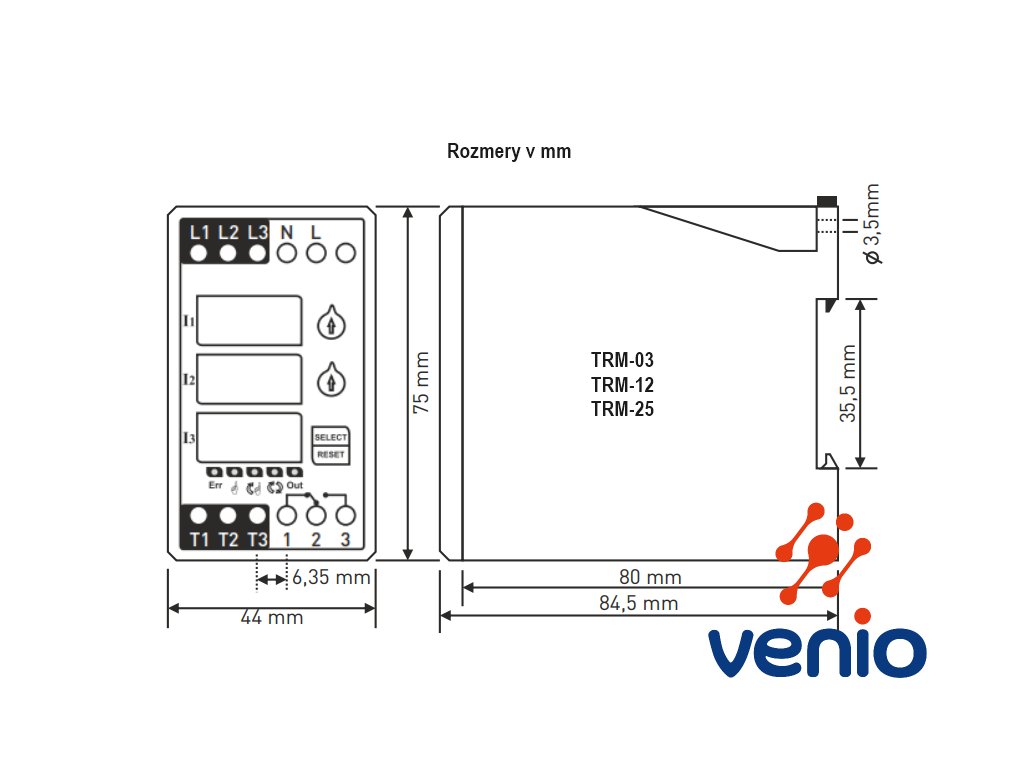

Použitie TRM-12 a princíp činnosti:

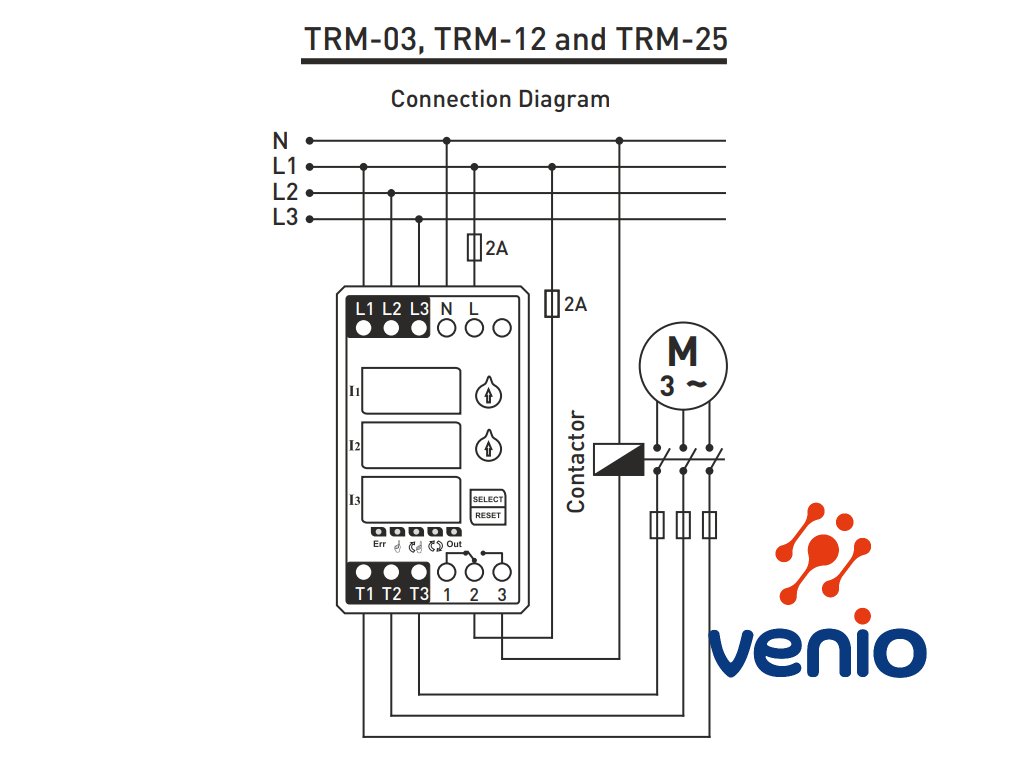

Vykonajte zapojenie zariadenia podľa schémy zapojenia v návode. Po vykonaní pripojenia zapnite zariadenie. Počas prvých 5 sekúnd po pripojení zariadenia pod napätie displej zobrazuje užívateľom nastavené hodnoty. Zároveň počas prvých 5 sekúnd preťažovacie relé nemonitoruje nábehové prúdy, aby bol umožnený štart záťaže.

Preťaženie:
Keď je preťažovacie relé TRM-12 pod napätím, môžete vykonať nastavenie prúdu preťaženia pomocou otočného ovládača "A>". Počas nastavovania sa nastavená hodnota zobrazuje na displeji. Čas oneskorenia môžete nastaviť pomocou otočného ovládača „t“(sec.). Počas nastavovania sa nastavená hodnota zobrazuje na displeji.
Keď je zariadenie pod napätím a namerané hodnoty sú pod nastavenou úrovňou, výstupné relé "Out" je aktivované, kontaktný výstup spojí svorky 2 a 3, indikačná LED "Out" svieti. Ak prúd dosiahne vyššie hodnoty ako nastavený vysoký prúd (A>), zariadenie počíta čas oneskorenia "t" a rozsvieti sa LED kontrolka "ERR". Pokiaľ trvá nadprúd, po uplynutí času "t" sa relé "Out" vypne, kontaktný výstup spojí svorky 2 a 1, indikačná LED "Out" zhasne.

Demurrage (štartovací prúd):
Po zopnutí alebo resete relé zariadenie nekontroluje nábehový prúd po dobu 5 sekúnd. Toto umožňuje rozbeh motora bez úvodného merania prúdu.

Asymetria záťaže:
Ak existuje viac ako 50% rozdiel medzi najvyšším a najnižším prúdom prechádzajúcim fázami, zariadenie prejde do poruchy asymetrie do 2 sekúnd. (Toto zabraňuje poškodeniu motora, ak v systéme vypadne jedna fáza a motor beží iba na dve fázy z troch fáz.)  Keď zariadenie vstúpi do chyby asymetrie, skupina displejov dvoch fáz (s rozdielom >50%) spôsobujúcich poruchu bliká a LED dióda chyby "Err" svieti. Zariadenie sa musí manuálne resetovať, aby sa odstránila chyba asymetrie "Err".

Ak je prúd menší ako nasledovné hodnoty: 0,1A pre TRM-03, 1A pre TRM-12, 2A pre TRM-25, zariadenie nedokáže kontrolovať asymetriu.

Režimy resetovania chyby:
Manuálny režim: Ak je aktivovaný, pri chybe vysokého prúdu je potrebné stlačiť tlačidlo reset, aby sa zariadenie resetovalo. Keď je zariadenie v tomto režime, indikačná LED "prst" sa rozsvieti.
Poloautomatický režim: Ak je aktivovaný, zariadenie automaticky resetuje systém 3-krát pri chybe vysokého prúdu. Zariadenie čaká na ďalšiu chybu (4-tú v poradí), aby bol potrebný manuálny reset. Keď je zariadenie v tomto režime, indikačná LED "prst-šípka" sa rozsvieti.
Automatický režim: Ak je aktivovaný, zariadenie automaticky resetuje systém pri každej chybe vysokého prúdu. Keď je zariadenie v tomto režime, indikačná LED "šípka-šípka" sa rozsvieti.

Poznámka: Stlačením tlačidla "SELECT" na 10 sekúnd zmeníte režim. Indikačné LED režimu resetovania sa zmení.

Varovania:
- Prístroj používajte iba podľa návodu.
- Zariadenie nepoužívajte vo vlhku.
- Zahrňte do zostavy vypínač a istič.
- Umiestnite vypínač a istič do blízkosti zariadenia, aby ich obsluha mohla ľahko dosiahnuť.
- Označte vypínač a istič ako súvisiace odpojenie pre zariadenie.
Maximálne prúdy, ktoré sa môžu aplikovať na zariadenia:
3A pre TRM-03
12A pre TRM-12
25A pre TRM-25
Ak sa použije prúd nad tieto hodnoty, zariadenie môže vykonať nesprávne meranie alebo sa môže poškodiť.

Technická špecifikácia:
Napájacie napätie L-N: 230VAC (150V...260VAC) 50/60 Hz, vlastný príkon: <6VA
LED displej: 3x3 miestny displej, 5x indikačná LED
Asymetria prúdu: 50% (pevne nastavená)
Nastaviteľný nadprúd (Preťaženie) v rozsahu: TRM-12 = 3,0A - 12A
Nastaviteľný čas čakania na poruchu (t):          TRM-12 = 0,1s. - 10sek.
Pripojenie: skrutkové svorky
Výstupné relé: SPDT 5A / 250VAC (odporová záťaž)
Prierez kábla max.: 2,5 mm²
Hmotnosť: Max. 250 gr.
Montáž: na DIN lištu alebo na dve skrutky
Prevádzková nadmorská výška: <2000m.
