Napäťové jednofázové výkonové relé s displejom GKE-40
Kód: GKE40Súvisiaci tovar
Podrobný popis
Jednofázové prepäťové a podpäťové relé GKE-40 s diplejom a výkonovým výstupným relé do 40A určené na monitorovanie a ochranu zariadení citlivých na zmeny prevádzkového napätia. Je vhodné použiť pre odpojenie záťaže maximálne do 40A pri 230VAC.
Technická špecifikácia:
Menovité napätie: 230VAC, 50/60Hz, príkon <4VA
Menovitý prúd výstupného relé: 40A
Rozsah merania napätia: 0V - 450V AC
Nadpätie nastaviteľné: 230V - 300V
Podpätie nastaviteľné: 120V - 210V
Čas čakania: 0,1 s. - 600 sekúnd.
Jas displeja: 5 úrovní: 1-5
Nastavenie a ovládacie prvky:
Podržte šípku hore "UP" na viac ako 2 sekundy pre nastavenie hodnoty nadpätia.
Podržte šípku dole "DOWN" na viac ako 2 sekundy pre nastavenie hodnoty podpätia.
Podržte symbol "TIME" na viac ako 2 sekundy pre nastavanie času čakania chyby/návratu.
Podržte symbol "SET" na viac ako 2 sekundy pre nastavenie jasu displeja v úrovni 1-5.
Hodnoty parametrov zmeníte stláčením šípiek a potvrdíte stlačením "SET"

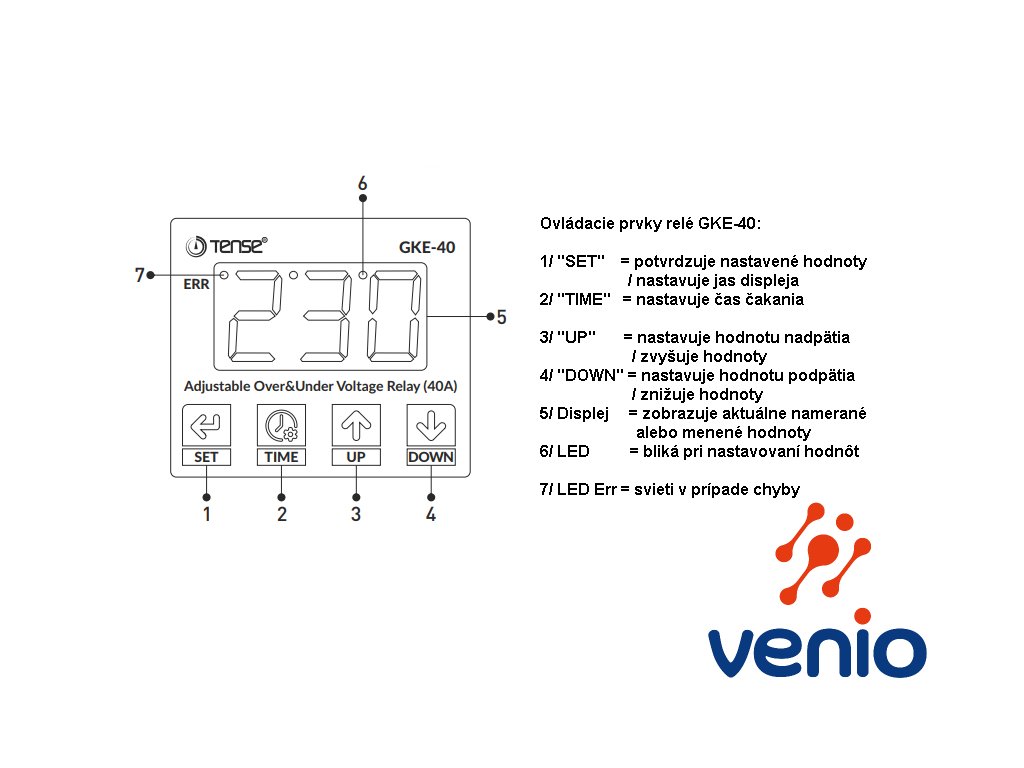

Ovládacie prvky relé GKE-40:
1/ "SET" = potvrdzuje nastavené hodnoty / nastavuje jas displeja
2/ "TIME" = nastavuje čas čakania
3/ "UP" = nastavuje hodnotu nadpätia / zvyšuje hodnoty
4/ "DOWN" = nastavuje hodnotu podpätia / znižuje hodnoty
5/ Displej = zobrazuje aktuálne namerané alebo menené hodnoty
6/ LED = bliká pri nastavovaní hodnôt
7/ LED Err = svieti v prípade chyby
Normálny stav keď je zariadenie pod napätím:
Ak je hodnota sieťového (vstupného) napätia medzi nastavenými hodnotami nadpätia a podpätia podľa nastavenia na zariadení,
zariadenie zopne výstupné relé. Ak je hodnota napätia mimo nastavených hodnôt, GKE-40 výstupné relé nezopne a rozsvieti sa chybová LED "Err"
Nameraná chybová hodnota napätia zobrazená na displeji bliká počas trvania chyby.
Chybový stav:
Ak je hodnota sieťového (vstupného) napätia medzi nastavenými hodnotami nadpätia a podpätia (GKE-40 nehlási chybu).
Ak hodnota sieťového (vstupného) napätia stúpne nad nastavenú hodnotu nadpätia alebo klesne pod nastavenú hodnotu podpätia;
zariadenie čaká nastavenú dobu čakania "TIME" a potom deaktivuje výstupné relé.
LED dióda chyby sa zapne, hodnota sieťového (vstupného) napätia zobrazená na displeji počas celej chyby bliká.
Stav opustenia chyby = návrat do normálneho stavu:
Keď je hodnota sieťového (vstupného) napätia mimo nastavených hodnôt nadpätia a podpätia tak zariadenie hlási chybu "Err",
následne keď sa hodnota sieťového (vstupného) napätia vráti do normálu (hodnota sieťového napätia sa vráti medzi nastavené hodnoty nadpätia a podpätia),
zariadenie čaká nastavenú dobu čakania "TIME" a potom zapne výstupné relé, chybová LED "Err" zhasne,
a hodnota aktuálneho správneho sieťového napätia na displeji trvale svieti.
Výrobné nastavenia:
Nadpätie: 240V ± 5V
Podpätie: 180V ± 5V
Čas čakania: 5 sek.
Jas displeja: 5
Montáž: na DIN lištu
Prevádzková výška <2000m
Priemer kábla max. 6 mm²
Typ pripojenia: skrutkové svorky
Hmotnosť < 250 g.
Prevádzková teplota: -20 °C až +55 °C
Dodatočné parametre
| Kategória: | Monitorovacie ochranné relé |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.25 kg |
| Napájanie: | 230VAC |
| Displej: | 3 číslice, výška 15 mm |
| Indikačná LED: | 2x (1x chyba, 1x nastavenie) |

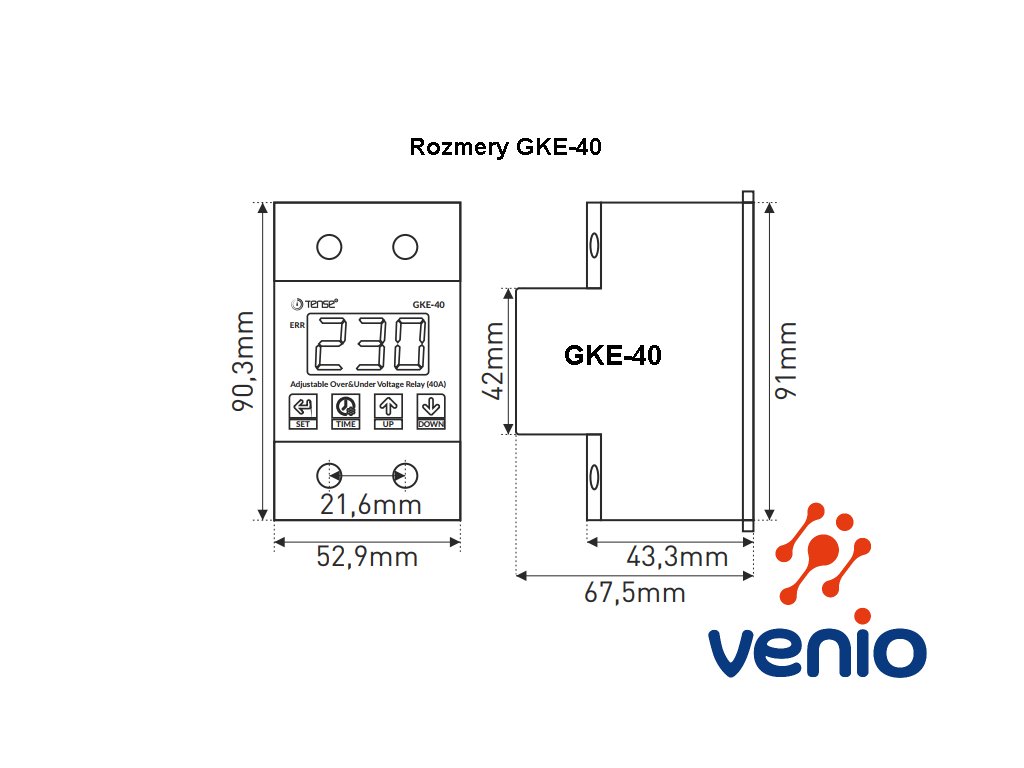

| Montáž / rozmer: | na DIN lištu, 90x53x68 mm |
| Nastaviteľný čas: | 0,1-600 sekúnd |
| Výstupné relé: | 1x relé 40A 250 VAC, SPST |
