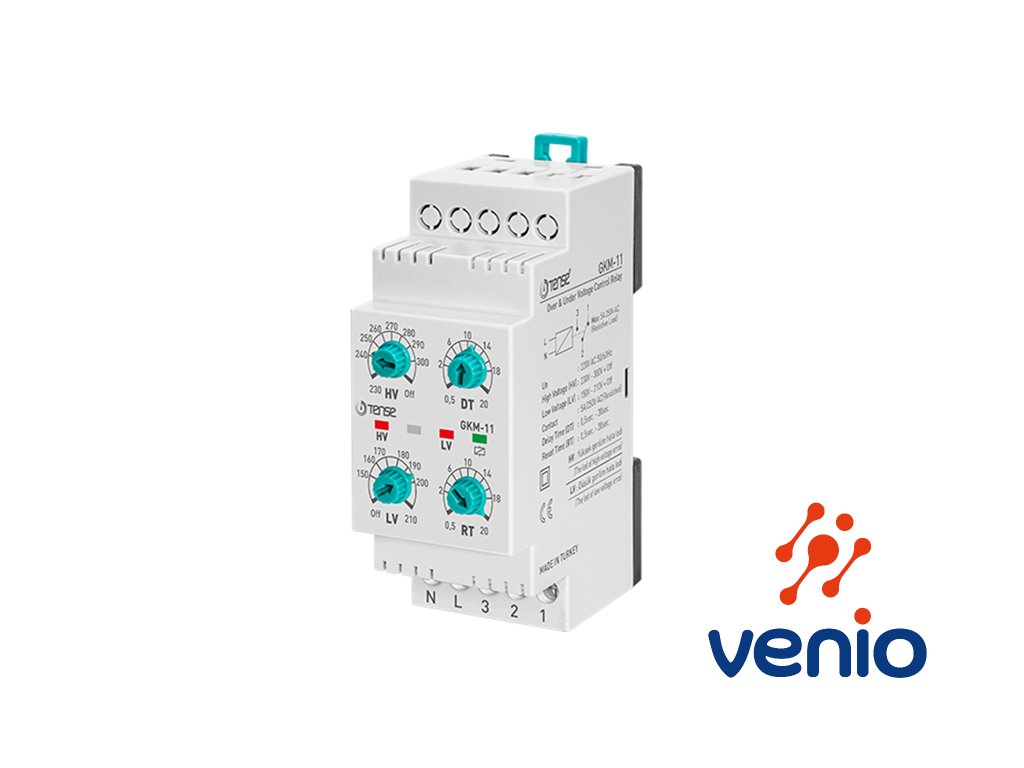

Monitorovacie relé nadpätia a podpätia 1f GKM-11

Kód: GKM-11
22 € / ks 26,40 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
5.11.2024

Monitorovacie relé nadpätia a podpätia GKM-11, jednofázové

Nastaviteľné napäťové ochranné relé GKM-11 (prepäťové a podpäťové) je určené na meranie napätia a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v jednofázových rozvodoch, rozvádzačoch a zariadeniach. Monitoruje veľkosť napätia v 1-fázovej sústave medzi L-N.
Pomocou otočných potenciometrov Je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne. Nastaviteľné časové oneskorenie "DT" a "RT" umožňuje eliminovať príliš rýchlu nevyžiadanú reakciu. Napájanie je pripojené interne z kontrolovaného napätia. Normálny stav je indikovaný zelenou LED. Chybový stav je indikovaný 2x červenou LED "LV" a "HV" a rozopnutím výstupného kontaktu relé.

Detailné informácie

Podrobný popis

Monitorovacie relé nadpätia a podpätia GKM-11, jednofázové

Nastaviteľné napäťové ochranné relé GKM-11 (prepäťové a podpäťové) je určené na meranie napätia a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v jednofázových rozvodoch, rozvádzačoch a zariadeniach. Monitoruje veľkosť napätia v 1-fázovej sústave medzi L-N.
Pomocou otočných potenciometrov Je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne. Nastaviteľné časové oneskorenie "DT" a "RT" umožňuje eliminovať príliš rýchlu nevyžiadanú reakciu. Napájanie je pripojené interne z kontrolovaného napätia. Normálny stav je indikovaný zelenou LED. Chybový stav je indikovaný 2x červenou LED "LV" a "HV" a rozopnutím výstupného kontaktu relé.

Popis funkcie a princíp činnosti:

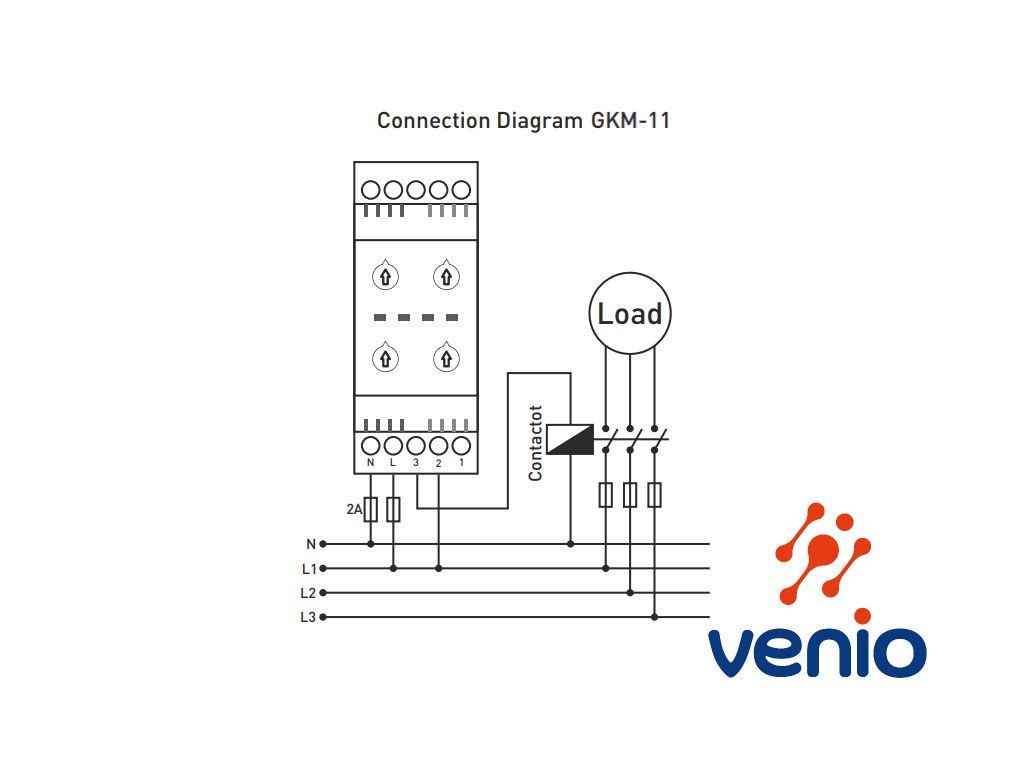

Vykonajte pripojenia zariadenia GKM-11 v súlade so schémou zapojenia. Nastavte požadované hodnoty na zariadení podľa hodnôt žiadaného prevádzkového napätia podľa návodu nižšie.

Popis stavu výstupného relé:
Relé je aktivované: svorky 2 (COM) a 3 (NC) sú zapnuté, 1 (NC) a 2 (COM) rozopnuté.
Relé je deaktivované: svorky 2 (COM) a 1 (NC) sú zapnuté, 3 (NC) a 2 (COM) rozopnuté.

Keď je zariadenie pod napätím a hodnoty napätia sú normálne v medziach podľa nastavených hodnôt aktivuje sa výstupné relé a zelená LED (cievka) sa rozsvieti. Výstupné relé je aktivované a sú spojené svorky 2(COM) a 3(NC).

Keď hodnoty napätia vypadnú z nastavených hodnôt, rozsvieti sa príslušná červená poruchová LED (HV alebo LV). Následne relé čaká na uplynutie času oneskorenia (DT). Po uplynutí času oneskorenia je výstupné relé deaktivované a zelená LED dióda relé zhasne. Výstupné svorky 2(COM) a 3(NC) sa rozopnú. Zapnú sa svorky 2 (COM) a 1(NO).

Keď sa napätie vrátia opäť na svoje normálne hodnoty, zariadenie počká čas resetovania (RT) a po uplynutí času sa výstupné relé opäť aktivuje a zelená LED dióda relé sa rozsvieti.

Vypnutie ochrannej funkcie:
Vypnutie ochrany pred prepätím vykonáte pootočením ovládača HV do polohy "OFF".
Vypnutie ochrany pred podpätím vykonáte pootočením ovládača LV do polohy "OFF".

Popis ovládacích prvkov:
Otočný ovládač HV: Nastavená hodnota prepätia, keď napätie stúpne nad túto hodnotu, HV LED svieti.
Otočný ovládač LV: Nastavená hodnota podpätia, keď napätie klesne pod túto hodnotu, LV LED svieti.
Otočný ovládač DT: Čas oneskorenia chyby je čas, počas ktorého relé čaká
(od prvej indikácie chyby) kým sa prepne do chyby.
Otočný ovládač RT: Čas vynulovania chyby je čas, počas ktorého relé čaká
(od návratu hodnôt do normálu) kým sa prepne do normálu.

Ochrana pred prepätím:
- pre vstup do chybového stavu:
Ak napätie prekročí nastavené vysoké napätie LED HV zasvieti, zariadenie čaká nastavený čas oneskorenia (DT) a po uplynutí času sa relé deaktivuje a zelená LED dióda relé zhasne.
- opustenie chybového stavu:
keď je napätie klesne o 5 voltov pod nastavenú hodnote prepätia, zariadenie čaká čas resetovania (RT). Po uplynutí času resetovania HV LED zhasne, relé sa aktivuje a zelená LED dióda relé zasvieti.

Ochrana pred podpätím:
- vstup do chybového stavu:
Ak napätie klesne pod nastavenú hodnotu podpätia hodnota, LED LV zasvieti, zariadenie čaká nastavený čas oneskorenia (DT) a po uplynutí času sa relé deaktivuje a zelená LED dióda relé zhasne.
- opustenie chybového stavu:
keď je napätie stúpne o 5 voltov nad nastavenú hodnote podpätia, zariadenie čaká čas resetovania (RT). Po uplynutí času resetovania HV LED zhasne, relé sa aktivuje a zelená LED dióda relé zasvieti.

Technické parametre GKM-11:

Nominálne napätie: 220VAC 50/60Hz
Rozsah nastavenia prepätia: 230V-300V + režim Off (bez reakcie)
Rozsah nastavenia podpätia: 150V-210V + režim Off (bez reakcie)
Čas oneskorenia: 0,5 sek. - 20 sekúnd
Čas resetovania: 0,5 sek. - 20 sekúnd
Prevádzkový výkon: <6VA
Prevádzková teplota : -20°C.....+55°C

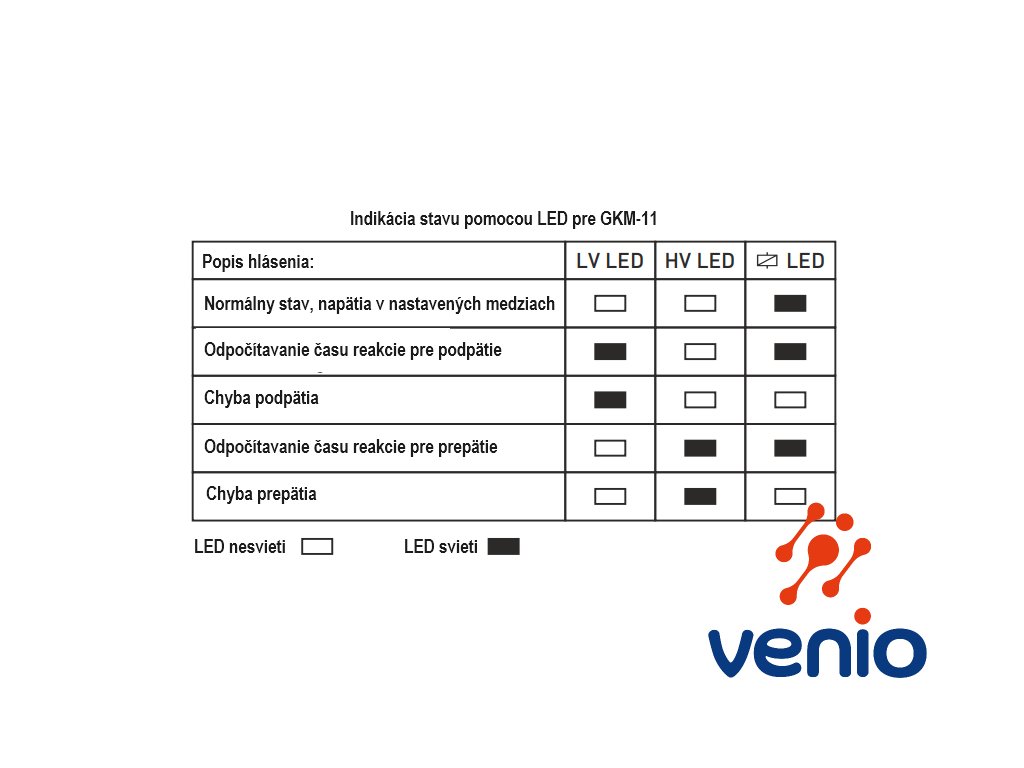

Indikácia stavu: 3x LED
Typ montáže: na DIN lištu
Hmotnosť : <0,100 kg. (GKM-11)
Kontakt relé: prepínací SPDT 5A 250VAC (odporová záťaž)
Prevádzková nadmorská výška: <2000 m
Priemer kábla: 2,5 mm²

Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 230VAC
Displej: NIE
Indikačná LED: 3x (1x podpätie, 1x prepätie, 1x výstup)

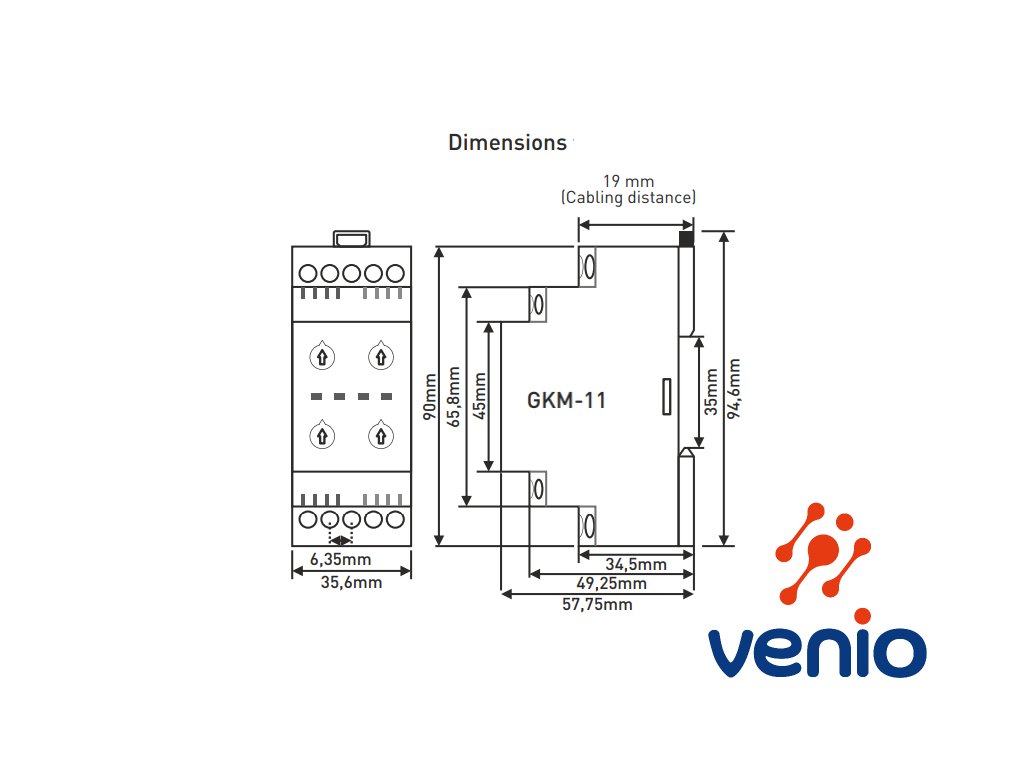

Montáž / rozmer: na DIN lištu, 90x35x60 mm
Nastaviteľný čas: 0,5-20 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
