Monitorovacie relé nadpätia, podpätia, frekvencie, 900VPR-BL-U-CE, 3f s displejom

Podrobný popis

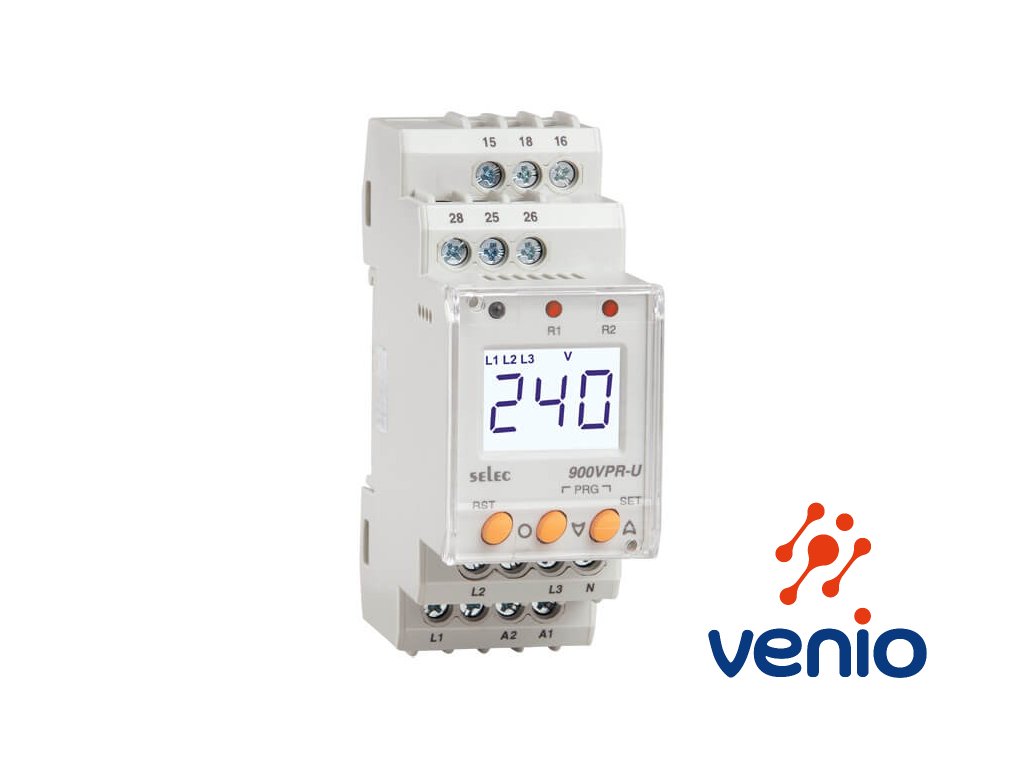

Monitorovacie relé nadpätia, podpätia, frekvencie a fáz 900VPR-BL-U-CE s displejom,
sleduje aj poradie fáz, asymetriu fáz, výpadok fázy, výpadok neutrálneho vodiča.

Nastaviteľné napäťové ochranné relé 900VPR-BL-U-CE (prepäťové, podpäťové, poradie fáz, meranie frekvencie, výpadok neutrálu) je určené na meranie združeného / fázového napätia v trojfázovej sústave a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v 3-fázových fotovoltických zdrojoch a  rozvodoch, rozvádzačoch a zariadeniach.

Monitoruje napätie medzi fázami navzájom a medzi fázou a pracovným vodičom a poradie fáz v 3-fázovej sústave.
Relé má displej na ktorom zobrazuje aktuálne namerané napätie. Displej tiež slúži na zobrazenie nastavovaných hodnôt prepätia a podpätia. Je možné nastaviť hornú a dolnú hranicu napätia, frekvencie,  pri ktorej kontakt výstupného relé rozopne. Nastaviteľné časové oneskorenie eliminuje krátkodobé špičky alebo krátkodobý pokles v sieti a tiež čas nábehu po odstránení poruchy. Napájanie je pripojené samostatne 230VAC.

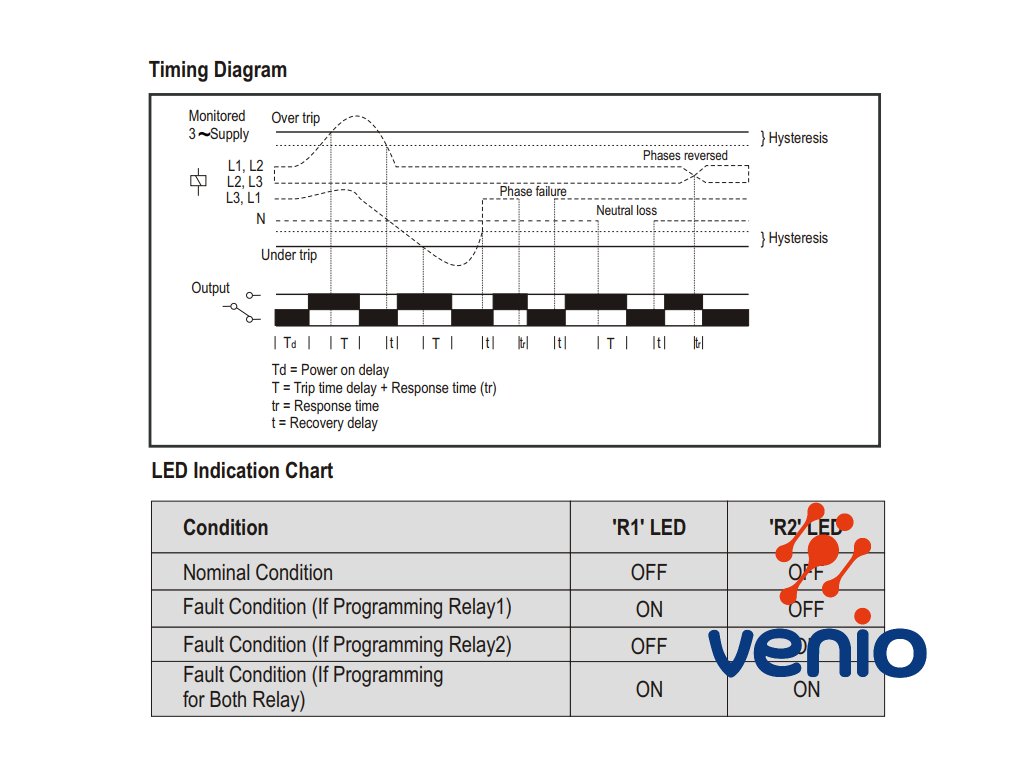

Chybový stav je indikovaný 2x LED a na displeji, a aj rozopnutím výstupného kontaktu relé.

Vlastnosti a funkcie:
Zapojenie - 3-vodičové alebo 4-vodičové
Monitorovací systém prepätia, podpätia, nadfrekvencie, podfrekvencie, fázovej asymetrie, poruchy fázy, straty neutrálneho vodiča, sledu fáz
Meranie skutočnej efektívnej hodnoty (True RMS)
Oneskorenie zapnutia poruchového relé = Trip Time Delay
Oneskorenie zapnutia po odstránení poruchy = Recovery Time Delay
Nastaviteľná spínacia hysterézia
Dve alarmové relé s voliteľnou prevádzkou NO alebo NC

TECHNICKÉ PARAMETRE:
DISPLEJ: 3-ciferný, LCD s podsvietením
Podpätie: 85 - 270V AC/DC 50 - 60Hz
Prepäťie: 85 - 500V AC (L-N) / 50 - 288V AC (L-L)
Napájacie napätie: 50 - 288V AC (L-N)
Prevádzkový frekvenčný rozsah: 45 - 65Hz
Príkon VA: 4VA max.
Rozsah nastavenia indikácie chyby:
Podpätie: 85 - 270V AC/DC
Prepäťie: 85 - 500V AC (L-N)
Podfrekvencia: 45 - 65Hz
Nadfrekvencia: 45 - 65Hz
Fázová asymetria: 5 - 30%

Nastavenia časov oneskorenia:
Oneskorenie pri zapnutí: 0.5 - 300s
Časové oneskorenie spúšťača: 0 - 300s
Zotavovacie oneskorenie: 0 - 300s

Hysterézia meraných hodnôt:
Napätie: 1 - 40V
Frekvencia: 0.1 - 2 Hz
ROZLÍŠENIE
Napätie: 1V
Frekvencia: 0.1Hz
PRESNOSŤ
Napätie: ±1% ±2 číslice
Frekvencia: ±0.5% ±1 číslica
ŠPECIFIKÁCIA VÝSTUPU
Reakčný čas: <120ms
Napätie: <120ms
Fázová asymetria: <120ms
Strata fázy: <200ms
Sled fáz: <250ms

Prostredie:
Vnútorné použitie
Nadmorská výška až do 2000 metrov
Stupeň znečistenia II
Prevádzková teplota: -25°C až +55°C
Skladovacia teplota: -25°C až +70°C
Vlhkosť: do 95% RH, nekondenzujúca

Mechanické parametre:
Montáž na lištu DIN
Počet tlačidiel: 3
Veľkosť: 35mm šírka
Montáž: 35mm DIN lišta
Maximálna veľkosť vodiča: 4 mm²
Uťahovací moment skrutiek: 0.5 N-M
Hmotnosť: 150g

BEZPEČNOSTNÉ OPATRENIA
Aby sa predišlo riziku úrazu elektrickým prúdom, pri manipulácii s vedením musí byť zariadenie vypnuté.
Vedenie musí byť vykonané presne podľa schémy zapojenia s čo najkratšími spojmi. Uistite sa, že všetky spoje sú správne.
Všetky bezpečnostné kódovania, symboly a pokyny uvedené v tomto návode alebo na zariadení musia byť prísne dodržiavané, aby sa zabezpečila bezpečnosť obsluhy aj zariadenia.

Ak zariadenie nie je používané podľa pokynov výrobcu, môže dôjsť k poškodeniu zariadenia. Ak je jednotka fyzicky poškodená, nepoužívajte ju.
Pred inštaláciou a prevádzkou zariadenia si prečítajte kompletné pokyny.

Spôsoby pripojenia:

3-FÁZOVÝ 3 VODIČOVÝ D (DELTA) SYSTÉM

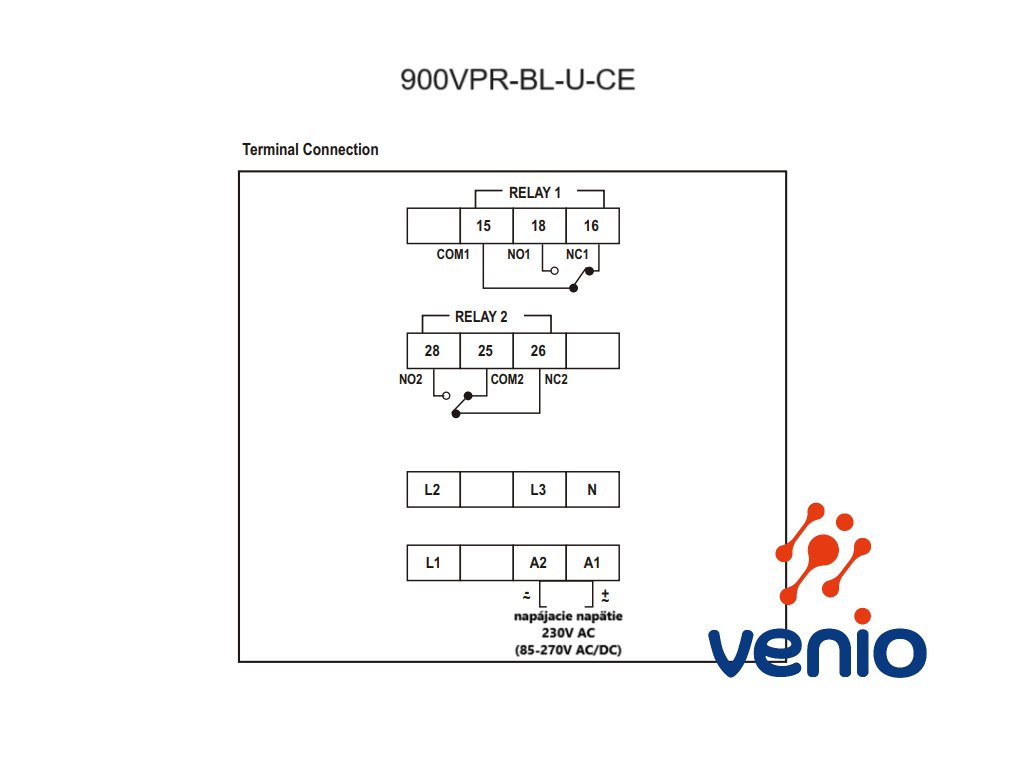

Zapojenie tohto monitorovacieho relé musí byť vykonané v súlade s pripojenou schémou zapojenia.
Pripojte L1, L2 a L3 ku vstupom na zariadení (terminály 1, 3 a 6).
Pripojte výstupné relé ku koncovým zariadeniam alebo signalizačným zariadeniam podľa vašich potrieb.
Uistite sa, že správne uzemnenie je pripojené, aby sa zabezpečila bezpečnosť a správne fungovanie.

3-FÁZOVÝ 4 VODIČOVÝ Y (HVIEZDA) SYSTÉM
Pripojte L1, L2, L3 a N ku vstupom na zariadení (terminály 1, 3, 5 a 7).
Pripojte výstupné relé ku koncovým zariadeniam alebo signalizačným zariadeniam podľa vašich potrieb.
Uistite sa, že správne uzemnenie je pripojené, aby sa zabezpečila bezpečnosť a správne fungovanie.

NASTAVENIE PARAMETROV
Zapnite zariadenie.
Pomocou tlačidiel na prednom paneli nastavte požadované hodnoty pre podpätie, prepätie, podfrekvenciu, prefrekvenciu a fázovú asymetriu.
Nastavte časové oneskorenia a hystereziu podľa vašich potrieb.
TESTOVANIE A SPUSTENIE
Po nastavení parametrov skontrolujte všetky pripojenia.
Zapnite napájanie a sledujte displej, aby ste sa uistili, že hodnoty sú správne zobrazené.
Skontrolujte správne fungovanie výstupných relé.
ÚDRŽBA
Pravidelne kontrolujte zariadenie na fyzické poškodenia.
Zabezpečte, aby boli všetky pripojenia pevné a nepoškodené.
Čistite zariadenie mäkkou, suchou handrou. Nepoužívajte agresívne čistiace prostriedky.
