PID500-U-0-1, PID regulátor teploty, do panelu, 48x48 mm

Podrobný popis

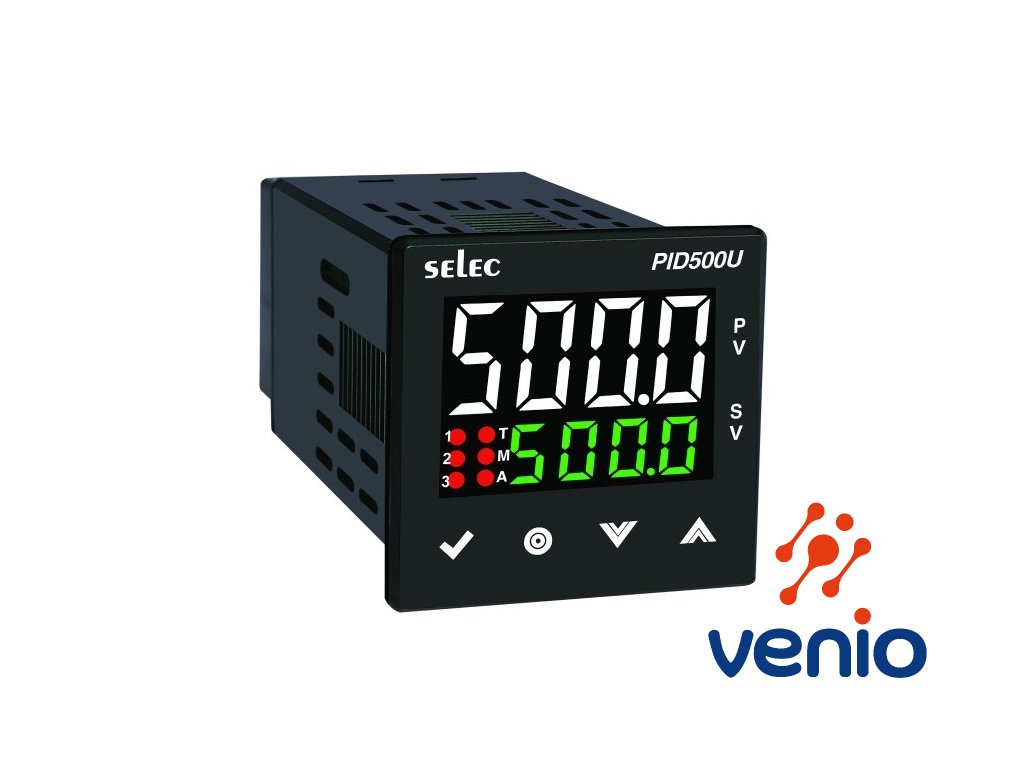

PID regulátor teploty PID500-U-0-1, do panelu, 48x48 mm

• 4-miestny hlavný jasný biely LED displej pre nameranú hodnotu, výška písma 15,7 mm
• 4-miestny spodný zelený LED displej pre SetPoint, výška písma 8 mm
• napájanie 230V AC
• univerzálne napájanie v rozsahu 90 až 270V AC 50Hz / DC
• PID / on/off regulácia pre ohrev aj chladenie (pokles alebo stúpanie hodnoty)

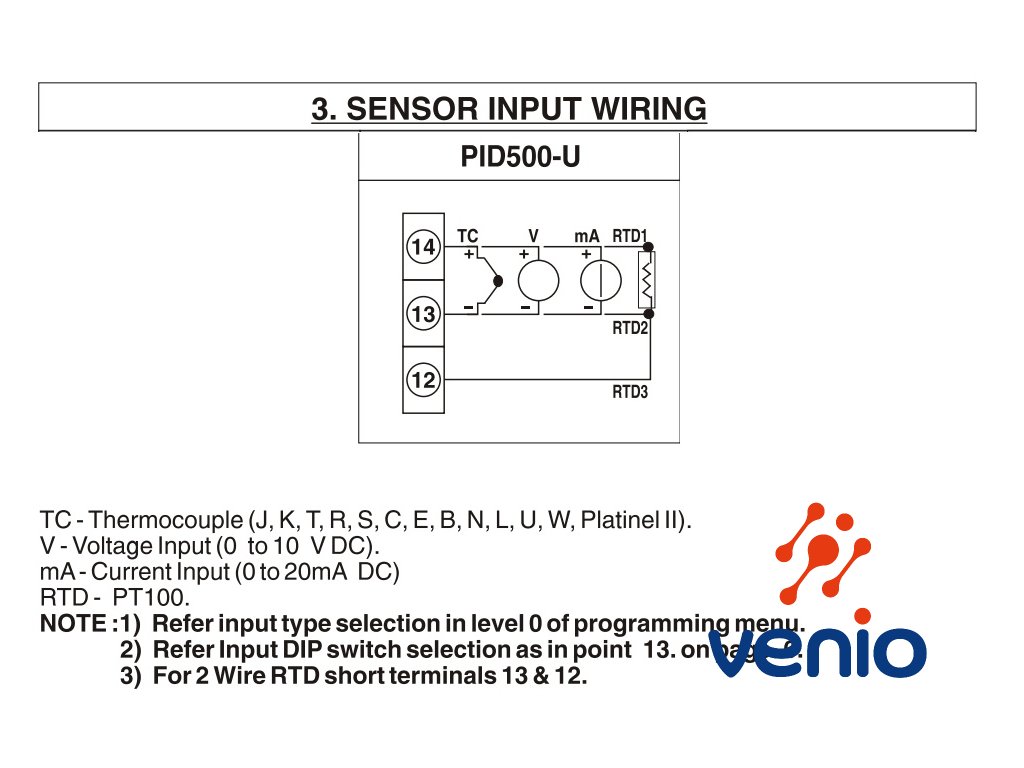

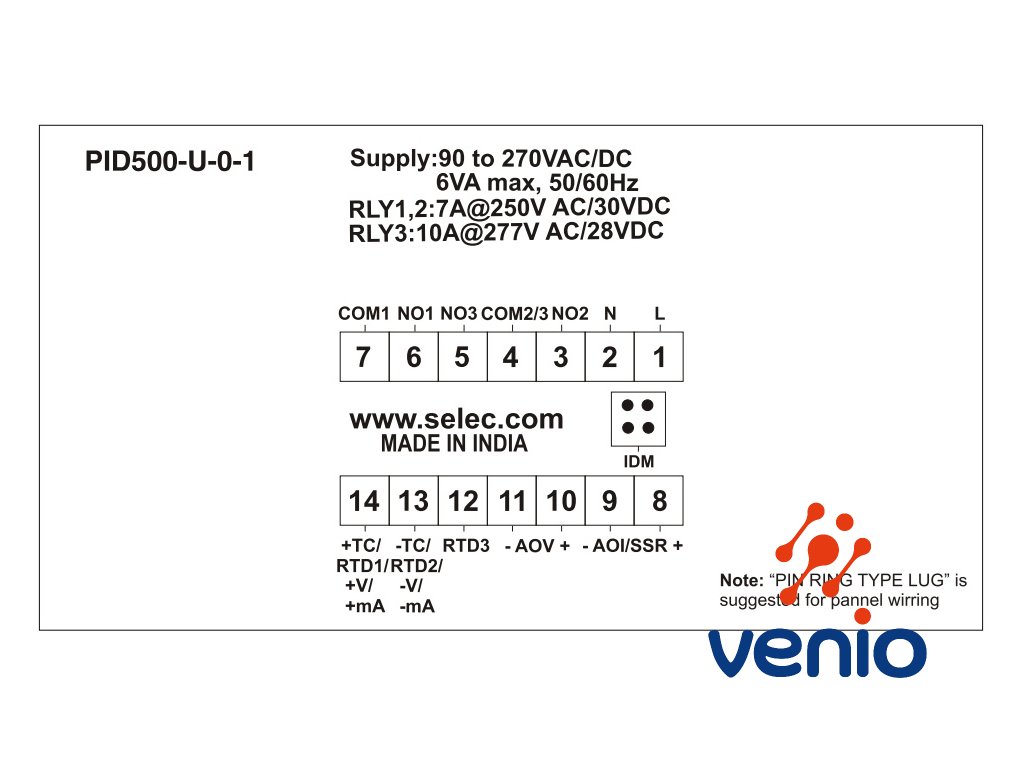

• univerzálny vstup pre merané signály z rozsahu:
  termočlánky typu: J, K, T, R, S, C, E, B, N, L, U, W, Platinel II
  odporový snímač Pt100
  analógové signály: -5...56mV , 0-10V , 0 / 4-20mA

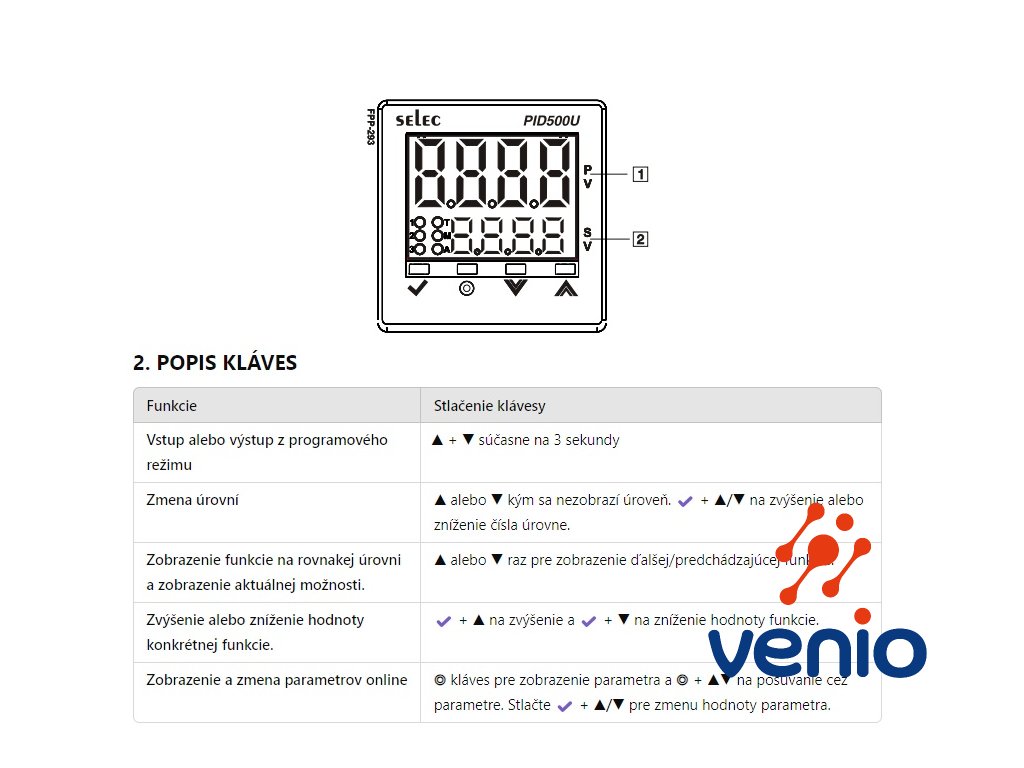

• 6x LED indikátor (1,2,3,T,M,A): 1: Hlavný výstup,  2: Výstup alarmu,  3: Výstup alarmu, T: Ladenie,  M: Manuálny výstup, A: Adaptívne ladenie
• 3x výstupné relé SPST (2x7A@250VAC/30VDC) +  1x10A@277VAC/28VDC)
• SSR riadenie: 15VDC (napäťové impulzy)
• konfigurovateľný hlavný výstup na: Relé1 alebo SSR 15VDC / AO 4-20mA
• konfigurovateľný výstup 0 / 4-20mA (prevodník alebo riadenie SSR)
• regulátor môže slúžiť ako prevodník analógového signálu ak nie je výstup priradený na riadenie SSR/AO

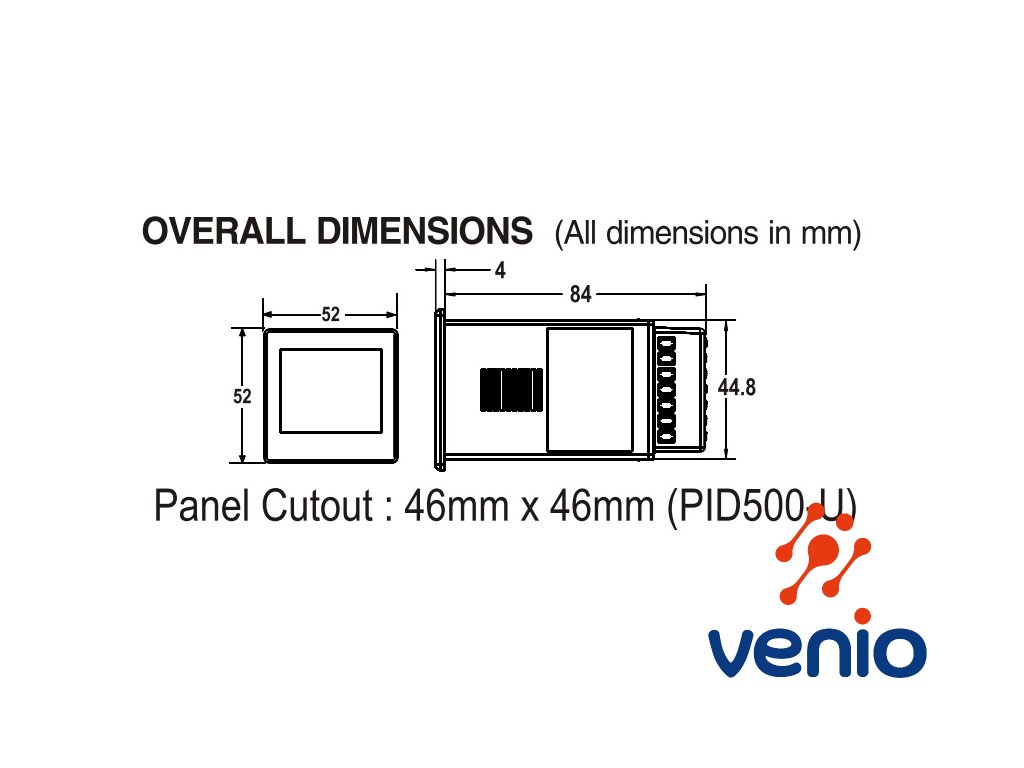

• rozmer vertikálny 1/16 DIN 48×48 mm (montáž do otvoru 45×45 mm)
• škálovanie zobrazenej hodnoty od -1999 do 9999
• nastaviteľná poloha desatinnej čiarky pre TC a RTD: 1 / 0,1 // pre analógové signály 1 / 0,1 / 0,01 / 0,001
  (Komunikácia RS485 MODBUS RTU = iba verzia PID500-U-C-1)

Konfigurovateľný analógový výstup prevodníka ( 0/4-20mA / 0-10V DC / 0-5V DC)

• výstup pracuje ako analógový prevodník vstupu
• škálovateľné zrkadlenie vstupu – individuálne nastavená dolná a horná hranica prevodníka

3x relé SPST: 2x7A@250VAC/30VDC + 1x10A@277VAC/28VDC

• každému relé prislúcha individuálne nastaviteľná funkcia (hlavný výstup, Alarm1, Alarm2)
• pre výstup je voliteľné adaptívne / automatické ladenie PID alebo ON/OFF regulácie
• alarmy môžu byť aktivované individuálne podľa nastavenej hodnoty

Hlavné funkcie pri programovaní:

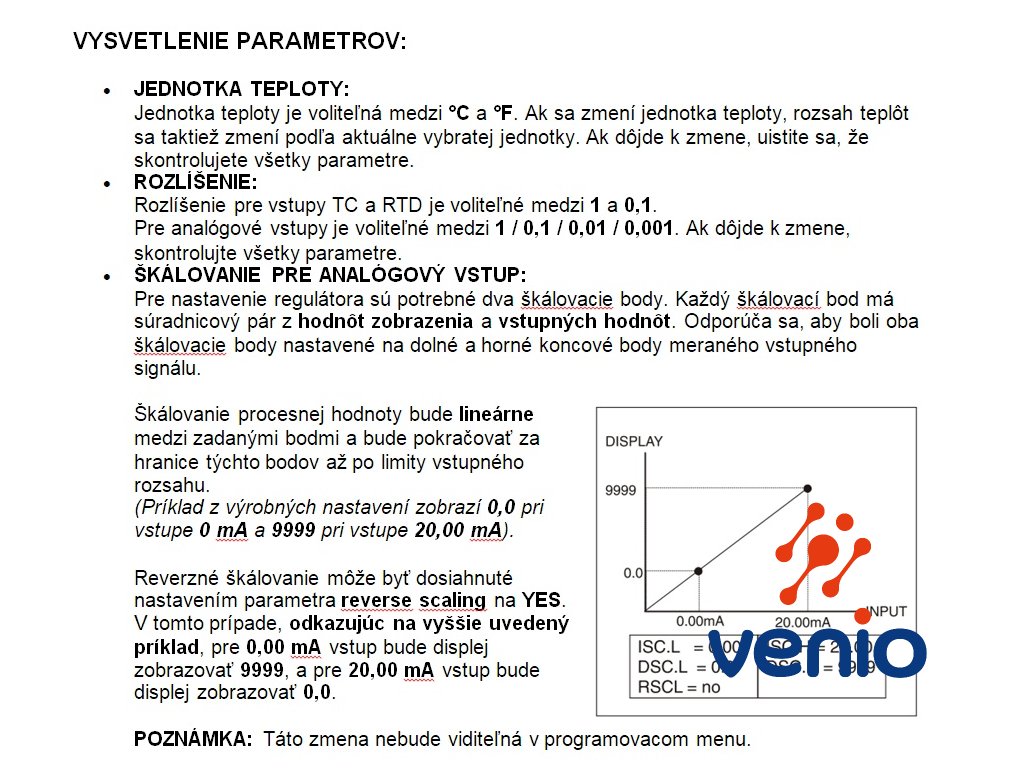

ŠKÁLOVANIE PRE ANALÓGOVÝ VSTUP:

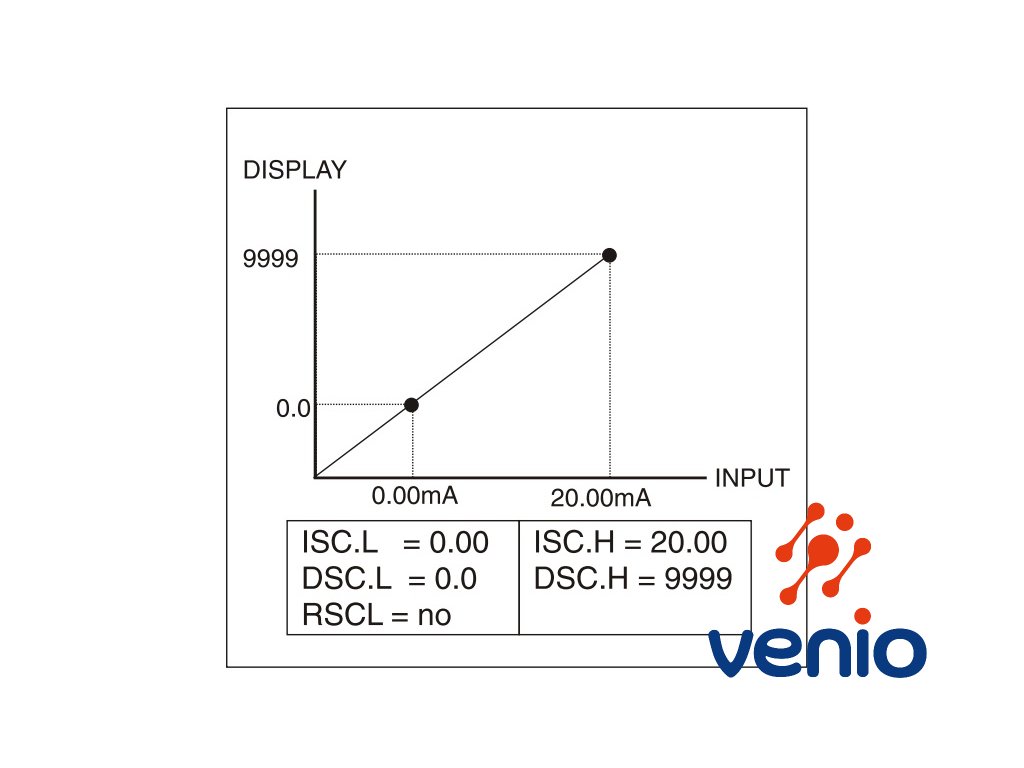

Pre nastavenie regulátora sú potrebné dva škálovacie body. Každý škálovací bod má súradnicový pár z hodnôt zobrazenia a vstupných hodnôt. Odporúča sa, aby boli oba škálovacie body nastavené na dolné a horné koncové body meraného vstupného signálu. Škálovanie procesnej hodnoty bude lineárne medzi zadanými bodmi a bude pokračovať za hranice týchto bodov až po limity vstupného rozsahu. (Príklad z výrobných nastavení v o fotogalérii zobrazí 0,0 pri vstupe 0 mA a 9999 pri vstupe 20,00 mA). Reverzné škálovanie môže byť dosiahnuté  nastavením parametra reverse scaling na YES. V tomto prípade, odkazujúc na vyššie uvedený príklad, pre 0,00 mA vstup bude displej zobrazovať 9999, a pre 20,00 mA vstup bude displej zobrazovať 0,0.
POZNÁMKA: Táto zmena nebude viditeľná v programovacom menu.

HLAVNÝ VÝSTUP (LVEL4->MAIN):
Hlavný riadiaci výstup je možné voliť medzi Relé, Aout a SSR. Ak je hlavný výstup nastavený na AOut (LVEL4->MAIN->AOUt), všetky riadiace parametre budú platiť pre výstup fyzicky pripojený k Relé2 (5,6), ale platný nastavený bod bude Set1 (hlavný nastavený setpoint).
Pre analógový prenos (funkcia prevodníka) musí byť hlavný výstup nastavený na Aout.
Pre PID reguláciu s analógovým riadením cez Aout ponechajte hlavný výstup nastavený relé (LVEL4->MAIN->rLYI).

Ostatné funkcie:
ČAS PLYNULÉHO SPUSTENIA (LEVL4->SOFt):
Čas plynulého spustenia je možné naprogramovať v situáciách, keď nie je po zapnutí potrebný plný výstup. Časový interval pre zvýšenie výstupu z 0 % na 100 % sa naprogramuje ako čas plynulého spustenia.

MANUÁLNE NASTAVENIE VÝSTUPNÉHO PERCENTA (LEVL4->HANd):
Tento parameter sa môže použiť, ak je požadovaný pevný percentuálny výstup pre určité nastavenie procesu a podobne. Napríklad: Ak sa používa analógový výstup 4-20 mA a požadovaný výstup je 12 mA, môže sa naprogramovať pevná hodnot 50 %. To zaistí, že analógový výstup je pevne nastavený na 12 mA, teda 50 %. V prípade modelov s reléovým výstupom bude doba ZAP a VYP relé zodpovedať naprogramovanému percentu manuálneho výstupu, napr. pre 50 % manuálneho výstupu a cyklus 15 sekúnd bude relé ZAPNUTÉ 7,5 sekundy a VYPNUTÉ 7,5 sekundy.

RAMP - ZOTRVANIE (LVEL4->rAmP):
Funkcia rampy nastaveného bodu môže znížiť tepelné šoky pre proces, znížiť prekročenie teploty pri spustení alebo pri zmenách nastavených bodov, alebo môže rampa kontrolovane riadiť proces. Funkcia zotrvania sa môže použiť na udržanie procesu pri nastavenej teplote na prednastavený čas.
Režimy rampy:
Rampa VYPNUTÁ: Ovládač bude jednoduchý PID / ON-OFF ovládač s nastaveniami P, I, D / hysterezou nastavenou používateľom alebo predvolene.
Rampa POZASTAVENÁ: Pozastaví rampu na poslednej hodnote.
Rampa ZAPNUTÁ: Spustí rampu. Rýchlosť rampy a čas zotrvania sa nastavujú používateľom alebo predvolene.

STAV OTVORENÉHO (rozpojeného) SENZORA (LVEL4->OPEN):
Stav otvoreného senzora je voliteľný medzi Automatickým a Manuálnym. Ak je stav otvoreného senzora nastavený na Auto, všetky relé zostanú vypnuté pri podmienkach nad alebo pod rozsahom alebo pri reverznom stave TC. Ak je výber manuálny, úroveň napájania pri poruche senzora môže byť naprogramovaná podľa požiadavky.

POSUN PV (POSUN ZOBRAZENIA) (LVEL4->bIAS):
Táto funkcia sa používa na úpravu hodnoty PV v prípadoch, keď je potrebné, aby hodnota PV zodpovedala inému zapisovaču alebo indikátoru, alebo keď senzor nemôže byť namontovaný na správnom mieste. (Funkcia vynútene pripočíta alebo odpočítava fixnú hodnotu k nameranej)

ČASOVÁ KONŠTANTA FILTRA (LVEL4->FtC)
Filter je adaptívny digitálny filter, ktorý rozlišuje medzi šumom merania a skutočnými zmenami procesu. Ak vstupný signál rastie príliš rýchlo kvôli šumu merania, zvyšujte hodnotu filtra. Ak je požadovaná presná regulácia, zvyšujte časovú konštantu filtra, zatiaľ čo ak je požadovaná najrýchlejšia odozva regulátora, znižujte časovú konštantu filtra.

ZAOKRÚHĽOVACÍ PRÍRASTOK (LVEL4->rNdG):
Táto funkcia sa môže použiť na zaokrúhľovanie zobrazenia na vyššiu hodnotu než "1" v prípadoch, keď sa vstup procesu mení a tým aj zobrazenie kolíše. Zaokrúhľovacie nastavenia iné ako 1 spôsobia, že hodnota procesu sa zaokrúhli na najbližšiu zvolenú hodnotu zaokrúhľovacieho prírastku. Napríklad zaokrúhľovací prírastok 5 spôsobí, že 122 sa zaokrúhli na 120 a 123 sa zaokrúhli na 125. Tento parameter sa nedá použiť , keď je rozlíšenie 0,1 (pre TC/RTD). Hodnoty nastavených bodov, limity nastavených bodov, alarmové hodnoty, hodnoty škálovania vstupov a hodnoty škálovania analógov nie sú zaokrúhľovaním ovplyvnené. Zaokrúhľovací prírastok je pre zobrazenie ovládača a neovplyvňuje (nezlepšuje ani nezhoršuje) presnosť riadenia jednotky.

REŽIM POHOTOVOSTI (LVEL4->StNd):
Táto funkcia je užitočná počas zapojenia stroja. Ak je režim pohotovosti nastavený na ÁNO, platia nasledujúce podmienky:
a/ Všetky displeje sú vypnuté. b/ Všetky výstupy sú vypnuté, t.j. R1, R2, R3 LED sú vypnuté. c/ LED M je zapnutá. d/ Analógový výstup je obmedzený na dolný rozsah. e/ Všetky predné tlačidlá sú deaktivované. f/ Prístup ku konfigurácii je povolený. STND stav je zachovaný pri vypnutí napájania.

TLMENIE VÝSTUPU (LEVL4->dAmP):
Tento parameter sa zadáva ako čas v sekundách, ktorý tlmí (filtruje) vypočítanú výstupnú hodnotu. Zvýšenie hodnoty zvyšuje efekt tlmenia. Časy tlmenia dlhšie ako, napríklad, jedna dvadsatina až jedna desatina času integrácie ovládača môžu spôsobiť nestabilitu. Tento parameter je platný iba pre analógové výstupné modely.
